Tổng Hợp Các Bài Tập Thực Hành Bản Vẽ AutoCAD 2D Từ Cơ Bản Đến Nâng Cao

Để thành thạo việc tạo ra các Bản Vẽ Autocad 2d chất lượng và chuyên nghiệp, việc thực hành đều đặn là vô cùng quan trọng. Bộ bài tập này được thiết kế để giúp người học từ những bước làm quen giao diện đến việc áp dụng các lệnh phức tạp, từ đó tự tin triển khai mọi bản vẽ kỹ thuật trong công việc.

Hướng Dẫn Thực Hành Bản Vẽ AutoCAD 2D Cơ Bản

Việc nắm vững các khái niệm và lệnh cơ bản là nền tảng vững chắc để phát triển kỹ năng vẽ Bản Vẽ Autocad 2d. Các bài tập dưới đây sẽ dẫn dắt bạn qua từng bước, giúp bạn làm quen với phần mềm và các công cụ thiết yếu.

Nội Dung Các Bài Tập Thực Hành Bản Vẽ AutoCAD 2D

Các bài tập được biên soạn kỹ lưỡng, bao gồm những nội dung cốt lõi giúp bạn làm chủ phần mềm AutoCAD 2D:

Giao diện và Thiết lập cơ bản: Hiểu rõ môi trường làm việc và cách cấu hình bản vẽ ban đầu như đơn vị, tỷ lệ.

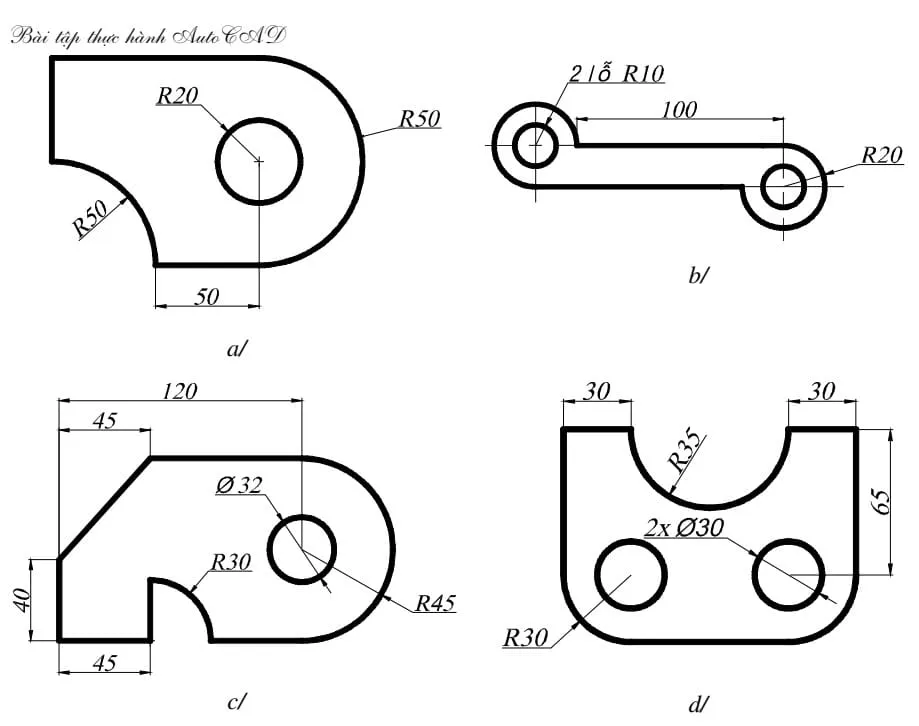

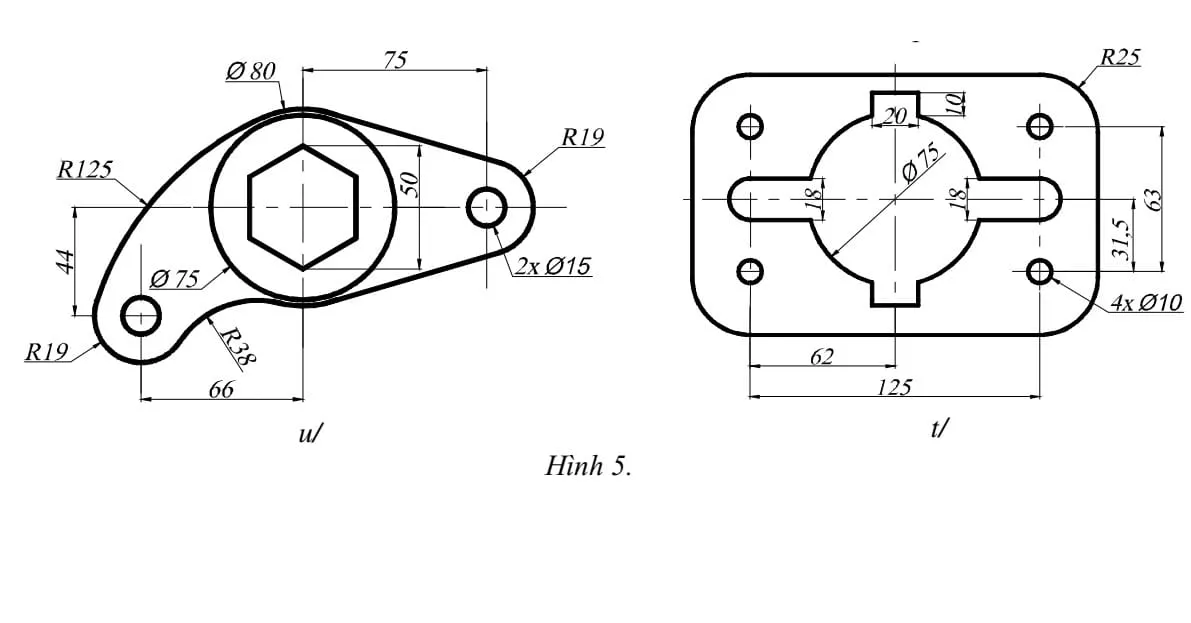

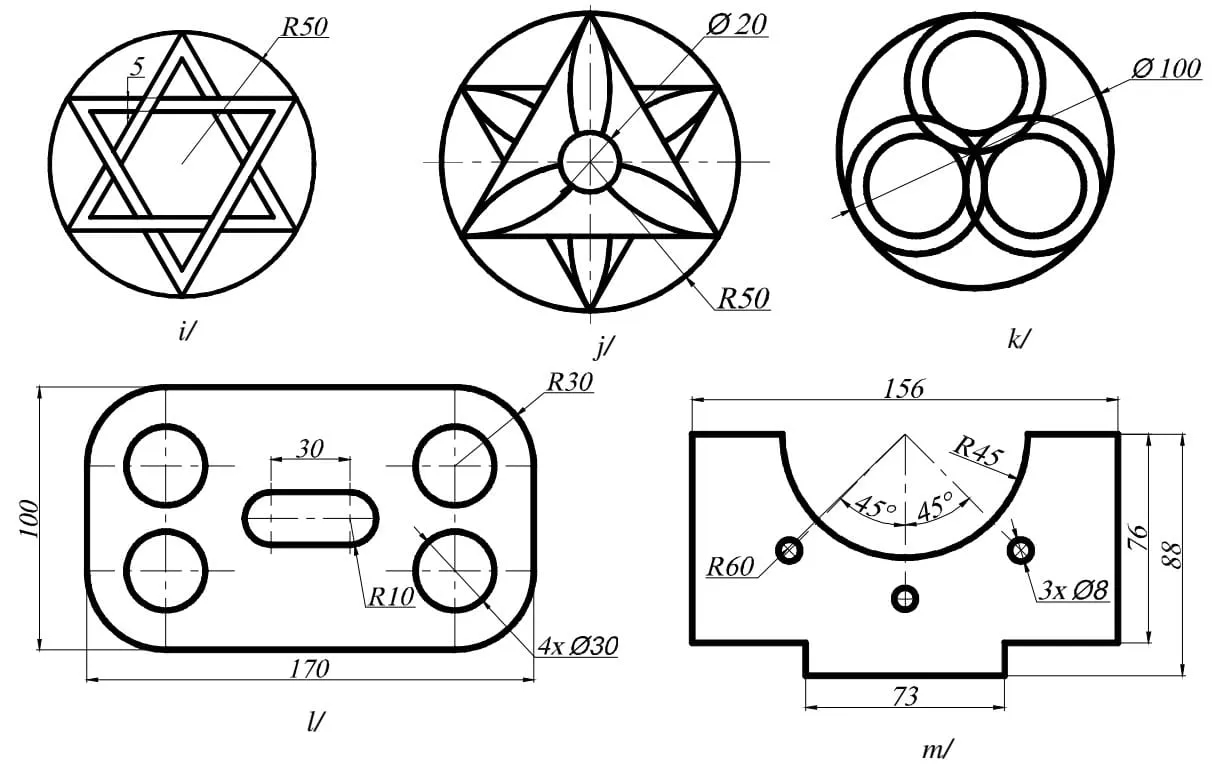

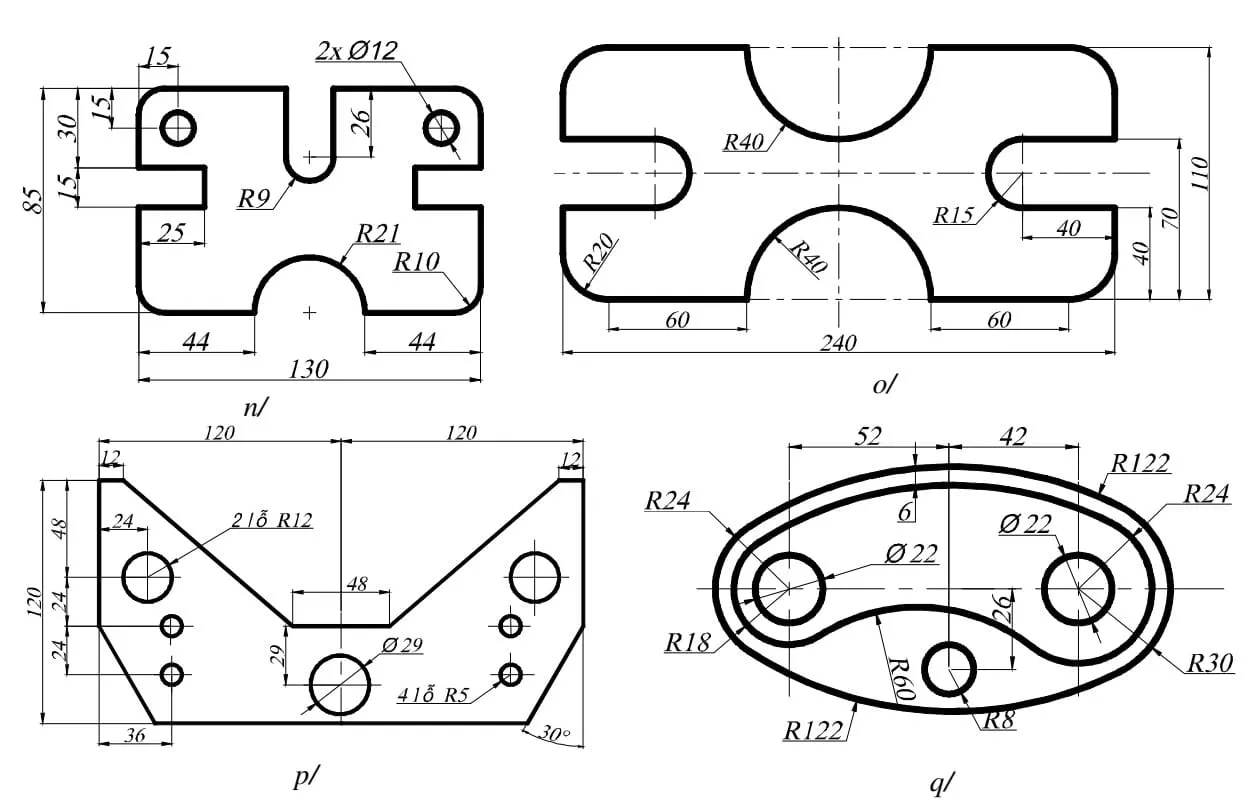

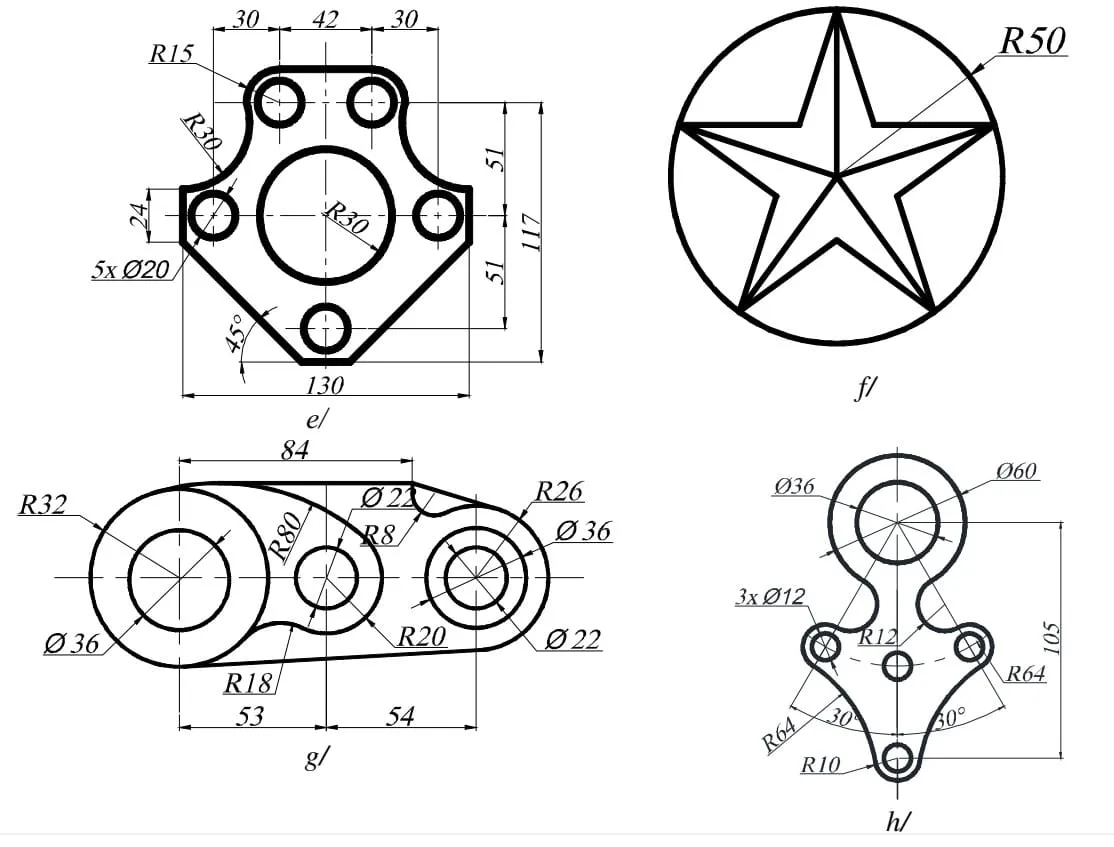

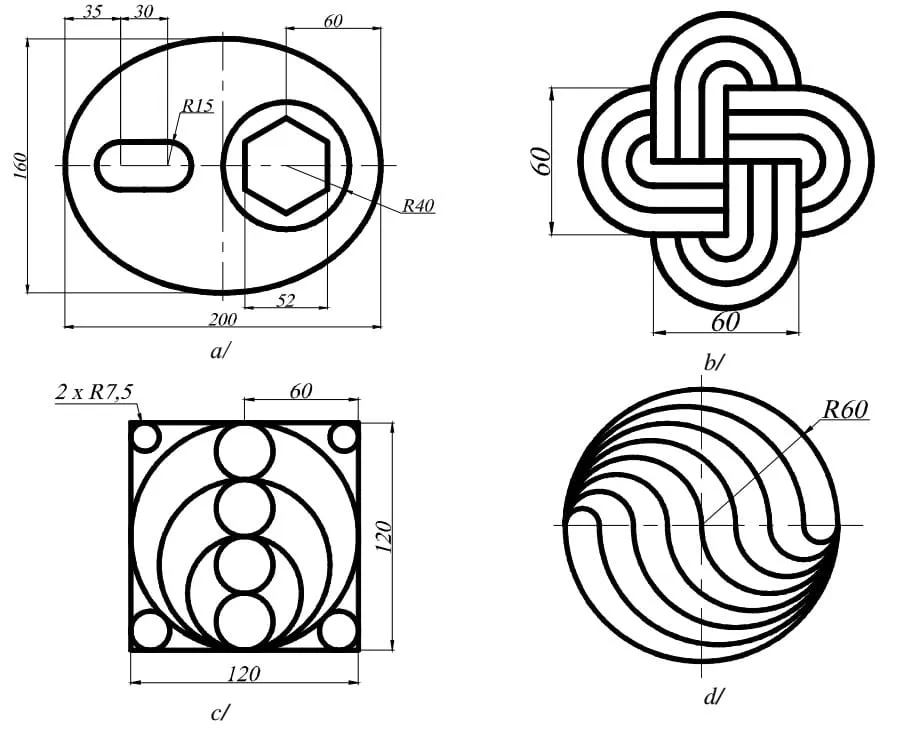

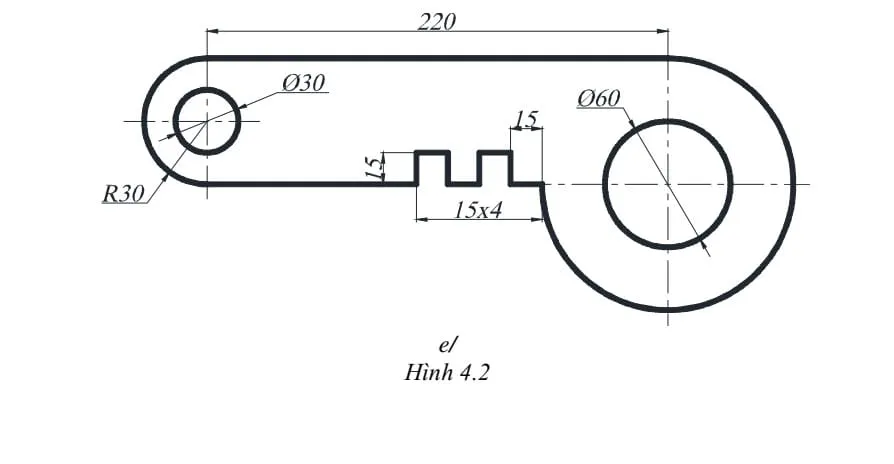

Thành thạo các lệnh vẽ: Sử dụng linh hoạt các lệnh vẽ cơ bản như Line, Circle, Arc, Rectangle, Polygon, Pline, Spline, Ellipse và các phương pháp nhập tọa độ.

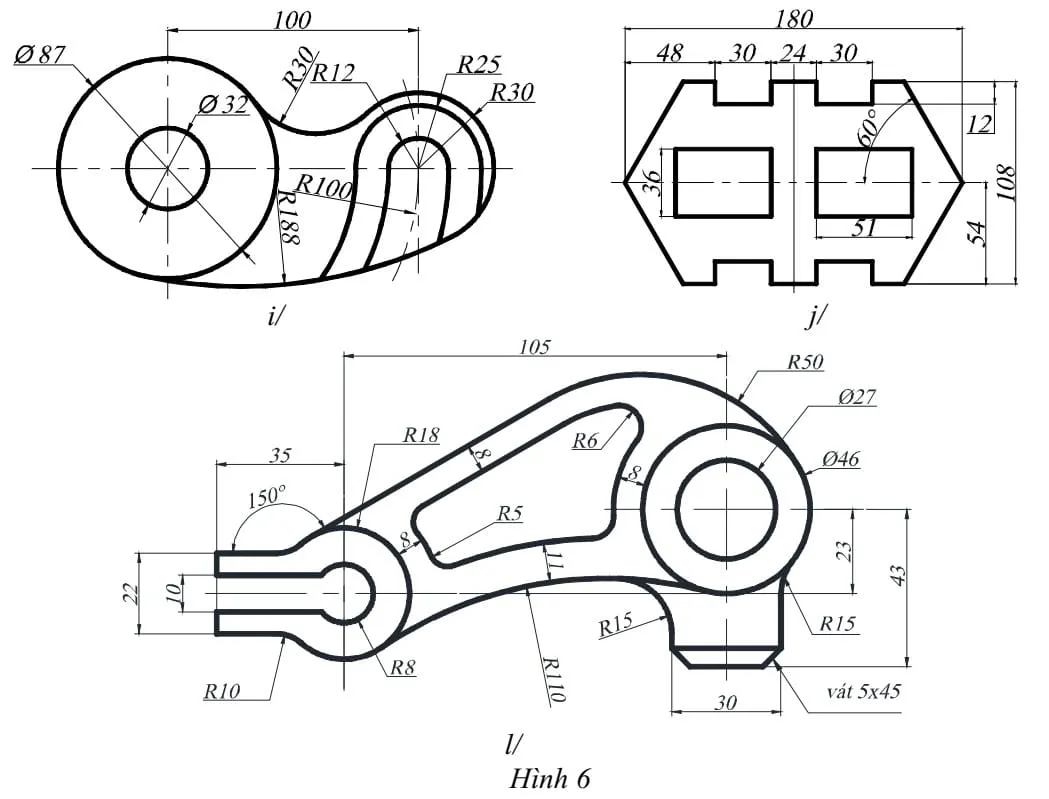

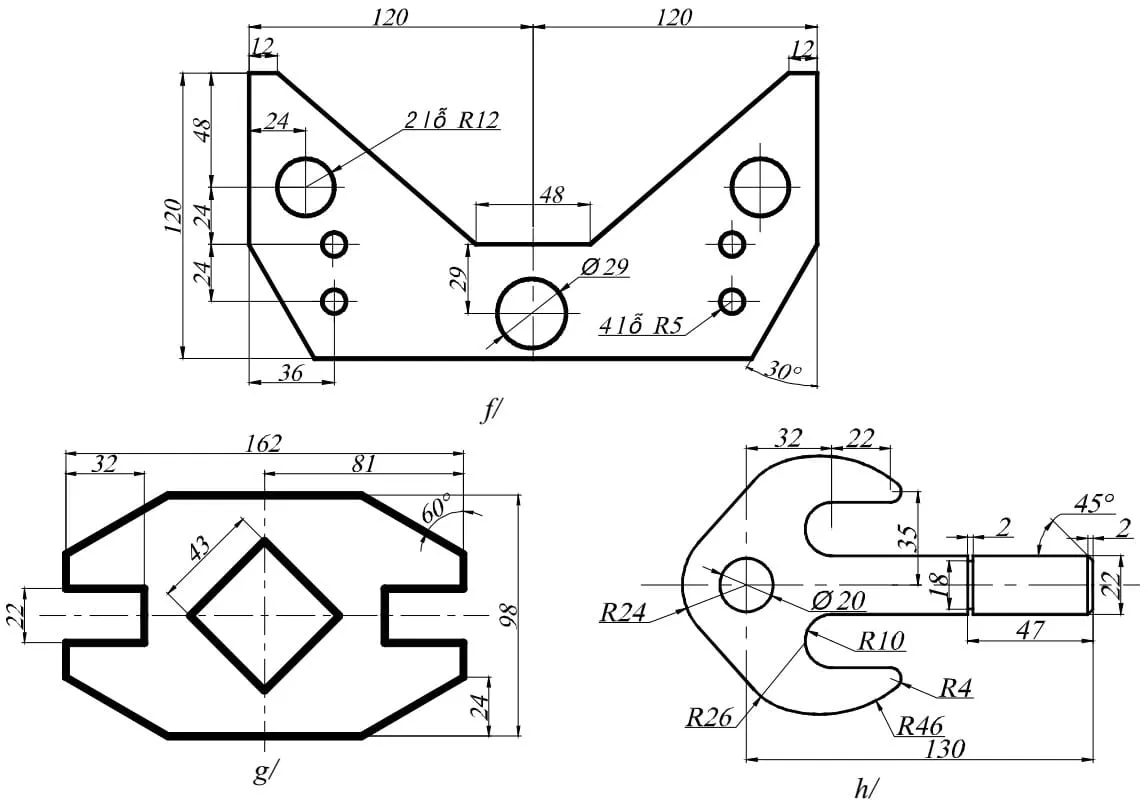

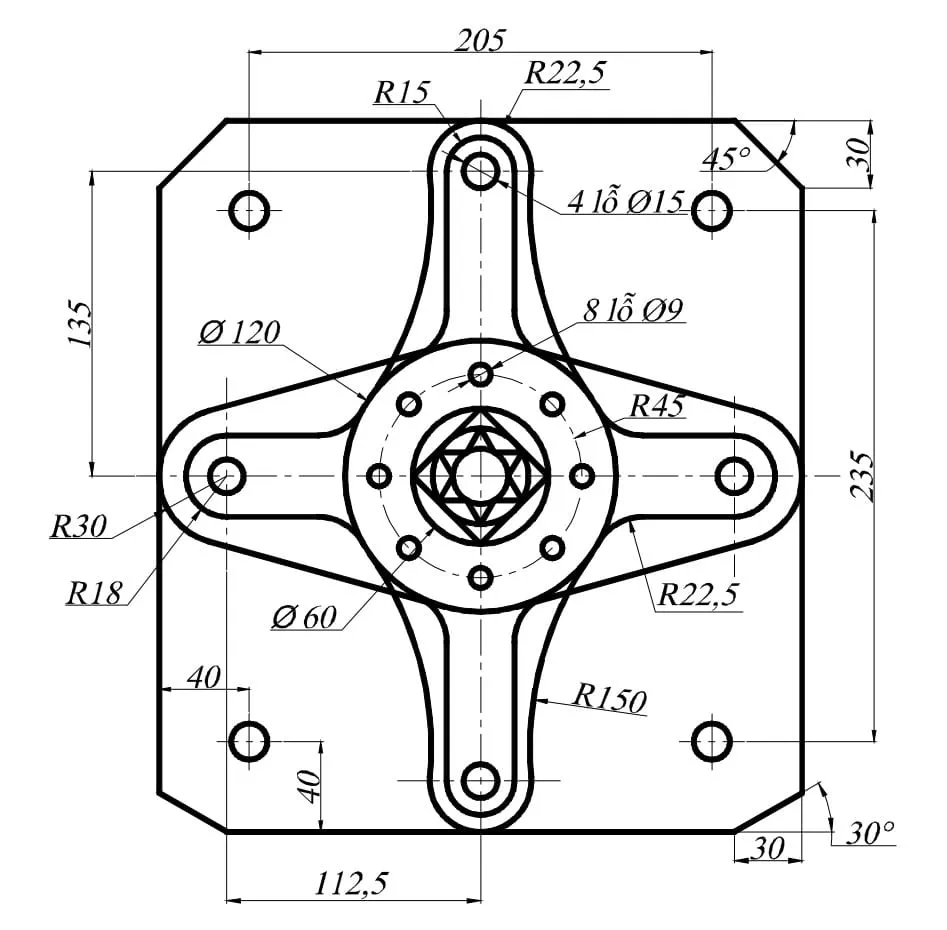

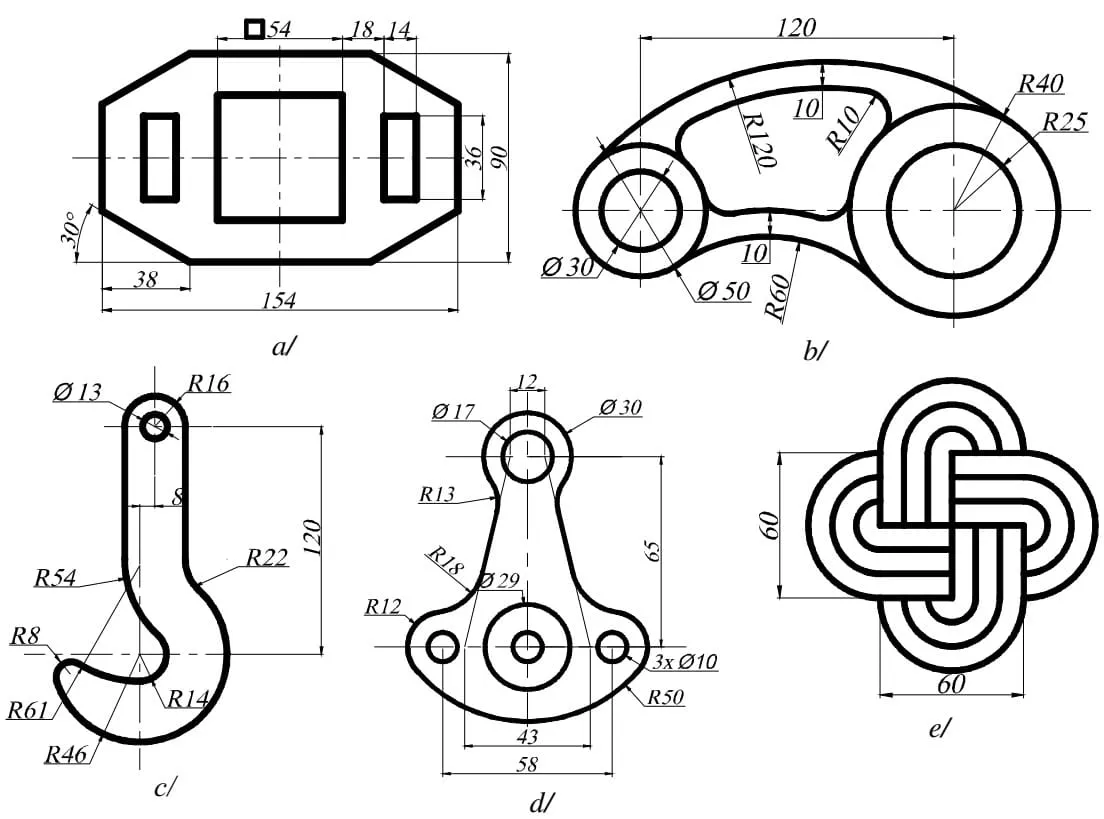

Lệnh hiệu chỉnh: Nắm vững các công cụ chỉnh sửa bản vẽ AutoCAD 2D như Erase, Trim, Extend, Offset, Chamfer, Fillet để chỉnh sửa hình học một cách nhanh chóng và chính xác.

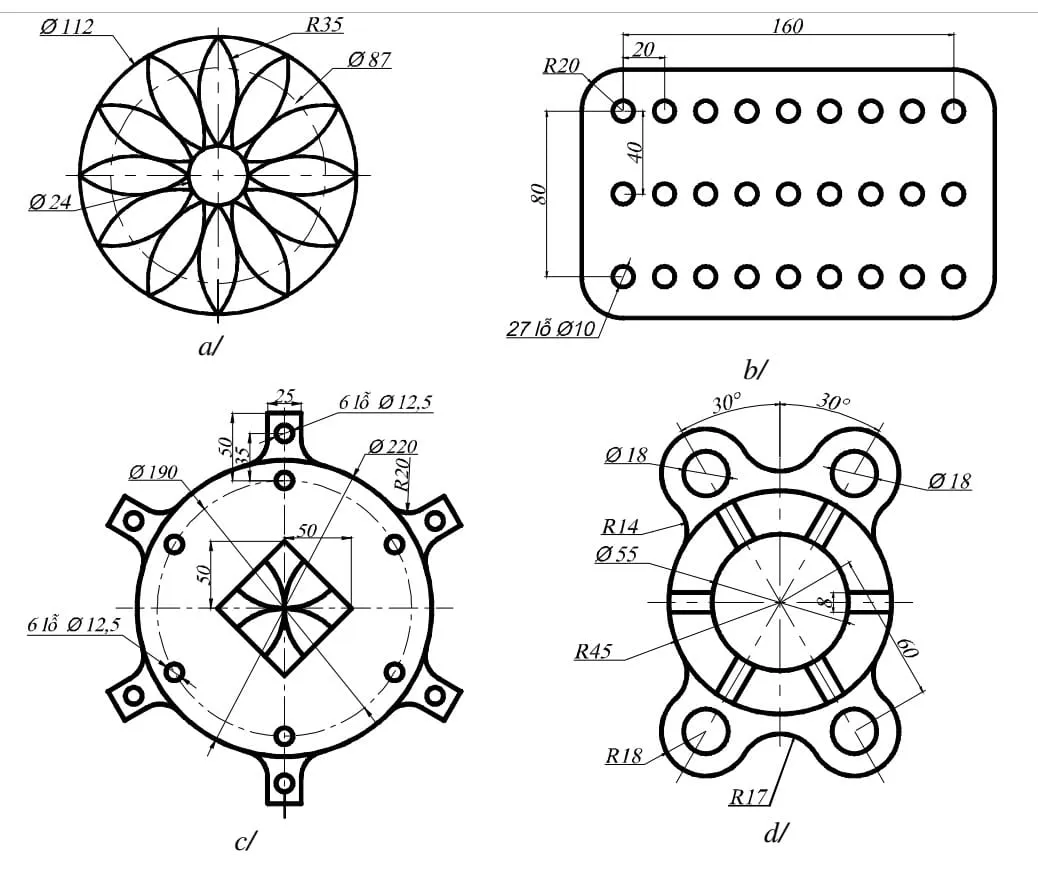

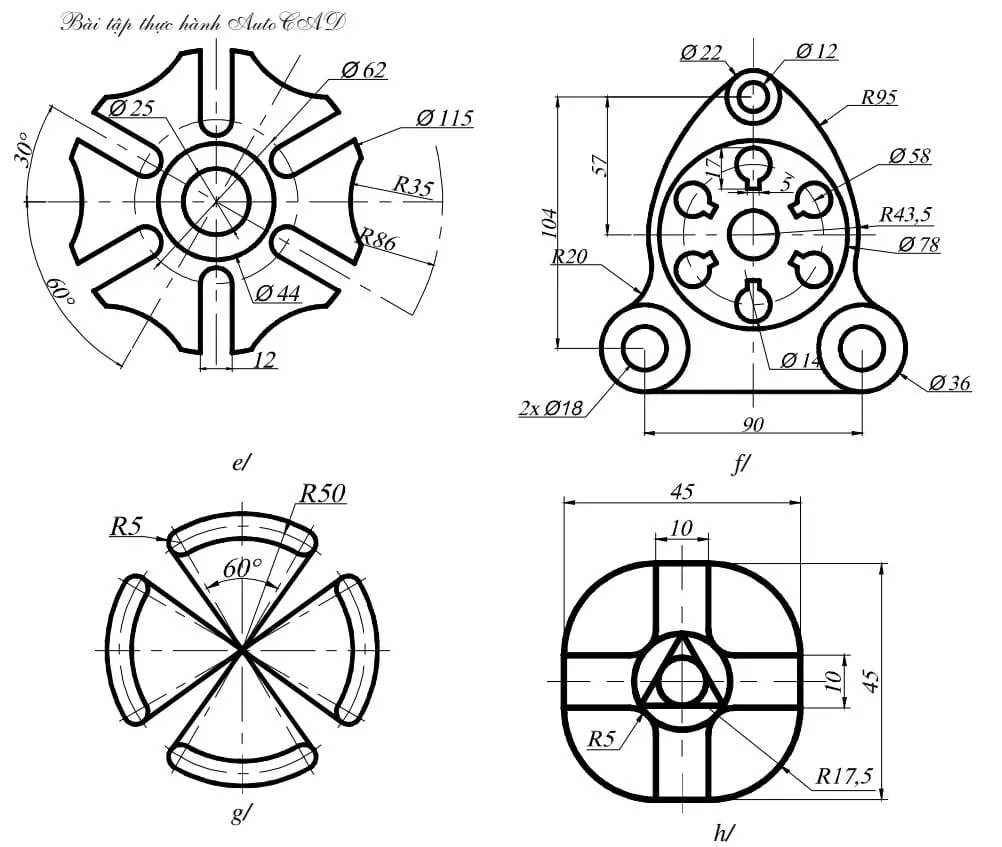

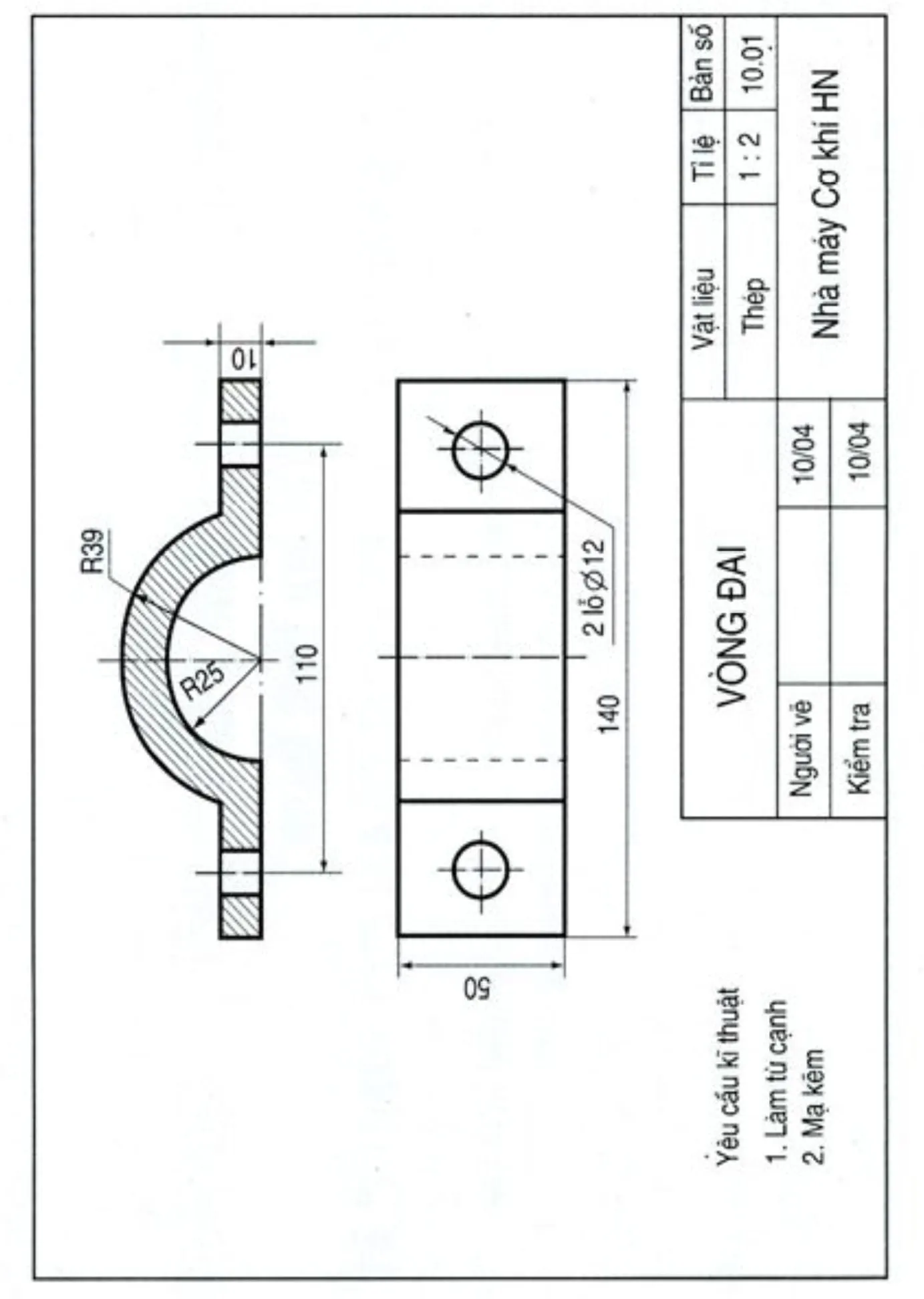

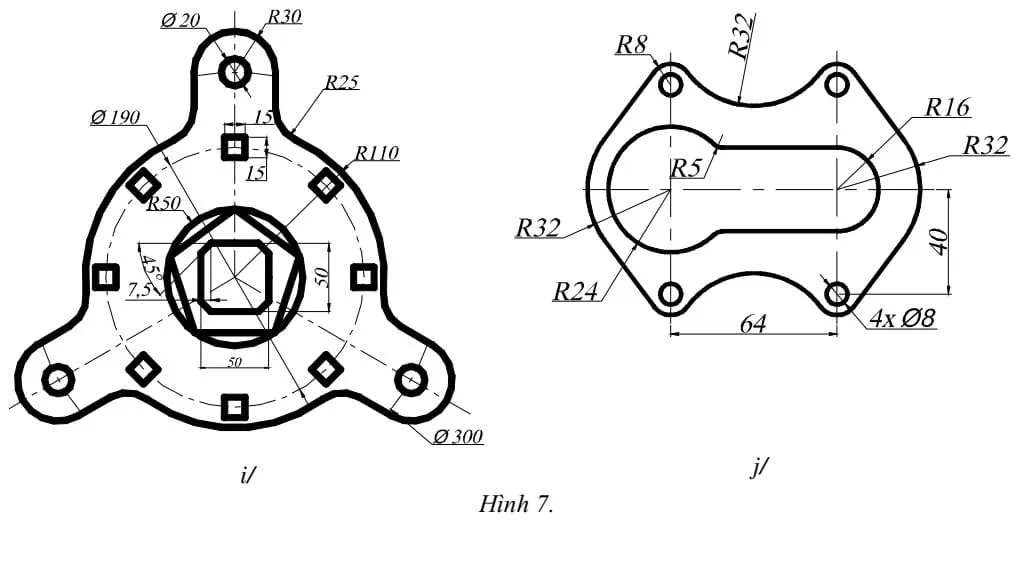

Lệnh biến đổi và sao chép: Thực hiện các thao tác Move, Copy, Rotate, Scale, Mirror, Stretch, Array để tối ưu hóa quá trình vẽ.

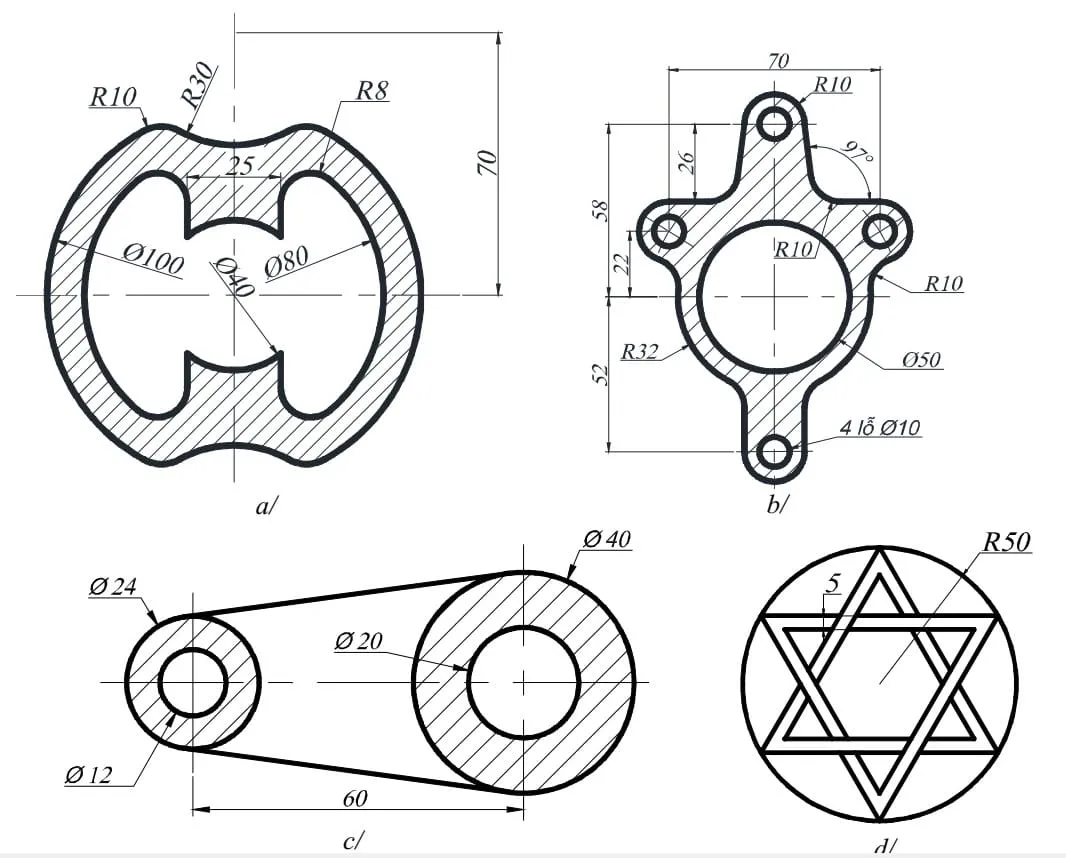

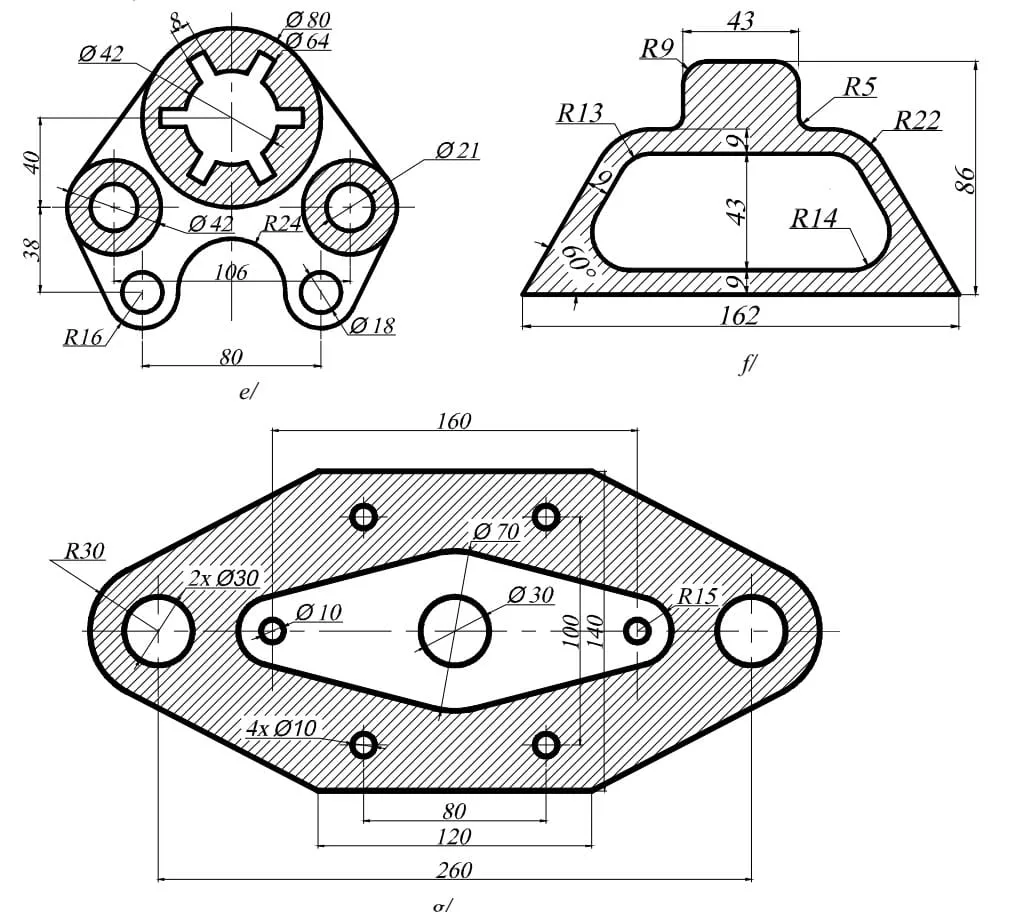

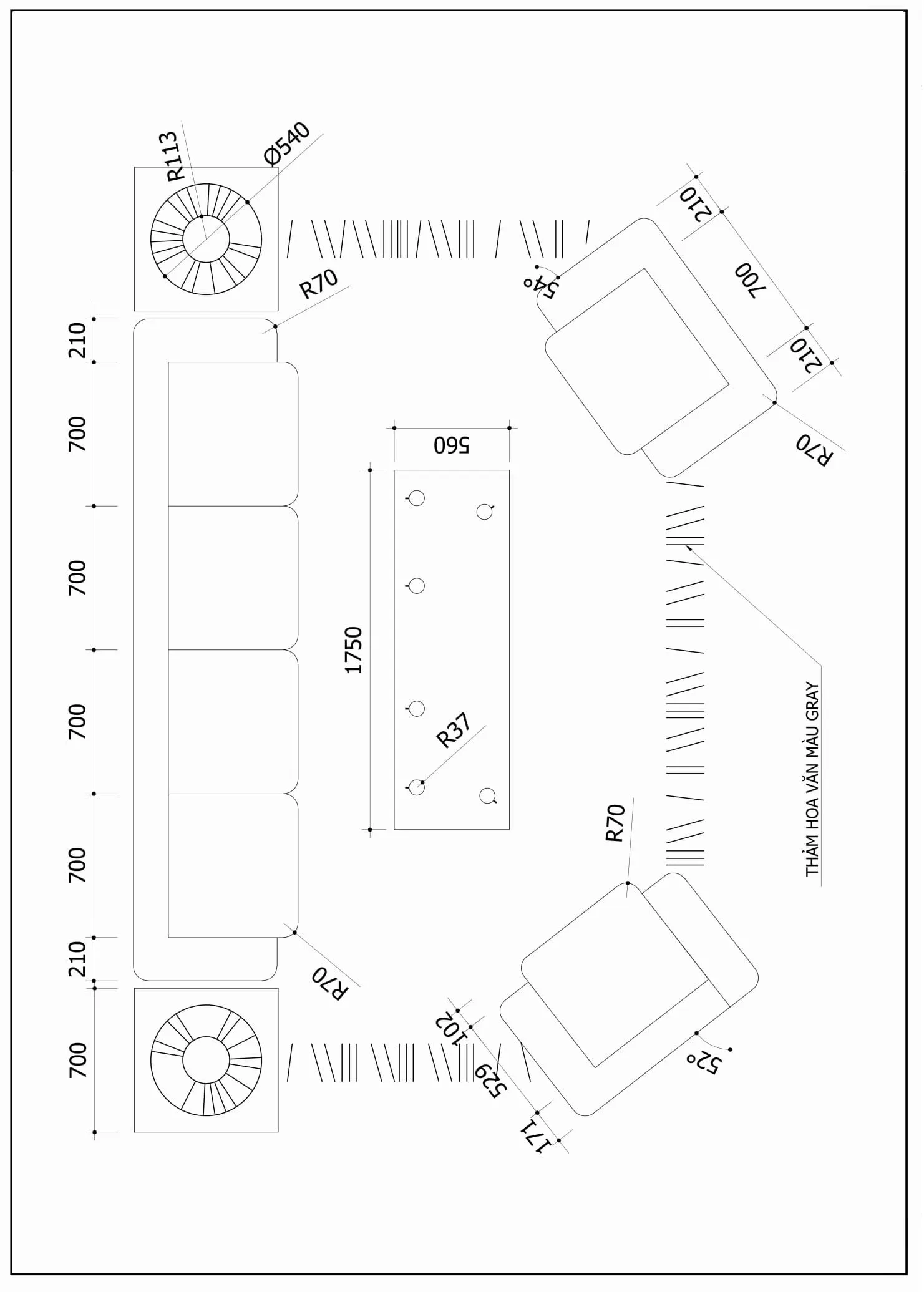

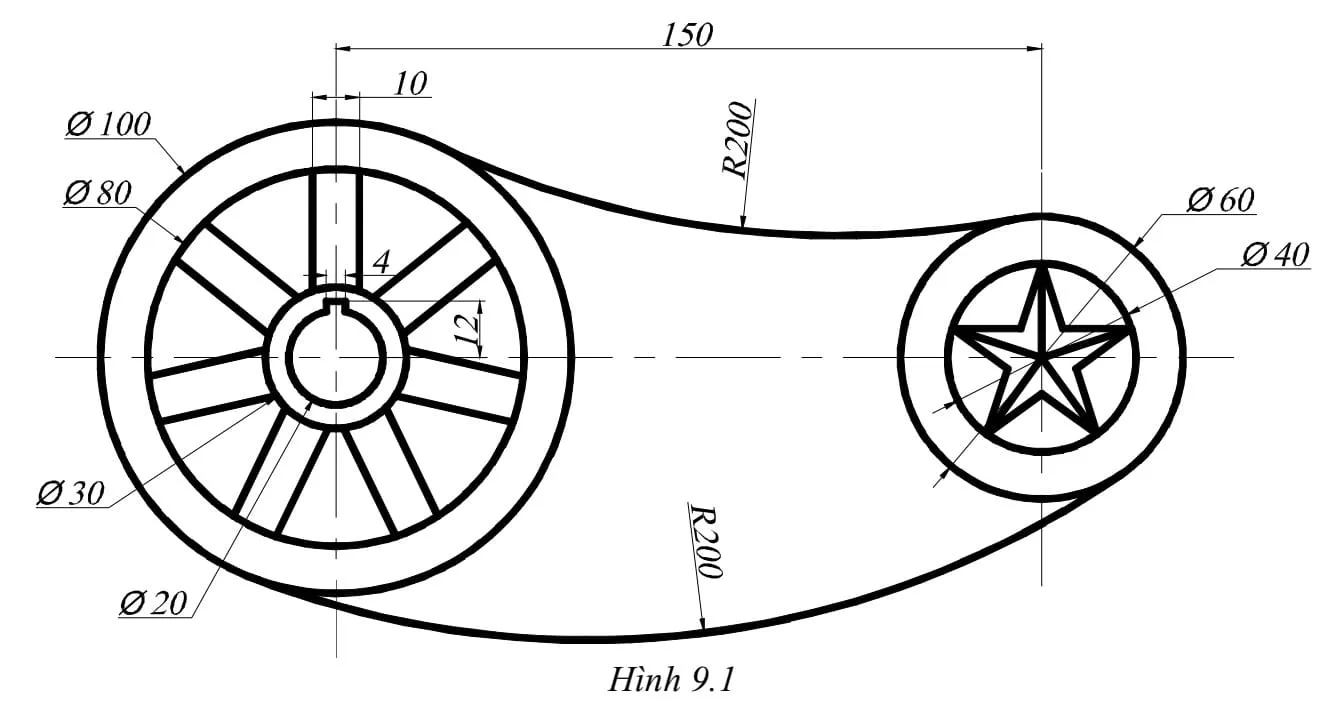

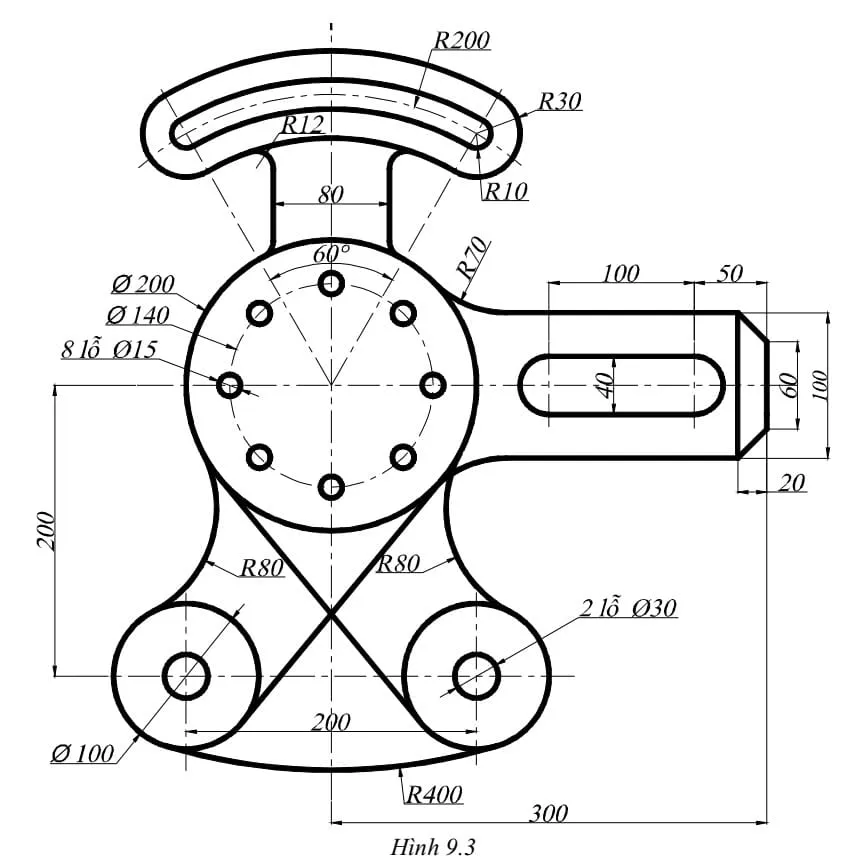

Văn bản, kích thước và tô vật liệu: Sử dụng thành thạo các lệnh Text (viết chữ), Dim (ghi kích thước) và Hatch (tô vật liệu) để hoàn thiện bản vẽ kỹ thuật.
Quản lý bản vẽ: Tạo và sử dụng hiệu quả Block, Layer để quản lý các đối tượng trong bản vẽ một cách khoa học.
Các kỹ năng vẽ nhanh: Áp dụng các thủ thuật như đặt lại lệnh, sử dụng Lisp, VBA, Express Tool để nâng cao tốc độ.

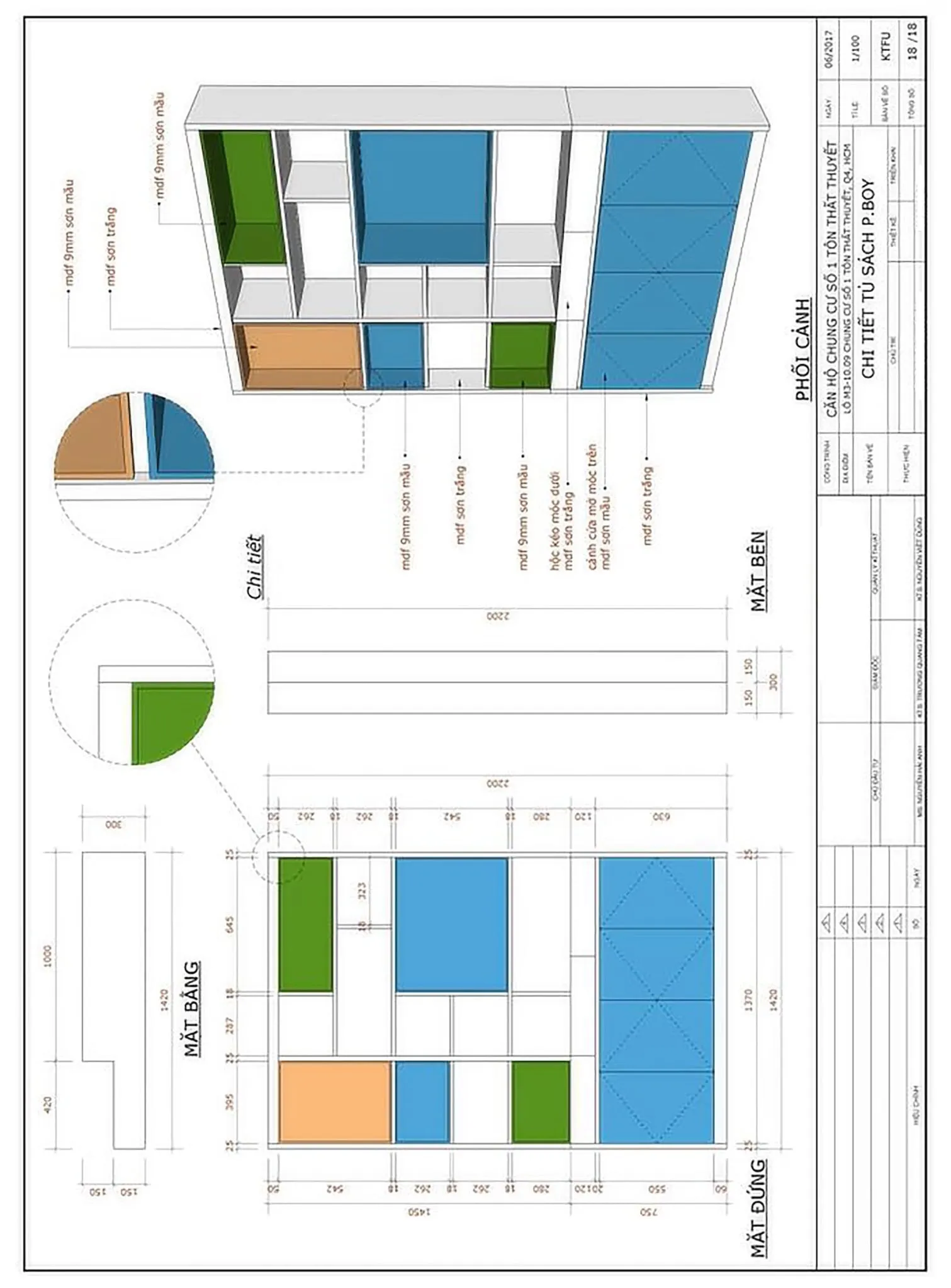

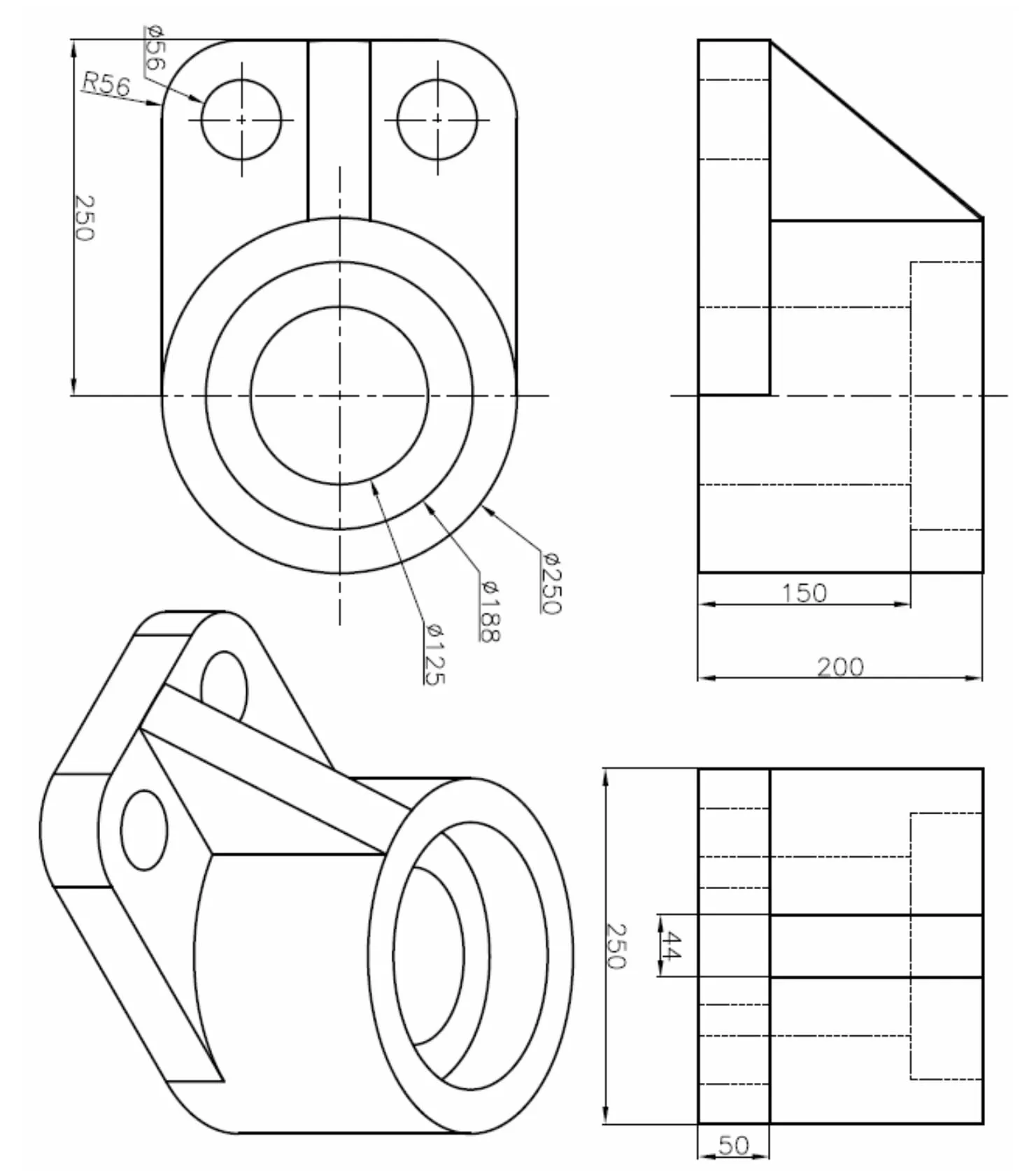

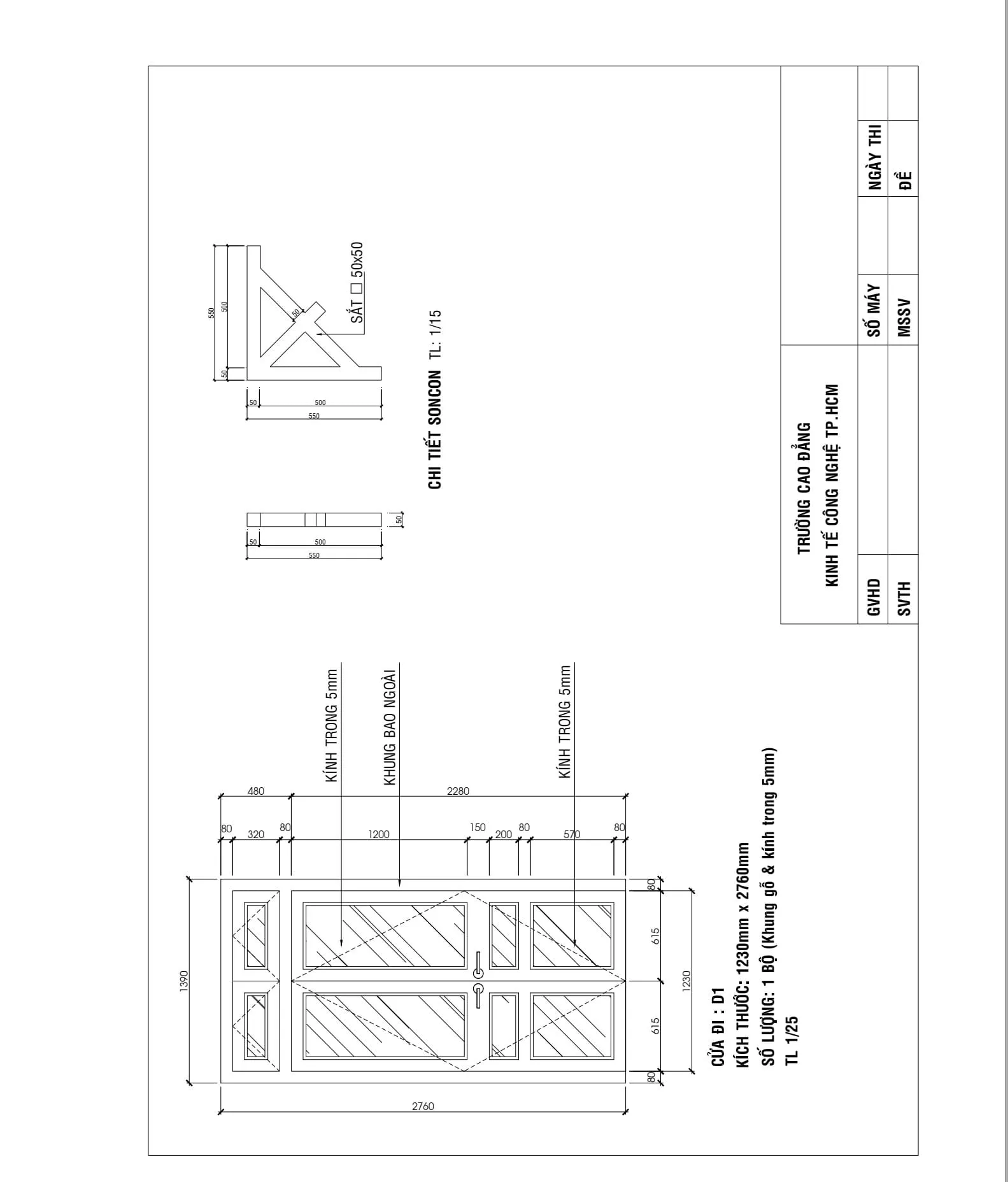

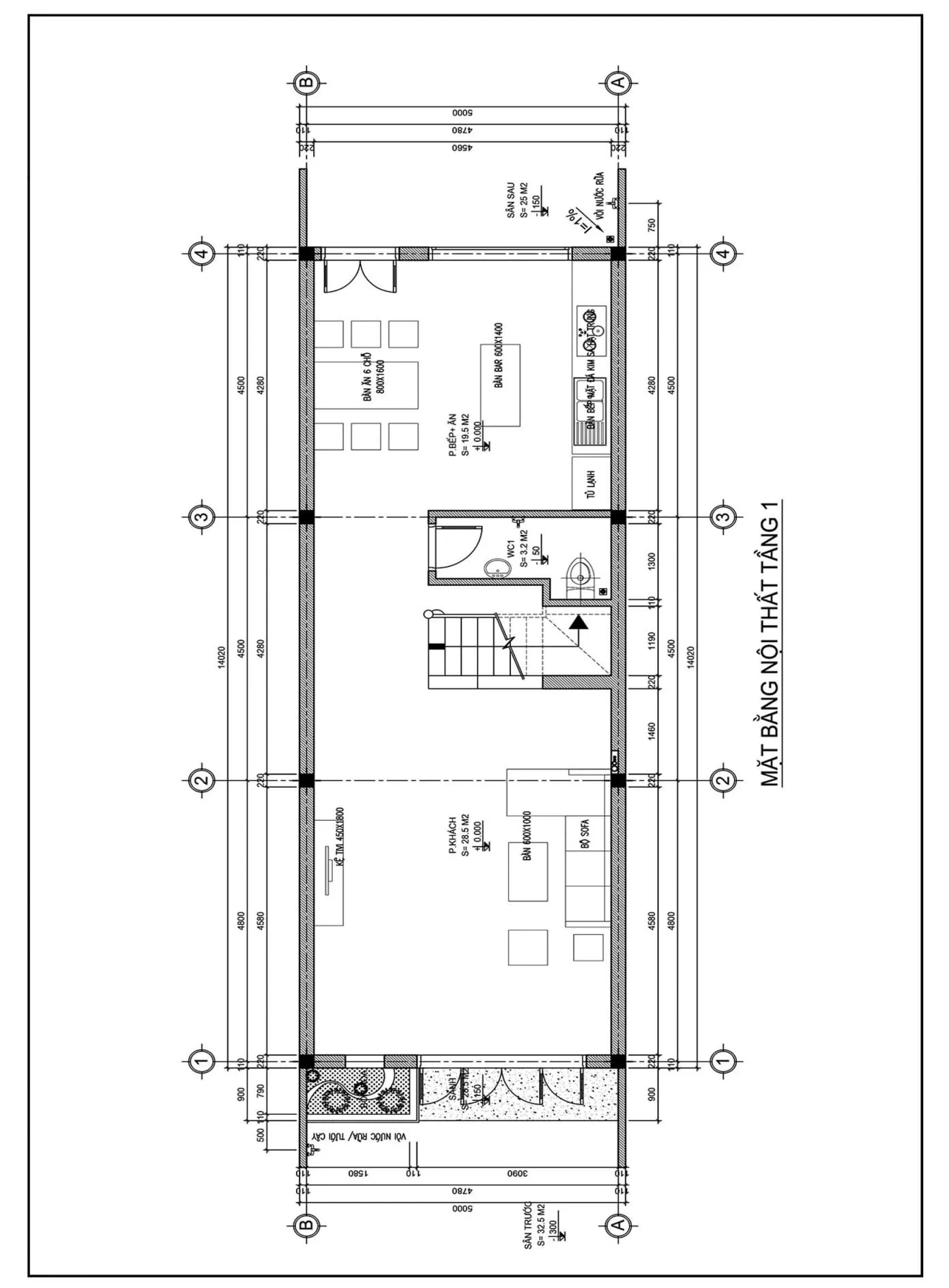

Triển khai bản vẽ chuyên nghiệp: Nắm rõ cấu trúc, cách trình bày một bản vẽ thiết kế đồng bộ, chuyên nghiệp, đúng quy trình, tiêu chuẩn.
In ấn và bóc tách khối lượng: Thành thạo việc thiết lập Layout, in ấn hồ sơ và bóc tách khối lượng từ bản vẽ đã thể hiện.

Bạn có thể tham khảo thêm Giáo trình tự học AutoCAD để bổ trợ kiến thức.

BÀI THỰC HÀNH SỐ 1: Làm Quen Với Các Lệnh Vẽ Đường Thẳng

Bài tập đầu tiên giúp bạn làm quen với giao diện AutoCAD và các phương pháp vẽ đường thẳng cơ bản.

1. Các lệnh cần thực hiện trong bài tập:

Lệnh thiết lập bản vẽ, crosshair, display.
Sử dụng lệnh LINE và các phương pháp nhập tọa độ điểm (Decac tuyệt đối, tương đối, cực).
Lệnh quan sát bản vẽ ZOOM; lệnh xóa đối tượng ERASE.

2. Yêu cầu thực hiện:

Mở file mới và thiết lập bản vẽ với đơn vị hệ mét.
Thực hiện các bản vẽ trong bài tập.
Lưu bản vẽ vào D:/hovaten/baitap_1.dwg.

3. Bài tập thực hiện:

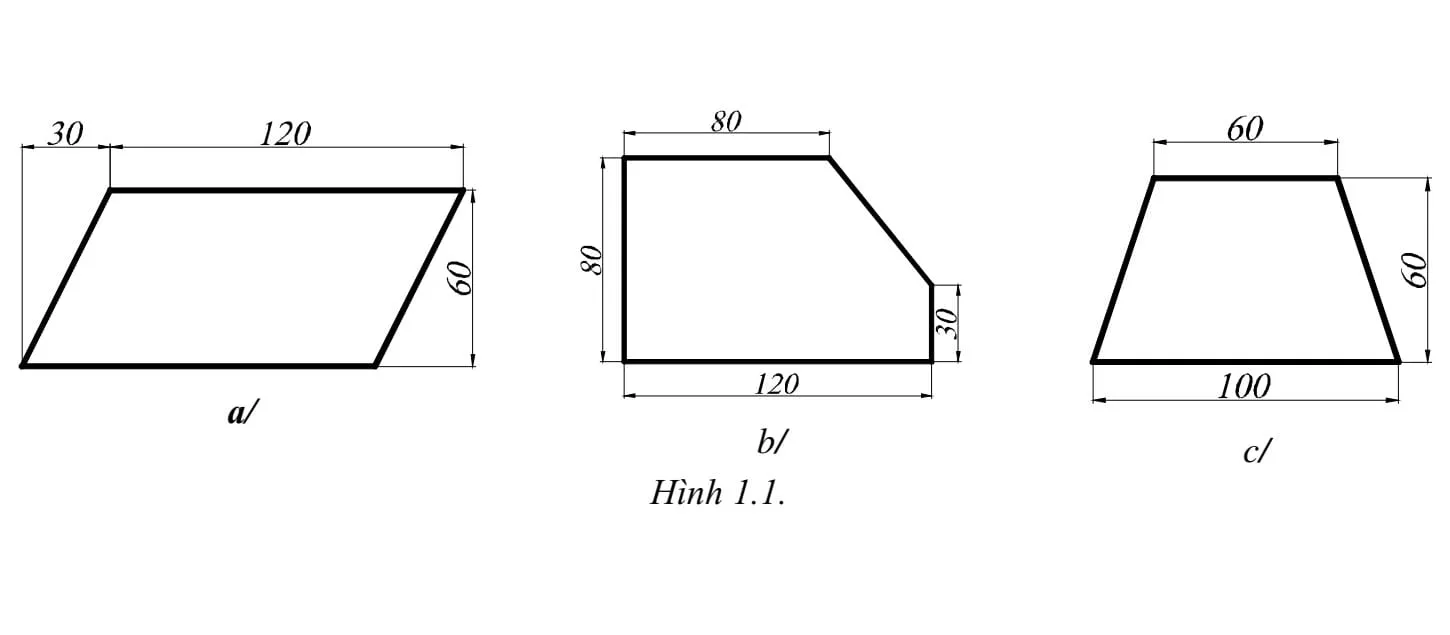

3.1. Vẽ các hình sau bằng lệnh Line với tọa độ Decac tuyệt đối và tương đối.

Hình ảnh bài tập thực hành vẽ bản vẽ AutoCAD 2D cơ bản với các hình khối đơn giản sử dụng lệnh Line

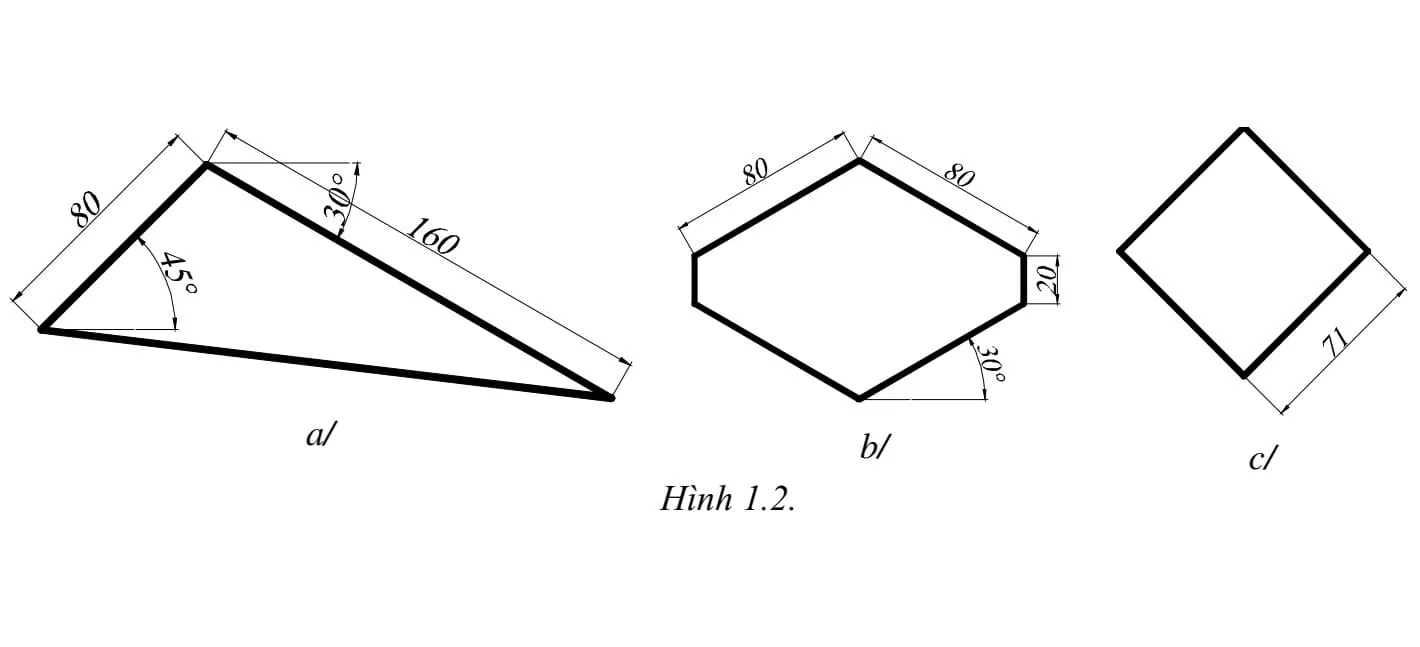

3.2. Sử dụng lệnh Line với tọa độ cực để vẽ các hình sau:

Ví dụ bản vẽ AutoCAD 2D thực hành vẽ hình học với tọa độ cực sử dụng lệnh Line

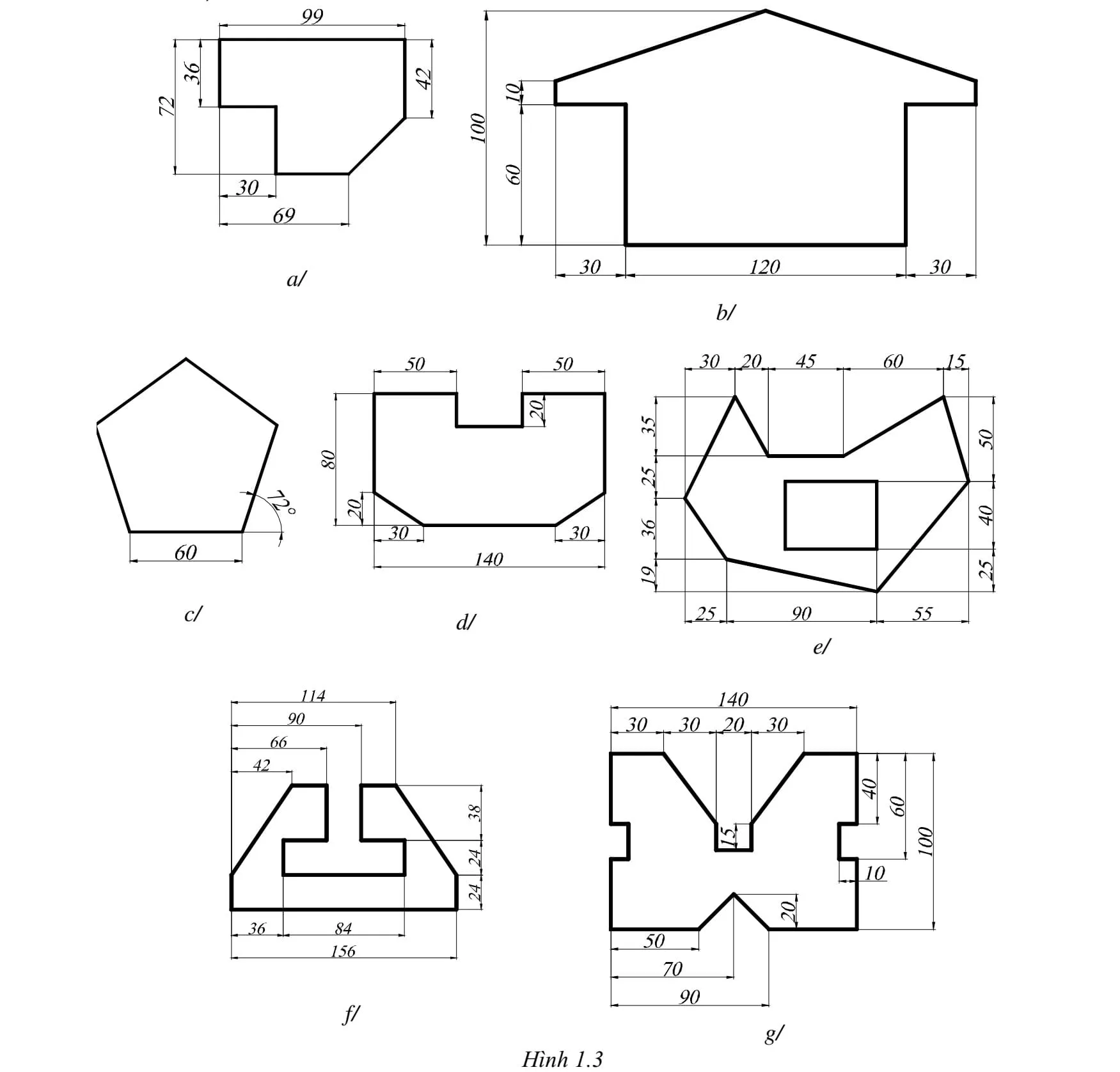

3.3. Sử dụng lệnh Line và các hệ tọa độ đã học để vẽ các hình sau:

Thực hành bản vẽ AutoCAD 2D nâng cao với các hệ tọa độ khác nhau để tạo hình phức tạp

BÀI THỰC HÀNH SỐ 2: Vẽ Các Đối Tượng Cơ Bản

Bài tập này tập trung vào việc tạo các hình học cơ bản như đa giác, hình chữ nhật và hình tròn, là những yếu tố thường gặp trong bản vẽ AutoCAD 2D.

4. Các lệnh cần thực hiện trong bài tập:

Lệnh thiết lập bản vẽ, crosshair, display.
Sử dụng lệnh LINE và các phương pháp nhập tọa độ điểm.
Lệnh POLYGON (đa giác); RECTANG (hình chữ nhật); CIRCLE (hình tròn); TRIM (cắt bỏ).
Lệnh quan sát bản vẽ ZOOM; lệnh xóa đối tượng ERASE.

5. Yêu cầu thực hiện:

Mở file mới và thiết lập bản vẽ với đơn vị hệ mét.
Thực hiện các bản vẽ trong bài tập.
Lưu bản vẽ vào D:/hovaten/baitap_2.dwg.

6. Bài tập thực hiện:

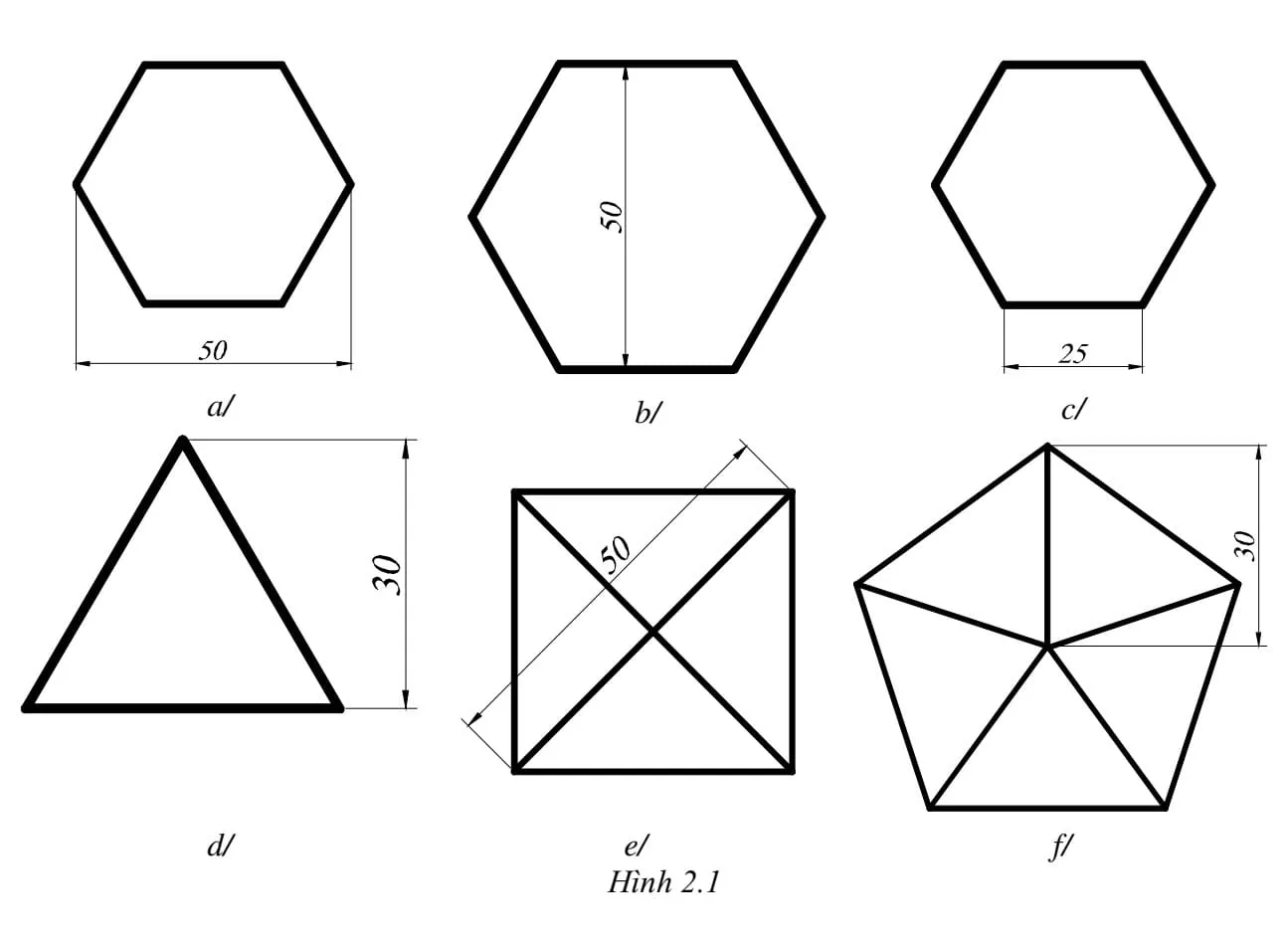

6.1. Sử dụng lệnh Polygon để vẽ các hình đa giác sau:

Các mẫu bản vẽ AutoCAD 2D hình đa giác sử dụng lệnh Polygon trong bài tập

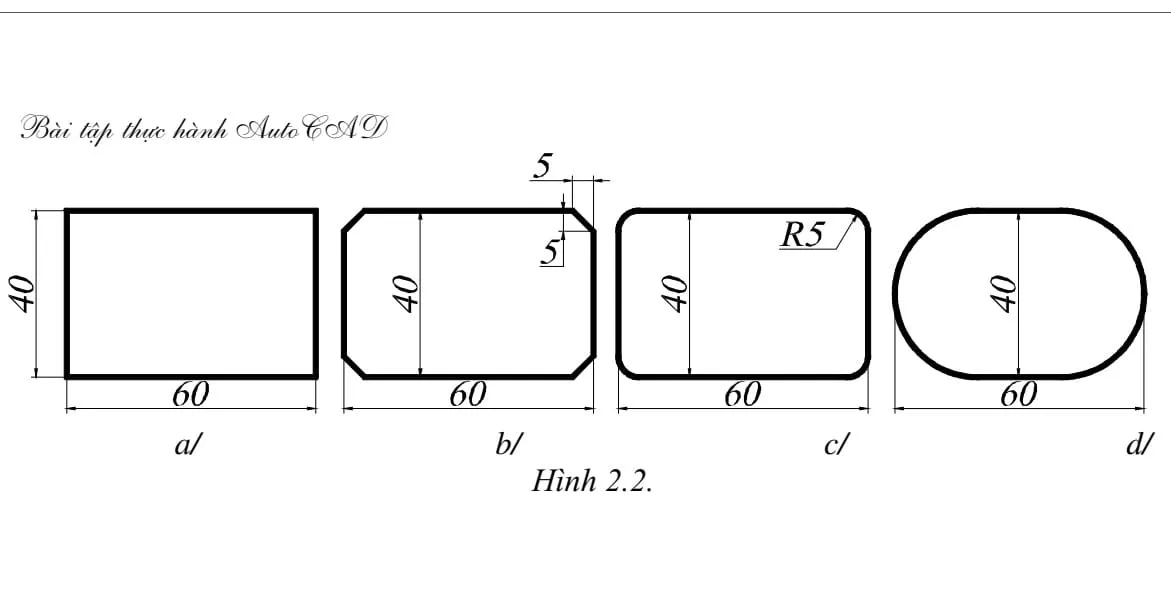

6.2. Sử dụng lệnh Rectangle để vẽ các hình chữ nhật sau:

Thực hành vẽ các bản vẽ AutoCAD 2D hình chữ nhật với lệnh Rectangle

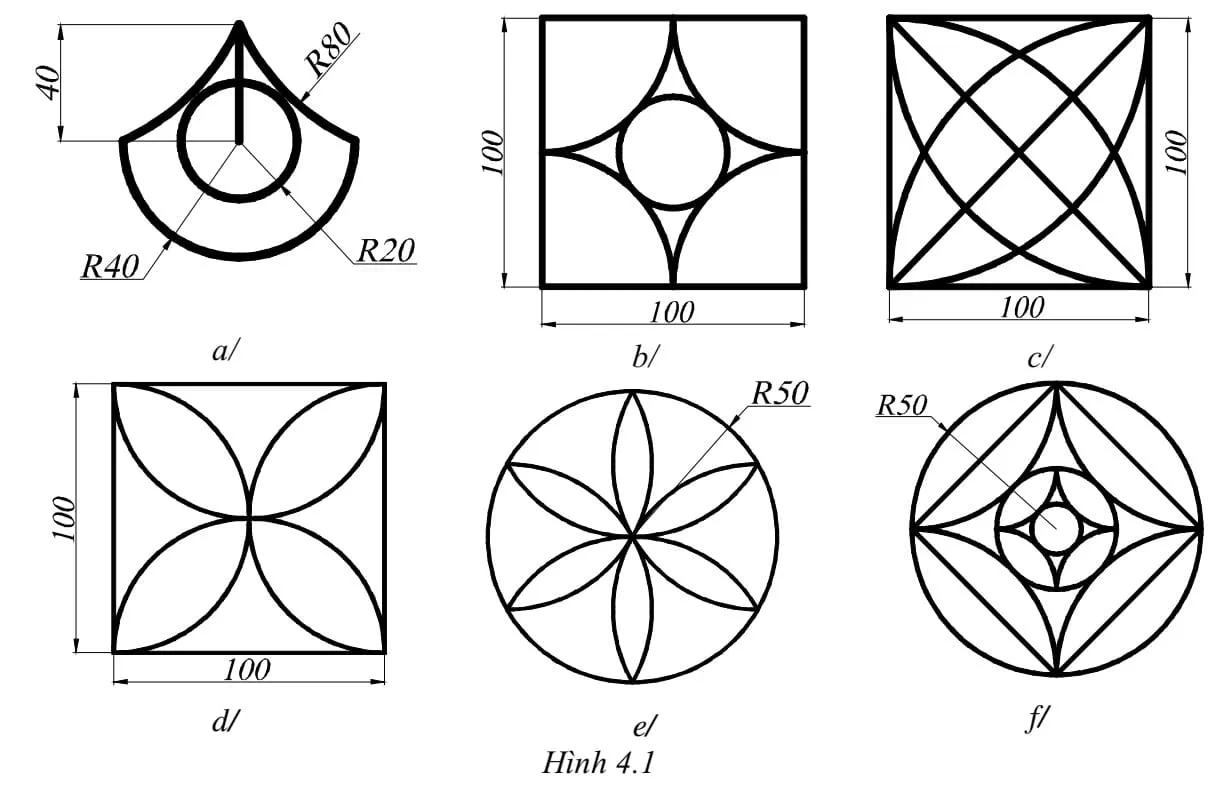

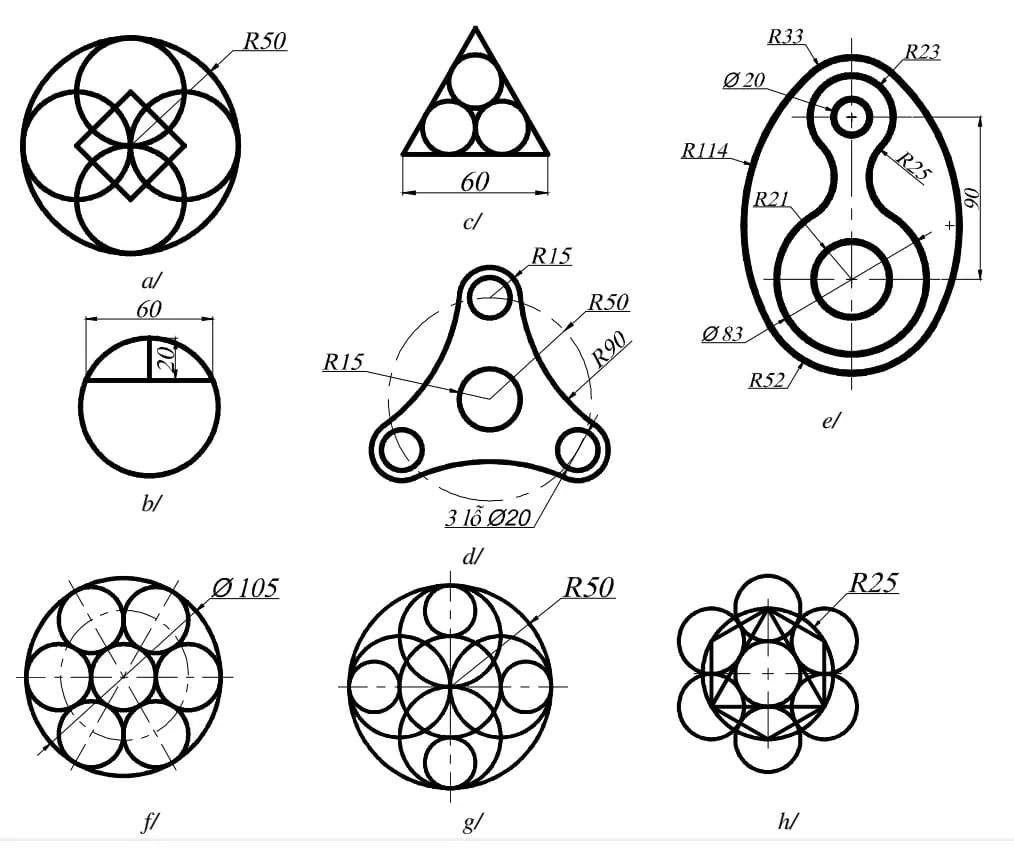

6.3. Sử dụng lệnh Circle để vẽ các hình tròn và cung tròn sau:

Hình ảnh minh họa bản vẽ AutoCAD 2D các hình tròn và cung tròn sử dụng lệnh Circle

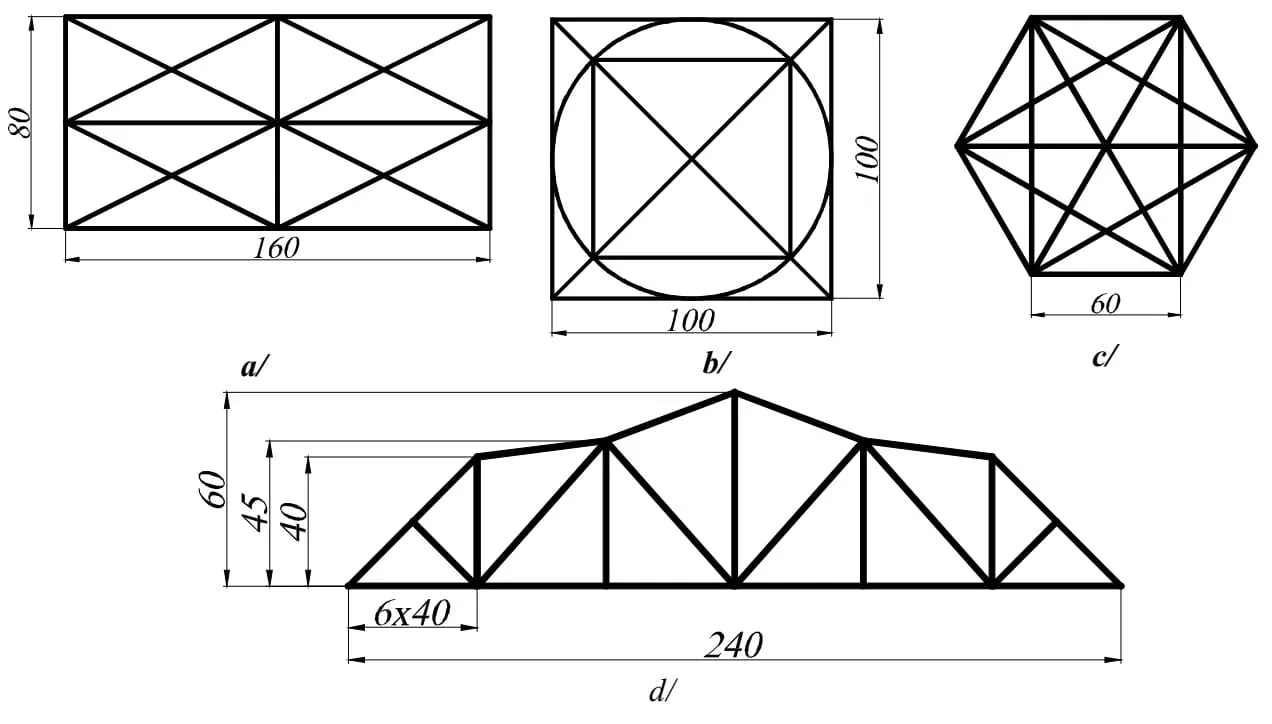

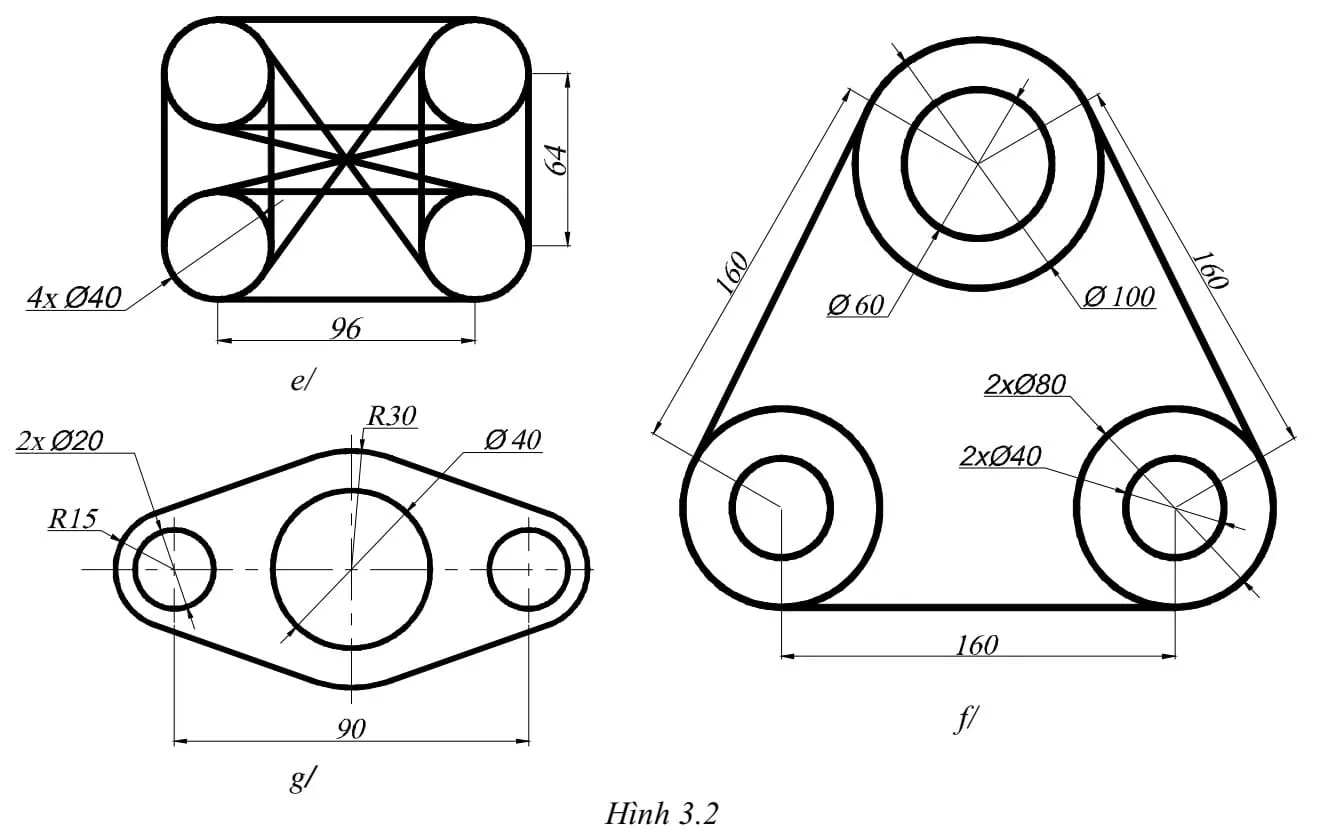

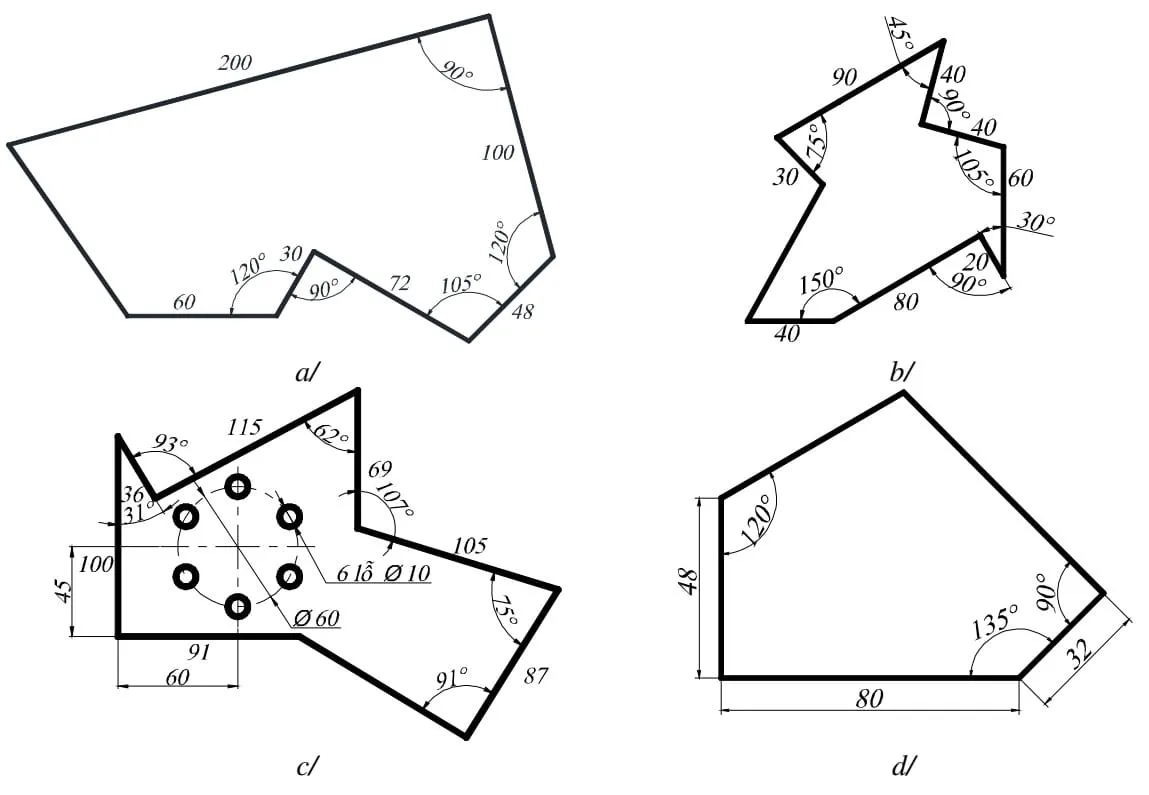

BÀI THỰC HÀNH SỐ 3: Kỹ Thuật Vẽ Chính Xác và Ghi Kích Thước

Bài tập này giới thiệu các công cụ hỗ trợ vẽ chính xác và cách ghi kích thước chuẩn cho bản vẽ AutoCAD 2D, giúp bản vẽ của bạn trở nên chuyên nghiệp và dễ hiểu.
