Hướng Dẫn Chi Tiết A-Z Để Tự Học Vẽ AutoCAD Tại Nhà Hiệu Quả Nhất

AutoCAD là phần mềm thiết kế đồ họa 2D và 3D hàng đầu, được ứng dụng rộng rãi trong nhiều lĩnh vực như kiến trúc, xây dựng, cơ khí, điện tử và quy hoạch đô thị. Khả năng tạo ra các bản vẽ kỹ thuật chính xác, sáng tạo và chuyên nghiệp của AutoCAD là không thể phủ nhận. Dù việc thành thạo phần mềm này đòi hỏi sự kiên trì và thực hành, việc tự học Vẽ Autocad Tại Nhà hoàn toàn khả thi và mang lại nhiều lợi ích về thời gian, chi phí. Bài viết này sẽ hướng dẫn bạn từng bước để làm chủ AutoCAD ngay tại không gian riêng của mình.

Bước 1: Cài đặt phần mềm AutoCAD để bắt đầu vẽ tại nhà

Để bắt đầu hành trình Vẽ Autocad Tại Nhà, điều kiện tiên quyết là phải có phần mềm này trên máy tính của bạn. Bạn có thể tải xuống và cài đặt phiên bản mới nhất của AutoCAD từ trang web chính thức của Autodesk. Nếu bạn là sinh viên, hãy tận dụng cơ hội đăng ký tài khoản giáo dục để nhận giấy phép miễn phí có thời hạn 3 năm. Trong trường hợp khác, bạn có thể trải nghiệm bản dùng thử miễn phí trong 30 ngày để khám phá các tính năng của phần mềm. Sau khi tải file cài đặt, bạn chỉ cần chạy và làm theo các bước hướng dẫn chi tiết để hoàn tất quá trình cài đặt.

Cài đặt phần mềm AutoCAD 2022 trên máy tính, bước đầu tiên để bắt đầu tự học vẽ AutoCAD tại nhà

Bước 2: Làm quen với giao diện và không gian làm việc của AutoCAD

Khi mở AutoCAD, bạn sẽ thấy một giao diện được thiết kế khoa học, gồm nhiều thành phần quan trọng giúp bạn thực hiện các thao tác vẽ kỹ thuật tại nhà một cách hiệu quả. Việc nắm vững các thành phần này là chìa khóa để tự học AutoCAD thành công.

• Ribbon: Đây là thanh công cụ chính, chứa các tab và panel với hàng loạt nhóm lệnh và công cụ được phân loại theo chức năng. Bạn có thể dễ dàng chuyển đổi giữa các tab để truy cập công cụ cần thiết.
• Quick Access Toolbar: Thanh công cụ nhanh này chứa các lệnh thường dùng như New, Open, Save, Print, Undo, Redo, giúp bạn tiết kiệm thời gian.
• Application Menu: Biểu tượng chữ “A” màu đỏ ở góc trên bên trái màn hình là nơi chứa các lệnh liên quan đến quản lý file và tùy chọn cài đặt chung của AutoCAD.
• Command Line: Dòng lệnh này cho phép bạn nhập trực tiếp các lệnh bằng bàn phím hoặc xem các thông báo phản hồi từ AutoCAD, rất hữu ích cho người mới tự học AutoCAD. Bạn có thể nhấn F2 để xem lịch sử lệnh.
• Status Bar: Thanh trạng thái hiển thị thông tin về bản vẽ hiện tại và cho phép bạn bật/tắt các chế độ hỗ trợ như Snap, Grid, Ortho, Polar, Osnap, Otrack, giúp tăng độ chính xác khi vẽ bản vẽ tại nhà.
• Drawing Area: Đây là không gian làm việc chính, nơi bạn sẽ thực hiện tất cả các thao tác vẽ và chỉnh sửa đối tượng. Bạn có thể thay đổi góc nhìn linh hoạt bằng các phím mũi tên hoặc bánh xe chuột.
• Cursor: Con trỏ chuột có dạng dấu cộng, hiển thị vị trí hiện tại của bạn trên không gian làm việc. Tọa độ của con trỏ được hiển thị ở góc dưới bên phải màn hình.
• Model Space và Layout Space: Đây là hai không gian làm việc riêng biệt. Model Space là nơi bạn vẽ các đối tượng ở tỷ lệ thực. Layout Space là nơi bạn bố trí các khung nhìn (viewport) để chuẩn bị cho việc in ấn hoặc xuất file bản vẽ.

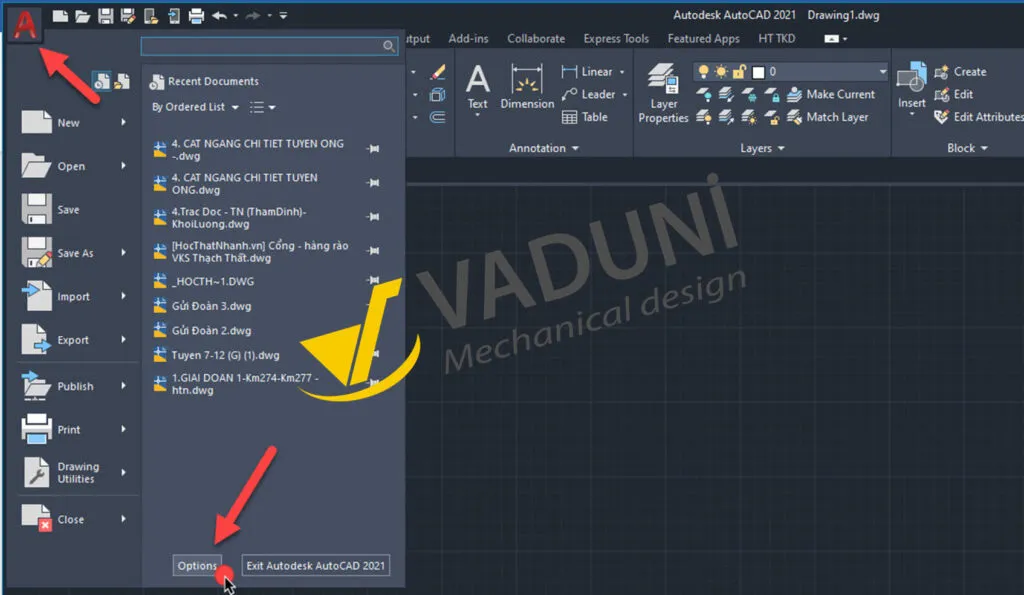

Giao diện làm việc cơ bản của AutoCAD với thanh Ribbon, dòng lệnh và không gian vẽ, giúp người tự học AutoCAD tại nhà dễ dàng làm quen

Bước 3: Học cách vẽ và chỉnh sửa các đối tượng 2D cơ bản

Trong giai đoạn này, bạn sẽ được hướng dẫn cách sử dụng các công cụ và lệnh để vẽ và chỉnh sửa các đối tượng 2D cơ bản – nền tảng cho mọi thiết kế AutoCAD. Các đối tượng 2D bao gồm đường thẳng, đường tròn, hình chữ nhật, hình đa giác, hình ellipse và nhiều hình dạng khác. Bạn có thể truy cập các công cụ này từ tab Home > panel Draw hoặc nhập trực tiếp lệnh vào Command Line.

Các công cụ vẽ 2D phổ biến:

• Line (L): Dùng để vẽ các đoạn thẳng liên tiếp bằng cách xác định điểm đầu và điểm cuối.
• Circle (C): Cho phép vẽ đường tròn bằng cách nhập tâm và bán kính hoặc hai điểm trên đường tròn.
• Rectangle (REC): Vẽ hình chữ nhật bằng cách xác định hai điểm đối diện hoặc kích thước cụ thể.
• Polygon (POL): Vẽ các đa giác đều (ví dụ: hình tam giác, hình lục giác) bằng cách nhập số cạnh, tâm và bán kính hoặc chiều dài cạnh.
• Ellipse (EL): Dùng để vẽ hình ellipse bằng cách xác định trục lớn và trục nhỏ hoặc tâm và bán kính.
• Ngoài ra, bạn có thể khám phá các lệnh khác như Arc (cung tròn), Spline (đường cong tự do), Polyline (chuỗi đoạn thẳng/cung liền mạch) và Hatch (tô vật liệu).

Các công cụ chỉnh sửa 2D thiết yếu:

• Erase (E): Xóa các đối tượng đã chọn khỏi bản vẽ.
• Move (M): Di chuyển đối tượng từ vị trí hiện tại đến vị trí mới.
• Rotate (RO): Xoay đối tượng quanh một điểm trục với góc quay xác định.
• Scale (SC): Thay đổi kích thước đối tượng theo hệ số tỷ lệ.
• Mirror (MI): Tạo bản sao đối xứng của đối tượng qua một trục phản xạ.
• Trim (TR): Cắt bỏ các phần thừa của đối tượng giao nhau.
• Extend (EX): Kéo dài đối tượng đến khi giao với đường giới hạn.
• Offset (O): Tạo bản sao song song của đối tượng với một khoảng cách nhất định.
• Fillet (F): Bo tròn góc của hai đường thẳng giao nhau bằng bán kính xác định.
• Chamfer (CHA): Vát góc của hai đường thẳng giao nhau bằng khoảng cách vát xác định.
• Bạn cũng có thể sử dụng các lệnh khác như Copy, Stretch, Array, Explode, Join, Divide, Measure để thao tác chuyên sâu hơn. Nắm vững các lệnh này sẽ giúp bạn thực hiện vẽ bản vẽ kỹ thuật tại nhà một cách nhanh chóng và chính xác.

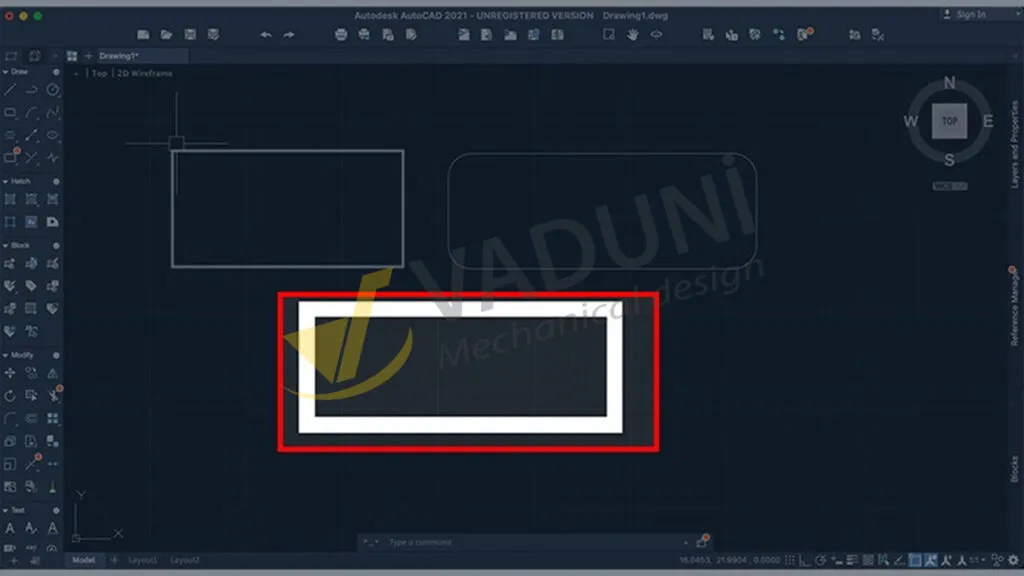

Minh họa các lệnh và công cụ vẽ, chỉnh sửa đối tượng 2D trong AutoCAD, kỹ năng cốt lõi khi tự học vẽ bản vẽ kỹ thuật tại nhà

Bước 4: Hướng dẫn tự học AutoCAD vẽ và chỉnh sửa các đối tượng 3D

Khi đã vững các kỹ năng 2D, bạn có thể tiến lên một cấp độ mới trong việc vẽ AutoCAD tại nhà bằng cách làm quen với các đối tượng 3D. AutoCAD cung cấp bộ công cụ mạnh mẽ để tạo và chỉnh sửa các hình khối có chiều sâu như hộp, hình trụ, hình nón, hình cầu. Bạn có thể tìm thấy các công cụ này trong tab Home > panel Modeling hoặc nhập lệnh tương ứng.

Các công cụ vẽ 3D phổ biến:

• Box (BOX): Vẽ một khối hộp 3D bằng cách xác định các điểm góc hoặc kích thước chiều dài, rộng, cao.
• Cylinder (CYL): Tạo một hình trụ 3D bằng cách nhập tâm, bán kính đáy và chiều cao.
• Cone (CON): Vẽ một hình nón 3D bằng cách xác định tâm, bán kính đáy và chiều cao.
• Sphere (SPH): Tạo một hình cầu 3D bằng cách nhập tâm và bán kính.
• Extrude (EXT): Tạo khối 3D từ một hình 2D bằng cách kéo dài nó theo một chiều cao nhất định. Đây là một trong những lệnh thường dùng nhất để biến bản vẽ 2D thành mô hình 3D.
• Revolve (REV): Tạo khối 3D từ một hình 2D bằng cách quay nó quanh một trục xác định. Thường dùng để tạo các vật thể có đối xứng tròn.
• Ngoài ra, bạn còn có thể sử dụng các lệnh như Sweep, Loft, Presspull để tạo ra các hình khối 3D phức tạp hơn, phục vụ cho nhu cầu thiết kế mô hình tại nhà.

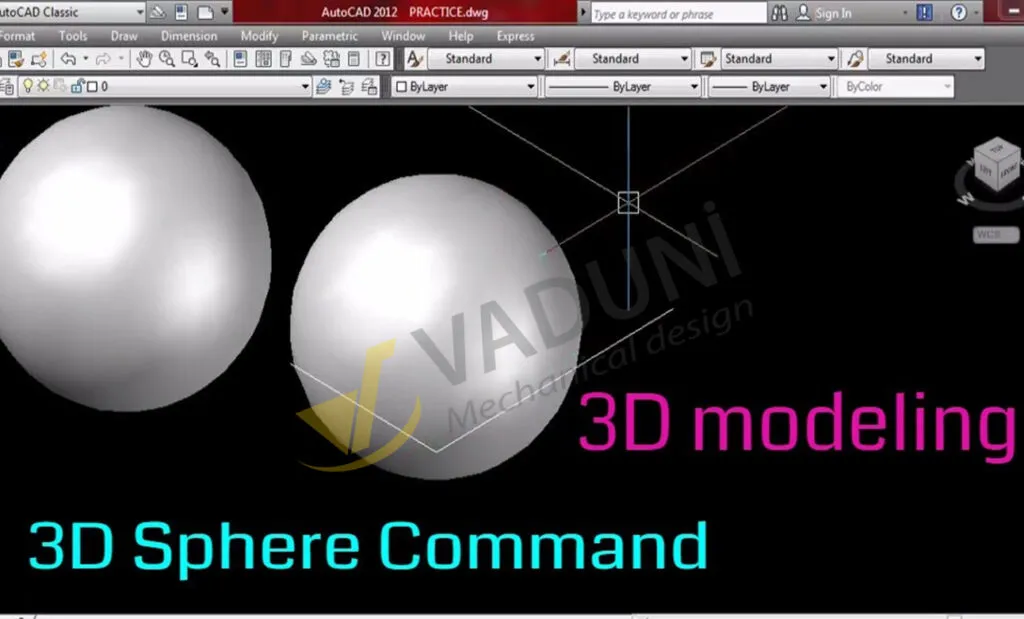

Hướng dẫn sử dụng các công cụ vẽ và chỉnh sửa khối 3D trong AutoCAD, nâng cao kỹ năng thiết kế và vẽ mô hình 3D tại nhà

Bước 5: Học cách thêm kích thước và chú thích cho bản vẽ chuyên nghiệp

Một bản vẽ kỹ thuật hoàn chỉnh và chuyên nghiệp không thể thiếu kích thước và chú thích. Đây là những thông tin quan trọng giúp mô tả chi tiết, rõ ràng các yếu tố trong bản vẽ của bạn. Việc thêm kích thước và chú thích một cách chính xác là kỹ năng không thể thiếu khi vẽ AutoCAD tại nhà cho các dự án thực tế. Bạn có thể truy cập các công cụ này từ tab Annotate > panel Dimensions hoặc nhập lệnh tương ứng.

Các công cụ thêm kích thước phổ biến:

• Dimlinear (DLI): Thêm kích thước tuyến tính (theo chiều ngang hoặc dọc) cho đối tượng hoặc khoảng cách giữa hai điểm.
• Dimaligned (DAL): Thêm kích thước theo hướng nghiêng của đối tượng hoặc khoảng cách giữa hai điểm.
• Dimangular (DAN): Thêm kích thước góc giữa hai đường thẳng hoặc ba điểm.
• Dimradius (DRA): Thêm kích thước bán kính cho đường tròn hoặc cung.
• Dimdiameter (DDI): Thêm kích thước đường kính cho đường tròn hoặc cung.
• Multileader (MLEADER): Tạo chú thích có mũi tên chỉ vào một đối tượng hoặc một vị trí cụ thể, với nội dung văn bản tùy chỉnh.
• Text (TEXT/MTEXT): Tạo chú thích văn bản không có mũi tên, có thể là văn bản một dòng (Single-line Text) hoặc nhiều dòng (Multiline Text), với nhiều kiểu định dạng khác nhau.
• Để tùy chỉnh kiểu hiển thị của kích thước và chú thích, bạn có thể sử dụng các lệnh như Dimstyle, Dimedit, Dimtedit, Dimoverride. Việc này giúp bản vẽ của bạn không chỉ chính xác mà còn đạt tính thẩm mỹ và chuyên nghiệp, rất quan trọng khi thiết kế bản vẽ tại nhà.

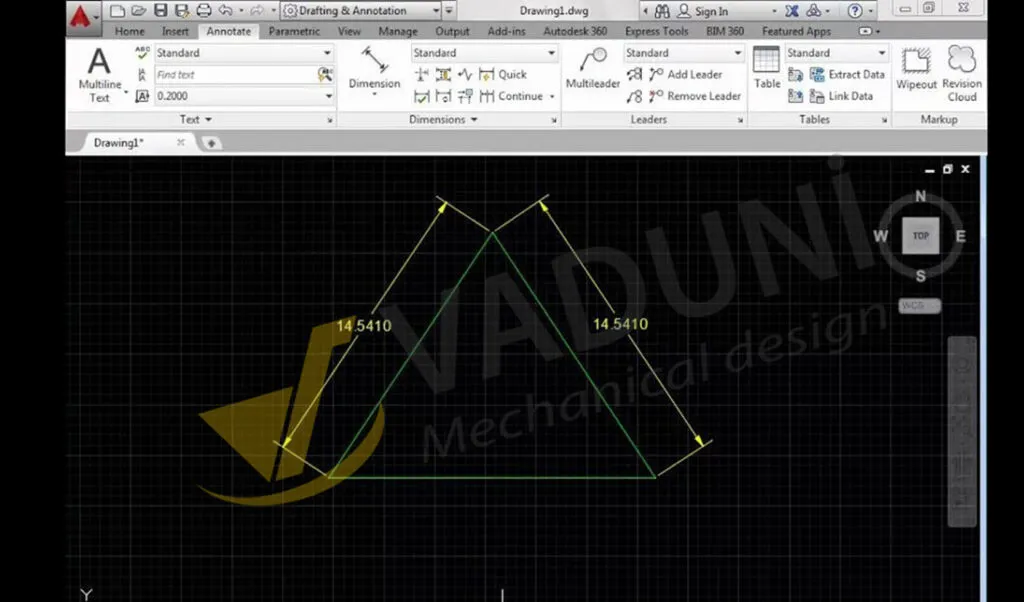

Thêm kích thước và chú thích rõ ràng vào bản vẽ AutoCAD, đảm bảo tiêu chuẩn chuyên nghiệp cho các dự án vẽ kỹ thuật tại nhà

Bước 6: Học cách in ấn và xuất file bản vẽ hoàn chỉnh

Bước cuối cùng trong quá trình tự học vẽ AutoCAD tại nhà là in ấn và xuất file bản vẽ. Đây là những công việc quan trọng để chia sẻ, lưu trữ và trình bày thành quả thiết kế của bạn. Bạn có thể truy cập các công cụ này từ tab Output > panel Plot hoặc nhập lệnh tương ứng.

• Plot (PLOT): Lệnh này cho phép bạn in ấn bản vẽ của mình ra giấy hoặc xuất ra định dạng file PDF. Hộp thoại Plot cung cấp nhiều tùy chọn để bạn điều chỉnh máy in, khổ giấy, tỷ lệ in, khung nhìn, kiểu nét vẽ (plot style) và nhiều thiết lập khác để đảm bảo bản in hoàn hảo.
• Page Setup (PAGESETUP): Lệnh này giúp bạn thiết lập các thông số in ấn cho một layout hoặc model cụ thể. Các thiết lập này có thể được lưu lại để sử dụng cho các lần in ấn sau, giúp tiết kiệm thời gian và đảm bảo tính nhất quán.
• Export (EXPORT): Lệnh này cho phép bạn xuất file bản vẽ sang nhiều định dạng khác nhau như DWG (định dạng gốc của AutoCAD), DXF, DWF, PDF, BMP, JPG, v.v. Bạn có thể lựa chọn định dạng, vị trí lưu và tên file phù hợp với mục đích sử dụng. Việc này đặc biệt hữu ích khi bạn cần gửi bản vẽ cho đối tác hoặc khách hàng sau khi đã hoàn thành bản vẽ tại nhà.

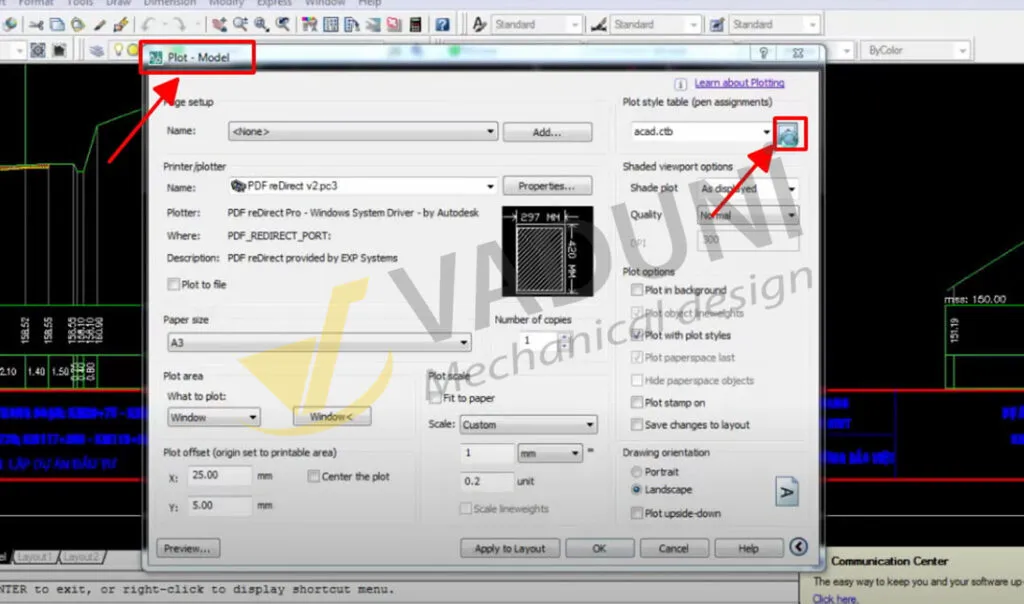

Thiết lập tùy chọn in ấn và xuất file bản vẽ AutoCAD ra định dạng PDF hoặc ảnh, hoàn tất quá trình thiết kế tại nhà

Việc tự học vẽ AutoCAD tại nhà đòi hỏi sự kiên trì và thực hành liên tục. Hãy thường xuyên tìm kiếm các tài liệu, video hướng dẫn trực tuyến, hoặc tham gia các khóa học online chuyên sâu để nâng cao kỹ năng. Đừng ngần ngại tham gia các diễn đàn, cộng đồng những người yêu thích AutoCAD để trao đổi kinh nghiệm, giải đáp thắc mắc và học hỏi từ những người đi trước. Chúc bạn thành công trong hành trình chinh phục AutoCAD và tạo ra nhiều bản vẽ kỹ thuật đẹp, chuyên nghiệp ngay tại không gian riêng của mình!
