Nâng Cao Kỹ Năng Vẽ AutoCAD 2D: Tuyển Tập Đề Thi Thực Hành Chuyên Sâu

Để thành thạo AutoCAD 2D, đặc biệt là ở các cấp độ nâng cao, việc thực hành thường xuyên với các dạng bài tập đa dạng là vô cùng quan trọng. Các đề thi AutoCAD 2D không chỉ giúp người học củng cố kiến thức về các lệnh vẽ mà còn rèn luyện tư duy thiết kế, khả năng đọc hiểu bản vẽ và kỹ năng xử lý tình huống thực tế. Bài viết này tổng hợp các yêu cầu và gợi ý về cách tiếp cận các bài tập Vẽ Autocad 2d Nâng Cao, giúp bạn chinh phục phần mềm một cách hiệu quả.

Bản vẽ kỹ thuật phức tạp thể hiện kỹ năng vẽ AutoCAD 2D nâng cao

Việc luyện tập với các đề thi AutoCAD 2D là phương pháp tối ưu để bạn làm quen và thành thạo các lệnh cơ bản đến nâng cao. Dù bạn học theo hình thức nào, trực tiếp hay online, thì thời gian tự học và thực hành trên phần mềm với các bài tập vẽ là không thể thiếu.

Các Yêu Cầu Cơ Bản Khi Thực Hiện Đề Thi AutoCAD 2D Nâng Cao

Khi bắt đầu một bài thi hoặc bài tập thực hành AutoCAD 2D, việc hiểu rõ các yêu cầu ban đầu là bước đầu tiên để đảm bảo tính chuyên nghiệp và đúng đắn cho bản vẽ của bạn. Các yêu cầu này thường bao gồm:

Quy ước đặt tên tệp: Luôn lưu bản vẽ với định dạng TenThiSinhDuThi.dwg để dễ dàng quản lý và nhận diện.
Thiết lập khổ giấy và tỉ lệ: Chọn khổ giấy phù hợp với yêu cầu đề bài (ví dụ: A2) và thiết lập tỉ lệ bản vẽ chính xác (thường là 1:1 cho giai đoạn vẽ). Đơn vị đo thông thường là Metric (hệ mét).
Hiển thị các thông số đo kích thước: Đảm bảo các thông số kích thước được hiển thị rõ ràng, dễ đọc và tuân thủ các quy chuẩn về ghi kích thước trong bản vẽ kỹ thuật.
Quản lý Layer và tạo khung tên: Thiết lập các Layer riêng biệt cho các loại đối tượng khác nhau (đường bao, đường tâm, đường kích thước, text, hatch) với các thuộc tính nét và màu sắc tương ứng. Tạo khung tên (title block) theo mẫu quy định, bao gồm các thông tin cần thiết như tên dự án, tên bản vẽ, người vẽ, ngày tháng, tỉ lệ, v.v.
Sử dụng lệnh Hatch: Áp dụng lệnh Hatch để tô các khu vực cần thiết trên bản vẽ với các mẫu hoa văn phù hợp, tạo điểm nhấn và thể hiện rõ ràng các vật liệu hoặc kết cấu.

Minh họa lệnh Hatch trong AutoCAD 2D

Chinh Phục Các Dạng Bài Tập Vẽ AutoCAD 2D Nâng Cao

Các bài tập Vẽ Autocad 2d Nâng Cao thường yêu cầu người dùng áp dụng linh hoạt nhiều lệnh khác nhau, từ những lệnh cơ bản nhất đến các lệnh phức tạp hơn, đòi hỏi sự hiểu biết sâu sắc về các tùy chọn và cách kết hợp chúng.

1. Vẽ Chi Tiết Máy và Cơ Khí

Đây là một trong những lĩnh vực phổ biến nhất khi luyện tập vẽ AutoCAD 2D nâng cao. Các bài tập thuộc nhóm này thường bao gồm:

Vẽ các chi tiết máy có hình dạng phức tạp: Yêu cầu sử dụng kết hợp các lệnh tạo hình như LINE, CIRCLE, ARC, RECTANGLE, POLYGON, ELLIPSE.
Sử dụng các lệnh chỉnh sửa nâng cao: TRIM, EXTEND, OFFSET, FILLET, CHAMFER, ARRAY, MIRROR, MOVE, COPY, ROTATE, SCALE để hoàn thiện hình dạng và kích thước của chi tiết.
Thực hiện các phép biến đổi và hiệu chỉnh: Tạo đối xứng, xoay, co giãn, cắt gọt, bo tròn góc, vát cạnh một cách chính xác theo yêu cầu.

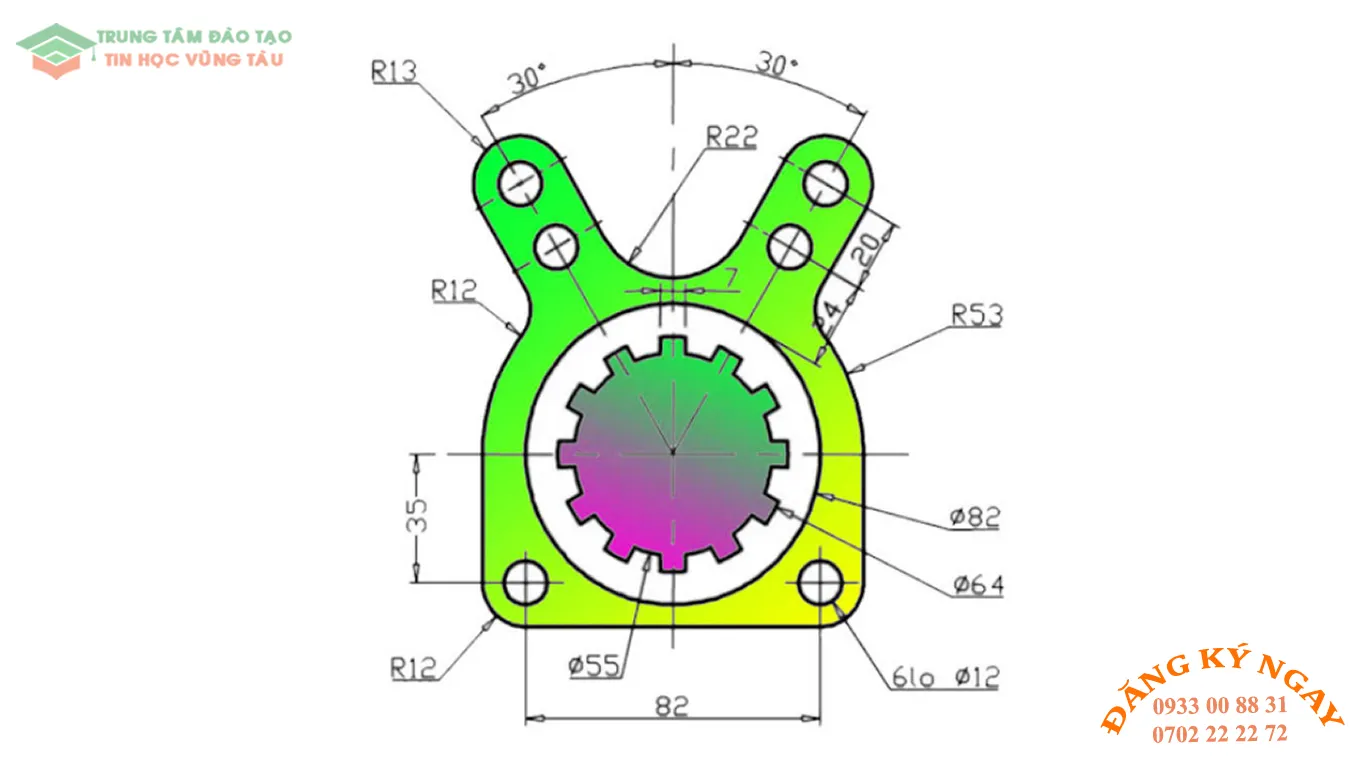

Bản vẽ chi tiết máy sử dụng các lệnh chỉnh sửa nâng cao trong AutoCAD 2D

2. Bản Vẽ Kiến Trúc và Quy Hoạch

Các bài tập trong lĩnh vực này đòi hỏi kỹ năng thể hiện không gian và bố cục:

Vẽ mặt bằng, mặt đứng, mặt cắt công trình: Sử dụng các lệnh vẽ đường, khối, và kỹ năng tạo lớp để thể hiện tường, cửa sổ, cửa đi, cầu thang, nội thất.
Tạo các block (khối) tùy chỉnh: Xây dựng các thư viện block cho các đối tượng thường dùng như cửa, cửa sổ, cây xanh, nội thất để tiết kiệm thời gian và đảm bảo tính nhất quán.
Sử dụng lệnh XLINE và RAY: Tạo các đường gióng vô tận hoặc tia để hỗ trợ việc định vị và căn chỉnh các yếu tố kiến trúc.
Áp dụng kỹ thuật ghi chú và tô bóng: Sử dụng lệnh TEXT, MTEXT để ghi chú các thông tin cần thiết và lệnh HATCH để thể hiện vật liệu, tạo bóng đổ, tăng tính trực quan cho bản vẽ kiến trúc.

Bản vẽ mặt bằng kiến trúc chi tiết với chú thích và tô hatch

3. Bản Vẽ Điện – Nước và Cơ Điện (MEP)

Các bản vẽ kỹ thuật chuyên ngành này yêu cầu độ chính xác cao và tuân thủ các tiêu chuẩn riêng:

Vẽ sơ đồ nguyên lý, sơ đồ không gian: Thể hiện các đường ống, dây dẫn, thiết bị điện, hệ thống thông gió một cách logic và rõ ràng.
Sử dụng các ký hiệu chuyên ngành: Làm quen và áp dụng các ký hiệu chuẩn cho các thiết bị và vật liệu trong từng lĩnh vực cụ thể.
Quản lý các lớp phức tạp: Thiết lập hệ thống Layer khoa học để phân biệt rõ ràng các hệ thống (điện, nước, gas, HVAC) và các loại thiết bị.
Sử dụng các lệnh vẽ đường nét chuyên dụng: Vẽ các loại đường nét phù hợp với tiêu chuẩn kỹ thuật cho từng hệ thống.

Sơ đồ hệ thống điện vẽ bằng AutoCAD 2D với các ký hiệu chuẩn

4. Bản Vẽ Lắp Ráp và Kết Cấu

Các bài tập này tập trung vào việc thể hiện mối liên hệ giữa các bộ phận và cấu trúc tổng thể:

Vẽ các cụm lắp ghép: Yêu cầu thể hiện cách các chi tiết được kết hợp với nhau, sử dụng các phương pháp chiếu và mặt cắt để làm rõ cấu trúc.
Đánh số thứ tự các chi tiết: Ghi chú rõ ràng số thứ tự của từng chi tiết trong bản vẽ lắp ráp để dễ dàng tham chiếu với bảng kê vật tư.
Sử dụng lệnh EXPLODE và JOIN: Tách các khối lắp ghép phức tạp thành các chi tiết riêng lẻ hoặc ngược lại, kết hợp các đối tượng đơn lẻ thành một khối.
Hiển thị các mối nối và liên kết: Vẽ chi tiết các loại bu lông, mối hàn, khớp nối để thể hiện phương pháp lắp ráp.

Bản vẽ lắp ráp cơ khí thể hiện sự kết nối giữa các chi tiết

Các Lệnh AutoCAD 2D Nâng Cao Thường Gặp

Để thực hiện hiệu quả các bài tập vẽ AutoCAD 2D nâng cao, việc nắm vững và sử dụng thành thạo các nhóm lệnh sau là rất cần thiết:

Lệnh vẽ cơ bản và nâng cao: LINE, CIRCLE, ARC, RECTANGLE, POLYGON, ELLIPSE, PLINE (đường polyline), DONUT, SPHERE (trong không gian 3D nhưng thường được dùng để tham chiếu).
Lệnh chỉnh sửa: MOVE, COPY, ROTATE, SCALE, MIRROR, TRIM, EXTEND, FILLET, CHAMFER, OFFSET, ARRAY (mảng), TRIM, EXTEND, BREAK, JOIN, CHPROP.
Lệnh tạo đối tượng phức tạp: HATCH, GRADIENT, TEXT, MTEXT, DIMENSION (tất cả các kiểu ghi kích thước: DIMLINEAR, DIMANGULAR, DIMDIAMETER, DIMRADIUS, DIMORDINATE, QLEADER).
Lệnh quản lý bản vẽ: LAYER, COLOR, LINETYPE, LTMANAGER, PLOT, WBLOCK, PURGE, STYLE (text style, dimension style).
Lệnh hỗ trợ vẽ: OSNAP (Object Snap), GRID, SNAP, ORTHO, POLAR, TRACKING.
Lệnh tạo khối và quản lý đối tượng: BLOCK, INSERT, EXPLODE, XREF (External Reference).
Lệnh tùy chỉnh môi trường làm việc: UNITS, LIMITS, ZOOM, PAN.

Giao diện AutoCAD 2D với các thanh công cụ hiển thị nhiều lệnh vẽ và chỉnh sửa

Việc luyện tập đều đặn với các đề thi AutoCAD 2D từ cơ bản đến nâng cao sẽ giúp bạn xây dựng nền tảng vững chắc, phát triển kỹ năng giải quyết vấn đề và tự tin áp dụng AutoCAD vào công việc thực tế. Hãy kiên trì thực hành để đạt được mục tiêu của mình.
