Hướng Dẫn Chi Tiết Cách Vẽ 3D Trên CAD: Khám Phá Các Lệnh Cơ Bản và Nâng Cao Trong AutoCAD

Học cách vẽ 3D trên CAD, cụ thể là AutoCAD 3D, là một kỹ năng vô cùng giá trị. Mặc dù thị trường có nhiều phần mềm thiết kế 3D chuyên biệt như SketchUp hay Revit với nhiều công cụ và ưu điểm vượt trội, nhưng khả năng chuyển đổi nhanh chóng từ bản vẽ 2D sang 3D ngay trong AutoCAD vẫn là một lợi thế lớn, giúp tối ưu quy trình làm việc. Bài viết này sẽ hướng dẫn bạn từng bước cách vẽ 3D trong AutoCAD một cách hiệu quả và dễ hiểu.

Cách Chuyển Giao Diện AutoCAD Từ 2D Sang 3D

Để bắt đầu hành trình dựng hình 3D trên CAD, bước đầu tiên và quan trọng nhất là chuyển đổi giao diện làm việc từ môi trường 2D quen thuộc sang giao diện 3D chuyên dụng. Việc này giúp bạn tiếp cận các công cụ và thanh Ribbon được tối ưu hóa cho công việc thiết kế khối.

Thực hiện theo các bước sau để chuyển giao diện:

• Trên thanh trạng thái (Status Bar) của AutoCAD, tìm và chọn biểu tượng tùy chọn Workspace Switching (thường có hình bánh răng hoặc biểu tượng tương tự).
• Từ danh sách hiện ra, chọn mục “3D Basics” hoặc “3D Modeling” tùy thuộc vào phiên bản AutoCAD bạn đang sử dụng.

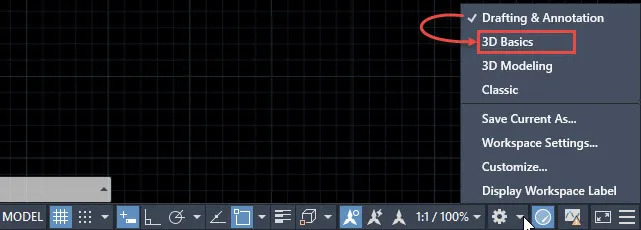

Hướng dẫn chuyển đổi giao diện AutoCAD từ 2D sang 3D cơ bản

Sau khi chọn, thanh Ribbon của AutoCAD sẽ tự động chuyển đổi sang giao diện thiết kế 3D. Giao diện mới này sẽ hiển thị các thẻ (tab) và nhóm công cụ được tổ chức lại để phục vụ tốt nhất cho việc dựng hình và chỉnh sửa các đối tượng 3 chiều.

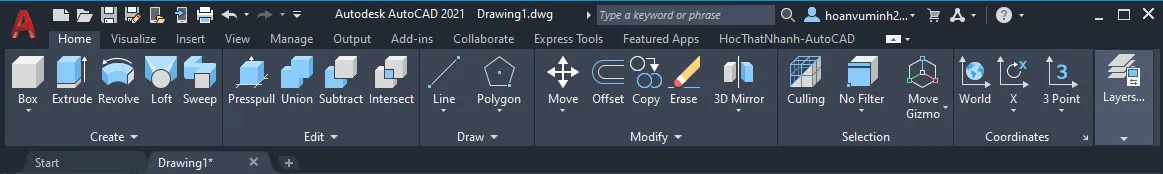

Giao diện Ribbon AutoCAD 3D sau khi chuyển đổi, hiển thị các tab công cụ chuyên dụng

Các thẻ chính trên thanh Ribbon trong môi trường 3D thường bao gồm: Home, Visualize, Insert, View, Manage, Output, Add-ins, Collaborate, Express tools, và Featured Apps. Mỗi thẻ chứa các công cụ chuyên biệt giúp bạn kiểm soát mọi khía cạnh của mô hình 3D.

Các Lệnh Dựng Hình Khối 3D Cơ Bản Trong AutoCAD

Trong AutoCAD 3D, các công cụ dựng hình và hiệu chỉnh nằm chủ yếu trong các nhóm “Create” và “Edit” trên thẻ Home, khác với các nhóm “Draw” và “Modify” trong môi trường 2D. Hãy cùng khám phá những lệnh cơ bản và mạnh mẽ giúp bạn dễ dàng vẽ 3D trên CAD.

Lệnh Box: Tạo Khối Hộp 3D Đa Dạng

Lệnh Box là một công cụ cơ bản nhưng cực kỳ quan trọng để tạo ra các khối hộp 3D với kích thước dài x rộng x cao mong muốn. Bạn có thể dễ dàng xác định các cạnh và chiều cao của khối.

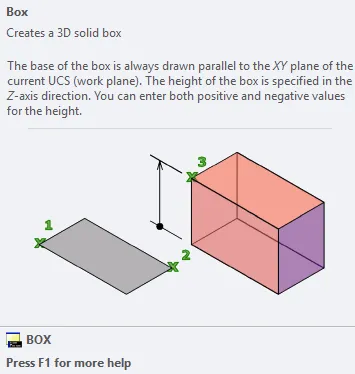

Sử dụng lệnh Box để vẽ khối hộp 3D trong AutoCAD với các tùy chọn kích thước

Ngoài khối hộp chữ nhật, trong danh sách công cụ của Box trên Ribbon, AutoCAD còn cung cấp nhiều hình dạng khối cơ bản khác mà bạn có thể sử dụng ngay lập tức để khởi tạo mô hình 3D:

• Cylinder: Dựng hình trụ.
• Cone: Tạo hình nón.
• Sphere: Vẽ hình cầu.
• Pyramid: Tạo khối đa giác đa mặt, thường dùng cho hình kim tự tháp.
• Wedge: Dựng hình nêm.
• Torus: Tạo hình bánh xe hoặc vòng xuyến.
• Polysolid: Dựng hình có đường sinh là polyline và mặt cắt ngang là hình chữ nhật, rất linh hoạt cho các cấu trúc tường hoặc đường ống.

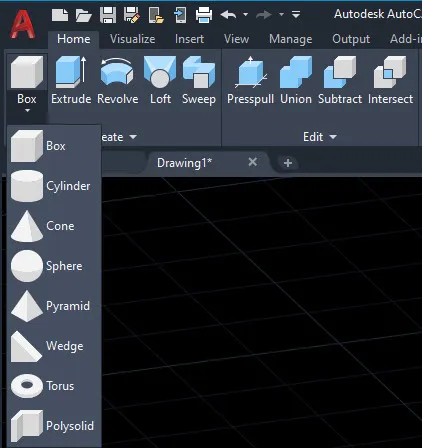

Menu thả xuống các hình khối 3D cơ bản như trụ, nón, cầu, kim tự tháp trong AutoCAD

Lệnh Extrude: Nâng Cao Từ Bản Vẽ 2D Lên 3D

Lệnh Extrude (lệnh tắt: EXT) là một trong những lệnh được sử dụng nhiều nhất khi bạn muốn chuyển đổi các đối tượng 2D thành khối 3D. Nó cho phép bạn tạo ra một khối đặc bằng cách kéo dài một biên dạng 2D theo một hướng và chiều cao nhất định.

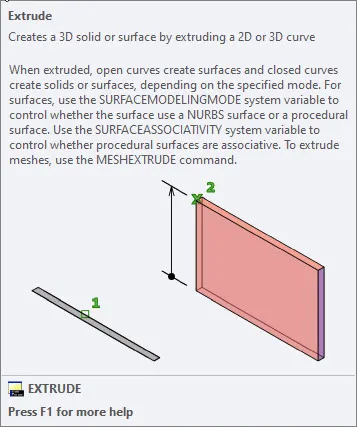

Minh họa lệnh Extrude để tạo khối 3D từ đối tượng 2D trong AutoCAD

Lệnh Revolve: Dựng Hình Khối Tròn Xoay Hiệu Quả

Lệnh Revolve được dùng để tạo khối tròn xoay bằng cách xoay một đối tượng 2D xung quanh một trục nằm cùng mặt phẳng với đối tượng đó. Đây là lệnh lý tưởng để tạo ra các chi tiết có hình dạng đối xứng trục như bình hoa, trục máy, hoặc các chi tiết tiện.

Nếu đối tượng 2D là một biên dạng khép kín, lệnh sẽ tạo ra một khối đặc (solid). Ngược lại, nếu biên dạng hở, bạn sẽ chỉ tạo được bề mặt (surface).

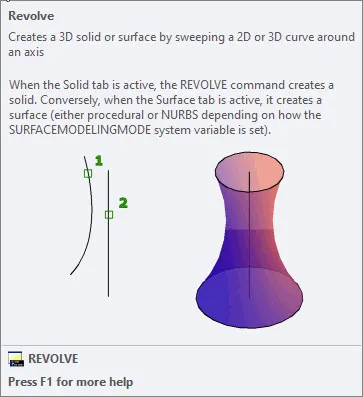

Ví dụ về lệnh Revolve để dựng khối 3D tròn xoay từ biên dạng 2D và trục quay trong CAD

Lệnh Loft: Tạo Khối Theo Mặt Cắt Đa Dạng

Lệnh Loft cho phép bạn tạo khối hoặc bề mặt 3D bằng cách nội suy giữa một loạt các mặt cắt (cross-sections) được chỉ định. Các mặt cắt này có thể là các đường cong mở hoặc đóng, kín hoặc rỗng, phẳng hoặc không phẳng. Lệnh Loft rất mạnh mẽ để tạo ra các hình dạng phức tạp, hữu cơ mà các lệnh khác khó có thể thực hiện được.

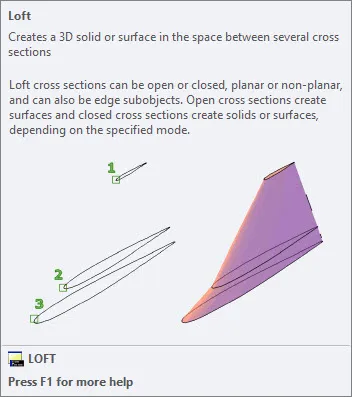

Thực hiện lệnh Loft để tạo hình khối 3D phức tạp từ nhiều mặt cắt khác nhau trong AutoCAD

Lệnh Sweep: Dựng Hình Theo Đường Dẫn Cụ Thể

Lệnh Sweep trong CAD được sử dụng để tạo khối đặc hoặc bề mặt bằng cách “quét” một biên dạng 2D dọc theo một đường dẫn (path) được chỉ định. Đây là công cụ hữu ích để tạo ra các ống, dây dẫn, tay vịn cầu thang, hoặc các cấu trúc có hình dạng nhất quán dọc theo một tuyến đường.

Quá trình thực hiện lệnh Sweep thường gồm hai bước chính: chọn biên dạng (profile) và sau đó chọn đường dẫn (path) để tạo khối.

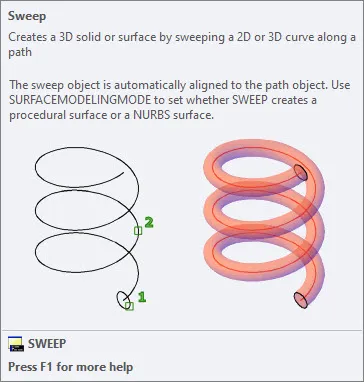

Quy trình sử dụng lệnh Sweep để tạo khối 3D bằng cách di chuyển biên dạng dọc theo một đường dẫn

Lệnh Presspull: Thao Tác Trực Quan Với Khối 3D

Lệnh Presspull là một công cụ cực kỳ trực quan để tạo hoặc điều chỉnh vật rắn hay bề mặt 3D. Bạn chỉ cần nhấp vào một vùng biên dạng kín (loop) trên đối tượng, sau đó kéo để tạo khối mới hoặc thay đổi kích thước của khối hiện có.

Lệnh này thường được sử dụng khi bạn muốn thay đổi kích thước hoặc kéo dài một phần của khối 3D theo các phương khác nhau một cách nhanh chóng, tương tự như chức năng stretch trong môi trường 2D nhưng áp dụng cho không gian 3D.

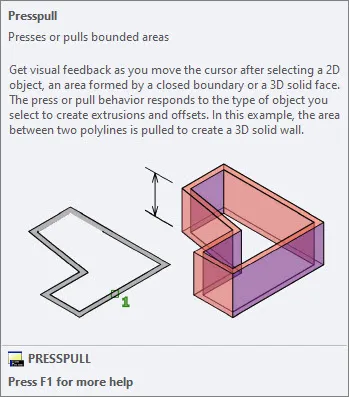

Minh họa lệnh Presspull giúp điều chỉnh kích thước hoặc tạo khối 3D trực tiếp từ biên dạng

Các Lệnh Boolean Quan Trọng Trong Việc Chỉnh Sửa Khối 3D

Sau khi tạo các khối 3D riêng lẻ, bạn thường cần kết hợp hoặc cắt ghép chúng để tạo ra hình dạng phức tạp hơn. Các lệnh Boolean (Union, Subtract, Intersect) là công cụ không thể thiếu trong quá trình này.

Lệnh Union: Hợp Nhất Các Khối 3D

Lệnh Union (lệnh tắt: UNI) được sử dụng để kết hợp hai hoặc nhiều đối tượng bề mặt hoặc khối 3D thành một đối tượng duy nhất. Điều này giúp đơn giản hóa mô hình và loại bỏ các bề mặt bên trong không cần thiết, tạo ra một khối liền mạch.

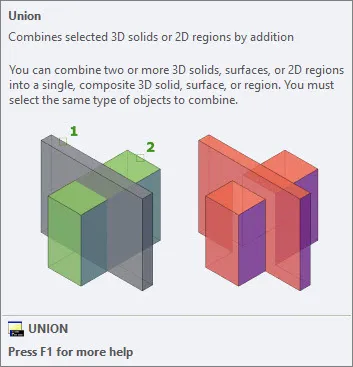

Kết quả của lệnh Union khi hợp nhất hai hoặc nhiều khối 3D thành một đối tượng duy nhất trong CAD

Lệnh Subtract: Cắt Bỏ Phần Giao Nhau Từ Khối Gốc

Lệnh Subtract (lệnh tắt: SU) cho phép bạn tạo ra một đối tượng bề mặt hoặc khối 3D bằng cách loại bỏ phần giao của đối tượng gốc với đối tượng được chọn để trừ. Đây là lệnh rất hữu ích để tạo các lỗ, rãnh, hoặc các chi tiết khoét trên khối.

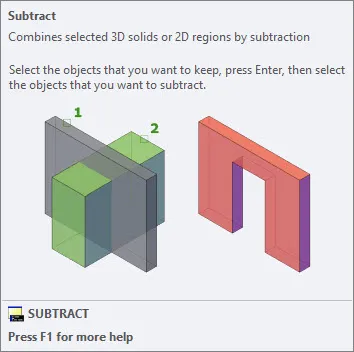

Ứng dụng lệnh Subtract để loại bỏ phần giao của các khối 3D, tạo ra hình dạng phức tạp

Lệnh Intersect: Giữ Lại Phần Giao Chung Của Các Khối

Lệnh Intersect (lệnh tắt: IN) được sử dụng để tạo ra một đối tượng 3D mới từ phần thể tích chung, hay phần giao nhau, giữa các đối tượng được chọn. Lệnh này thường dùng để tạo ra các hình dạng độc đáo từ sự chồng chéo của nhiều khối đơn giản.

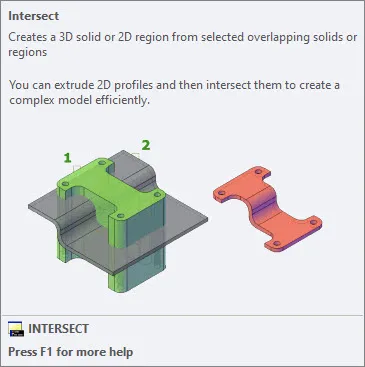

Minh họa lệnh Intersect để trích xuất phần giao nhau giữa các khối 3D, tạo ra đối tượng mới

Trên đây là hướng dẫn chi tiết về cách chuyển giao diện làm việc và giới thiệu các lệnh cơ bản nhưng mạnh mẽ để bạn có thể bắt đầu vẽ 3D trên CAD một cách hiệu quả. Việc nắm vững các lệnh này không chỉ giúp bạn làm chủ AutoCAD 3D mà còn tạo nền tảng vững chắc khi chuyển sang các phần mềm thiết kế 3D chuyên nghiệp khác như Revit, giúp bạn nhanh chóng thích nghi và phát triển kỹ năng thiết kế của mình.
