Tường Chắn Đất Có Cốt: Giải Pháp Chắc Chắn Cho Mọi Công Trình
Bạn có bao giờ tự hỏi làm thế nào mà những con đường hay tòa nhà cao tầng có thể vững chãi trên những khu đất có địa hình dốc, hay khi cần mở rộng không gian mà không ảnh hưởng đến công trình hiện hữu? Bí mật nằm ở những công trình kỹ thuật tưởng chừng đơn giản nhưng lại vô cùng quan trọng: Tường Chắn đất Có Cốt. Đây không chỉ là một bức tường đơn thuần, mà là một hệ thống kỹ thuật phức tạp, được thiết kế để chống lại áp lực của đất, nước và các tải trọng khác, đảm bảo sự ổn định và an toàn cho mọi công trình. Trong bài viết này, chúng ta sẽ cùng nhau “mổ xẻ” Tường Chắn đất Có Cốt, từ những nguyên lý cơ bản nhất cho đến các ứng dụng thực tế, giúp bạn có cái nhìn toàn diện và sâu sắc về giải pháp địa kỹ thuật này.
Địa kỹ thuật công trình: Nền móng vững chắc cho sự phát triển
Trước khi đi sâu vào chi tiết về tường chắn đất có cốt, chúng ta cần hiểu rõ hơn về lĩnh vực Địa kỹ thuật công trình. Đây là một ngành khoa học kỹ thuật chuyên nghiên cứu về hành vi của đất, đá và các vật liệu liên quan dưới tác động của các công trình xây dựng. Nói một cách dân dã, địa kỹ thuật giúp chúng ta hiểu đất “nghĩ” gì, “cảm” gì khi có một công trình đè lên, từ đó đưa ra các giải pháp thiết kế, thi công an toàn và hiệu quả nhất. Không có địa kỹ thuật, những cây cầu nối liền đôi bờ, những tòa nhà chọc trời vươn cao, hay thậm chí là những con đường xuyên núi sẽ khó lòng tồn tại vững chãi.
Những Nguyên Tắc Cơ Bản Của Tường Chắn Đất Có Cốt
Vậy, tường chắn đất có cốt hoạt động như thế nào để có thể giữ yên một khối đất khổng lồ? Điểm mấu chốt nằm ở việc kết hợp giữa vật liệu nền (thường là đất tại chỗ hoặc đất đắp) với các vật liệu tăng cường có cường độ chịu kéo cao. Những vật liệu tăng cường này, hay còn gọi là “cốt”, có thể là các dải địa kỹ thuật (geotextile, geogrid), lưới thép, hoặc các tấm vật liệu tổng hợp khác. Chúng được bố trí xen kẽ với lớp đất đắp theo một quy luật nhất định, tạo thành một khối ổn định và có khả năng tự chống đỡ.
Nguyên lý hoạt động cơ bản dựa trên sự phân tán ứng suất và tăng cường khả năng kháng cắt của khối đất. Khi có tải trọng từ đất phía sau, các lớp cốt sẽ chịu ứng suất kéo, đồng thời truyền và phân tán ứng suất này sang các vùng đất lân cận và các lớp cốt khác. Điều này giống như việc bạn đan một tấm lưới chắc chắn để giữ cho các sợi tơ không bị bung ra, tạo nên một kết cấu mạnh mẽ hơn hẳn so với chỉ các sợi tơ đơn lẻ.
{width=800 height=209}
Tại Sao Cần Đến Tường Chắn Đất Có Cốt?
Trong xây dựng, có nhiều loại tường chắn đất khác nhau, mỗi loại có ưu nhược điểm và phạm vi ứng dụng riêng. Tuy nhiên, tường chắn đất có cốt nổi lên như một giải pháp tối ưu trong nhiều trường hợp nhờ vào những lợi ích vượt trội:
- Tính kinh tế: So với các loại tường chắn truyền thống như tường bê tông cốt thép hay tường trọng lực, tường chắn đất có cốt thường sử dụng vật liệu địa phương (đất đắp), giúp giảm đáng kể chi phí vật liệu và vận chuyển.
- Thi công nhanh chóng: Quy trình thi công tường chắn đất có cốt tương đối đơn giản, không đòi hỏi các máy móc hạng nặng phức tạp, giúp rút ngắn tiến độ thi công đáng kể.
- Linh hoạt và thích ứng: Cấu trúc linh hoạt của tường chắn đất có cốt giúp nó thích ứng tốt với các điều kiện địa chất và địa hình khác nhau, kể cả những nền đất yếu. Khả năng biến dạng nhỏ của nó cũng giúp giảm thiểu ảnh hưởng đến các công trình lân cận.
- Thân thiện với môi trường: Việc tận dụng đất tại chỗ làm vật liệu đắp giúp giảm lượng khai thác, vận chuyển và xử lý đất đá, góp phần bảo vệ môi trường.
- Khả năng chịu tải cao: Với sự kết hợp khoa học giữa đất và vật liệu tăng cường, tường chắn đất có cốt có khả năng chịu được áp lực đất lớn, đảm bảo an toàn cho các công trình cao hoặc nằm trên địa hình dốc.
- Tính thẩm mỹ: Bề mặt của tường chắn đất có cốt có thể được hoàn thiện bằng nhiều vật liệu khác nhau như đá ốp, thảm thực vật, tạo nên cảnh quan hài hòa và đẹp mắt.
Cấu Tạo Cơ Bản Của Một Tường Chắn Đất Có Cốt
Để hiểu rõ hơn về cách nó hoạt động, chúng ta cùng xem xét cấu tạo tường chắn đất. Một tường chắn đất có cốt điển hình bao gồm các thành phần chính sau:
- Lớp đất đắp: Đây là vật liệu chính tạo nên khối tường. Thông thường, đất được sử dụng là loại đất rời, có khả năng thoát nước tốt và cường độ chịu cắt cao. Đất này cần được đầm chặt đúng kỹ thuật để đảm bảo sự ổn định của toàn bộ khối.
- Vật liệu tăng cường (cốt): Như đã đề cập, đây là thành phần chịu kéo chính của hệ thống. Các loại vật liệu phổ biến bao gồm:
- Lưới địa kỹ thuật (Geogrid): Có cấu trúc dạng lưới với các mắt lưới vuông hoặc chữ nhật, khả năng chịu kéo rất cao và khả năng khóa chặt với đất tốt.
- Vải địa kỹ thuật (Geotextile): Có thể là loại không dệt hoặc dệt kim, với khả năng lọc, phân cách và gia cường.
- Thép cường độ cao: Các thanh thép hoặc lưới thép cũng có thể được sử dụng làm cốt cho những yêu cầu chịu lực đặc biệt.
- Lớp mặt tường: Đây là lớp bao che phía trước của tường, có thể là bê tông đúc sẵn, đá ốp, hoặc các vật liệu tạo thẩm mỹ khác. Lớp này không chỉ có tác dụng trang trí mà còn giúp bảo vệ đất đắp khỏi tác động của thời tiết và xói mòn.
- Hệ thống thoát nước (nếu cần): Tùy thuộc vào điều kiện địa chất và mức độ ẩm, hệ thống thoát nước có thể được bố trí phía sau tường hoặc trong khối đắp để giảm áp lực nước lên tường, tăng cường độ ổn định.
Các Nguyên Lý Thiết Kế Tường Chắn Đất Có Cốt
Thiết kế một tường chắn đất có cốt đòi hỏi sự hiểu biết sâu sắc về cơ học đất và kết cấu. Các kỹ sư địa kỹ thuật phải xem xét nhiều yếu tố để đảm bảo tường chắn hoạt động an toàn và hiệu quả.
Ổn định Nội bộ
Đây là yếu tố quan trọng nhất, liên quan đến sự ổn định của chính khối đất được gia cố. Các phân tích cần đánh giá:
- Trượt trong khối đất: Đảm bảo không có mặt trượt nào hình thành trong khối đất đắp có cốt.
- Kéo đứt cốt: Kiểm tra xem vật liệu tăng cường có chịu được lực kéo do đất gây ra hay không.
- Bám dính giữa cốt và đất: Đảm bảo lực ma sát giữa vật liệu tăng cường và đất đủ lớn để truyền ứng suất hiệu quả.
Ổn định Bề mặt
Tường chắn đất có cốt cần đảm bảo không bị trượt hoặc lật trên nền đất yếu bên dưới. Các đánh giá bao gồm:
- Trượt tổng thể: Phân tích ổn định của toàn bộ khối đất bao gồm tường chắn và nền đất bên dưới.
- Lật: Kiểm tra xem tường chắn có xu hướng bị lật về phía trước do áp lực đất hay không.
- Thủng nền: Đảm bảo nền đất bên dưới đủ khả năng chịu tải để không bị thủng do áp lực từ khối tường.
{width=800 height=800}
Tải trọng Tác động
Các tải trọng mà tường chắn đất có cốt phải chịu bao gồm:
- Áp lực đất tĩnh: Trọng lượng của khối đất phía sau tường.
- Áp lực nước: Do sự hiện diện của nước ngầm hoặc nước mưa đọng lại.
- Tải trọng bề mặt: Các tải trọng từ xe cộ, công trình xây dựng phía trên mái dốc.
- Tải trọng động đất: Trong các vùng có nguy cơ động đất, yếu tố này cần được xem xét kỹ lưỡng.
Để giải quyết các bài toán phức tạp này, các kỹ sư thường sử dụng các phần mềm chuyên dụng để phân tích và mô phỏng hành vi của tường chắn dưới các điều kiện tải trọng khác nhau. Việc tính toán tường chắn đất bê tông cốt thép hay các loại tường có cốt khác đều dựa trên những nguyên tắc tương tự, nhưng có sự điều chỉnh phù hợp với vật liệu và cấu tạo cụ thể.
Các Loại Vật Liệu Tăng Cường Phổ Biến
Sự đa dạng của vật liệu tăng cường là một trong những yếu tố làm nên sự linh hoạt của tường chắn đất có cốt. Dưới đây là một số loại phổ biến:
- Lưới địa kỹ thuật (Geogrid): Đây là vật liệu được ưa chuộng nhất hiện nay. Lưới địa kỹ thuật có cấu trúc dạng mạng lưới với độ bền kéo cao theo nhiều hướng. Các mắt lưới có khả năng “khóa” vào đất đắp, tạo ra sự liên kết chặt chẽ và phân tán ứng suất hiệu quả.
- Vải địa kỹ thuật (Geotextile): Vải địa kỹ thuật có thể được sử dụng để tăng cường khả năng chịu kéo hoặc như một lớp phân cách, lọc nước. Loại vải không dệt thường có khả năng thoát nước tốt hơn, trong khi vải dệt kim thường có độ bền kéo cao hơn.
- Vật liệu tổng hợp: Sự kết hợp giữa lưới địa kỹ thuật và vải địa kỹ thuật có thể tạo ra những vật liệu có tính năng vượt trội, đáp ứng các yêu cầu kỹ thuật khắt khe hơn.

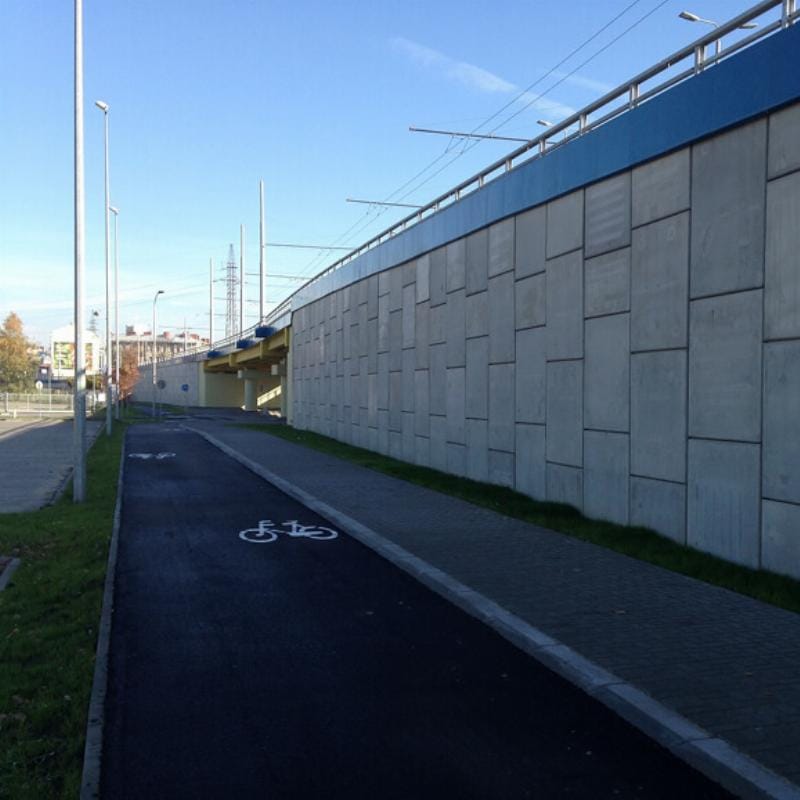

Ứng Dụng Thực Tế Của Tường Chắn Đất Có Cốt Tại Việt Nam
Tại Việt Nam, với địa hình đa dạng và nhu cầu phát triển hạ tầng mạnh mẽ, tường chắn đất có cốt đã và đang được ứng dụng rộng rãi trong nhiều dự án, mang lại hiệu quả cao về cả kỹ thuật và kinh tế.
- Xây dựng đường giao thông: Đây là lĩnh vực ứng dụng phổ biến nhất. Tường chắn đất có cốt được sử dụng để mở rộng mặt đường trên các sườn đồi núi, tạo hành lang an toàn, xử lý nền đất yếu, hoặc xây dựng các bờ kè bảo vệ đường.
- Xây dựng công trình dân dụng: Trong các khu đô thị có diện tích hạn chế, tường chắn đất có cốt giúp tạo mặt bằng cho các công trình nhà ở, trung tâm thương mại, hoặc các công trình ngầm.
- Khu công nghiệp và cảng biển: Tường chắn đất có cốt được sử dụng để xây dựng các bến cảng, kho bãi, khu vực sản xuất, giúp tối ưu hóa không gian và đảm bảo an toàn cho các hoạt động.
- Công trình thủy lợi: Xây dựng các bờ đê, đập, hoặc gia cố các khu vực ven sông, hồ để chống xói lở.
- Công trình xử lý chất thải: Tường chắn đất có cốt có thể được dùng để xây dựng các lớp bao che cho bãi rác hoặc các công trình xử lý chất thải khác.
Điển hình như tại các dự án mở rộng Quốc lộ 1A, cao tốc Nội Bài – Lào Cai, hay các khu đô thị mới ở các thành phố lớn, chúng ta có thể dễ dàng bắt gặp hình ảnh của những bức tường chắn đất có cốt vững chãi, góp phần tạo nên diện mạo hiện đại cho hạ tầng giao thông và đô thị Việt Nam.
{width=800 height=529}
So Sánh Tường Chắn Đất Có Cốt Với Các Loại Tường Khác
Để hiểu rõ hơn về ưu thế của tường chắn đất có cốt, chúng ta có thể so sánh nó với một số loại tường chắn truyền thống:
- Tường chắn đất trọng lực: Loại tường này hoạt động dựa trên trọng lượng bản thân để giữ đất. Chúng thường rất đồ sộ, tốn nhiều vật liệu và không gian. Tường chắn đất trọng lực là gì chỉ đơn giản là một khối vật liệu lớn có khả năng tự chống đỡ. Trong khi đó, tường chắn đất có cốt lại mỏng hơn, sử dụng ít vật liệu hơn và có khả năng chịu lực tốt hơn với diện tích nhỏ.
- Tường chắn bê tông cốt thép: Đây là giải pháp rất phổ biến và hiệu quả, nhưng chi phí thi công và thời gian thi công thường cao hơn so với tường chắn đất có cốt. Việc tính toán tường chắn đất bê tông cốt thép cũng đòi hỏi kỹ thuật cao hơn. Tường chắn đất có cốt mang lại sự linh hoạt và kinh tế hơn cho nhiều dự án.
- Tường chắn MSE (Mechanically Stabilized Earth Wall): Thực chất, tường chắn MSE là tên gọi chung cho các hệ thống tường chắn đất có cốt sử dụng các vật liệu tăng cường cơ học. Tên gọi này nhấn mạnh vào việc sử dụng cơ học để ổn định khối đất. Tường chắn đất có cốt là một dạng cụ thể của tường chắn MSE.
Thách Thức và Xu Hướng Phát Triển
Mặc dù mang lại nhiều lợi ích, việc triển khai tường chắn đất có cốt cũng đối mặt với một số thách thức. Yếu tố quan trọng nhất là chất lượng của vật liệu tăng cường và kỹ thuật thi công. Sự lựa chọn vật liệu không phù hợp, quy trình đầm nén đất không đảm bảo hoặc thiết kế sai sót có thể dẫn đến những rủi ro về an toàn.
Tuy nhiên, ngành địa kỹ thuật đang không ngừng phát triển. Các xu hướng mới đang định hình tương lai của tường chắn đất có cốt:
- Vật liệu tăng cường tiên tiến: Nghiên cứu và phát triển các loại vật liệu mới có cường độ cao hơn, độ bền vượt trội và khả năng chống ăn mòn tốt hơn.
- Mô hình hóa và phân tích số: Ứng dụng các công nghệ mô phỏng tiên tiến để dự đoán chính xác hơn hành vi của tường chắn dưới các điều kiện tải trọng phức tạp.
- Thiết kế thông minh và tự động hóa: Phát triển các phần mềm thiết kế tự động, giúp tối ưu hóa vật liệu và quy trình thi công, giảm thiểu sai sót của con người.
- Ứng dụng trong các dự án phức tạp: Mở rộng phạm vi ứng dụng sang các dự án có yêu cầu kỹ thuật cao hơn, như tường chắn đất cao lớn, tường chắn đất trong môi trường biển, hoặc kết hợp với các giải pháp nền móng khác.
- Bền vững và thân thiện môi trường: Tập trung vào việc sử dụng vật liệu tái chế, giảm thiểu tác động môi trường và tăng cường khả năng phục hồi của công trình.
Câu Hỏi Thường Gặp
Tường chắn đất có cốt khác gì với tường chắn đất thông thường?
Tường chắn đất có cốt sử dụng vật liệu tăng cường như lưới địa kỹ thuật để tăng cường khả năng chịu kéo của khối đất, trong khi tường chắn đất thông thường (như tường trọng lực) chỉ dựa vào trọng lượng bản thân.
Vật liệu tăng cường nào thường được sử dụng trong tường chắn đất có cốt?
Các vật liệu phổ biến bao gồm lưới địa kỹ thuật (geogrid), vải địa kỹ thuật (geotextile), và đôi khi là thép cường độ cao.
Ưu điểm chính của tường chắn đất có cốt là gì?
Ưu điểm nổi bật là tính kinh tế, thi công nhanh chóng, linh hoạt, thích ứng tốt với địa hình và môi trường, cùng khả năng chịu tải cao.
Chi phí xây dựng tường chắn đất có cốt có đắt không?
Thường thì chi phí xây dựng tường chắn đất có cốt sẽ thấp hơn so với các loại tường chắn bê tông cốt thép hoặc tường trọng lực nhờ vào việc sử dụng vật liệu địa phương và quy trình thi công đơn giản.
Tường chắn đất có cốt có an toàn không?
Khi được thiết kế đúng tiêu chuẩn và thi công bởi đội ngũ chuyên nghiệp, tường chắn đất có cốt là một giải pháp cực kỳ an toàn và ổn định cho các công trình.
Ứng dụng phổ biến nhất của tường chắn đất có cốt tại Việt Nam là gì?
Ứng dụng phổ biến nhất là trong các dự án xây dựng đường giao thông, đặc biệt là các tuyến đường qua vùng đồi núi, cần xử lý các sườn dốc.
Làm thế nào để đảm bảo chất lượng thi công tường chắn đất có cốt?
Cần tuân thủ chặt chẽ quy trình thiết kế, lựa chọn vật liệu đạt chuẩn, và giám sát chặt chẽ quá trình đầm nén đất và lắp đặt vật liệu tăng cường.
Kết Luận
Tường chắn đất có cốt không còn là một khái niệm xa lạ trong ngành xây dựng hiện đại. Nó là minh chứng cho sự sáng tạo không ngừng của con người trong việc chinh phục thiên nhiên, tạo ra những công trình vững chãi và bền vững. Với những ưu điểm vượt trội về kinh tế, kỹ thuật và môi trường, tường chắn đất có cốt chắc chắn sẽ tiếp tục đóng vai trò quan trọng trong sự phát triển hạ tầng của Việt Nam và thế giới. Hiểu rõ về giải pháp này không chỉ giúp bạn đánh giá cao hơn những công trình xung quanh, mà còn mở ra những tiềm năng ứng dụng mới trong tương lai.
