Tự Học AutoCAD 2019: Hướng Dẫn Chi Tiết Từ A-Z Cho Người Mới Bắt Đầu

AutoCAD là phần mềm thiết kế đồ họa 2D và 3D không thể thiếu trong nhiều ngành nghề như kiến trúc, xây dựng, cơ khí, ô tô, hàng không vũ trụ. Việc sử dụng thành thạo AutoCAD giúp bạn tạo ra các bản vẽ kỹ thuật chính xác, chuyên nghiệp và nâng cao hiệu quả công việc. Tuy nhiên, để nắm vững phần mềm này đòi hỏi sự kiên trì học hỏi và thực hành. Bài viết này sẽ cung cấp lộ trình Tự Học Autocad 2019 chi tiết, giúp bạn tiếp cận và làm chủ phần mềm một cách hiệu quả.

Bước 1: Chuẩn bị và Cài đặt Phần mềm AutoCAD 2019

Để bắt đầu hành trình tự học AutoCAD, việc đầu tiên là bạn cần sở hữu phần mềm này. Phiên bản AutoCAD 2019 là một lựa chọn phổ biến và ổn định.

• Tải xuống: Bạn có thể truy cập trang web chính thức của Autodesk để tải xuống phiên bản dùng thử hoặc phiên bản miễn phí dành cho sinh viên (nếu đủ điều kiện).
• Cài đặt: Sau khi tải xuống, hãy chạy file cài đặt và làm theo các hướng dẫn trên màn hình. Quá trình cài đặt tương đối đơn giản, đảm bảo bạn có đủ dung lượng trống trên ổ đĩa và kết nối mạng ổn định.

Bước 2: Làm quen với Giao diện và Không gian Làm việc AutoCAD 2019

Sau khi cài đặt thành công, hãy mở AutoCAD 2019 để làm quen với giao diện người dùng. Hiểu rõ các thành phần chính sẽ giúp bạn thao tác nhanh chóng và hiệu quả hơn.

• Ribbon: Đây là khu vực chứa các tab (như Home, Insert, Annotate, View, Manage, Output) và các panel nhỏ hơn, nhóm các lệnh và công cụ theo chức năng. Việc chuyển đổi giữa các tab giúp bạn truy cập các công cụ cần thiết một cách logic.
• Quick Access Toolbar: Nằm ở phía trên cùng, thanh công cụ truy cập nhanh chứa các lệnh thường dùng như New (Tạo mới), Open (Mở), Save (Lưu), Undo (Hoàn tác), Redo (Làm lại), Plot (In ấn).
• Application Menu: Biểu tượng chữ “A” màu đỏ ở góc trên bên trái màn hình mở ra menu quản lý file, tùy chọn và các thao tác chung khác.
• Command Line: Dòng lệnh là nơi bạn có thể nhập các lệnh bằng bàn phím hoặc theo dõi các thông báo từ phần mềm. Nhấn phím F2 để mở cửa sổ lịch sử lệnh đầy đủ.
• Status Bar: Thanh trạng thái ở phía dưới màn hình hiển thị các thông tin về bản vẽ hiện tại và cho phép bạn bật/tắt các chế độ hỗ trợ vẽ như Grid (Lưới), Snap (Bắt điểm), Ortho (Vuông góc), Polar (Theo góc), Osnap (Bắt điểm đối tượng), Otrack (Theo dõi điểm).
• Drawing Area: Đây là không gian làm việc chính, nơi bạn thực hiện việc vẽ và chỉnh sửa các đối tượng. Bạn có thể điều chỉnh góc nhìn 3D bằng cách sử dụng các phím mũi tên hoặc xoay bánh xe chuột.
• Cursor: Con trỏ chuột hình chữ thập cho biết vị trí hiện tại của bạn. Tọa độ của con trỏ hiển thị ở góc dưới bên phải màn hình.
• Model Space và Layout Space: AutoCAD có hai không gian làm việc chính: Model Space (Không gian mô hình) là nơi bạn vẽ bản vẽ ở tỷ lệ thực, còn Layout Space (Không gian bố cục) là nơi bạn thiết lập các khung nhìn (viewport) để chuẩn bị in ấn hoặc xuất bản vẽ.

Bước 3: Nắm vững Các Lệnh Vẽ và Chỉnh sửa Đối tượng 2D

Đây là bước cốt lõi trong quá trình tự học AutoCAD. Việc thành thạo các lệnh vẽ và chỉnh sửa đối tượng 2D sẽ giúp bạn xây dựng nền tảng vững chắc.

3.1. Các Lệnh Vẽ Đối tượng 2D Cơ bản

Bạn có thể tìm thấy các lệnh này trong tab Home > panel Draw.

• Line (L): Vẽ các đoạn thẳng nối tiếp nhau. Bạn có thể chỉ định điểm bằng cách nhấp chuột hoặc nhập tọa độ. Nhấn Enter hoặc Esc để kết thúc lệnh.
• Circle (C): Vẽ đường tròn. Các tùy chọn phổ biến bao gồm chỉ định tâm và bán kính, hoặc hai điểm trên đường tròn.
• Rectangle (REC): Vẽ hình chữ nhật bằng cách chỉ định hai điểm đối diện hoặc nhập kích thước chiều dài, chiều rộng.
• Polygon (POL): Vẽ đa giác đều với số cạnh cho trước. Bạn có thể xác định đa giác bằng cách nhập số cạnh, tâm và bán kính, hoặc chiều dài cạnh.
• Ellipse (EL): Vẽ hình ellipse bằng cách xác định các trục hoặc điểm cuối của trục.

Bên cạnh đó, còn có các lệnh vẽ nâng cao hơn như Arc (Vẽ cung tròn), Polyline (Đoạn thẳng liên tục), Hatch (Tô bóng vật liệu),…

3.2. Các Lệnh Chỉnh sửa Đối tượng 2D Phổ biến

Các lệnh này thường nằm trong tab Home > panel Modify.

• Erase (E): Xóa bỏ các đối tượng đã chọn.
• Move (M): Di chuyển đối tượng từ vị trí này đến vị trí khác.
• Copy (CO): Tạo bản sao của đối tượng.
• Rotate (RO): Xoay đối tượng quanh một điểm gốc với một góc xác định.
• Scale (SC): Thay đổi kích thước của đối tượng theo một tỷ lệ nhất định.
• Mirror (MI): Tạo bản sao đối xứng của đối tượng qua một trục.
• Trim (TR): Cắt bỏ các phần thừa của đối tượng, chỉ giữ lại phần giao nhau với các đối tượng khác.
• Extend (EX): Kéo dài đối tượng cho đến khi nó giao với một hoặc nhiều đối tượng khác.
• Offset (O): Tạo ra các đường thẳng, đường tròn, cung tròn hoặc đa giác song song với đối tượng gốc, cách một khoảng xác định.
• Fillet (F): Bo tròn góc giữa hai đoạn thẳng hoặc đường cong.
• Chamfer (CHA): Vát góc giữa hai đoạn thẳng hoặc đường cong.

Việc nắm vững cách sử dụng kết hợp các lệnh này sẽ giúp bạn tạo ra các hình dạng phức tạp một cách nhanh chóng.

Bước 4: Khám phá Khả năng Vẽ và Chỉnh sửa Đối tượng 3D

Sau khi đã quen với không gian 2D, bạn có thể chuyển sang khám phá thế giới 3D trong AutoCAD 2019.

4.1. Các Lệnh Vẽ Đối tượng 3D Cơ bản

Các lệnh này thường nằm trong tab Home > panel Modeling.

• Box (BOX): Vẽ một khối hộp chữ nhật 3D. Bạn cần xác định hai điểm đối diện của đáy và chiều cao.
• Cylinder (CYL): Vẽ hình trụ 3D bằng cách xác định tâm đáy, bán kính đáy và chiều cao.
• Cone (CONE): Vẽ hình nón 3D tương tự như hình trụ, với tâm đáy, bán kính đáy và chiều cao.
• Sphere (SPHERE): Vẽ hình cầu 3D bằng cách xác định tâm và bán kính.

4.2. Lệnh Biến đổi Đối tượng 2D thành 3D

• Extrude (EXT): Biến đổi một hình 2D (như đường line, rectangle, circle) thành một khối 3D bằng cách kéo dài nó theo một chiều cao nhất định.
• Revolve (REV): Tạo ra một khối 3D bằng cách xoay một hình 2D quanh một trục xác định.

Sự kết hợp của các lệnh tạo khối và lệnh biến đổi sẽ giúp bạn xây dựng các mô hình 3D phức tạp.

Bước 5: Thêm Kích thước và Chú thích cho Bản vẽ

Để bản vẽ kỹ thuật trở nên rõ ràng và đầy đủ thông tin, việc thêm kích thước và chú thích là vô cùng quan trọng.

• Dimlinear (DIMALIGNED): Thêm kích thước tuyến tính theo phương ngang hoặc dọc.
• Dimaligned (DIMALIGNED): Thêm kích thước theo đường xiên, tuân theo hướng của đối tượng.
• Dimangular (DIMANGULAR): Đo và hiển thị kích thước góc giữa hai đường thẳng hoặc ba điểm.
• Dimradius (DIMRAD): Hiển thị kích thước bán kính của đường tròn hoặc cung tròn.
• Dimdiameter (DIMDIA): Hiển thị kích thước đường kính của đường tròn hoặc cung tròn.
• Multileader (MLEADER): Tạo các chú thích có mũi tên, cho phép bạn thêm văn bản, ký hiệu hoặc liên kết đến các thuộc tính khác.
• Text (TEXT, MTEXT): Thêm văn bản vào bản vẽ. Lệnh MTEXT cho phép bạn tạo văn bản nhiều dòng với nhiều định dạng.

Chèn kích thước và chú thích vào bản vẽ AutoCAD

Việc sử dụng các kiểu chú thích (Dimension Styles) giúp bạn quản lý và đồng bộ hóa định dạng kích thước trên toàn bộ bản vẽ.

Bước 6: Xuất và In ấn Bản vẽ

Sau khi hoàn thành bản vẽ, bạn cần biết cách xuất và in ấn nó một cách chuyên nghiệp.

• Plot (PLOT): Lệnh này mở hộp thoại Plot, nơi bạn có thể cấu hình các tùy chọn in ấn như chọn máy in, khổ giấy, tỷ lệ, vùng in, kiểu đường nét (Plot Style Table). Bạn có thể xuất bản vẽ ra file PDF hoặc in trực tiếp ra máy in.
• Page Setup: Cho phép bạn thiết lập các thông số in ấn cho Layout, lưu lại để sử dụng cho các lần in sau.
• Export (EXPORT): Xuất bản vẽ sang nhiều định dạng tệp khác nhau như DWG, DXF, DWF, PDF, JPG, BMP,… tùy thuộc vào mục đích sử dụng.

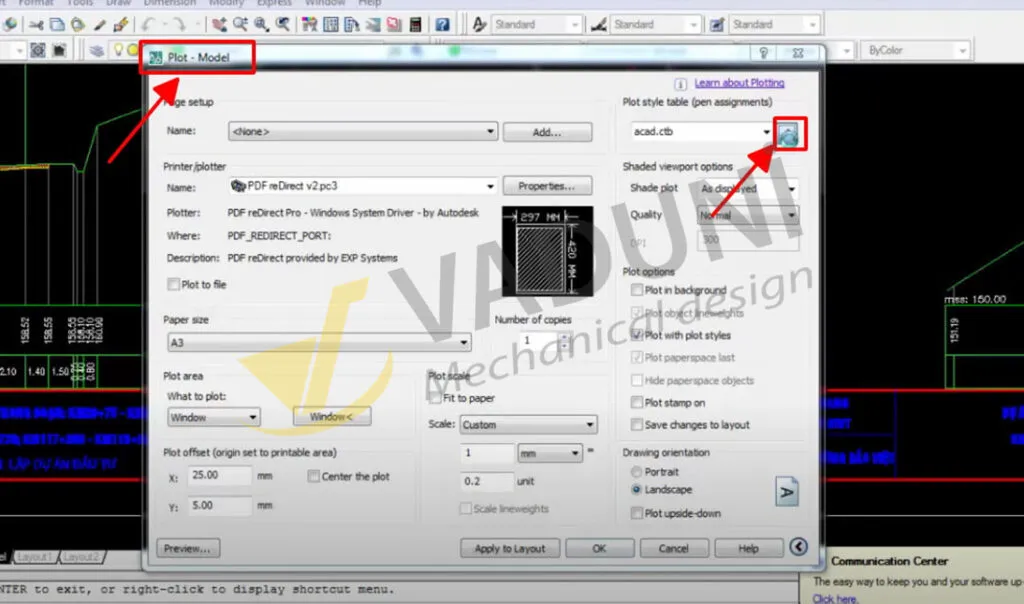

Chuẩn bị in ấn và xuất file bản vẽ AutoCAD

Quá trình Tự Học Autocad 2019 đòi hỏi sự kiên trì và thực hành thường xuyên. Hãy bắt đầu với những lệnh cơ bản, sau đó nâng cao dần kiến thức với các kỹ thuật phức tạp hơn. Đừng ngần ngại tìm kiếm thêm tài liệu, xem các video hướng dẫn hoặc tham gia các diễn đàn để trao đổi kinh nghiệm. Chúc bạn thành công trên con đường làm chủ AutoCAD!
