Thiết kế Vải Địa Kỹ Thuật Không Dệt Làm Lớp Gia Cường
Trong thế giới xây dựng hiện đại, việc tìm kiếm các giải pháp hiệu quả, bền vững và tiết kiệm chi phí luôn là ưu tiên hàng đầu. Đặc biệt, trong lĩnh vực địa kỹ thuật công trình, nơi mà sự ổn định và an toàn của công trình phụ thuộc rất nhiều vào đặc tính của nền đất, việc áp dụng các vật liệu tiên tiến đóng vai trò vô cùng quan trọng. Trong số đó, vải địa kỹ thuật không dệt đang ngày càng khẳng định vị thế của mình như một giải pháp gia cường nền đất hiệu quả. Nhưng bạn đã bao giờ tự hỏi, làm thế nào để thiết kế lớp vải địa kỹ thuật không dệt làm lớp gia cường sao cho tối ưu nhất? Đây không chỉ là một câu hỏi kỹ thuật mà còn là chìa khóa để đảm bảo sự thành công của mọi dự án.
Hiểu Rõ Về Địa Kỹ Thuật Công Trình: Nền Tảng Của Mọi Công Trình Vĩ Đại
Trước khi đi sâu vào thiết kế vải địa kỹ thuật, chúng ta cần nhìn lại bức tranh toàn cảnh về địa kỹ thuật công trình. Đây là một lĩnh vực kỹ thuật chuyên sâu, nghiên cứu về hành vi của đất, đá và các cấu trúc ngầm dưới tác động của các lực bên ngoài và sự thay đổi môi trường. Nó đóng vai trò như người “thầy thuốc” của đất, chẩn đoán và đưa ra phương pháp chữa trị để đảm bảo nền móng công trình được vững chắc.
Tầm Quan Trọng Của Địa Kỹ Thuật Trong Xây Dựng Hiện Đại
Ai trong chúng ta cũng từng chứng kiến những tòa nhà chọc trời vươn mình kiêu hãnh hay những cây cầu vững chãi bắc qua sông. Đằng sau vẻ ngoài hoành tráng ấy là cả một quá trình tính toán, khảo sát và thiết kế địa kỹ thuật tỉ mỉ. Nếu không có sự hiểu biết sâu sắc về khả năng chịu tải, tính thấm nước, độ lún của nền đất, mọi công trình dù có kiến trúc đẹp đến mấy cũng có thể đối mặt với nguy cơ sụp đổ.
Các Nguyên Tắc Cơ Bản Và Lý Thuyết Nền Tảng
Địa kỹ thuật dựa trên nhiều nguyên tắc vật lý và cơ học đất cơ bản. Các khái niệm như ứng suất, biến dạng, sức kháng cắt của đất, nén lún là những “viên gạch” đầu tiên để xây dựng nên các mô hình dự báo hành vi của đất. Hiểu rõ các lý thuyết này giúp kỹ sư có thể dự đoán được đất sẽ phản ứng ra sao dưới tải trọng của công trình, từ đó đưa ra giải pháp thiết kế phù hợp.
Khảo Sát Và Thí Nghiệm Địa Chất: “Bắt Mạch” Cho Nền Đất
Để thiết kế bất kỳ giải pháp địa kỹ thuật nào, bước đầu tiên và quan trọng nhất là phải hiểu rõ “sức khỏe” của nền đất. Điều này giống như bác sĩ cần làm xét nghiệm để biết bệnh tình của bệnh nhân trước khi kê đơn thuốc vậy.
Các Phương Pháp Khảo Sát Địa Chất Phổ Biến
- Khoan địa chất: Đây là phương pháp truyền thống và hiệu quả nhất để lấy mẫu đất, đá từ các độ sâu khác nhau. Qua việc phân tích các mẫu này, ta có thể xác định được loại đất, thành phần, trạng thái và nhiều đặc tính quan trọng khác.
- CBR (California Bearing Ratio): Thí nghiệm này giúp xác định khả năng chịu tải của nền đất hoặc lớp vật liệu rời, thường được sử dụng cho các lớp móng đường.
- Nén CBR tại hiện trường: Phương pháp này cho phép đánh giá trực tiếp sức chịu tải của đất tại vị trí xây dựng mà không cần đưa mẫu về phòng thí nghiệm.
- Thí nghiệm xuyên tĩnh (CPT) và xuyên động (SPT): Các thí nghiệm này cung cấp thông tin về sức kháng của đất với đầu dò xuyên qua, giúp đánh giá độ chặt, độ sụt lún và sức chịu tải của đất một cách nhanh chóng.
Thí Nghiệm Trong Phòng Thí Nghiệm: Chi Tiết Hóa Thông Số
Sau khi lấy mẫu, các mẫu đất được đưa về phòng thí nghiệm để thực hiện hàng loạt các thí nghiệm chi tiết như: xác định thành phần hạt, giới hạn Atterberg, thí nghiệm nén 3 trục để xác định sức kháng cắt, thí nghiệm nén lún để đánh giá độ lún dự kiến, và nhiều thí nghiệm khác tùy thuộc vào yêu cầu của dự án. Tất cả dữ liệu này sẽ tạo nên một hồ sơ địa chất chi tiết, là cơ sở vững chắc cho công tác thiết kế.
{width=1920 height=1080}
Vải Địa Kỹ Thuật Không Dệt: “Chiến Binh” Đa Năng Trong Gia Cường Nền Đất
Giờ đây, chúng ta đã có cái nhìn tổng quan về địa kỹ thuật và tầm quan trọng của việc khảo sát nền đất. Tiếp theo, hãy cùng khám phá “nhân vật chính” của chúng ta: vải địa kỹ thuật không dệt, đặc biệt là vai trò của nó trong việc gia cường nền đất.
Vải Địa Kỹ Thuật Không Dệt Là Gì?
Vải địa kỹ thuật không dệt (Non-woven Geotextile) là một loại vật liệu địa tổng hợp, được sản xuất từ các sợi polymer (thường là polypropylene hoặc polyester) liên kết với nhau bằng các phương pháp cơ học (chọc kim), nhiệt hoặc hóa học. Điểm đặc trưng của loại vải này là cấu trúc sợi ngẫu nhiên, tạo nên một lớp vật liệu có độ bền kéo cao, khả năng thấm nước tốt và độ giãn dài phù hợp. Nó không có cấu trúc dệt theo một quy luật nhất định như vải dệt thoi.
Vai Trò Của Vải Địa Kỹ Thuật Không Dệt Trong Gia Cường
Khi sử dụng làm lớp gia cường, vải địa kỹ thuật không dệt hoạt động dựa trên nguyên lý tăng cường sức kháng cắt của nền đất. Nó giống như việc bạn trải một lớp lưới lên mặt đất trước khi đổ bê tông vậy, lớp lưới này sẽ giúp phân bố đều tải trọng và ngăn ngừa sự hình thành các vết nứt.
- Tăng cường sức chịu tải: Vải địa kỹ thuật cung cấp một lớp liên kết ngang, giúp phân tán ứng suất từ tải trọng phía trên ra một diện tích rộng hơn, từ đó tăng khả năng chịu tải của nền đất yếu.
- Kiểm soát biến dạng và lún: Bằng cách hạn chế sự di chuyển ngang của các hạt đất, vải địa kỹ thuật giúp giảm thiểu tình trạng lún không đều và biến dạng quá mức của nền đất dưới tác động của tải trọng.
- Tăng cường độ ổn định: Trong các mái dốc hoặc bờ tường chắn, vải địa kỹ thuật giúp “trói” các lớp đất lại với nhau, tăng cường độ ổn định tổng thể và ngăn ngừa sạt lở.
- Chức năng phân cách và lọc: Ngoài vai trò gia cường, vải địa kỹ thuật không dệt còn có khả năng phân cách các lớp vật liệu khác nhau (ví dụ: lớp đất và lớp đá dăm) và lọc nước, ngăn chặn sự xâm nhập của hạt mịn vào hệ thống thoát nước.
Quy Trình Thiết Kế Vải Địa Kỹ Thuật Không Dệt Làm Lớp Gia Cường
Bây giờ, chúng ta sẽ đi vào chi tiết quy trình thiết kế. Đây là lúc kiến thức địa kỹ thuật, đặc tính vật liệu và yêu cầu của công trình được kết hợp để tạo ra giải pháp tối ưu.
Bước 1: Xác Định Yêu Cầu Của Công Trình Và Đặc Tính Nền Đất
Đây là bước “chẩn đoán bệnh” cho nền đất. Chúng ta cần hiểu rõ:
- Loại công trình: Là đường giao thông, bãi đỗ xe, móng nhà, tường chắn, hay công trình thủy lợi? Mỗi loại công trình có yêu cầu tải trọng và điều kiện làm việc khác nhau.
- Tải trọng tác động: Bao gồm tải trọng tĩnh (trọng lượng bản thân công trình) và tải trọng động (xe cộ di chuyển, gió, động đất…).
- Đặc tính nền đất: Dựa trên kết quả khảo sát địa chất, chúng ta cần nắm vững các thông số như:
- Cường độ chịu cắt của đất (c’, φ’)
- Hệ số thấm (k)
- Mô đun biến dạng (E)
- Độ ẩm, độ chặt
- Độ pH của đất (ảnh hưởng đến độ bền của vật liệu)
Bước 2: Lựa Chọn Loại Vải Địa Kỹ Thuật Không Dệt Phù Hợp
Không phải loại vải địa kỹ thuật không dệt nào cũng phù hợp với mọi công trình. Việc lựa chọn phụ thuộc vào chức năng chính mà ta yêu cầu:
- Gia cường: Cần vải có độ bền kéo cao, độ giãn dài thấp. Các chỉ số như Tensile Strength (độ bền kéo), Traxial Strength (độ bền kéo ở trạng thái biến dạng) là rất quan trọng.
- Phân cách: Cần vải có khả năng chống xuyên thủng tốt để ngăn các hạt mịn di chuyển.
- Lọc: Cần vải có kích thước lỗ rỗng hiệu quả (Effective Opening Size – O90) phù hợp để cho nước đi qua nhưng giữ lại hạt đất.
- Bảo vệ: Cần vải có khả năng chống mài mòn và chịu lực tốt.
Đối với chức năng gia cường, vải địa kỹ thuật không dệt thường được lựa chọn dựa trên các thông số sau:
- Độ bền kéo (Tensile Strength): Đây là chỉ số quan trọng nhất, thể hiện khả năng chịu lực kéo của vải. Đơn vị thường là kN/m.
- Độ giãn dài khi đứt (Elongation at Break): Tỷ lệ phần trăm độ dài tăng thêm của vải khi đạt đến giới hạn bền. Độ giãn dài phù hợp giúp vải “làm việc” hiệu quả hơn bằng cách hấp thụ năng lượng trước khi đứt.
- Cường độ xé (Tear Strength): Khả năng chống lại sự xé rách của vải.
- Cường độ xuyên thủng (Puncture Strength): Khả năng chống lại lực xuyên thủng từ các vật sắc nhọn.
Bước 3: Xác Định Số Lượng Lớp Và Vị Trí Đặt Vải
Dựa trên phân tích tải trọng và đặc tính nền đất, kỹ sư sẽ tính toán số lượng lớp vải địa kỹ thuật cần thiết và vị trí tối ưu để đặt chúng.
- Số lớp: Thông thường, một lớp vải đã có thể mang lại hiệu quả đáng kể. Tuy nhiên, với nền đất cực yếu hoặc tải trọng lớn, việc sử dụng nhiều lớp vải, cách nhau một khoảng nhất định, sẽ giúp tăng cường hiệu quả gia cường lên nhiều lần.

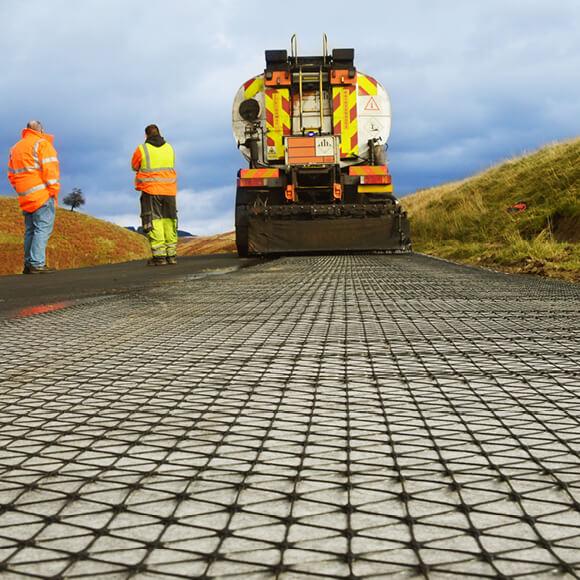

- Vị trí đặt: Vải địa kỹ thuật thường được đặt tại đáy lớp móng đường, ngay trên nền đất yếu hoặc tại các lớp đất cần ổn định đặc biệt. Việc đặt vải ở các vị trí này cho phép nó phát huy tối đa khả năng phân bố ứng suất và hạn chế biến dạng.
Bước 4: Tính Toán Chi Tiết Các Thông Số Kỹ Thuật Của Vải
Đây là phần “cốt lõi” của thiết kế. Các bước tính toán thường bao gồm:
Tính toán ứng suất và biến dạng trong nền đất: Sử dụng các mô hình cơ học đất, xác định ứng suất lớn nhất mà nền đất phải chịu và biến dạng dự kiến.
Xác định yêu cầu về độ bền kéo của vải: Dựa trên ứng suất tính toán và hệ số an toàn, kỹ sư sẽ xác định được mức độ bền kéo tối thiểu mà lớp vải địa kỹ thuật cần có để đảm bảo công trình hoạt động ổn định. Công thức chung có thể xem xét:
$$T_{req} = frac{sigma_v times text{FS}}{f_T}$$
Trong đó:- $T_{req}$: Yêu cầu về độ bền kéo của vải (kN/m)
- $sigma_v$: Ứng suất thẳng đứng tác động lên lớp vải (kPa)
- $text{FS}$: Hệ số an toàn (thường từ 1.2 đến 2.0 tùy thuộc vào mức độ quan trọng và độ tin cậy của dữ liệu đầu vào)
- $f_T$: Hệ số hiệu quả của vải, có tính đến các yếu tố như độ giãn dài, liên kết với đất.
Lưu ý: Đây là công thức đơn giản hóa. Trong thực tế, việc tính toán có thể phức tạp hơn, liên quan đến phân tích trạng thái ứng suất hai chiều và ba chiều.
Kiểm tra khả năng chống xuyên thủng và xé rách: Đảm bảo vải không bị hư hại trong quá trình thi công và vận hành, đặc biệt là khi tiếp xúc với đá dăm hoặc các vật liệu có cạnh sắc.
Kiểm tra khả năng lọc và thấm nước: Đảm bảo vải cho phép nước thoát đi dễ dàng, tránh tình trạng tích tụ nước gây áp lực và làm suy yếu nền đất. Kích thước lỗ rỗng hiệu quả (O90) và hệ số thấm (k) là các chỉ số quan trọng ở đây.
{width=580 height=580}
Bước 5: Lập Bản Vẽ Thi Công Và Biện Pháp Thi Công
Sau khi hoàn thành tính toán, kỹ sư sẽ lập bản vẽ chi tiết chỉ rõ loại vải, số lượng lớp, vị trí đặt, quy cách mối nối (nếu có) và các yêu cầu kỹ thuật khác. Đồng thời, các biện pháp thi công cũng phải được đưa ra để đảm bảo vải được lắp đặt đúng cách, tránh hư hại.
Quy Cách Mối Nối (Overlap)
Khi chiều rộng của khu vực cần gia cường lớn hơn chiều rộng cuộn vải, việc nối vải là cần thiết. Mối nối cần có độ chồng lấn đủ lớn để đảm bảo sự liên tục của lớp gia cường.
- Độ chồng lấn (Overlap): Thông thường, độ chồng lấn tối thiểu là 300mm, nhưng con số này có thể thay đổi tùy thuộc vào loại vải, điều kiện thi công và hướng dẫn của nhà sản xuất.
- Phương pháp nối: Có thể sử dụng phương pháp may, hàn nhiệt hoặc đơn giản là chồng lớp lên nhau.
Biện Pháp Bảo Vệ Trong Thi Công
- Tránh hư hại: Cần cẩn thận khi vận chuyển, trải vải để tránh bị rách, thủng bởi máy móc hoặc vật sắc nhọn.
- Lắp đặt đúng vị trí: Đảm bảo vải được trải phẳng, không bị nhăn, gấp.
- Tránh tiếp xúc trực tiếp với tia UV: Nếu phải để lộ thiên trong thời gian dài, cần che chắn vải hoặc sử dụng loại vải có khả năng chống tia UV.
Các Ứng Dụng Thực Tế Của Vải Địa Kỹ Thuật Không Dệt Tại Việt Nam
Tại Việt Nam, với điều kiện địa chất đa dạng, đặc biệt là các khu vực có nền đất yếu, vải địa kỹ thuật không dệt đang được ứng dụng rộng rãi và mang lại hiệu quả rõ rệt.
- Gia cường nền đường giao thông: Giúp tăng tuổi thọ mặt đường, giảm chi phí bảo trì, đặc biệt hiệu quả trên các khu vực nền đất sét mềm hoặc đất than bùn.
- Xây dựng bãi đỗ xe và sân công nghiệp: Tăng khả năng chịu tải cho bề mặt, ngăn chặn lún và biến dạng do xe nặng di chuyển.
- Ổn định mái dốc và bờ sông, bờ biển: Giảm nguy cơ sạt lở, bảo vệ kết cấu đất khỏi tác động của dòng chảy và sóng.
- Xây dựng các công trình thủy lợi: Gia cố đê điều, kênh mương, giúp chống thấm và ổn định kết cấu.
- Làm lớp ngăn cách trong kết cấu đường bộ: Phân cách lớp đất yếu với lớp đá dăm, ngăn chặn sự trộn lẫn vật liệu, duy trì hiệu quả thoát nước.
Một kỹ sư địa kỹ thuật trẻ tại một dự án làm đường cao tốc ở Đồng bằng Sông Cửu Long đã chia sẻ với tôi: “Trước đây, việc xây dựng đường trên nền đất yếu là cả một thử thách lớn. Phải đắp rất nhiều vật liệu và thời gian thi công kéo dài. Từ khi áp dụng vải địa kỹ thuật không dệt, mọi thứ trở nên dễ dàng hơn nhiều. Lớp vải như một ‘bộ xương’ giúp nền đường vững chắc hơn, tiết kiệm được đáng kể chi phí và thời gian.”
Thách Thức, Cơ Hội Và Xu Hướng Phát Triển
Mặc dù mang lại nhiều lợi ích, việc áp dụng vải địa kỹ thuật không dệt cũng đối mặt với một số thách thức.
Thách Thức
- Chi phí ban đầu: So với các vật liệu truyền thống, chi phí ban đầu của vải địa kỹ thuật có thể cao hơn. Tuy nhiên, cần nhìn vào chi phí vòng đời, nơi mà hiệu quả lâu dài và giảm thiểu chi phí bảo trì sẽ bù đắp lại khoản đầu tư này.
- Kiến thức và kinh nghiệm: Đòi hỏi đội ngũ kỹ sư có kiến thức chuyên sâu về địa kỹ thuật và kinh nghiệm trong việc lựa chọn, lắp đặt loại vải phù hợp.
- Kiểm soát chất lượng: Đảm bảo chất lượng của vải địa kỹ thuật từ nhà sản xuất và quy trình thi công tại công trường là yếu tố then chốt.
Cơ Hội
- Phát triển bền vững: Vải địa kỹ thuật giúp sử dụng hiệu quả hơn các vật liệu tự nhiên, giảm khối lượng đào đắp, góp phần bảo vệ môi trường.
- Tiến bộ công nghệ: Các nhà sản xuất liên tục cải tiến công nghệ để tạo ra các loại vải có tính năng vượt trội, đáp ứng yêu cầu ngày càng cao của các dự án.
- Mở rộng ứng dụng: Ngoài các ứng dụng truyền thống, vải địa kỹ thuật đang được nghiên cứu và ứng dụng trong nhiều lĩnh vực mới như xử lý chất thải, công trình ngầm, và các giải pháp môi trường.
Xu Hướng Phát Triển
Xu hướng trong tương lai sẽ tập trung vào các loại vải địa kỹ thuật có hiệu suất cao hơn, thân thiện với môi trường (ví dụ: sử dụng vật liệu tái chế), và các giải pháp thiết kế thông minh hơn, tích hợp công nghệ mô phỏng để dự báo hành vi của công trình.
Câu Hỏi Thường Gặp
Vải địa kỹ thuật không dệt có phải là lựa chọn duy nhất để gia cường nền đất yếu không?
Không hoàn toàn. Tuy nhiên, nó là một trong những giải pháp hiệu quả và kinh tế nhất cho nhiều loại nền đất yếu, đặc biệt là khi cần kết hợp nhiều chức năng như gia cường, phân cách và lọc.
Làm thế nào để chọn được loại vải địa kỹ thuật không dệt có độ bền kéo phù hợp cho dự án của tôi?
Việc lựa chọn cần dựa trên kết quả khảo sát địa chất, tải trọng dự kiến và các yêu cầu kỹ thuật của dự án. Tốt nhất nên tham khảo ý kiến của kỹ sư địa kỹ thuật chuyên nghiệp hoặc nhà sản xuất uy tín.
Độ dày của vải địa kỹ thuật không dệt có quan trọng không?
Độ dày thường đi đôi với khối lượng trên một đơn vị diện tích (grammage – g/m²). Tuy nhiên, quan trọng hơn độ dày là các chỉ số cơ lý như độ bền kéo, độ giãn dài, kích thước lỗ rỗng, vì chúng trực tiếp thể hiện khả năng thực hiện chức năng của vải.
Vải địa kỹ thuật có thể bị phân hủy trong môi trường đất không?
Các loại vải địa kỹ thuật chất lượng cao thường được làm từ polymer bền vững như polypropylene hoặc polyester, có khả năng chống chịu tốt với môi trường đất trong hàng chục đến hàng trăm năm, tùy thuộc vào điều kiện cụ thể.
Quy trình thi công vải địa kỹ thuật có phức tạp không?
Quy trình thi công nhìn chung không quá phức tạp nhưng đòi hỏi sự cẩn thận và tuân thủ đúng kỹ thuật để đảm bảo hiệu quả. Việc trải phẳng, nối chồng và tránh hư hại là những yếu tố cần chú ý.
Làm thế nào để đảm bảo vải địa kỹ thuật tôi mua có chất lượng tốt?
Hãy chọn mua từ các nhà cung cấp uy tín, yêu cầu giấy tờ chứng nhận chất lượng từ nhà sản xuất và kiểm tra kỹ các thông số kỹ thuật trên nhãn mác hoặc tài liệu sản phẩm.
Có thể sử dụng vải địa kỹ thuật không dệt cho các công trình dưới nước không?
Có, vải địa kỹ thuật không dệt cũng được sử dụng trong các công trình thủy lợi, cảng biển, và các công trình dưới nước khác để ổn định đáy sông, hồ hoặc bảo vệ các kết cấu ngầm.
Kết Luận
Thiết Kế Vải địa Kỹ Thuật Không Dệt Làm Lớp Gia Cường là một quá trình đòi hỏi sự kết hợp hài hòa giữa kiến thức lý thuyết và kinh nghiệm thực tế. Nó không chỉ là việc lựa chọn một vật liệu, mà là việc áp dụng một giải pháp kỹ thuật thông minh để giải quyết các thách thức của nền đất yếu, đảm bảo sự bền vững và an toàn cho công trình. Hiểu rõ về đặc tính của vải, quy trình thiết kế và các ứng dụng thực tế sẽ giúp chúng ta khai thác tối đa tiềm năng của vật liệu này, góp phần xây dựng nên những công trình vững chắc và trường tồn. Nếu bạn đang tìm kiếm một giải pháp gia cường hiệu quả, vải địa kỹ thuật không dệt chắc chắn là một lựa chọn đáng cân nhắc.
