Tường Chắn Đất Có Cốt: Thiết Kế & Thi Công Hiệu Quả

Bạn đã bao giờ tự hỏi làm thế nào những con đường trên sườn đồi dốc đứng hay những công trình ngầm vững chãi lại có thể đứng vững qua bao thăng trầm của thời gian chưa? Đằng sau mỗi công trình ấn tượng ấy, ẩn chứa một bí mật kỹ thuật mang tên tường chắn đất có cốt. Đây không chỉ là một giải pháp kỹ thuật đơn thuần mà còn là nghệ thuật cân bằng giữa sức mạnh tự nhiên của đất đá và sự tinh tế trong thiết kế, thi công. Nếu bạn đang tìm hiểu về cách làm chủ sức mạnh này, bài viết này sẽ là người bạn đồng hành tin cậy, vén màn bí ẩn về Thiết Kế Và Thi Công Tường Chắn đất Có Cốt, mang đến cho bạn cái nhìn sâu sắc và thực tế nhất.

Địa Kỹ Thuật Công Trình: Nền Tảng Vững Chắc Cho Mọi Công Trình

Trước khi đi sâu vào chi tiết về tường chắn đất có cốt, chúng ta cần hiểu rõ hơn về lĩnh vực địa kỹ thuật công trình. Ngành này giống như bộ xương và hệ cơ của mọi công trình xây dựng vậy. Nó nghiên cứu về hành vi của đất đá dưới tác động của tải trọng công trình và môi trường, từ đó đưa ra các giải pháp thiết kế và thi công an toàn, hiệu quả.

Có thể ví địa kỹ thuật như người thầy thuốc cho lòng đất. Chúng ta cần hiểu rõ “sức khỏe” của mảnh đất nơi công trình sắp tọa lạc, liệu nó có đủ “khỏe” để gánh vác công trình hay không, hay cần phải “chăm sóc” đặc biệt bằng những phương pháp như gia cố, xử lý nền.

Tại Sao Địa Kỹ Thuật Quan Trọng Đến Vậy?

Tưởng tượng bạn xây một ngôi nhà trên bãi cát ven biển mà không có móng vững chãi. Chắc chắn ngôi nhà sẽ không trụ vững được bao lâu, đúng không? Địa kỹ thuật công trình cũng tương tự như vậy. Nó đảm bảo rằng:

• Sự ổn định: Công trình không bị lún, nghiêng, sạt lở hay biến dạng quá mức.
• An toàn: Bảo vệ con người và tài sản khỏi những rủi ro liên quan đến đất nền.
• Hiệu quả kinh tế: Tối ưu hóa vật liệu và phương pháp thi công, tránh lãng phí.

Các Nguyên Tắc Cơ Bản Trong Địa Kỹ Thuật

Để hiểu rõ về tường chắn đất có cốt, chúng ta cần nắm vững một vài nguyên tắc cốt lõi của địa kỹ thuật:

• Tính chất của đất: Mỗi loại đất có những đặc tính riêng biệt về sức kháng cắt, độ chặt, khả năng thấm nước. Hiểu rõ điều này giúp chúng ta chọn giải pháp phù hợp.
• Áp lực đất: Đất luôn tác dụng một lực đẩy ngang lên các công trình ngầm hoặc tường chắn. Tính toán chính xác áp lực này là bước đầu tiên để thiết kế tường chắn hiệu quả.
• Khả năng chịu tải: Đất nền phải đủ khả năng chịu được trọng lượng của công trình mà không bị sụp đổ.
• Ổn định trượt: Một tường chắn đất cần phải đủ ổn định để chống lại nguy cơ bị trượt hoặc lật do áp lực của đất và các tải trọng khác.

Tường Chắn Đất Có Cốt: Giải Pháp Đột Phá Cho Địa Hình Phức Tạp

Giờ thì chúng ta cùng “mổ xẻ” nhân vật chính: tường chắn đất có cốt. Về cơ bản, đây là một hệ thống kết cấu bao gồm lớp vật liệu bọc ngoài (thường là các tấm panel bê tông, lưới thép, hoặc các loại vật liệu khác) và bên trong là vật liệu rời (cát, đá dăm) được gia cường thêm các lớp vật liệu chịu kéo như vải địa kỹ thuật, lưới địa kỹ thuật, hoặc các dải thép.

Bạn có thể hình dung nó giống như việc gia cố một bức tường đất bằng cách “đan” thêm những sợi dây thép chắc chắn vào bên trong. Những sợi dây này sẽ giúp khối đất không bị xô đẩy, giữ cho bức tường đất luôn thẳng và vững vàng.

Tại Sao Lại Cần Gia Cố?

Đất tự thân nó có sức kháng cắt nhất định, nhưng đối với các công trình lớn hoặc địa hình dốc, sức kháng này là chưa đủ. Việc gia cố bằng các vật liệu chịu kéo giúp:

• Tăng cường khả năng chịu lực: Các lớp gia cường phân tán ứng suất và chịu một phần lớn lực kéo, làm giảm áp lực lên khối đất.
• Cải thiện tính toàn khối: Toàn bộ khối đất và vật liệu gia cường hoạt động như một khối thống nhất, tăng cường đáng kể độ ổn định chung.
• Giảm chiều dày tường: So với tường chắn trọng lực truyền thống, tường chắn đất có cốt thường có thể thiết kế mỏng hơn, tiết kiệm vật liệu và chi phí.
• Linh hoạt trong thiết kế: Phù hợp với nhiều loại địa hình và điều kiện nền đất khác nhau.

Các Loại Vật Liệu Gia Cố Phổ Biến

• Vải địa kỹ thuật (Geotextile): Là loại vật liệu địa kỹ thuật dạng tấm dệt hoặc không dệt, có khả năng chịu kéo cao và độ giãn dài phù hợp. Nó hoạt động như những “lát cắt” ngang, ngăn đất bị trượt ngang.
• Lưới địa kỹ thuật (Geogrid): Có cấu trúc dạng lưới ô vuông hoặc hình chữ nhật, chịu kéo theo một hoặc hai hướng. Lưới địa kỹ thuật tạo ra sự liên kết chặt chẽ hơn giữa đất và vật liệu gia cường.
• Dải thép (Steel strip): Các dải thép cường độ cao được chôn vào khối đất, tạo ra lực ma sát và chịu kéo mạnh mẽ.

Nguyên Tắc Thiết Kế Tường Chắn Đất Có Cốt

Thiết kế tường chắn đất có cốt là một quy trình đòi hỏi sự tính toán kỹ lưỡng và tuân thủ các tiêu chuẩn kỹ thuật. Đây không phải là việc có thể làm “mù quáng” mà cần dựa trên cơ sở khoa học vững chắc.

Bước 1: Khảo Sát Địa Chất Công Trình – Hiểu Rõ “Da Thịt” Của Đất

Đây là bước quan trọng nhất, giống như bác sĩ phải khám bệnh cho bệnh nhân trước khi kê đơn thuốc. Chúng ta cần biết đất ở đây là loại gì, độ chặt ra sao, có tầng nước ngầm không, và quan trọng là khả năng chịu lực của nó tới đâu.

Các phương pháp khảo sát phổ biến bao gồm:

• Khoan địa chất: Lấy mẫu đất, đá để phân tích trong phòng thí nghiệm.
• Thí nghiệm tại hiện trường: SPT (Standard Penetration Test) để đánh giá độ chặt của đất, CPT (Cone Penetration Test) để đo sức kháng của đất theo độ sâu.
• Địa vật lý: Sử dụng sóng địa chấn, điện trở suất để thăm dò cấu trúc địa tầng dưới lòng đất.

Bạn có thể hình dung, nếu đất quá yếu, giống như người già yếu, chúng ta cần biện pháp “bồi bổ” mạnh hơn, có thể là các lớp gia cường dày hơn hoặc vật liệu chịu kéo có cường độ cao hơn.

Bước 2: Xác Định Các Tải Trọng Tác Dụng

Công trình tường chắn không chỉ chịu tải trọng của đất phía sau mà còn có thể chịu thêm các tải trọng khác như:

• Tải trọng xe cộ, công trình trên đỉnh tường.
• Áp lực nước ngầm (nếu có).
• Các tải trọng động đất (ở những vùng có nguy cơ).

Việc tính toán chính xác các tải trọng này sẽ giúp chúng ta xác định được lực đẩy ngang lớn nhất mà tường chắn phải chịu.

Bước 3: Lựa Chọn Vật Liệu Gia Cố và Lớp Vỏ Bọc

Dựa trên kết quả khảo sát địa chất và tính toán tải trọng, các kỹ sư sẽ lựa chọn loại vật liệu gia cường (vải địa kỹ thuật, lưới địa kỹ thuật, dải thép) và lớp vỏ bọc phù hợp.

• Vải địa kỹ thuật: Thường dùng cho các công trình có chiều cao không quá lớn, với mục đích chính là tăng cường sức kháng cắt của đất.
• Lưới địa kỹ thuật: Phù hợp cho các công trình cao hơn, yêu cầu khả năng chịu kéo và liên kết tốt hơn.
• Dải thép: Sử dụng cho các dự án đòi hỏi cường độ chịu lực rất cao.

Lớp vỏ bọc (panel bê tông đúc sẵn, khối đá, hoặc các tấm kim loại) không chỉ có tác dụng thẩm mỹ mà còn giữ cho vật liệu gia cường được cố định và tạo thành mặt tường thẳng đứng.

Bước 4: Tính Toán Ổn Định Của Tường Chắn

Đây là phần “cân não” nhất của thiết kế. Các kỹ sư sẽ kiểm tra tường chắn dưới nhiều góc độ để đảm bảo nó an toàn tuyệt đối:

• Ổn định trượt: Kiểm tra xem khối đất và vật liệu gia cường có bị trượt ra phía trước hoặc phía sau hay không.
• Ổn định lật: Đảm bảo tường không bị lật do momen do áp lực đất gây ra.
• Ổn định tổng thể: Đánh giá sự ổn định của toàn bộ mái dốc, bao gồm cả tường chắn và nền đất phía dưới.
• Khả năng chịu nén của vật liệu gia cường: Đảm bảo vật liệu gia cường không bị đứt gãy dưới tác động của lực kéo.
• Khả năng kháng ăn mòn (đối với vật liệu kim loại).

Đây là một công đoạn đòi hỏi sự chính xác cao, thường sử dụng các phần mềm chuyên dụng như Geo5, Plaxis, FLAC để mô phỏng và phân tích.

{width=1200 height=900}

Ví Dụ Thực Tế: Tại Sao Cần Tính Toán Cẩn Thận?

Hãy tưởng tượng bạn đang làm một chiếc bánh sinh nhật. Nếu bạn chỉ cho một lớp kem mỏng manh lên trên lớp cốt bánh dày, chiếc bánh sẽ dễ bị vỡ vụn khi cắt. Tương tự, nếu tính toán sai tải trọng, bạn có thể sử dụng quá ít vật liệu gia cường, khiến tường chắn không đủ sức chịu lực và có nguy cơ sạt lở. Ngược lại, nếu dùng quá nhiều, sẽ lãng phí chi phí không cần thiết.

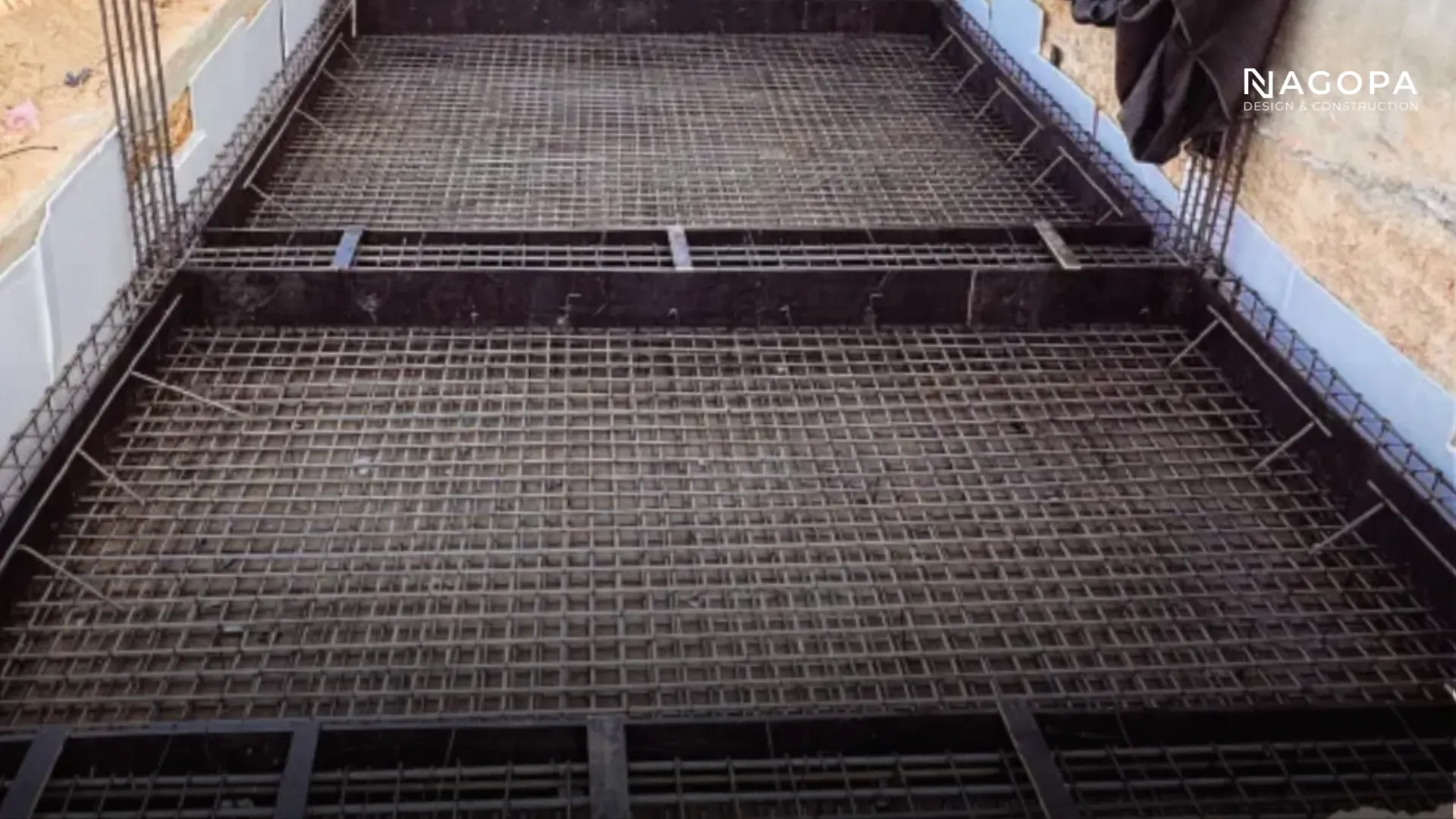

Quy Trình Thi Công Tường Chắn Đất Có Cốt

Sau khi có bản thiết kế chi tiết, quá trình thi công bắt đầu. Tuy có vẻ đơn giản, nhưng thi công tường chắn đất có cốt đòi hỏi sự tỉ mỉ và tuân thủ chặt chẽ quy trình để đảm bảo chất lượng công trình.

Bước 1: Chuẩn Bị Mặt Bằng và Nền Móng

• Giải phóng mặt bằng: Dọn dẹp cây cối, vật cản, san phẳng khu vực thi công.
• Chuẩn bị nền: Nền đất tại vị trí móng tường chắn cần được xử lý để đảm bảo độ chặt và khả năng chịu tải yêu cầu theo thiết kế.

Bước 2: Lắp Đặt Lớp Vỏ Bọc (Face Formwork)

Lớp vỏ bọc, thường là các tấm panel bê tông đúc sẵn, được lắp đặt theo từng hàng. Các panel này sẽ tạo thành mặt trước của tường chắn và giữ cho khối đất không bị rơi ra ngoài trong quá trình thi công lớp gia cường.

Bước 3: Đắp Đất và Lắp Đặt Vật Liệu Gia Cường

Đây là bước “xương sống” của quá trình thi công:

• Đắp đất: Lớp đất được đắp vào phía sau lớp vỏ bọc theo từng lớp có chiều dày quy định (thường từ 20-40cm). Mỗi lớp đất cần được lu lèn chặt bằng máy lu chuyên dụng để đạt độ chặt yêu cầu.
• Lắp đặt vật liệu gia cường: Ngay sau khi đắp và lu lèn một lớp đất, vật liệu gia cường (vải địa kỹ thuật, lưới địa kỹ thuật, dải thép) sẽ được trải ra theo đúng vị trí và hướng chịu kéo quy định trong thiết kế. Vật liệu gia cường được neo giữ chắc chắn vào lớp vỏ bọc phía trước.

Lưu ý quan trọng:

• Độ dài neo: Vật liệu gia cường phải được neo vào trong khối đất phía sau một đoạn nhất định (gọi là chiều dài neo) để phát huy hết tác dụng chịu kéo. Chiều dài neo này được tính toán kỹ lưỡng trong thiết kế.
• Trải thẳng: Vật liệu gia cường phải được trải thẳng, không nhăn, không xoắn để đảm bảo hiệu quả chịu lực tối ưu.
• Lu lèn: Quá trình lu lèn cần được thực hiện cẩn thận, tránh làm rách hoặc dịch chuyển vật liệu gia cường. Máy lu không được phép đi quá gần mép tường để tránh làm hư hại lớp vỏ bọc.

{width=1920 height=1080}

Bước 4: Hoàn Thiện Lớp Vỏ Bọc và Thoát Nước

Sau khi đắp đất và lắp đặt hết các lớp gia cường, các panel vỏ bọc phía trước sẽ được kết nối lại với nhau bằng các mối nối. Đồng thời, hệ thống thoát nước (ống tiêu nước, lớp đá dăm thoát nước) được lắp đặt phía sau tường chắn để giảm áp lực nước ngầm, một yếu tố cực kỳ quan trọng ảnh hưởng đến sự ổn định của tường.

Bước 5: Kiểm Tra Chất Lượng và Bảo Dưỡng

Trong suốt quá trình thi công, các kỹ sư giám sát sẽ kiểm tra định kỳ các yếu tố như độ chặt của đất, độ thẳng của tường, và chất lượng của vật liệu. Sau khi hoàn thành, tường chắn cần được kiểm tra lại và có kế hoạch bảo dưỡng định kỳ để đảm bảo tuổi thọ lâu dài.

Ứng Dụng Thực Tế Của Tường Chắn Đất Có Cốt Tại Việt Nam

Tường chắn đất có cốt ngày càng trở nên phổ biến tại Việt Nam, đặc biệt là ở những khu vực có địa hình phức tạp, mật độ xây dựng cao hoặc cần xử lý nền đất yếu.

• Làm đường giao thông: Xây dựng đường trên sườn đồi, đường bao biển, đường trên nền đất yếu. Các dự án như cao tốc, đường vành đai, đường dẫn lên cầu thường ứng dụng công nghệ này.
• Cải tạo bờ sông, bờ biển: Chống sạt lở, tạo các khu vực đất có cao độ cao hơn để xây dựng dân cư hoặc công trình công nghiệp.
• Công trình dân dụng: Xây dựng tầng hầm, móng cho nhà cao tầng trên khu đất dốc, hoặc tạo các bậc thang cảnh quan trong khu đô thị.
• Hỗ trợ công trình thủy lợi: Xây dựng đê, kè, hoặc các công trình phụ trợ khác.

Một ví dụ điển hình là việc sử dụng tường chắn đất có cốt để mở rộng mặt bằng cho các khu công nghiệp hoặc khu đô thị trên những vùng đất có độ dốc lớn, nơi mà việc san ủi truyền thống sẽ tốn kém và gây ảnh hưởng môi trường.

Thách Thức và Cơ Hội

• Thách thức:
  • Yêu cầu kỹ thuật cao: Đòi hỏi đội ngũ kỹ sư và công nhân có trình độ chuyên môn.
  • Kiểm soát chất lượng: Việc lu lèn và lắp đặt vật liệu gia cường cần được giám sát chặt chẽ.
  • Chi phí ban đầu: Có thể cao hơn so với một số giải pháp truyền thống, nhưng lại tiết kiệm về lâu dài.
• Cơ hội:
  • Giải pháp hiệu quả cho địa hình phức tạp: Mở ra khả năng xây dựng ở những nơi trước đây là bất khả thi.
  • Tiết kiệm vật liệu và thời gian: So với tường chắn trọng lực lớn, tường chắn có cốt có thể giảm lượng vật liệu và rút ngắn tiến độ thi công.
  • Phát triển bền vững: Góp phần bảo vệ môi trường và khai thác hiệu quả tài nguyên đất đai.

Xu Hướng Phát Triển Của Địa Kỹ Thuật và Tường Chắn Đất Có Cốt

Ngành địa kỹ thuật không ngừng phát triển với sự ra đời của các vật liệu mới, công nghệ mô phỏng tiên tiến và các phương pháp thi công hiệu quả hơn. Đối với tường chắn đất có cốt, xu hướng tập trung vào:

• Vật liệu gia cường mới: Các loại vật liệu composite, vật liệu tự phân hủy thân thiện với môi trường.
• Công nghệ thi công tự động hóa: Giảm thiểu sai sót do con người và tăng tốc độ thi công.
• Phần mềm mô phỏng và phân tích: Các công cụ thiết kế ngày càng mạnh mẽ, cho phép mô phỏng chính xác hành vi của tường chắn dưới nhiều điều kiện tải trọng khác nhau.
• Tích hợp các giải pháp xanh: Kết hợp tường chắn đất có cốt với hệ thống cây xanh để tăng tính thẩm mỹ và cải thiện môi trường.

Câu Hỏi Thường Gặp

Tường chắn đất có cốt có những ưu điểm gì so với tường chắn trọng lực truyền thống?

Tường chắn đất có cốt thường nhẹ hơn, dễ thi công hơn, linh hoạt hơn với các địa hình phức tạp và có thể tiết kiệm chi phí vật liệu hơn so với tường chắn trọng lực lớn.

Vật liệu gia cường nào là phổ biến nhất trong thiết kế tường chắn đất có cốt?

Các vật liệu gia cường phổ biến nhất bao gồm vải địa kỹ thuật, lưới địa kỹ thuật và dải thép, tùy thuộc vào yêu cầu về tải trọng và điều kiện địa chất.

Quy trình thi công tường chắn đất có cốt có phức tạp không?

Quy trình thi công đòi hỏi sự tỉ mỉ, chính xác trong từng bước, đặc biệt là khâu lu lèn đất và lắp đặt vật liệu gia cường để đảm bảo sự ổn định và tuổi thọ của công trình.

Chiều dài neo của vật liệu gia cường trong tường chắn đất có cốt được xác định như thế nào?

Chiều dài neo được tính toán dựa trên các yếu tố như cường độ chịu kéo của vật liệu gia cường, sức kháng cắt của đất nền và các tải trọng tác dụng, đảm bảo đủ lực giữ vật liệu không bị trượt ra khỏi khối đất.

Hệ thống thoát nước đóng vai trò gì trong tường chắn đất có cốt?

Hệ thống thoát nước giúp giảm áp lực nước ngầm tác động lên tường chắn, hạn chế hiện tượng mất ổn định do nước và kéo dài tuổi thọ của công trình.

Kết Luận

Nhìn chung, Thiết Kế Và Thi Công Tường Chắn đất Có Cốt là một lĩnh vực chuyên sâu, đòi hỏi sự kết hợp hài hòa giữa kiến thức địa kỹ thuật vững chắc, kỹ năng thiết kế tinh tế và quy trình thi công chính xác. Đây không chỉ là một giải pháp kỹ thuật mà còn là minh chứng cho sự sáng tạo và khả năng làm chủ tự nhiên của con người trong xây dựng. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và cái nhìn toàn diện hơn về công nghệ đầy tiềm năng này. Đừng ngần ngại tìm hiểu sâu hơn và chia sẻ kiến thức để góp phần xây dựng những công trình bền vững cho tương lai.
