Bấc thấm đứng
Thiết Kế Hệ Thống Bấc Thấm Đảm Bảo Độ Bền Công Trình
Khi nói đến xây dựng, đặc biệt là trên những nền đất yếu hay khu vực có mực nước ngầm cao, việc đảm bảo sự ổn định và tuổi thọ lâu dài cho công trình là một bài toán không hề đơn giản. Một trong những yếu tố then chốt, đôi khi bị bỏ qua nhưng lại có ảnh hưởng vô cùng lớn, chính là Thiết Kế Hệ Thống Bấc Thấm đảm Bảo độ Bền Công Trình. Vậy, bấc thấm là gì và tại sao nó lại quan trọng đến vậy? Hãy cùng đi sâu vào vấn đề này để hiểu rõ hơn, bạn nhé!
Tại Sao Hệ Thống Bấc Thấm Lại Quan Trọng Trong Xây Dựng?
Trước hết, chúng ta cần hiểu bối cảnh. Việt Nam, với địa hình đa dạng và hệ thống sông ngòi chằng chịt, thường xuyên đối mặt với vấn đề nền đất yếu. Các khu vực ven biển, đồng bằng sông Cửu Long, hay thậm chí nhiều khu đô thị mới đang phát triển, đều có đặc điểm chung là đất sét, bùn có độ cố kết thấp, khả năng chịu tải kém. Khi xây dựng công trình trên những nền đất này, áp lực từ tải trọng công trình sẽ gây ra sự gia tăng áp lực nước lỗ rỗng, làm giảm sức kháng cắt của đất, dẫn đến lún không đều, thậm chí là mất ổn định.
Đây chính là lúc hệ thống bấc thấm phát huy vai trò “cứu cánh”.
Hiểu Về Bấc Thấm: Không Chỉ Là Một Chi Tiết Nhỏ
Bạn có thể hình dung bấc thấm như những “ống dẫn nước” thẳng đứng, được chôn sâu vào nền đất yếu. Chúng thường được làm từ vật liệu địa kỹ thuật, có cấu trúc rỗng, cho phép nước thoát ra dễ dàng. Khi bấc thấm được lắp đặt, chúng tạo ra những đường thoát nước ngắn nhất cho nước trong đất, giúp quá trình cố kết diễn ra nhanh hơn.
- Quá trình cố kết diễn ra nhanh hơn: Thay vì nước phải di chuyển một quãng đường xa để thoát ra khỏi khối đất, bấc thấm sẽ tạo ra những “lối tắt” hiệu quả. Điều này giúp giảm áp lực nước lỗ rỗng trong đất, từ đó tăng cường độ bền và giảm thiểu độ lún của công trình.
- Giảm thiểu rủi ro mất ổn định: Nền đất yếu thường tiềm ẩn nguy cơ trượt, lở. Bằng cách gia tăng độ bền của đất thông qua quá trình cố kết nhanh, bấc thấm góp phần quan trọng vào việc ổn định mái dốc, tường chắn, hay bất kỳ cấu trúc nào chịu tác động từ áp lực đất.
- Tiết kiệm thời gian và chi phí: Nếu không có bấc thấm, quá trình cố kết tự nhiên có thể kéo dài hàng năm, thậm chí hàng thập kỷ, gây ảnh hưởng nghiêm trọng đến tiến độ dự án. Việc ứng dụng bấc thấm giúp rút ngắn đáng kể thời gian chờ đợi, giải phóng mặt bằng sớm hơn, từ đó tiết kiệm chi phí thi công và vận hành.
Trong lĩnh vực Địa kỹ thuật công trình, việc Thiết Kế Hệ Thống Bấc Thấm đảm Bảo độ Bền Công Trình là một bước đi chiến lược, đòi hỏi sự hiểu biết sâu sắc về cơ học đất, thủy lực học và kỹ thuật thi công.
{width=460 height=260}
Nguyên Tắc Cơ Bản Trong Thiết Kế Hệ Thống Bấc Thấm
Để thiết kế hệ thống bấc thấm đảm bảo độ bền công trình, chúng ta cần dựa trên những nguyên tắc khoa học và kỹ thuật vững chắc.
1. Hiểu Rõ Đặc Tính Của Nền Đất
Đây là bước đầu tiên và quan trọng nhất. Chúng ta cần xác định chính xác các chỉ tiêu cơ lý của đất nền, đặc biệt là:
- Hệ số thấm (k): Đặc trưng cho khả năng nước di chuyển qua đất. Đất có hệ số thấm thấp (như sét dẻo cứng, sét dẻo mềm) sẽ cần bấc thấm hiệu quả hơn.
- Hệ số cố kết (c_v): Liên quan đến tốc độ cố kết. Hệ số cố kết thấp cho thấy đất cố kết chậm, cần hệ thống bấc thấm để tăng tốc độ.
- Độ dày lớp đất yếu: Chiều dày của lớp đất cần xử lý sẽ ảnh hưởng đến chiều dài và mật độ bấc thấm cần thiết.
- Độ rỗng (e) và giới hạn chảy (w_L), giới hạn dẻo (w_P): Các chỉ số này cung cấp thông tin về trạng thái và cấu trúc của đất.
Việc khảo sát địa chất chi tiết, bao gồm các thí nghiệm xuyên tiêu chuẩn (SPT), thí nghiệm xuyên tĩnh (CPT), lấy mẫu đất làm thí nghiệm trong phòng, là không thể thiếu.
2. Xác Định Mục Tiêu Cố Kết và Độ Lún Cho Phép
Mỗi công trình sẽ có những yêu cầu khác nhau về mức độ cố kết và độ lún cho phép.
- Mục tiêu cố kết: Chúng ta muốn giảm bao nhiêu phần trăm độ lún dự kiến? Thông thường, mục tiêu là đạt được 90% hoặc 95% độ lún cuối cùng trong một khoảng thời gian nhất định.
- Độ lún cho phép: Tùy thuộc vào loại công trình (nhà ở, cầu cảng, đường cao tốc) mà có những giới hạn về độ lún khác nhau để đảm bảo an toàn và công năng sử dụng.
Việc xác định rõ mục tiêu này sẽ là cơ sở để tính toán các thông số thiết kế cho hệ thống bấc thấm.
3. Tính Toán Tải Trọng Tác Dụng
Tải trọng dự kiến sẽ tác động lên nền đất là yếu tố quyết định áp lực nước lỗ rỗng sinh ra. Tải trọng này có thể bao gồm:
- Tải trọng bản thân của công trình xây dựng trên mặt đất.
- Tải trọng chất tải giai đoạn (preloading) để ép nước ra khỏi đất, đẩy nhanh quá trình cố kết.
- Các tải trọng động, tải trọng môi trường (nếu có).
4. Lựa Chọn Loại Bấc Thấm Phù Hợp
Trên thị trường hiện nay có nhiều loại bấc thấm khác nhau, mỗi loại có ưu và nhược điểm riêng. Việc lựa chọn cần dựa trên các yếu tố:
- Khả năng thấm: Bấc thấm phải có khả năng dẫn nước tốt, ngay cả dưới áp lực cao.
- Độ bền cơ học: Bấc thấm cần chịu được lực ép khi thi công và áp lực từ đất nền.
- Khả năng chống tắc nghẽn: Vật liệu lọc bao bọc bấc thấm phải ngăn chặn hạt đất xâm nhập vào lòng bấc, làm giảm khả năng thoát nước.
- Kích thước và hình dạng: Phụ thuộc vào mật độ lắp đặt và yêu cầu kỹ thuật.

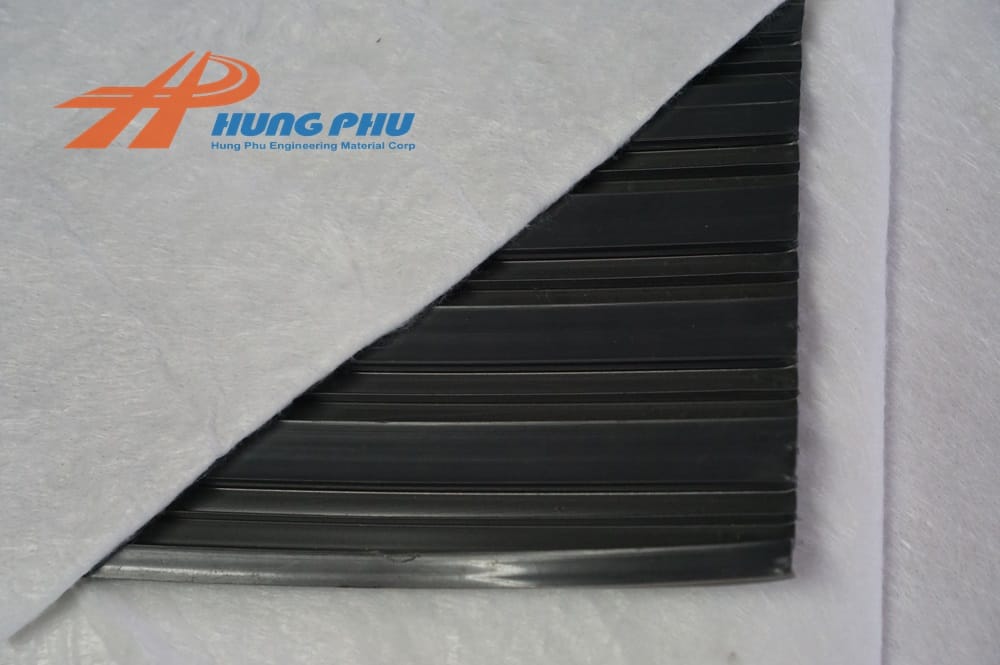

Các loại bấc thấm phổ biến thường có lõi là các sợi polyester hoặc vật liệu tương tự, được bao bọc bởi một lớp vải địa kỹ thuật lọc nước.
5. Xác Định Mật Độ Lắp Đặt Bấc Thấm
Đây là yếu tố then chốt để đánh giá hiệu quả của hệ thống bấc thấm. Mật độ này được tính toán dựa trên:
- Hệ số thấm của đất nền.
- Độ dày lớp đất yếu.
- Hệ số thấm của bản thân bấc thấm.
- Thời gian thi công mong muốn.
Mật độ càng dày, nước thoát càng nhanh, nhưng chi phí thi công càng cao. Do đó, việc tối ưu hóa mật độ là rất quan trọng để cân bằng giữa hiệu quả và chi phí.
Các Phương Pháp Tính Toán Thiết Kế Bấc Thấm
Việc thiết kế hệ thống bấc thấm đảm bảo độ bền công trình đòi hỏi các phép tính kỹ thuật chi tiết. Có nhiều phương pháp khác nhau, nhưng nhìn chung, chúng đều xoay quanh việc dự đoán tốc độ cố kết và độ lún.
1. Phương Pháp Hàm Cố Kết (Consolidation Theory)
Đây là phương pháp nền tảng, dựa trên lý thuyết cố kết Terzaghi. Nó cho phép ước tính thời gian để đạt được một tỷ lệ cố kết nhất định, có tính đến sự hiện diện của bấc thấm.
Phương trình cơ bản thường được sử dụng là:
$T_v = frac{cv t}{H{dr}^2}$
trong đó:
- $T_v$ là tham số thời gian cố kết.
- $c_v$ là hệ số cố kết theo phương thẳng đứng.
- $t$ là thời gian.
- $H_{dr}$ là chiều dài đường thấm trung bình.
Với bấc thấm, chiều dài đường thấm được rút ngắn đáng kể, dẫn đến $T_v$ nhỏ hơn và thời gian $t$ để đạt cùng một mức độ cố kết cũng giảm đi. Các mô hình phức tạp hơn sẽ tính đến ảnh hưởng của bấc thấm lên trường dòng chảy hai chiều hoặc ba chiều.
2. Các Mô Hình Số Hóa
Đối với các bài toán phức tạp, bao gồm địa hình không đều, lớp đất phân tầng đa dạng, hoặc tải trọng thay đổi, các phần mềm mô phỏng số hóa được sử dụng. Các phần mềm này cho phép mô hình hóa toàn bộ quá trình cố kết với sự tham gia của bấc thấm, đưa ra kết quả chính xác và chi tiết hơn.
3. Sử Dụng Các Hướng Dẫn Thiết Kế và Tiêu Chuẩn
Nhiều tổ chức quốc tế và các nhà khoa học đã phát triển các biểu đồ, bảng tra và công thức thực nghiệm để đơn giản hóa quá trình thiết kế. Các hướng dẫn này thường dựa trên kết quả của nhiều nghiên cứu và thí nghiệm thực địa.
Ví dụ, các biểu đồ về mối quan hệ giữa mật độ bấc thấm, loại đất, và thời gian cố kết là công cụ hữu ích cho kỹ sư.
{width=460 height=260}
Yếu Tố Ảnh Hưởng Đến Hiệu Quả Của Hệ Thống Bấc Thấm
Để thiết kế hệ thống bấc thấm đảm bảo độ bền công trình một cách tối ưu, cần lưu ý các yếu tố sau:
- Chất lượng thi công: Việc lắp đặt bấc thấm phải đảm bảo bấc thấm được đặt thẳng đứng, đúng mật độ và vị trí thiết kế. Các thao tác đâm bấc thấm cần được thực hiện cẩn thận để tránh làm biến dạng bấc hoặc gây “kênh” nước không mong muốn.
- Lớp thoát nước: Lớp cát hoặc vật liệu thoát nước phía trên nền đất cần được thiết kế và thi công tốt để thu gom nước từ các bấc thấm và dẫn ra ngoài một cách hiệu quả.
- Vùng ảnh hưởng của bấc thấm: Mỗi bấc thấm có một “vùng ảnh hưởng” nhất định. Khoảng cách giữa các bấc thấm cần được tính toán để các vùng ảnh hưởng này giao nhau, đảm bảo toàn bộ khối đất được xử lý.
- Độ sâu của bấc thấm: Chiều dài bấc thấm phải đủ để xuyên qua toàn bộ lớp đất yếu cần xử lý, hoặc ít nhất là đến một lớp đất có khả năng thấm tốt hơn.
- Sự thay đổi tính chất đất trong quá trình cố kết: Khi đất cố kết, các tính chất cơ lý của nó sẽ thay đổi. Thiết kế cần xem xét đến sự thay đổi này để đảm bảo hiệu quả lâu dài.
“Bấc Thấm Hỏng” – Những Bài Học Từ Thực Tiễn
Tôi đã từng chứng kiến một dự án mà hệ thống bấc thấm không phát huy hiệu quả như mong đợi. Sau khi điều tra, chúng tôi phát hiện ra rằng các bấc thấm đã bị đâm xiên trong quá trình thi công, và lớp vật liệu lọc bao quanh bấc bị rách ở một số đoạn. Điều này khiến nước không thể thoát ra ngoài hiệu quả, làm chậm quá trình cố kết và dẫn đến độ lún lớn hơn dự kiến. Câu chuyện này cho thấy, thiết kế hệ thống bấc thấm đảm bảo độ bền công trình không chỉ dừng lại ở bản vẽ, mà còn phụ thuộc rất lớn vào công tác giám sát và thi công ngoài thực địa.
Ứng Dụng Thực Tế Của Bấc Thấm Tại Việt Nam
Tại Việt Nam, bấc thấm đã được ứng dụng rộng rãi trong nhiều dự án quan trọng, điển hình như:
- Xây dựng đường cao tốc trên nền đất yếu: Các tuyến cao tốc đi qua vùng đồng bằng sông Hồng, đồng bằng sông Cửu Long thường sử dụng bấc thấm để gia cố nền đường, đảm bảo khả năng chịu tải và giảm lún.
- Công trình cảng biển và khu công nghiệp ven biển: Việc xây dựng các bến cảng, nhà máy trên nền đất sét mềm, chịu ảnh hưởng của thủy triều đòi hỏi giải pháp cố kết nền hiệu quả, mà bấc thấm là một lựa chọn tối ưu.
- Khu đô thị mới và các công trình nhà cao tầng: Tại các khu vực có nền đất yếu, bấc thấm được sử dụng để giảm thời gian cố kết, cho phép thi công công trình nhanh hơn, tiết kiệm chi phí.
- Gia cố mái dốc bờ sông, bờ biển: Bấc thấm cũng góp phần tăng cường sự ổn định cho các mái dốc, ngăn ngừa sạt lở do tác động của dòng chảy và mực nước.
Một ví dụ điển hình là việc áp dụng bấc thấm trong quá trình xây dựng các tuyến đường cao tốc tại khu vực Đồng bằng sông Cửu Long. Theo các kỹ sư địa kỹ thuật, việc sử dụng bấc thấm đã giúp giảm thời gian chờ đợi cố kết từ vài năm xuống còn vài tháng, đẩy nhanh tiến độ dự án và tiết kiệm đáng kể chi phí.
“
Thách Thức và Xu Hướng Phát Triển
Mặc dù bấc thấm mang lại nhiều lợi ích, việc thiết kế hệ thống bấc thấm đảm bảo độ bền công trình vẫn đối mặt với một số thách thức:
- Chi phí ban đầu: So với các phương pháp xử lý nền thông thường, chi phí lắp đặt bấc thấm có thể cao hơn. Tuy nhiên, nếu xét về hiệu quả lâu dài và tiết kiệm thời gian, đây là một khoản đầu tư hợp lý.
- Yêu cầu về kỹ thuật thi công và giám sát: Để đảm bảo bấc thấm phát huy tối đa hiệu quả, cần có đội ngũ kỹ thuật có kinh nghiệm và quy trình giám sát chặt chẽ.
- Độ chính xác của số liệu địa chất: Nếu số liệu địa chất không chính xác, thiết kế bấc thấm có thể không tối ưu, dẫn đến kết quả không như mong đợi.
Trong tương lai, xu hướng phát triển của công nghệ bấc thấm có thể bao gồm:
- Vật liệu bấc thấm mới: Nghiên cứu và phát triển các vật liệu bấc thấm có khả năng thấm và độ bền cao hơn, thân thiện với môi trường.
- Cải tiến phương pháp thi công: Sử dụng các thiết bị thi công tự động, hiện đại để tăng tốc độ và độ chính xác.
- Ứng dụng công nghệ số: Tích hợp các cảm biến để theo dõi quá trình cố kết theo thời gian thực, giúp điều chỉnh thiết kế kịp thời khi cần thiết.
- Phát triển các mô hình dự báo: Sử dụng trí tuệ nhân tạo (AI) và học máy để dự báo hiệu quả cố kết chính xác hơn, tối ưu hóa thiết kế bấc thấm.
Tiến sĩ Trần Văn Minh, một chuyên gia hàng đầu trong lĩnh vực Địa kỹ thuật tại Việt Nam, từng chia sẻ: “Việc thiết kế hệ thống bấc thấm đảm bảo độ bền công trình không chỉ là áp dụng công thức. Nó đòi hỏi sự am hiểu sâu sắc về đất, về cơ học và kinh nghiệm thực tế. Chúng ta cần liên tục cập nhật công nghệ và phương pháp để mang lại những giải pháp tốt nhất cho các dự án xây dựng tại Việt Nam.”
Câu Hỏi Thường Gặp Về Thiết Kế Hệ Thống Bấc Thấm
Hệ thống bấc thấm có phù hợp với mọi loại đất yếu không?
Hệ thống bấc thấm đặc biệt hiệu quả với các loại đất dính như sét, bùn, có hệ số thấm thấp và khả năng cố kết chậm. Đối với các loại đất rời, thoát nước tốt, hiệu quả của bấc thấm có thể không cao bằng.
Làm thế nào để xác định khoảng cách lắp đặt bấc thấm?
Khoảng cách lắp đặt được tính toán dựa trên hệ số thấm của đất, hệ số thấm của bấc thấm, độ dày lớp đất yếu và thời gian cố kết mong muốn. Các phần mềm chuyên dụng hoặc bảng tra tiêu chuẩn sẽ hỗ trợ việc này.
Thời gian thi công có bấc thấm thường kéo dài bao lâu?
Thời gian này phụ thuộc vào nhiều yếu tố, nhưng nhìn chung, việc sử dụng bấc thấm có thể rút ngắn thời gian cố kết từ vài năm xuống còn vài tháng hoặc dưới một năm, tùy thuộc vào mức độ cố kết yêu cầu.
Chi phí thi công hệ thống bấc thấm có cao không?
So với việc chờ đợi cố kết tự nhiên, chi phí thi công bấc thấm ban đầu có thể cao hơn, nhưng về lâu dài, nó giúp tiết kiệm chi phí do giảm thời gian thi công, giảm độ lún sau này và tránh các sự cố tiềm ẩn.
Bấc thấm có cần bảo trì sau khi lắp đặt không?
Bấc thấm thường được thiết kế để hoạt động thụ động và không yêu cầu bảo trì định kỳ. Tuy nhiên, việc giám sát quá trình cố kết và độ lún là cần thiết để đánh giá hiệu quả của hệ thống.
Kết Luận
Trong bối cảnh xây dựng ngày càng phát triển, việc thiết kế hệ thống bấc thấm đảm bảo độ bền công trình không còn là một lựa chọn, mà đã trở thành một yêu cầu thiết yếu, đặc biệt tại những khu vực có điều kiện địa chất phức tạp như ở Việt Nam. Từ việc hiểu rõ nguyên lý hoạt động, áp dụng các phương pháp tính toán khoa học, cho đến việc lựa chọn vật liệu và kỹ thuật thi công phù hợp, tất cả đều góp phần tạo nên một nền móng vững chắc, an toàn và bền vững cho mọi công trình.
Hiểu và áp dụng đúng kỹ thuật bấc thấm chính là chìa khóa để giải quyết bài toán nền đất yếu, mở đường cho những dự án xây dựng thành công, góp phần phát triển hạ tầng quốc gia. Hãy cùng tiếp tục tìm hiểu và chia sẻ kiến thức về lĩnh vực Địa kỹ thuật công trình đầy thú vị này!
