Bấc thấm đứng
Thiết kế bấc thấm dựa trên hệ số cố kết đất
Đã bao giờ bạn tự hỏi làm thế nào mà những công trình đồ sộ, cao vút lại có thể đứng vững trên nền đất yếu, hay những con đường cao tốc lại phẳng lì qua bao mùa mưa nắng? Đằng sau vẻ ngoài kiên cố đó là cả một “bộ não” địa kỹ thuật, mà một trong những “chiêu” quan trọng bậc nhất chính là việc Thiết Kế Bấc Thấm Dựa Trên Hệ Số Cố Kết đất. Nghe có vẻ hơi hàn lâm nhỉ? Đừng lo, hôm nay chúng ta sẽ cùng nhau mổ xẻ vấn đề này, từ những điều cơ bản nhất, sao cho ai đọc xong cũng có thể “à, thì ra là vậy” nhé!
Vai trò của Địa kỹ thuật trong xây dựng hiện đại
Trong ngành xây dựng, địa kỹ thuật công trình không chỉ đơn thuần là một môn học, mà nó là nền tảng, là xương sống quyết định sự thành bại của mọi dự án. Hãy tưởng tượng bạn xây một ngôi nhà trên một đống cát lún bất ổn, chắc chắn nó sẽ không trụ vững được bao lâu. Đó chính là lúc địa kỹ thuật vào cuộc, giúp chúng ta hiểu rõ “tính khí” của lòng đất, từ đó đưa ra những giải pháp tối ưu nhất để xây dựng an toàn và bền vững.
Các nguyên tắc cơ bản và lý thuyết nền tảng trong Địa kỹ thuật
Để hiểu sâu về Thiết Kế Bấc Thấm Dựa Trên Hệ Số Cố Kết đất, chúng ta cần nắm vững một vài khái niệm cốt lõi.
Độ bền và biến dạng của đất
Đất, tưởng chừng như rắn chắc, nhưng thực chất lại là một vật liệu phức tạp, có khả năng chịu lực và biến dạng nhất định. Độ bền của đất liên quan đến khả năng chống lại sự phá hoại, còn biến dạng là sự thay đổi hình dạng khi chịu tải. Hiểu được hai yếu tố này giúp chúng ta dự đoán hành vi của nền đất dưới tác động của công trình.
Sức chịu tải của nền
Đây là khả năng của nền đất chịu được tải trọng từ công trình truyền xuống mà không bị sụt lún hay phá hoại. Sức chịu tải này phụ thuộc vào nhiều yếu tố, bao gồm loại đất, độ ẩm, áp lực nước lỗ rỗng và cấu trúc địa chất.
Lún và cố kết
Khi có tải trọng tác dụng, các hạt đất sẽ bị nén chặt lại, làm giảm thể tích và gây ra lún. Quá trình này, đặc biệt với đất sét bão hòa nước, diễn ra từ từ và được gọi là cố kết.
Phương pháp khảo sát, thí nghiệm địa chất công trình phổ biến
Trước khi đặt bút thiết kế, việc khảo sát và thí nghiệm là bước không thể thiếu để “chẩn đoán bệnh” cho nền đất.
Khảo sát địa chất bằng khoan và lấy mẫu
Đây là phương pháp truyền thống nhưng vô cùng hiệu quả. Chúng ta sẽ khoan sâu xuống lòng đất, thu thập các mẫu đất ở các lớp khác nhau để phân tích trong phòng thí nghiệm.
Các thí nghiệm tại hiện trường
- Thí nghiệm xuyên tiêu chuẩn (SPT): Đo lực cần thiết để đóng một mũi khoan tiêu chuẩn xuống đất, giúp đánh giá sơ bộ độ chặt của đất cát và độ cứng của đất sét.
- Thí nghiệm CPT (Cone Penetration Test): Sử dụng một đầu dò hình nón đẩy vào đất để đo sức kháng xuyên và lực ma sát thành, cung cấp thông tin chi tiết về các lớp đất.
Các thí nghiệm trong phòng thí nghiệm
- Thí nghiệm nén 3 trục: Xác định độ bền và biến dạng của mẫu đất dưới các điều kiện áp lực khác nhau.
- Thí nghiệm cắt cánh (Vane Shear Test): Đo cường độ kháng cắt của đất sét dẻo mềm.
- Thí nghiệm cố kết: Đây là thí nghiệm quan trọng nhất liên quan đến thiết kế bấc thấm dựa trên hệ số cố kết đất. Nó giúp xác định các thông số về độ lún và thời gian cố kết của đất, đặc biệt là đất sét.
Hiểu rõ về hệ số cố kết đất (c_v)
Khi nói đến thiết kế bấc thấm dựa trên hệ số cố kết đất, thì hệ số cố kết (c_v) chính là “ngôi sao” của chúng ta.
Hệ số cố kết (c_v) là gì?
Hệ số cố kết (c_v) là một thông số địa kỹ thuật đặc trưng cho tốc độ thoát nước và cố kết của đất, đặc biệt là đất sét. Nó cho biết đất có thể nén chặt và làm giảm lượng nước rỗng nhanh hay chậm dưới tác động của tải trọng. Giá trị c_v càng cao, thì quá trình thoát nước và cố kết diễn ra càng nhanh. Ngược lại, nếu c_v thấp, đất sẽ mất rất nhiều thời gian để ổn định, gây ra lún kéo dài.
Tại sao hệ số cố kết đất lại quan trọng trong thiết kế bấc thấm?
Hãy tưởng tượng nền đất như một miếng bọt biển bị ngâm nước. Khi bạn ấn mạnh vào nó, nước sẽ từ từ thoát ra ngoài. Đất sét cũng tương tự, khi có tải trọng mới, nước trong lỗ rỗng sẽ phải thoát ra để các hạt đất có thể xích lại gần nhau hơn. Quá trình này gọi là cố kết.
- Đất có hệ số cố kết thấp (đất sét dẻo cứng, đất sét chặt): Nước thoát ra rất chậm. Nếu xây công trình ngay lập tức, đất sẽ tiếp tục lún trong một thời gian dài, có thể gây ảnh hưởng nghiêm trọng đến kết cấu.
- Đất có hệ số cố kết cao (đất sét pha cát, đất bùn): Nước thoát ra nhanh hơn.
Bấc thấm được thiết kế để “hút” nước ra khỏi khối đất một cách hiệu quả hơn, rút ngắn thời gian cố kết và giảm thiểu lún. Và để biết bấc thấm đó có hiệu quả hay không, chúng ta phải dựa vào hệ số cố kết đất. Nếu không có nó, bấc thấm có thể trở nên vô dụng hoặc thậm chí là thừa thãi.
Tầm quan trọng của hệ số cố kết đất trong thiết kế bấc thấm
Thiết kế bấc thấm dựa trên hệ số cố kết đất: Quy trình chi tiết
Bây giờ, chúng ta sẽ đi vào phần “cốt lõi” của bài viết: làm thế nào để thiết kế bấc thấm dựa trên hệ số cố kết đất.
Bước 1: Xác định thông số địa chất và hệ số cố kết
Đây là bước đầu tiên và quan trọng nhất. Dựa vào kết quả khoan, lấy mẫu và các thí nghiệm trong phòng, chúng ta xác định được loại đất, các lớp đất, chiều dày của chúng và quan trọng nhất là xác định được giá trị hệ số cố kết (c_v) cho từng lớp đất.
Bước 2: Tính toán thời gian cố kết dự kiến và độ lún tối đa
Dựa vào các thông số của đất và tải trọng dự kiến của công trình, chúng ta sẽ tính toán được:
- Độ lún tổng cộng: Lượng lún mà nền đất sẽ phải chịu trong suốt quá trình cố kết.
- Thời gian cố kết tự nhiên: Nếu không có biện pháp xử lý, đất sẽ mất bao lâu để đạt được độ ổn định. Với đất yếu, thời gian này có thể kéo dài hàng chục năm, thậm chí hàng trăm năm, điều này là không thể chấp nhận được trong xây dựng.
Bước 3: Xác định yêu cầu về rút ngắn thời gian cố kết
Thông thường, các chủ đầu tư hoặc quy định xây dựng sẽ đặt ra một mốc thời gian cố định mà nền đất cần ổn định, ví dụ: 6 tháng, 1 năm hoặc 2 năm. Mục tiêu của việc sử dụng bấc thấm là để rút ngắn thời gian cố kết tự nhiên xuống dưới mốc yêu cầu này.
Bước 4: Lựa chọn loại bấc thấm phù hợp
Có nhiều loại bấc thấm trên thị trường, với cấu tạo và khả năng thoát nước khác nhau. Việc lựa chọn loại bấc thấm phụ thuộc vào:
- Độ dày lớp đất cần xử lý.
- Yêu cầu về tốc độ thoát nước.
- Khả năng chịu lực của bấc thấm.
Bước 5: Tính toán khoảng cách và chiều sâu lắp đặt bấc thấm
Đây là bước kỹ thuật “ăn tiền” khi thiết kế bấc thấm dựa trên hệ số cố kết đất.
- Chiều sâu lắp đặt: Bấc thấm cần được cắm sâu xuống lớp đất yếu cần xử lý, thường là đến lớp đất cứng hơn bên dưới để đảm bảo khả năng thoát nước tối ưu.
- Khoảng cách lắp đặt: Đây là yếu tố quyết định hiệu quả của hệ thống bấc thấm.
- Nếu khoảng cách giữa các bấc thấm quá xa, nước sẽ không thoát kịp, hiệu quả xử lý sẽ kém.
- Nếu khoảng cách quá gần, sẽ lãng phí vật liệu và chi phí.
Công thức tính toán khoảng cách này dựa trên lý thuyết cố kết dưới tác dụng của bấc thấm, trong đó hệ số cố kết (c_v) đóng vai trò cực kỳ quan trọng. Dựa vào hệ số cố kết đất, chúng ta sẽ tính toán được:
- Thời gian cố kết đạt 90% độ lún dự kiến với một sơ đồ bố trí bấc thấm nhất định.
- Từ đó, chúng ta điều chỉnh khoảng cách lắp đặt bấc thấm sao cho thời gian này đáp ứng được yêu cầu đề ra.
Một công thức kinh điển để ước tính thời gian cố kết (t) để đạt được độ giảm độ lún nhất định (U) với hệ thống bấc thấm là:
$t = frac{D^2}{c_v} times T_v$
Trong đó:
- $t$: Thời gian cố kết.
- $D$: Chiều rộng thoát nước trung bình (liên quan đến khoảng cách lắp đặt bấc thấm).
- $c_v$: Hệ số cố kết của đất theo phương thẳng đứng.
- $T_v$: Hệ số cố kết theo thời gian, phụ thuộc vào phần trăm độ lún đạt được (U).
Quan sát công thức này, chúng ta thấy rõ ràng:
- Nếu $c_v$ nhỏ, để đạt được một thời gian cố kết $t$ mong muốn, chúng ta cần phải giảm $D$ (tức là giảm khoảng cách giữa các bấc thấm).
- Ngược lại, nếu $c_v$ lớn, chúng ta có thể tăng $D$ lên một chút mà vẫn đảm bảo thời gian cố kết.
Điều này khẳng định tầm quan trọng tuyệt đối của thiết kế bấc thấm dựa trên hệ số cố kết đất.
Bước 6: Kiểm tra và đánh giá hiệu quả
Sau khi lắp đặt bấc thấm, chúng ta cần theo dõi độ lún của công trình và đo đạc áp lực nước lỗ rỗng trong đất. Dữ liệu này giúp đánh giá xem hệ thống bấc thấm có hoạt động hiệu quả như tính toán hay không, và có cần điều chỉnh gì không.
Ứng dụng thực tế của bấc thấm trong các dự án tại Việt Nam
Việt Nam là một quốc gia có nhiều vùng đất yếu, đặc biệt là các vùng châu thổ sông Cửu Long, sông Hồng, và các khu vực ven biển. Do đó, việc áp dụng các giải pháp xử lý nền như bấc thấm là vô cùng phổ biến và cần thiết.
- Xây dựng đường cao tốc, đường tỉnh lộ: Giúp nền đường ổn định, tránh lún võng, đảm bảo an toàn giao thông.
- Xây dựng khu dân cư, khu công nghiệp trên đất yếu: Đảm bảo nền móng vững chắc cho các công trình nhà ở, nhà xưởng.
- Xây dựng cảng biển, công trình ven biển: Giúp ổn định kết cấu đê, bến cảng, giảm thiểu tác động của sóng và thủy triều.
- Cải tạo sân bay: Đảm bảo bề mặt sân bay bằng phẳng, an toàn cho máy bay cất hạ cánh.
Tại các dự án lớn như cao tốc Bến Lức – Long Thành, cao tốc Trung Lương – Mỹ Thuận, hay các dự án phát triển đô thị tại TP.HCM và các tỉnh phía Nam, hệ thống bấc thấm đã được ứng dụng rộng rãi và mang lại hiệu quả rõ rệt. Việc thiết kế bấc thấm dựa trên hệ số cố kết đất đã giúp các kỹ sư có cái nhìn chính xác hơn về tiến độ xử lý nền, từ đó đưa ra kế hoạch thi công hợp lý, tiết kiệm chi phí và thời gian.

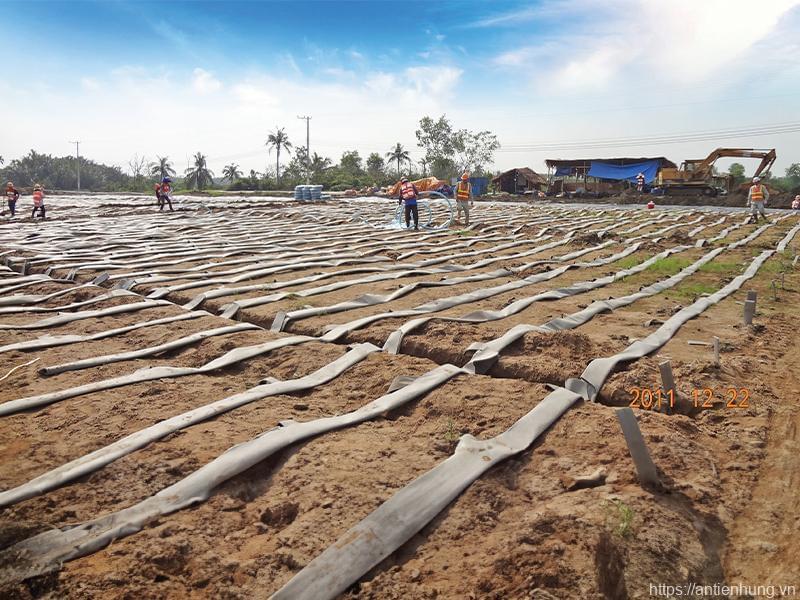

Ứng dụng bấc thấm trong xử lý nền đất yếu
Thách thức và cơ hội trong lĩnh vực Địa kỹ thuật
Ngành địa kỹ thuật, đặc biệt là trong việc thiết kế bấc thấm dựa trên hệ số cố kết đất, luôn đối mặt với những thách thức và mở ra những cơ hội mới.
Thách thức
- Sự phức tạp của địa chất: Địa chất Việt Nam rất đa dạng và phức tạp, việc khảo sát và xác định chính xác các thông số, đặc biệt là hệ số cố kết, đôi khi gặp nhiều khó khăn.
- Chi phí đầu tư ban đầu: Việc xử lý nền đất yếu bằng bấc thấm cần một khoản đầu tư ban đầu không nhỏ, đòi hỏi sự cân nhắc kỹ lưỡng về hiệu quả kinh tế.
- Yêu cầu về kỹ thuật thi công: Việc lắp đặt bấc thấm đòi hỏi máy móc chuyên dụng và kỹ thuật thi công chính xác để đảm bảo hiệu quả.
Cơ hội
- Phát triển công nghệ mới: Luôn có cơ hội để nghiên cứu và áp dụng các công nghệ mới trong khảo sát, thí nghiệm và thi công bấc thấm, giúp nâng cao hiệu quả và giảm chi phí.
- Mở rộng ứng dụng: Với sự phát triển của hạ tầng, nhu cầu xử lý nền đất yếu ngày càng tăng, mở ra cơ hội lớn cho các giải pháp bấc thấm.
- Nâng cao năng lực chuyên môn: Các kỹ sư địa kỹ thuật có cơ hội trau dồi kiến thức và kỹ năng, đặc biệt là trong việc thiết kế bấc thấm dựa trên hệ số cố kết đất, để đáp ứng yêu cầu ngày càng cao của ngành.
Câu hỏi thường gặp (FAQ)
Hệ số cố kết đất ảnh hưởng đến tốc độ lún như thế nào?
Hệ số cố kết (c_v) càng cao, tốc độ thoát nước và cố kết càng nhanh, dẫn đến tốc độ lún chậm hơn. Ngược lại, c_v thấp sẽ làm đất lún chậm và kéo dài.
Tại sao lại cần đến bấc thấm nếu đất có hệ số cố kết cao?
Ngay cả khi hệ số cố kết cao, nếu lớp đất yếu dày và tải trọng lớn, thời gian cố kết vẫn có thể vượt quá yêu cầu. Bấc thấm giúp tối ưu hóa quá trình thoát nước, đảm bảo tiến độ thi công.
Làm thế nào để xác định chính xác hệ số cố kết đất?
Hệ số cố kết đất được xác định chủ yếu thông qua các thí nghiệm cố kết trong phòng thí nghiệm trên mẫu đất thu thập từ hiện trường.
Bấc thấm có thể áp dụng cho mọi loại đất yếu không?
Bấc thấm hiệu quả nhất với các loại đất sét bão hòa nước có tính thấm thấp. Đối với đất cát, các phương pháp khác có thể phù hợp hơn.
Chi phí lắp đặt bấc thấm có cao không?
Chi phí lắp đặt bấc thấm phụ thuộc vào nhiều yếu tố như diện tích xử lý, độ sâu, loại bấc thấm và chi phí nhân công. Tuy nhiên, so với lợi ích về sự ổn định và giảm thiểu rủi ro lún, chi phí này thường được xem là hợp lý.
Làm thế nào để biết bấc thấm đã hoạt động hiệu quả?
Hiệu quả của bấc thấm được đánh giá thông qua việc theo dõi độ lún thực tế của công trình và áp lực nước lỗ rỗng trong đất. Nếu các giá trị này giảm theo đúng dự kiến, bấc thấm đang hoạt động tốt.
Kết luận
Như vậy, có thể thấy rằng thiết kế bấc thấm dựa trên hệ số cố kết đất không chỉ là một quy trình kỹ thuật đơn thuần, mà nó còn là sự kết hợp tinh tế giữa kiến thức nền tảng, kinh nghiệm thực tế và khả năng dự báo. Việc hiểu rõ vai trò của hệ số cố kết (c_v) giúp chúng ta đưa ra những quyết định thiết kế chính xác, đảm bảo sự an toàn, bền vững và hiệu quả kinh tế cho mọi công trình xây dựng trên nền đất yếu. Hy vọng bài viết này đã mang đến cho bạn những thông tin hữu ích và cái nhìn sâu sắc hơn về một trong những “vũ khí bí mật” của ngành địa kỹ thuật công trình.
