Quy Trình Thí Nghiệm Vải Địa Kỹ Thuật Đảm Bảo Chất Lượng Công Trình

Nói đến địa kỹ thuật công trình, có lẽ cụm từ “vải địa kỹ thuật” không còn xa lạ với những ai làm trong ngành. Nhưng bạn đã bao giờ tự hỏi, đằng sau lớp vải tưởng chừng đơn giản ấy là cả một quy trình thí nghiệm công phu để đảm bảo nó thực sự “làm tốt nhiệm vụ” chưa? Hôm nay, chúng ta sẽ cùng nhau “mổ xẻ” Quy Trình Thí Nghiệm Vải địa Kỹ Thuật, từ những nguyên tắc cơ bản nhất cho đến cách áp dụng thực tế, để bạn có cái nhìn toàn diện và sâu sắc hơn về công đoạn quan trọng này. Đừng vội lướt qua nhé, bởi lẽ sự an toàn và bền vững của mọi công trình lớn nhỏ đều có phần đóng góp không nhỏ từ những vật liệu địa kỹ thuật chất lượng cao.

Địa Kỹ Thuật Công Trình: Nền Tảng Vững Chắc Cho Mọi Công Trình

Trước khi đi sâu vào Quy Trình Thí Nghiệm Vải địa Kỹ Thuật, chúng ta cần hiểu rõ hơn về lĩnh vực địa kỹ thuật công trình. Đây không chỉ đơn thuần là việc đào đất hay đổ bê tông, mà là cả một khoa học nghiên cứu về hành vi của đất đá, nước dưới lòng đất và mối tương tác của chúng với các công trình xây dựng. Nó giống như việc bạn khám phá “nội tạng” của trái đất để biết liệu nó có đủ sức nâng đỡ “cơ thể” công trình mà chúng ta dự định xây dựng hay không. Từ những tòa nhà chọc trời, cây cầu vươn xa, đến những con đê vững chãi, tất cả đều cần có một nền móng địa kỹ thuật vững chắc.

Các Nguyên Tắc Cơ Bản Trong Địa Kỹ Thuật Công Trình

Ngành địa kỹ thuật dựa trên nhiều nguyên tắc vật lý và cơ học đất. Một trong những khái niệm cốt lõi là sự ổn định của mái dốc, khả năng chịu tải của nền đất, và hiện tượng cố kết – quá trình mà đất từ từ bị nén chặt dưới tác động của tải trọng. Chúng ta cũng cần quan tâm đến áp lực nước lỗ rỗng, có thể làm suy yếu đáng kể sức bền của đất, hay hiện tượng hóa lỏng đất trong các trận động đất.

Các Phương Pháp Khảo Sát Địa Chất Công Trình

Để hiểu rõ “tính cách” của lòng đất, các kỹ sư địa kỹ thuật phải thực hiện nhiều phương pháp khảo sát. Bao gồm các thí nghiệm tại hiện trường như xuyên tiêu chuẩn (SPT), xuyên tĩnh CPT, ép cọc, và các thí nghiệm tại phòng thí nghiệm trên mẫu đất thu thập được. Những dữ liệu này sẽ giúp xác định các tính chất cơ lý của đất như sức chống cắt, độ chặt, giới hạn Atterberg, và thành phần hạt. Tất cả nhằm mục đích vẽ nên một bức tranh chi tiết về nền đất nơi công trình sắp được xây dựng.

Giải Pháp Thiết Kế và Xử Lý Nền Móng

Dựa trên kết quả khảo sát, các kỹ sư sẽ đưa ra các giải pháp thiết kế phù hợp. Có thể là gia cố nền đất bằng cọc, tường chắn đất, hoặc sử dụng các vật liệu địa kỹ thuật tiên tiến. Việc lựa chọn giải pháp phụ thuộc vào nhiều yếu tố: loại công trình, điều kiện địa chất, yêu cầu về tải trọng, và cả yếu tố kinh tế. Đôi khi, một giải pháp tưởng chừng đơn giản lại mang lại hiệu quả vượt trội.

Ứng Dụng Thực Tế Tại Việt Nam

Ở Việt Nam, với địa hình đa dạng từ đồng bằng sông Cửu Long đầy phù sa đến các vùng núi cao, địa kỹ thuật công trình đóng vai trò cực kỳ quan trọng. Các dự án trọng điểm như cao tốc, hầm, sân bay, hay các khu đô thị ven biển đều đòi hỏi những giải pháp địa kỹ thuật tối ưu để đảm bảo an toàn và tuổi thọ công trình. Ví dụ, việc xây dựng các khu đô thị trên nền đất yếu ở các tỉnh phía Nam cần có các biện pháp xử lý đặc biệt để tránh lún, nghiêng.

Thách Thức và Xu Hướng Phát Triển

Ngành địa kỹ thuật công trình tại Việt Nam vẫn còn đối mặt với nhiều thách thức, như thiếu hụt nhân lực chất lượng cao, áp lực về chi phí, và yêu cầu ngày càng cao về các tiêu chuẩn kỹ thuật. Tuy nhiên, đây cũng là cơ hội để phát triển các công nghệ mới, vật liệu tiên tiến, và áp dụng các phương pháp quản lý rủi ro hiệu quả hơn. Xu hướng hiện nay là tích hợp trí tuệ nhân tạo và các công nghệ số vào khảo sát, thiết kế, và giám sát địa kỹ thuật.

Vai Trò Của Vải Địa Kỹ Thuật Trong Các Công Trình

Trong vô vàn vật liệu địa kỹ thuật, vải địa kỹ thuật nổi lên như một “người hùng thầm lặng” với khả năng ứng dụng đa dạng. Nó không chỉ giúp phân cách các lớp vật liệu khác nhau, ngăn chặn sự trộn lẫn, mà còn có khả năng gia cường, lọc và tiêu thoát nước hiệu quả. Bạn có thể hình dung nó như một tấm màn ngăn cách tinh tế, giúp mọi thứ “ngăn nắp” hơn, đồng thời “tiếp sức” cho nền đất yếu.

Quy Trình Thí Nghiệm Vải Địa Kỹ Thuật: Đảm Bảo Chất Lượng Tối Ưu

Để vải địa kỹ thuật phát huy hết công năng, việc quy trình thí nghiệm vải địa kỹ thuật là bước không thể thiếu. Quy trình này nhằm mục đích xác định các tính chất cơ bản của vải, đảm bảo nó đáp ứng các yêu cầu kỹ thuật của dự án và tiêu chuẩn quốc gia/quốc tế. Chúng ta sẽ đi qua từng bước một cách chi tiết nhé!

Tại Sao Cần Thí Nghiệm Vải Địa Kỹ Thuật?

Đơn giản là vì vải địa kỹ thuật có nhiều loại khác nhau, mỗi loại lại có những đặc tính riêng. Nếu không thí nghiệm, làm sao chúng ta biết được vải có thực sự bền như quảng cáo, khả năng chịu lực thế nào, hay nó có lọc nước tốt không? Giống như việc bạn đi mua sắm, không ai lại không kiểm tra kỹ món đồ mình định mua, đúng không? Sai lầm trong khâu này có thể dẫn đến những hậu quả nghiêm trọng cho công trình, từ lún, nứt, sạt lở, cho đến hư hỏng toàn bộ.

Các Tiêu Chuẩn Thí Nghiệm Phổ Biến

Trên thế giới và ở Việt Nam, có nhiều tiêu chuẩn khác nhau quy định về quy trình thí nghiệm vải địa kỹ thuật. Một số tiêu chuẩn quốc tế quen thuộc bao gồm:

• ASTM (American Society for Testing and Materials): Hệ thống tiêu chuẩn được sử dụng rộng rãi toàn cầu.
• BS (British Standards): Tiêu chuẩn của Anh Quốc.
• ISO (International Organization for Standardization): Tiêu chuẩn quốc tế.

Ở Việt Nam, các tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) sẽ áp dụng, thường dựa trên hoặc tham chiếu các tiêu chuẩn quốc tế này. Việc tuân thủ đúng tiêu chuẩn giúp đảm bảo tính thống nhất và độ tin cậy của kết quả.

Các Chỉ Tiêu Quan Trọng Cần Thí Nghiệm

Một quy trình thí nghiệm vải địa kỹ thuật đầy đủ sẽ đánh giá nhiều chỉ tiêu khác nhau, trong đó quan trọng nhất bao gồm:

• Khối lượng trên một đơn vị diện tích (Mass per unit area – g/m² hoặc oz/yd²): Chỉ tiêu này phản ánh độ dày và mật độ của vải. Vải càng nặng thường có khả năng chịu lực và độ bền cao hơn.
• Giới hạn bền kéo (Tensile strength – kN/m hoặc lb/in): Đây là khả năng chịu lực kéo đứt của vải. Chỉ tiêu này cực kỳ quan trọng trong các ứng dụng gia cường nền đất. Chúng ta sẽ tìm hiểu sâu hơn về các loại vải như vải địa kỹ thuật 200/50kn/m hay vải địa kỹ thuật 200kn m để thấy rõ tầm quan trọng của chỉ tiêu này.
• Độ giãn dài khi đứt (Elongation at break – %): Cho biết vải có bị co giãn nhiều hay ít trước khi đứt. Vải có độ giãn dài phù hợp sẽ linh hoạt hơn trong việc thích ứng với biến dạng của nền đất.
• Cường độ xé (Tear strength – N hoặc lb): Khả năng chống lại sự lan rộng của vết rách.
• Cường độ xuyên thủng CBR (CBR puncture strength – N hoặc lb): Khả năng chống lại tác động của các vật thể nhọn, thường dùng để đánh giá khả năng chịu lực của vải khi có đá hoặc vật liệu sắc nhọn trong đất.
• Độ rỗng (Porosity – %): Tỷ lệ thể tích các lỗ rỗng trong vải. Độ rỗng cao giúp vải có khả năng thoát nước tốt.
• Hệ số thấm (Permittivity – s⁻¹ hoặc 1/sec) / Chiều sâu lọc (Flow rate – L/m²/s hoặc gpm/ft²/min): Các chỉ tiêu này đánh giá khả năng cho nước đi qua vải, rất quan trọng trong chức năng lọc và tiêu thoát nước.
• Kích thước lỗ hiệu dụng (Equivalent opening size – EOS – mm hoặc sieve size): Xác định kích thước tối đa của hạt đất có thể lọt qua vải. Điều này đảm bảo vải có thể ngăn chặn các hạt mịn nhưng vẫn cho phép nước đi qua.

Quy Trình Thí Nghiệm Chi Tiết Từng Chỉ Tiêu

Bây giờ, hãy cùng đi vào chi tiết “cách làm” của quy trình thí nghiệm vải địa kỹ thuật cho từng chỉ tiêu quan trọng nhé.

1. Thí nghiệm xác định khối lượng trên một đơn vị diện tích

• Mục đích: Xác định khối lượng trung bình của vải theo đơn vị diện tích.
• Cách tiến hành:
  • Chuẩn bị mẫu vải có kích thước xác định (ví dụ: 1m x 1m).
  • Cân chính xác khối lượng mẫu.
  • Chia khối lượng cho diện tích để tính toán khối lượng trên đơn vị diện tích.
  • Thường lấy nhiều mẫu tại các vị trí khác nhau để có kết quả trung bình chính xác nhất.
• Dụng cụ: Cân kỹ thuật, dụng cụ cắt mẫu, máy tính.

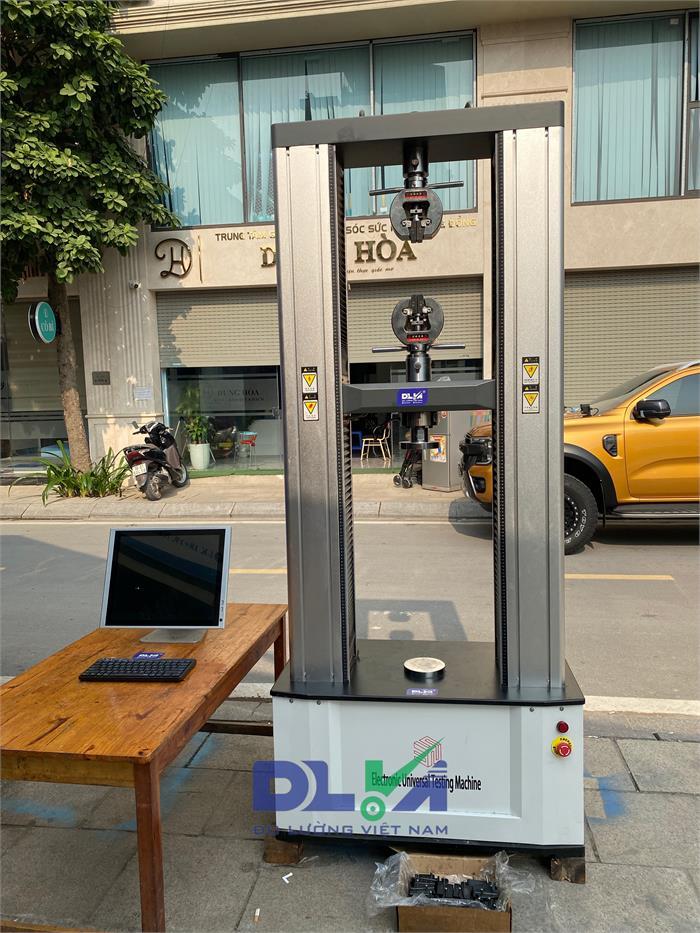

2. Thí nghiệm xác định giới hạn bền kéo và độ giãn dài khi đứt

Đây là một trong những thí nghiệm quan trọng nhất và thường được thực hiện bằng máy kéo vạn năng. Chúng ta sẽ xem xét một loại vải có cường độ cao như vải địa kỹ thuật phức hợp để thấy rõ quy trình này.

• Mục đích: Xác định lực kéo lớn nhất mà vải có thể chịu được trước khi bị đứt và phần trăm độ giãn dài tương ứng.
• Cách tiến hành (theo ASTM D4595 hoặc TCVN tương đương):
  • Chuẩn bị mẫu vải hình chữ nhật hoặc hình dải với kích thước xác định (ví dụ: rộng 50mm hoặc 100mm, dài khoảng 200mm). Cần đảm bảo mẫu không bị hư hại ở các mép cắt.
  • Mẫu vải được cố định vào hai hàm kẹp của máy kéo vạn năng. Khoảng cách giữa hai hàm kẹp ban đầu được thiết lập (gauge length).
  • Máy kéo sẽ từ từ kéo hai hàm kẹp ra xa nhau với một tốc độ không đổi.
  • Máy sẽ ghi lại lực kéo tác dụng lên mẫu và độ giãn dài của mẫu theo thời gian.
  • Thí nghiệm dừng lại khi mẫu bị đứt.
  • Từ biểu đồ lực-độ giãn, xác định được:
    • Giới hạn bền kéo (Ultimate Tensile Strength): Giá trị lực kéo lớn nhất mà mẫu đạt được trước khi đứt.
    • Độ giãn dài tại giới hạn bền kéo (Elongation at Ultimate Tensile Strength): Phần trăm độ giãn dài tương ứng với lực kéo lớn nhất.
    • Mô-đun ban đầu (Initial Modulus): Độ dốc của đoạn tuyến tính ban đầu trên biểu đồ lực-độ giãn, thể hiện độ cứng ban đầu của vải.
  • Thường thực hiện thí nghiệm theo cả hai hướng (hướng dọc máy và hướng ngang máy) để đánh giá tính đẳng hướng của vải.

{width=700 height=933}

3. Thí nghiệm xác định cường độ xé (Trapezoid Tear Strength)

• Mục đích: Đo khả năng của vải chống lại sự lan truyền của vết rách.
• Cách tiến hành (theo ASTM D4533 hoặc TCVN tương đương):
  • Chuẩn bị mẫu vải hình thang (trapezoid) với kích thước xác định.
  • Một vết rạch nhỏ ban đầu được tạo ra ở một cạnh của mẫu.
  • Mẫu được kẹp vào máy kéo vạn năng, sao cho vết rạch nằm ở giữa hai hàm kẹp.
  • Máy kéo sẽ kéo mẫu với tốc độ không đổi.
  • Lực kéo để vết rạch lan rộng qua toàn bộ chiều dài mẫu được ghi lại.
  • Thí nghiệm thường được lặp lại nhiều lần để đảm bảo độ chính xác.

4. Thí nghiệm cường độ xuyên thủng CBR (CBR Puncture Strength)

• Mục đích: Đánh giá khả năng chịu lực xuyên thủng của vải, đặc biệt hữu ích khi có vật liệu sắc nhọn hoặc đá trong nền đất.
• Cách tiến hành (theo ASTM D6241 hoặc TCVN tương đương):
  • Một mẫu vải được đặt căng trên một khung tròn có đường kính nhất định.
  • Một đầu dò hình trụ tròn (thường có đường kính 50mm hoặc 75mm) được ấn xuống với một tốc độ không đổi vào giữa tâm mẫu vải.
  • Lực tác dụng lớn nhất mà mẫu vải chịu được trước khi bị thủng bởi đầu dò được ghi lại.
  • Chỉ số CBR của vải được tính toán dựa trên lực này và tiêu chuẩn quy định.

5. Thí nghiệm xác định độ rỗng và hệ số thấm

Đây là nhóm thí nghiệm đánh giá khả năng thoát nước của vải.

• Thí nghiệm xác định độ rỗng:
  • Mục đích: Xác định phần trăm thể tích các lỗ rỗng trong vải.
  • Cách tiến hành: Có nhiều phương pháp, một cách phổ biến là đo tỷ trọng của vải trong chất lỏng và trong chân không. Từ đó tính ra thể tích rắn và thể tích rỗng.
• Thí nghiệm xác định hệ số thấm (Constant Head Permittivity Test):
  • Mục đích: Đo tốc độ nước chảy qua vải dưới một cột áp lực nước nhất định.
  • Cách tiến hành (theo ASTM D4491 hoặc TCVN tương đương):
    • Một mẫu vải được đặt vào một thiết bị thí nghiệm có buồng chứa nước.
    • Một chênh lệch áp lực nước không đổi được duy trì giữa hai mặt của mẫu vải.
    • Lượng nước chảy qua mẫu trong một đơn vị thời gian được đo.
    • Từ đó tính toán ra hệ số thấm hoặc chiều sâu lọc.

{width=786 height=778}

6. Thí nghiệm xác định kích thước lỗ hiệu dụng (EOS)

• Mục đích: Xác định kích thước của hạt đất nhỏ nhất có thể lọt qua các lỗ rỗng của vải.
• Cách tiến hành (theo ASTM D4533 hoặc TCVN tương đương):
  • Một loạt sàng có kích thước lỗ khác nhau được sử dụng.
  • Vải được đặt lên hệ thống sàng.
  • Một dòng nước được cho chảy qua, mang theo các hạt vật liệu có kích thước tiêu chuẩn.
  • Kích thước lỗ của sàng mà tại đó một tỷ lệ phần trăm nhất định (ví dụ: 5% hoặc 10%) của các hạt đất đi qua được coi là kích thước lỗ hiệu dụng (EOS).

Quy trình Kiểm Nghiệm Tại Công Trường

Ngoài các thí nghiệm trong phòng, quy trình thí nghiệm vải địa kỹ thuật tại công trường cũng rất quan trọng để đảm bảo chất lượng thi công và vật liệu đầu vào.

• Kiểm tra chủng loại và số lượng: Xác minh loại vải được giao có đúng với chủng loại trong hồ sơ thiết kế và số lượng có đủ cho nhu cầu sử dụng hay không.
• Kiểm tra ngoại quan:
  • Vải có bị rách, thủng, bẩn, ẩm ướt hoặc có dấu hiệu hư hại nào không?
  • Vải có bị sờn, tưa ở các mép không?
  • Màu sắc và cấu trúc vải có đồng nhất không?
• Kiểm tra nhận dạng:
  • Kiểm tra nhãn mác trên cuộn vải: Tên nhà sản xuất, loại vải, số lô, ngày sản xuất, các thông số kỹ thuật chính.
  • So sánh với chứng chỉ chất lượng của nhà sản xuất.
• Lấy mẫu kiểm tra lại: Trong một số trường hợp, đặc biệt với các công trình quan trọng, mẫu vải sẽ được lấy ngẫu nhiên tại công trường để gửi đi kiểm định lại các chỉ tiêu quan trọng tại phòng thí nghiệm độc lập. Điều này giống như việc bạn “tự tay kiểm chứng” chất lượng vậy.

Để đảm bảo vải địa kỹ thuật đáp ứng các yêu cầu khắt khe, các nhà thầu và chủ đầu tư thường lựa chọn các sản phẩm uy tín như vải địa kỹ thuật ts40. Việc kiểm tra kỹ lưỡng trước khi thi công sẽ giúp tránh những rủi ro không đáng có.

Tích Hợp Liên Kết Nội Bộ Chiến Lược

Trong quá trình sử dụng vải địa kỹ thuật, việc lựa chọn đúng loại vải phù hợp với từng ứng dụng là vô cùng quan trọng. Ví dụ, khi bạn cần tìm hiểu sâu hơn về cách vải địa kỹ thuật thi công và nghiệm thu như thế nào, hoặc muốn biết rõ hơn về các loại vải có cường độ cao, bạn có thể tham khảo các bài viết chi tiết trên website. Điều này giúp người đọc có cái nhìn toàn diện hơn về quy trình thí nghiệm vải địa kỹ thuật và các khía cạnh liên quan.

Ai Chịu Trách Nhiệm Cho Quy Trình Thí Nghiệm?

Thông thường, quy trình thí nghiệm vải địa kỹ thuật được thực hiện bởi:

1. Nhà sản xuất: Họ có phòng thí nghiệm riêng để kiểm soát chất lượng sản phẩm trước khi đưa ra thị trường, kèm theo các chứng chỉ chất lượng.
2. Đơn vị tư vấn thiết kế: Họ là người đưa ra các yêu cầu về chỉ tiêu kỹ thuật cho vải địa kỹ thuật trong hồ sơ thiết kế.
3. Đơn vị tư vấn giám sát: Họ chịu trách nhiệm kiểm tra, giám sát việc tuân thủ quy trình thí nghiệm và nghiệm thu vật liệu tại công trường.
4. Nhà thầu thi công: Họ có trách nhiệm mua vật liệu đúng chủng loại, đảm bảo các thí nghiệm ban đầu và phối hợp với đơn vị giám sát.
5. Phòng thí nghiệm độc lập: Đôi khi, chủ đầu tư sẽ thuê một phòng thí nghiệm độc lập để thực hiện kiểm định lại chất lượng vật liệu, đảm bảo tính khách quan.

Sự phối hợp nhịp nhàng giữa các bên là chìa khóa để quy trình thí nghiệm vải địa kỹ thuật diễn ra suôn sẻ và đạt hiệu quả cao nhất.

Câu Hỏi Thường Gặp Về Quy Trình Thí Nghiệm Vải Địa Kỹ Thuật

Vải địa kỹ thuật có cần thí nghiệm trước mỗi công trình không?

Có, việc thí nghiệm vải địa kỹ thuật là bắt buộc theo quy định của các tiêu chuẩn kỹ thuật và pháp luật về xây dựng. Nó đảm bảo vật liệu sử dụng đúng yêu cầu thiết kế và chất lượng công trình.

Ai là người chịu trách nhiệm chính cho kết quả thí nghiệm?

Trách nhiệm thường được chia sẻ giữa nhà sản xuất, nhà thầu thi công và đơn vị giám sát. Nhà sản xuất chịu trách nhiệm về chất lượng ban đầu, nhà thầu về việc sử dụng đúng vật liệu, và đơn vị giám sát chịu trách nhiệm kiểm tra, nghiệm thu cuối cùng.

Các chỉ tiêu thí nghiệm nào là quan trọng nhất?

Các chỉ tiêu quan trọng nhất thường là giới hạn bền kéo, độ giãn dài, cường độ xuyên thủng CBR và hệ số thấm, tùy thuộc vào ứng dụng cụ thể của vải trong công trình.

Có thể sử dụng các loại vải địa kỹ thuật khác nhau cho cùng một dự án không?

Có thể, nhưng mỗi loại vải phải được chỉ định rõ ràng cho từng hạng mục công việc với các yêu cầu kỹ thuật riêng biệt, và đều phải trải qua quy trình thí nghiệm tương ứng.

Làm thế nào để chọn được loại vải địa kỹ thuật phù hợp với dự án?

Việc lựa chọn dựa trên phân tích kỹ thuật của kỹ sư địa kỹ thuật, dựa trên yêu cầu về chức năng (phân cách, lọc, gia cường, tiêu thoát nước) và các điều kiện môi trường, tải trọng của công trình.

Kết Luận

Như vậy, chúng ta đã cùng nhau khám phá quy trình thí nghiệm vải địa kỹ thuật một cách chi tiết, từ những nguyên tắc cơ bản đến các bước thực hiện cụ thể. Có thể thấy, đằng sau mỗi mét vải địa kỹ thuật là cả một quá trình kiểm soát chất lượng chặt chẽ, đảm bảo rằng nó sẽ là một phần tử đáng tin cậy, góp phần tạo nên sự vững chắc và bền vững cho công trình. Việc hiểu rõ quy trình này không chỉ giúp các kỹ sư, kỹ thuật viên làm việc hiệu quả hơn, mà còn nâng cao ý thức về tầm quan trọng của chất lượng vật liệu trong xây dựng. Hãy luôn nhớ rằng, đầu tư vào chất lượng ngay từ giai đoạn khảo sát và thí nghiệm là đầu tư cho sự an toàn và trường tồn của công trình.
