Quy trình nghiệm thu ống địa kỹ thuật hoàn chỉnh

Bạn đang chuẩn bị triển khai một dự án xây dựng quan trọng và băn khoăn về quy trình nghiệm thu ống địa kỹ thuật? Hiểu rõ từng bước trong quy trình này không chỉ đảm bảo chất lượng công trình, mà còn là yếu tố then chốt để tránh những rủi ro tiềm ẩn, tiết kiệm chi phí và mang lại sự an tâm tuyệt đối cho chủ đầu tư. Bài viết này sẽ cùng bạn đi sâu vào chi tiết, giải đáp mọi thắc mắc và cung cấp một cái nhìn toàn diện nhất về quy trình nghiệm thu ống địa kỹ thuật.

Tầm quan trọng của ống địa kỹ thuật trong công trình

Trước khi đi vào quy trình nghiệm thu ống địa kỹ thuật, chúng ta cần hiểu rõ vai trò của loại ống này. Ống địa kỹ thuật, hay còn gọi là ống PVC hoặc HDPE dùng trong các công trình ngầm, có thể tưởng chừng đơn giản nhưng lại đóng vai trò cực kỳ quan trọng. Chúng không chỉ là phương tiện để tiếp cận và kiểm tra tình trạng của nền đất, mà còn là một bộ phận không thể thiếu trong việc giám sát, bảo trì và đôi khi là sửa chữa các công trình ngầm như móng cọc, hệ thống thoát nước, hoặc các công trình ngầm khác.

Ví dụ, trong các công trình nhà cao tầng, móng cọc sâu là bộ phận chịu lực chính, truyền tải trọng của tòa nhà xuống nền đất. Việc kiểm tra định kỳ tình trạng của các cọc này là vô cùng cần thiết. Ống địa kỹ thuật được đặt song song hoặc trong lòng các cọc này cho phép các kỹ sư địa kỹ thuật sử dụng các thiết bị chuyên dụng như máy siêu âm hoặc camera nội soi để khảo sát bên trong cọc, phát hiện các khuyết tật như nứt, vỡ, hoặc sự xâm thực của môi trường bên ngoài. Nếu không có ống địa kỹ thuật, việc kiểm tra này sẽ trở nên vô cùng khó khăn, tốn kém và có thể không đạt được độ chính xác cần thiết.

Chính vì vậy, việc đảm bảo chất lượng của ống địa kỹ thuật ngay từ khâu lắp đặt và nghiệm thu là vô cùng quan trọng. Một ống địa kỹ thuật kém chất lượng có thể dẫn đến sai sót trong các lần kiểm tra sau này, ảnh hưởng trực tiếp đến tuổi thọ và sự an toàn của toàn bộ công trình.

Nguyên tắc cơ bản trong nghiệm thu ống địa kỹ thuật

Nghiệm thu ống địa kỹ thuật không chỉ đơn thuần là kiểm tra bằng mắt thường. Nó đòi hỏi sự tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật, dựa trên các tiêu chuẩn quốc gia và quốc tế. Các nguyên tắc này nhằm đảm bảo rằng ống địa kỹ thuật được lắp đặt đúng quy cách, đáp ứng các yêu cầu về vật liệu, kích thước, và vị trí.

Tại sao việc tuân thủ nguyên tắc là cốt lõi của quy trình nghiệm thu ống địa kỹ thuật?

Hãy tưởng tượng bạn đang xây một ngôi nhà. Nếu móng nhà không vững chắc, cả ngôi nhà sẽ có nguy cơ sụp đổ. Tương tự, ống địa kỹ thuật là “móng” để chúng ta có thể “nhìn thấy” và “hiểu” về nền đất và các công trình ngầm. Nếu “móng” này có vấn đề, mọi thông tin thu thập được sau này sẽ không đáng tin cậy.

Các nguyên tắc cơ bản bao gồm:

• Tuân thủ thiết kế: Ống địa kỹ thuật phải được lắp đặt đúng theo bản vẽ thiết kế, đảm bảo đúng đường kính, chiều dài, khoảng cách và vị trí so với công trình chính.
• Chất lượng vật liệu: Vật liệu làm ống phải đạt tiêu chuẩn, có chứng nhận nguồn gốc rõ ràng, không bị nứt, vỡ hoặc biến dạng trước khi lắp đặt.
• Kỹ thuật lắp đặt: Quá trình lắp đặt phải được thực hiện bởi đội ngũ kỹ thuật có chuyên môn, đảm bảo các mối nối kín khít, không có khe hở, không bị tắc nghẽn trong quá trình thi công.
• Bảo vệ ống: Trong quá trình thi công, ống địa kỹ thuật cần được bảo vệ khỏi các tác động cơ học có thể gây hư hại, ví dụ như va đập mạnh, hoặc bị vật nặng đè lên trong thời gian dài.

Nắm vững những nguyên tắc này là bước đầu tiên và quan trọng nhất để xây dựng một quy trình nghiệm thu ống địa kỹ thuật vững chắc và hiệu quả.

Các bước thực hiện quy trình nghiệm thu ống địa kỹ thuật

Quy trình nghiệm thu ống địa kỹ thuật thường bao gồm nhiều giai đoạn, từ kiểm tra trước khi lắp đặt, trong quá trình lắp đặt cho đến kiểm tra sau khi hoàn thành. Mỗi giai đoạn đều có những yêu cầu và phương pháp kiểm tra riêng.

1. Kiểm tra trước khi lắp đặt

Đây là bước sàng lọc đầu tiên, đảm bảo chỉ những vật liệu và thiết bị đạt chuẩn mới được đưa vào sử dụng.

• Kiểm tra chứng nhận vật liệu: Yêu cầu nhà cung cấp xuất trình đầy đủ các giấy tờ chứng nhận chất lượng của ống địa kỹ thuật, bao gồm CO (Certificate of Origin) và CQ (Certificate of Quality) nếu có, hoặc các chứng nhận phù hợp với tiêu chuẩn Việt Nam.
• Kiểm tra ngoại quan: Kỹ thuật viên sẽ tiến hành kiểm tra từng đoạn ống, đảm bảo không có vết nứt, biến dạng, lớp lót (nếu có) còn nguyên vẹn, và bề mặt ống sạch sẽ.
• Kiểm tra kích thước: Sử dụng các dụng cụ đo lường chuyên dụng để xác định đường kính, chiều dày thành ống, chiều dài của từng đoạn ống, đảm bảo chúng phù hợp với yêu cầu thiết kế.

Ví dụ thực tế: Tưởng tượng bạn mua một bộ chén đĩa mới. Trước khi dùng, bạn sẽ xem xét kỹ từng cái xem có bị sứt mẻ, nứt vỡ gì không, đúng không? Việc kiểm tra ống địa kỹ thuật cũng tương tự, nhưng với mức độ khắt khe và yêu cầu kỹ thuật cao hơn nhiều.

{width=2560 height=1422}

2. Kiểm tra trong quá trình lắp đặt

Giai đoạn này tập trung vào việc giám sát kỹ thuật thi công, đảm bảo ống được đặt đúng vị trí và các mối nối được thực hiện chính xác.

• Kiểm tra vị trí lắp đặt: Theo dõi quá trình đào đất, đặt ống, đảm bảo ống được đặt đúng tim, đúng cao độ theo bản vẽ thiết kế. Việc này có thể sử dụng các thiết bị định vị laser hoặc máy thủy bình.
• Kiểm tra kỹ thuật nối ống: Các mối nối ống địa kỹ thuật thường sử dụng keo dán chuyên dụng hoặc phương pháp ép nóng tùy loại ống. Cần kiểm tra kỹ thuật viên thực hiện có đúng quy trình, đảm bảo mối nối kín khít, chắc chắn, không bị cong vênh hay rò rỉ.
• Kiểm tra vệ sinh lòng ống: Trong quá trình lắp đặt, các mảnh vụn đất, rác thải có thể rơi vào lòng ống. Kỹ thuật viên cần thường xuyên kiểm tra và làm sạch lòng ống để tránh tắc nghẽn sau này.

3. Kiểm tra sau khi hoàn thành lắp đặt

Đây là bước nghiệm thu cuối cùng, xác nhận toàn bộ hệ thống ống địa kỹ thuật đã được lắp đặt hoàn chỉnh và đáp ứng mọi yêu cầu kỹ thuật trước khi tiến hành các công tác tiếp theo.

• Kiểm tra độ kín nước: Đây là một bước vô cùng quan trọng. Ống địa kỹ thuật cần có khả năng chống thấm tốt để bảo vệ các thiết bị đo đạc và nền đất bên trong. Có nhiều phương pháp kiểm tra độ kín nước, phổ biến là đổ đầy nước vào ống và quan sát sự thay đổi mực nước trong một khoảng thời gian nhất định, hoặc sử dụng khí nén.
• Kiểm tra độ thông suốt lòng ống: Sử dụng các thiết bị chuyên dụng như máy soi ống (camera nội soi) hoặc quả cầu đẩy để kiểm tra xem lòng ống có bị vật cản nào không, có bị biến dạng làm thu hẹp tiết diện hay không.
• Kiểm tra cao độ và tim trục: Sau khi ống đã được cố định, cần kiểm tra lại cao độ và vị trí của toàn bộ hệ thống ống để đảm bảo chúng nằm đúng theo thiết kế, đặc biệt quan trọng với các dự án có yêu cầu cao về định vị.
• Kiểm tra kết nối với các thiết bị khác (nếu có): Nếu ống địa kỹ thuật được kết nối với các hố ga, giếng thăm, hoặc các thiết bị đo lường khác, cần kiểm tra sự liên kết này có chắc chắn và kín đáo không.

Tiêu chuẩn và Quy định áp dụng trong nghiệm thu ống địa kỹ thuật

Để đảm bảo tính khách quan và khoa học, quy trình nghiệm thu ống địa kỹ thuật luôn dựa trên các tiêu chuẩn và quy định hiện hành. Việc nắm vững các tiêu chuẩn này giúp các kỹ sư địa kỹ thuật đưa ra những đánh giá chính xác và có căn cứ.

Các tiêu chuẩn Việt Nam liên quan

Tại Việt Nam, các tiêu chuẩn về xây dựng và địa kỹ thuật được ban hành bởi Bộ Xây dựng và các cơ quan chức năng liên quan. Một số tiêu chuẩn có thể áp dụng bao gồm:

• TCVN 4054:2015 (hoặc các phiên bản mới hơn) – Đường ô tô – Yêu cầu thiết kế. Tiêu chuẩn này có thể đề cập đến việc sử dụng ống địa kỹ thuật trong công tác khảo sát nền đất dưới đường.
• TCVN 9394:2012 – Nền nhà, đường, sân và các công trình lân cận – Yêu cầu thiết kế.
• TCVN 2062:1990 – Cọc ép – Yêu cầu kỹ thuật và phương pháp kiểm tra (hoặc các tiêu chuẩn cập nhật hơn về cọc). Mặc dù không trực tiếp nói về ống địa kỹ thuật, tiêu chuẩn này đặt ra yêu cầu về kiểm tra cọc, trong đó ống địa kỹ thuật đóng vai trò quan trọng.

Các tiêu chuẩn quốc tế (nếu áp dụng)

Trong các dự án lớn, đặc biệt là các dự án có yếu tố nước ngoài, các tiêu chuẩn quốc tế như ASTM (American Society for Testing and Materials) hoặc BS (British Standards) cũng có thể được áp dụng.

• ASTM D1785: Standard Specification for Poly(Vinyl Chloride) (PVC) Plastic Pipe, Schedules 40, 80, and 120.
• ASTM D3033/D3034: Standard Specification for PVC Plastic Pipe, With Smooth Interior, for Drain, Waste, and Vent Pipe.

Việc tham chiếu đến các tiêu chuẩn này giúp đảm bảo chất lượng ống địa kỹ thuật đáp ứng các yêu cầu quốc tế, đặc biệt khi công trình có liên quan đến xuất nhập khẩu hoặc các đối tác quốc tế.

Các phương pháp kiểm tra hiện đại trong quy trình nghiệm thu ống địa kỹ thuật

Ngày nay, với sự phát triển của công nghệ, các phương pháp kiểm tra ống địa kỹ thuật ngày càng trở nên hiện đại, chính xác và hiệu quả hơn. Điều này giúp nâng cao đáng kể chất lượng của quy trình nghiệm thu ống địa kỹ thuật.

Kiểm tra bằng siêu âm

• Nguyên lý: Sóng siêu âm được truyền qua vật liệu ống, sau đó phản xạ trở lại đầu dò. Bằng cách phân tích thời gian và cường độ của sóng phản xạ, có thể phát hiện các khuyết tật bên trong ống như vết nứt, lỗ rỗng, hoặc sự thay đổi mật độ vật liệu.
• Ưu điểm: Không phá hủy, có khả năng phát hiện các khuyết tật ẩn bên trong, tốc độ kiểm tra nhanh.
• Ứng dụng: Thường dùng để kiểm tra chất lượng mối nối hoặc phát hiện các điểm yếu tiềm ẩn trên thân ống.

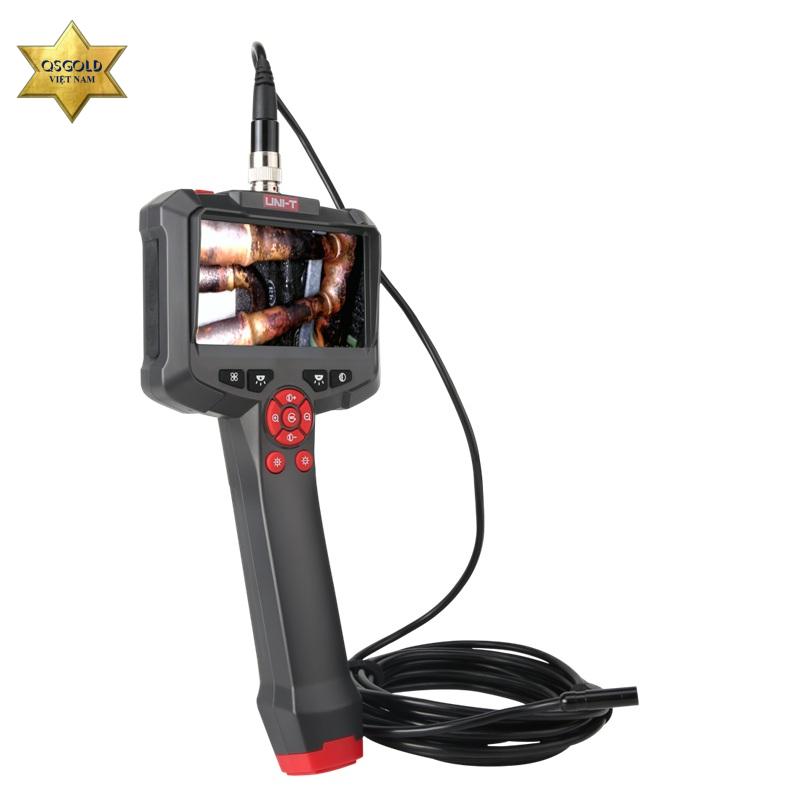

Kiểm tra bằng camera nội soi (Borescope Inspection)

• Nguyên lý: Một camera nhỏ được gắn trên một sợi cáp linh hoạt, có thể luồn sâu vào bên trong lòng ống. Hình ảnh thu được từ camera được truyền trực tiếp lên màn hình, cho phép kỹ sư quan sát chi tiết tình trạng bên trong ống.
• Ưu điểm: Cung cấp hình ảnh trực quan, chi tiết về tình trạng bên trong ống, phát hiện tắc nghẽn, vật lạ, hoặc các hư hỏng bề mặt.
• Ứng dụng: Rất hữu ích để kiểm tra độ thông suốt, phát hiện các vật thể lạ còn sót lại sau quá trình lắp đặt, hoặc kiểm tra tình trạng ăn mòn, nứt vỡ bên trong lòng ống.

{width=800 height=800}

Kiểm tra bằng áp lực nước hoặc khí

• Nguyên lý: Ống địa kỹ thuật được bịt kín hai đầu và tiến hành bơm nước hoặc khí nén vào bên trong với một áp lực nhất định. Sau đó, theo dõi sự giảm áp hoặc rò rỉ trong một khoảng thời gian. Nếu áp suất giảm hoặc có dấu hiệu rò rỉ, chứng tỏ ống không kín hoặc có hư hỏng.
• Ưu điểm: Phương pháp kiểm tra độ kín hiệu quả, cho phép đánh giá khả năng chịu áp lực của hệ thống ống.
• Ứng dụng: Thường được sử dụng như một bước kiểm tra cuối cùng để đảm bảo độ kín của toàn bộ hệ thống ống địa kỹ thuật trước khi tiến hành các công việc tiếp theo.

Vai trò của chuyên gia địa kỹ thuật trong quy trình nghiệm thu

Không thể phủ nhận vai trò không thể thiếu của các chuyên gia địa kỹ thuật trong mọi khía cạnh của quy trình nghiệm thu ống địa kỹ thuật. Họ không chỉ là người thực hiện các phép đo và kiểm tra, mà còn là người đưa ra các đánh giá chuyên môn, giải quyết các vấn đề phát sinh và đưa ra quyết định cuối cùng về việc chấp nhận hay yêu cầu chỉnh sửa.

Ông Trần Văn Minh, một kỹ sư địa kỹ thuật với hơn 15 năm kinh nghiệm trong ngành, chia sẻ: “Trong quá trình làm việc, tôi đã chứng kiến không ít trường hợp vì bỏ qua hoặc làm qua loa một khâu nào đó trong việc kiểm tra ống địa kỹ thuật mà dẫn đến những hệ lụy tốn kém sau này. Ống địa kỹ thuật giống như ‘con mắt’ của người làm địa kỹ thuật vậy, nếu con mắt này bị mờ hoặc hỏng, thì mọi thứ chúng ta nhìn thấy đều có thể sai lệch.”

Kinh nghiệm thực tế từ chuyên gia

• Chú trọng vào chi tiết nhỏ: Nhiều kỹ sư giàu kinh nghiệm nhấn mạnh tầm quan trọng của việc kiểm tra kỹ các chi tiết nhỏ như bề mặt mối nối, việc vệ sinh lòng ống, hoặc cách thức neo giữ ống.
• Đánh giá tổng thể: Chuyên gia không chỉ kiểm tra từng đoạn ống riêng lẻ mà còn đánh giá sự liên kết và hoạt động của toàn bộ hệ thống ống địa kỹ thuật trong mối tương quan với công trình chính.
• Linh hoạt áp dụng tiêu chuẩn: Dù có tiêu chuẩn rõ ràng, chuyên gia địa kỹ thuật cần có khả năng đánh giá và áp dụng linh hoạt các tiêu chuẩn tùy thuộc vào điều kiện thực tế của từng dự án, nhưng luôn đảm bảo các yêu cầu tối thiểu về an toàn và chất lượng.

Các yếu tố ảnh hưởng đến quy trình nghiệm thu ống địa kỹ thuật

Một số yếu tố bên ngoài và bên trong có thể ảnh hưởng đến sự thành công của quy trình nghiệm thu ống địa kỹ thuật, đòi hỏi sự chuẩn bị và ứng phó phù hợp.

Điều kiện địa chất và môi trường

• Địa chất phức tạp: Nếu công trình được xây dựng trên nền đất yếu, có nhiều nước ngầm, hoặc có nguy cơ sạt lở, việc lắp đặt và nghiệm thu ống địa kỹ thuật sẽ gặp nhiều khó khăn hơn. Cần có các biện pháp bảo vệ ống chặt chẽ hơn, và quy trình kiểm tra độ kín cũng phải được thực hiện nghiêm ngặt hơn.
• Điều kiện thời tiết: Mưa lớn, bão lũ có thể làm gián đoạn quá trình thi công, gây ngập úng công trường, làm ảnh hưởng đến chất lượng vật liệu và tiến độ nghiệm thu.

Yếu tố con người và tổ chức

• Trình độ chuyên môn của đội ngũ thi công và giám sát: Đội ngũ thi công thiếu kinh nghiệm hoặc giám sát lơ là có thể dẫn đến sai sót trong quá trình lắp đặt, làm ảnh hưởng đến kết quả nghiệm thu.
• Phối hợp giữa các bên: Sự phối hợp nhịp nhàng giữa chủ đầu tư, nhà thầu thi công, đơn vị tư vấn giám sát và các nhà thầu phụ là yếu tố then chốt để đảm bảo quy trình nghiệm thu ống địa kỹ thuật diễn ra suôn sẻ và hiệu quả.
• Áp lực tiến độ: Đôi khi, áp lực về tiến độ có thể khiến một số khâu kiểm tra bị rút ngắn hoặc bỏ qua, tiềm ẩn rủi ro về chất lượng.

Thách thức và Giải pháp trong nghiệm thu ống địa kỹ thuật

Mặc dù quy trình nghiệm thu ống địa kỹ thuật đã có những bước tiến nhất định, nhưng vẫn còn tồn tại những thách thức mà ngành xây dựng cần vượt qua.

Thách thức

• Chi phí đầu tư ban đầu: Việc áp dụng các công nghệ kiểm tra hiện đại như siêu âm, camera nội soi có thể đòi hỏi chi phí đầu tư ban đầu không nhỏ cho thiết bị và đào tạo nhân lực.
• Thiếu nguồn nhân lực chất lượng cao: Số lượng kỹ sư địa kỹ thuật có kinh nghiệm và được đào tạo bài bản về các phương pháp kiểm tra tiên tiến còn hạn chế.
• Ý thức tuân thủ quy trình: Ở một số dự án, ý thức tuân thủ nghiêm ngặt các quy trình kiểm tra, nghiệm thu chưa cao, dẫn đến chất lượng công trình không được đảm bảo.

Giải pháp

• Đầu tư vào công nghệ và đào tạo: Các doanh nghiệp cần chú trọng đầu tư vào các thiết bị kiểm tra hiện đại và đào tạo nâng cao tay nghề cho đội ngũ cán bộ kỹ thuật.
• Xây dựng và cập nhật tiêu chuẩn: Cần liên tục cập nhật các tiêu chuẩn kỹ thuật, quy định pháp luật về nghiệm thu công trình, đặc biệt là các công trình ngầm, để phù hợp với sự phát triển của khoa học công nghệ.
• Nâng cao ý thức trách nhiệm: Tăng cường tuyên truyền, giáo dục về tầm quan trọng của chất lượng công trình và trách nhiệm của mỗi cá nhân trong quá trình thi công, nghiệm thu.
• Áp dụng BIM trong quản lý dự án: Sử dụng các công cụ quản lý dự án tiên tiến như Building Information Modeling (BIM) có thể giúp theo dõi toàn bộ quá trình từ thiết kế, thi công đến nghiệm thu, đảm bảo tính minh bạch và chính xác.

Câu hỏi thường gặp về Quy trình nghiệm thu ống địa kỹ thuật

Ống địa kỹ thuật dùng để làm gì trong công trình xây dựng?

Ống địa kỹ thuật, hay còn gọi là ống PVC hoặc HDPE, được sử dụng để tiếp cận và kiểm tra tình trạng của các công trình ngầm như móng cọc, hệ thống thoát nước. Chúng cho phép kỹ sư sử dụng các thiết bị chuyên dụng để khảo sát, giám sát và bảo trì các bộ phận quan trọng này.

Tại sao quy trình nghiệm thu ống địa kỹ thuật lại quan trọng?

Quy trình nghiệm thu ống địa kỹ thuật quan trọng vì nó đảm bảo chất lượng của các công cụ dùng để giám sát nền móng và công trình ngầm. Nếu ống địa kỹ thuật không đạt chuẩn, các kết quả kiểm tra sau này sẽ không chính xác, có thể dẫn đến sai sót trong đánh giá tình trạng công trình, gây rủi ro về an toàn và tốn kém chi phí sửa chữa.

Những tiêu chuẩn nào thường được áp dụng cho ống địa kỹ thuật tại Việt Nam?

Tại Việt Nam, các tiêu chuẩn xây dựng quốc gia (TCVN) liên quan đến vật liệu và phương pháp thi công công trình ngầm thường được áp dụng. Các tiêu chuẩn này có thể bao gồm quy định về chất lượng vật liệu, kích thước, và kỹ thuật lắp đặt.

Làm thế nào để kiểm tra độ kín của ống địa kỹ thuật?

Độ kín của ống địa kỹ thuật thường được kiểm tra bằng cách bơm nước hoặc khí nén vào bên trong ống đã được bịt kín hai đầu. Sau đó, quan sát sự thay đổi áp suất hoặc kiểm tra dấu hiệu rò rỉ trong một khoảng thời gian nhất định.

Ai là người chịu trách nhiệm chính trong quy trình nghiệm thu ống địa kỹ thuật?

Trách nhiệm chính thường thuộc về đơn vị tư vấn giám sát công trình, phối hợp chặt chẽ với nhà thầu thi công và chủ đầu tư. Kỹ sư địa kỹ thuật đóng vai trò cốt lõi trong việc thực hiện các phép kiểm tra và đưa ra đánh giá chuyên môn.

Việc sử dụng camera nội soi có bắt buộc trong mọi quy trình nghiệm thu ống địa kỹ thuật không?

Việc sử dụng camera nội soi không phải lúc nào cũng bắt buộc, tùy thuộc vào yêu cầu cụ thể của dự án và mức độ quan trọng của công trình ngầm được giám sát. Tuy nhiên, đây là một phương pháp kiểm tra hiệu quả, giúp phát hiện sớm các khuyết tật, và ngày càng được áp dụng phổ biến.

Kết luận

Nắm vững quy trình nghiệm thu ống địa kỹ thuật là một yếu tố không thể thiếu để đảm bảo sự thành công và bền vững của mọi công trình xây dựng. Từ việc hiểu rõ vai trò, tuân thủ các nguyên tắc cơ bản, thực hiện các bước kiểm tra chi tiết, đến việc áp dụng các công nghệ hiện đại và sự tham gia của các chuyên gia có kinh nghiệm, tất cả đều góp phần tạo nên một hệ thống ống địa kỹ thuật chất lượng, đáng tin cậy. Rọ đá Việt Nam hy vọng rằng bài viết này đã cung cấp cho bạn những thông tin hữu ích và cái nhìn sâu sắc về chủ đề quan trọng này. Hãy luôn ưu tiên chất lượng trong từng công đoạn, bởi đó là nền tảng vững chắc cho sự an toàn và thịnh vượng của công trình.
