Ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491

Độ thấm của đất đá là một trong những thông số quan trọng bậc nhất, quyết định sự ổn định và hiệu quả hoạt động của rất nhiều công trình địa kỹ thuật. Đặc biệt, với các cấu trúc mà dòng chảy nước đóng vai trò chủ đạo như đê, đập, tầng lọc ngược trong hệ thống thoát nước hay các lớp bảo vệ trong công trình rọ đá, việc nắm bắt chính xác đặc tính này càng trở nên thiết yếu. Tuy nhiên, làm thế nào để đo lường chính xác độ thấm, đặc biệt là đối với các vật liệu hạt rời như vải địa kỹ thuật hay đá dăm, lại là một bài toán không hề đơn giản. Đó chính là lúc phương pháp thử nghiệm theo tiêu chuẩn ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491 phát huy vai trò. ASTM D4491 là một tiêu chuẩn quốc tế, cung cấp một quy trình rõ ràng, khoa học để xác định hệ số thấm của các mẫu vật liệu địa kỹ thuật, đảm bảo tính nhất quán và độ tin cậy của kết quả đo lường. Bài viết này sẽ đi sâu vào tìm hiểu về ASTM D4491, lý do tại sao nó lại quan trọng đến vậy, quy trình thực hiện ra sao và ứng dụng thực tế của nó trong các dự án xây dựng của chúng ta.

Tại sao đo độ thấm lại quan trọng đến thế trong Địa kỹ thuật công trình?

Bạn đã bao giờ tự hỏi tại sao một bờ kè xây rất vững chãi, vật liệu nhìn có vẻ chắc chắn mà sau một thời gian lại có dấu hiệu bị xói lở, hay một con đường mới xây lại nhanh chóng bị hư hỏng, xuất hiện ổ gà chưa? Rất có thể, nguyên nhân sâu xa lại nằm ở khả năng thấm nước của vật liệu nền hoặc các lớp cấu tạo bên dưới. Nước, dù thoạt nhìn có vẻ hiền hòa, nhưng lại là một “kẻ phá hoại” thầm lặng nếu chúng ta không kiểm soát được hành vi của nó trong lòng đất.

Trong lĩnh vực địa kỹ thuật công trình, nước tác động lên đất đá theo nhiều cách khác nhau:

Áp lực lỗ rỗng: Dòng nước chảy qua các lỗ rỗng giữa các hạt đất đá sẽ tạo ra một áp lực, gọi là áp lực lỗ rỗng. Áp lực này làm giảm lực dính giữa các hạt, làm đất đá kém ổn định đi. Tưởng tượng bạn đang cố gắng giữ một đống cát khô, nó khá dễ dàng. Nhưng nếu bạn đổ nước vào, đống cát sẽ mềm nhũn ra và dễ sụp đổ hơn đúng không? Đó chính là tác động của áp lực lỗ rỗng.
Xói mòn: Dòng nước chảy với tốc độ đủ lớn có thể cuốn trôi các hạt đất đá nhỏ, gây ra hiện tượng xói mòn. Điều này đặc biệt nguy hiểm với các công trình đê điều, bờ kè, hoặc các lớp bảo vệ trong hệ thống rọ đá, nơi mà sự xâm thực của nước có thể làm suy yếu cấu trúc, dẫn đến sạt lở, vỡ đập.
Thay đổi tính chất vật lý: Sự hiện diện của nước có thể làm thay đổi độ ẩm, độ chặt, độ trương nở (đối với một số loại đất sét) và nhiều tính chất cơ lý khác của đất đá, ảnh hưởng trực tiếp đến khả năng chịu tải và độ ổn định của công trình.

Do đó, việc hiểu rõ khả năng cho nước đi qua (tức là độ thấm) của vật liệu là cực kỳ quan trọng để đưa ra các giải pháp thiết kế phù hợp, đảm bảo công trình không chỉ vững chắc ban đầu mà còn bền vững theo thời gian.

Nguyên lý cơ bản của Độ thấm và Tiêu chuẩn ASTM D4491

Độ thấm, hay còn gọi là hệ số thấm (ký hiệu là k), là một chỉ số đo lường khả năng vật liệu cho phép chất lỏng (trong trường hợp này là nước) chảy qua dưới tác dụng của một chênh lệch áp suất. Đơn vị thường dùng cho hệ số thấm là mét trên giây (m/s) hoặc centimet trên giây (cm/s).

Nguyên lý đo độ thấm thường dựa trên định luật Darcy, một định luật thực nghiệm được phát biểu bởi Henry Darcy vào thế kỷ 19. Định luật này mô tả mối quan hệ giữa lưu lượng chất lỏng chảy qua một mẫu vật liệu với diện tích mặt cắt ngang, chiều dài dòng chảy, độ nhớt của chất lỏng và độ dốc thủy lực (chênh lệch cột áp chia cho chiều dài dòng chảy).

Nói một cách đơn giản hơn, định luật Darcy cho biết:

Nếu bạn có một vật liệu càng có nhiều lỗ rỗng lớn và các lỗ rỗng này liên thông với nhau tốt, nước sẽ chảy qua dễ dàng hơn, tức là hệ số thấm sẽ cao.
Ngược lại, nếu vật liệu có các hạt rất mịn, xếp chặt, ít lỗ rỗng hoặc các lỗ rỗng bị bít kín, nước sẽ khó chảy qua, hệ số thấm sẽ thấp.

Tiêu chuẩn ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491 là một phương pháp chuẩn hóa, quy định chi tiết cách thức thực hiện thí nghiệm để xác định hệ số thấm. Tiêu chuẩn này có ý nghĩa quan trọng vì nó đảm bảo rằng các kết quả thu được từ các phòng thí nghiệm khác nhau, ở các thời điểm khác nhau, bởi các kỹ sư khác nhau sẽ có thể so sánh và đáng tin cậy. Giống như việc mọi người đều tuân thủ một công thức nấu ăn nhất định, kết quả cuối cùng sẽ đồng nhất hơn rất nhiều.

Quy trình thực hiện thí nghiệm đánh giá độ thấm theo ASTM D4491

ASTM D4491 thường sử dụng một thiết bị gọi là ô thử nghiệm độ thấm (permeability test cell hoặc permeameter). Tùy thuộc vào loại vật liệu (hạt mịn hay hạt thô), có thể sử dụng các loại ô thử nghiệm khác nhau, nhưng nguyên lý cơ bản vẫn là đo lượng nước chảy qua một mẫu vật liệu với kích thước và điều kiện xác định.

Dưới đây là các bước chính trong quy trình thử nghiệm, được mô tả một cách dễ hiểu nhất:

Chuẩn bị mẫu vật liệu:
- Mẫu vật liệu cần thử nghiệm được lấy theo quy trình chuẩn, đảm bảo tính đại diện cho vật liệu tại hiện trường.
- Mẫu có thể là đất, đá dăm, cát, sỏi, hoặc các vật liệu địa kỹ thuật tổng hợp khác.
- Nếu là mẫu rời, chúng sẽ được đưa vào ô thử nghiệm và đầm chặt đến một độ chặt nhất định, mô phỏng điều kiện thực tế dưới công trình. Độ chặt này rất quan trọng vì nó ảnh hưởng trực tiếp đến kích thước và sự liên thông của các lỗ rỗng.
- Nếu là mẫu nguyên khối (như đá), nó có thể được cắt gọt với kích thước phù hợp.
Thiết lập ô thử nghiệm:
- Mẫu vật liệu đã chuẩn bị được đặt vào ô thử nghiệm.
- Phần trên và phần dưới của mẫu thường được trang bị các lớp vật liệu giữ hạt (ví dụ: lưới lọc mịn, vải địa kỹ thuật) để ngăn chặn việc hạt vật liệu bị cuốn trôi trong quá trình thử nghiệm, đồng thời cho phép nước ra vào dễ dàng.
- Các kết nối để cấp nước vào và thu nước ra được thiết lập cẩn thận.
Tiến hành thí nghiệm:
- Phương pháp cột áp cố định (Constant Head Method): Đây là phương pháp phổ biến nhất cho các vật liệu có độ thấm tương đối cao (như cát, sỏi, vải địa kỹ thuật).
  - Nước được cấp vào phía trên của mẫu với một cột áp (chiều cao mực nước) được duy trì không đổi.
  - Nước sẽ chảy xuyên qua mẫu và thoát ra ở phía dưới.
  - Trong quá trình này, người ta sẽ đo thời gian để một lượng nước nhất định chảy qua mẫu, hoặc đo lượng nước chảy qua trong một khoảng thời gian xác định, đồng thời ghi lại chênh lệch cột áp ban đầu và chiều dài đường chảy của nước qua mẫu.
  - Công thức tính hệ số thấm dựa trên định luật Darcy sẽ được áp dụng với các thông số đo được.
- Phương pháp cột áp thay đổi (Falling Head Method): Phương pháp này thường dùng cho các vật liệu có độ thấm thấp hơn (như đất sét mịn).
  - Nước được cấp vào một ống đo có diện tích mặt cắt ngang nhỏ, nối với đỉnh mẫu.
  - Ban đầu, mực nước trong ống đo này ở một độ cao nhất định.
  - Khi nước chảy qua mẫu, mực nước trong ống đo sẽ giảm dần.
  - Người ta sẽ đo thời gian mực nước giảm từ một độ cao ban đầu đến một độ cao cuối cùng.
  - Dựa vào sự thay đổi mực nước theo thời gian và các thông số của mẫu, hệ số thấm sẽ được tính toán.

Thiết bị ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491, bao gồm các bộ phận như ô thử, nguồn cấp nước, thiết bị đo lưu lượng và áp suất, đảm bảo độ chính xác trong kiểm tra vật liệu xây dựng

Xử lý kết quả:
- Các thông số đo được sẽ được đưa vào công thức tính toán hệ số thấm.
- Kết quả thường được báo cáo ở nhiệt độ chuẩn (ví dụ 20 độ C) để có thể so sánh dễ dàng giữa các lần đo khác nhau.
- Hệ số thấm tính toán được là giá trị đại diện cho độ thấm của mẫu vật liệu dưới các điều kiện thí nghiệm đã được kiểm soát.

Tầm quan trọng của ASTM D4491 trong các Dự án Địa kỹ thuật

Tiêu chuẩn ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491 không chỉ là một quy trình thử nghiệm, mà nó còn là “kim chỉ nam” cho việc thiết kế và thi công an toàn, hiệu quả.

Đối với công trình rọ đá:

Rọ đá, với cấu tạo gồm các khối đá được sắp xếp bên trong các lồng lưới thép, là một giải pháp phổ biến trong gia cố mái dốc, làm tường chắn, hay bảo vệ bờ sông. Vật liệu đá trong rọ đá có độ rỗng lớn, do đó khả năng thấm nước của nó là rất cao.

Kiểm soát xói mòn: Vải địa kỹ thuật thường được sử dụng như một lớp ngăn cách giữa đất nền và đá trong rọ, hoặc như một lớp lọc phía sau rọ đá. ASTM D4491 giúp xác định hệ số thấm của vải địa kỹ thuật, từ đó kỹ sư có thể đảm bảo rằng nước có thể thoát ra dễ dàng, tránh tích tụ áp lực nước lên cấu trúc rọ đá và đất nền, đồng thời ngăn không cho các hạt đất mịn bị cuốn trôi qua vải.
Ổn định lâu dài: Việc kiểm soát dòng chảy nước là yếu tố then chốt để đảm bảo sự ổn định lâu dài của các công trình rọ đá. Nếu nước không thoát được, nó có thể gây ra hiện tượng trượt, sụt lún, làm mất khả năng chịu lực của công trình. Kết quả từ ASTM D4491 cung cấp dữ liệu cần thiết để tính toán các yếu tố ổn định này.

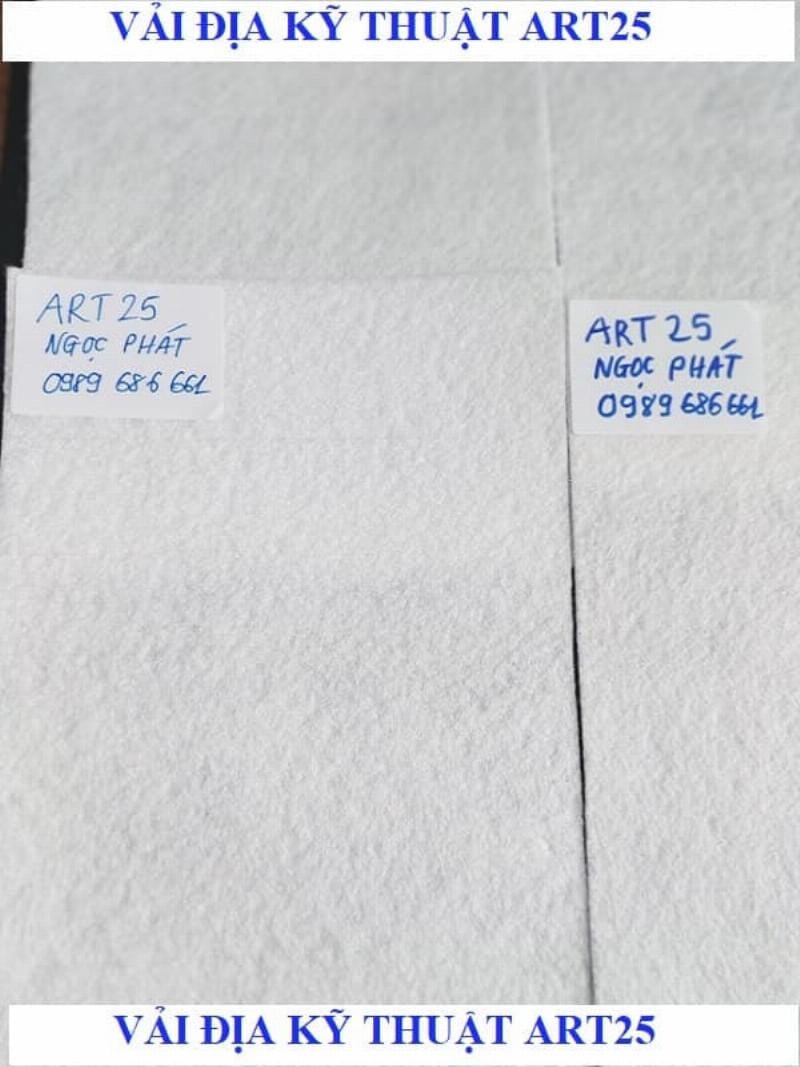

Vai địa kỹ thuật đóng vai trò quan trọng trong công trình rọ đá, được đánh giá độ thấm theo tiêu chuẩn ASTM D4491 để đảm bảo thoát nước hiệu quả và ngăn xói mòn

Đối với các công trình thủy lợi và đê điều:

Đây là những công trình mà nước là yếu tố “sinh tử”.

Thiết kế tầng lọc ngược và lớp bảo vệ: Trong các đê, đập, tầng lọc ngược (thường làm bằng cát, sỏi) và lớp bảo vệ chống xói ngầm là cực kỳ quan trọng. ASTM D4491 giúp xác định độ thấm của các vật liệu này, đảm bảo chúng có thể cho nước thấm qua với tốc độ phù hợp, giảm áp lực nước ngược lên thân đê và ngăn chặn xói mòn hạt mịn từ phía trong ra.
Đánh giá hiệu quả hệ thống thoát nước: Các hệ thống thoát nước dưới nền đường, quanh móng công trình cần có khả năng dẫn nước hiệu quả. Độ thấm của vật liệu làm lớp thoát nước (ví dụ: cát, đá dăm) được xác định theo ASTM D4491 sẽ quyết định tốc độ thoát nước, từ đó ảnh hưởng đến việc giảm áp lực lỗ rỗng và duy trì cường độ của nền.

Đối với các nền móng công trình dân dụng và công nghiệp:

Mặc dù không trực tiếp liên quan đến dòng chảy lớn, nhưng độ thấm của đất nền vẫn đóng vai trò quan trọng.

Ảnh hưởng đến sự lún: Khi móng công trình được xây dựng, tải trọng sẽ làm tăng áp lực lên đất nền. Tốc độ thoát nước khỏi vùng chịu tải sẽ ảnh hưởng đến tốc độ cố kết và độ lún của công trình.
Nguy cơ ngập úng và ăn mòn: Đối với các công trình ngầm hoặc có tầng nước ngầm gần bề mặt, việc hiểu rõ độ thấm giúp đánh giá nguy cơ ngập úng, ảnh hưởng của nước ngầm đến vật liệu xây dựng (ăn mòn cốt thép).

Ai cần quan tâm đến kết quả thử nghiệm độ thấm?

Không chỉ các kỹ sư địa kỹ thuật, mà rất nhiều bên liên quan trong một dự án xây dựng đều cần hiểu và sử dụng kết quả từ ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491:

Kỹ sư thiết kế: Họ sử dụng kết quả này để lựa chọn vật liệu, tính toán kích thước các lớp cấu tạo, xác định các yếu tố ổn định, và thiết kế hệ thống thoát nước.
Nhà thầu thi công: Họ cần đảm bảo vật liệu được sử dụng tại công trường có các chỉ tiêu kỹ thuật (bao gồm độ thấm) phù hợp với yêu cầu thiết kế.
Chủ đầu tư: Họ muốn đảm bảo công trình được xây dựng đúng yêu cầu kỹ thuật, an toàn và bền vững, do đó họ quan tâm đến chất lượng của các báo cáo thử nghiệm.
Tư vấn giám sát: Họ có trách nhiệm kiểm tra, xác nhận các kết quả thí nghiệm và giám sát việc thi công theo đúng thiết kế.

Thách thức và Cập nhật trong đánh giá độ thấm

Mặc dù ASTM D4491 là một tiêu chuẩn vững chắc, nhưng trong thực tế, vẫn có những thách thức:

Tính đồng nhất của mẫu: Đất đá tự nhiên thường không đồng nhất. Việc lấy mẫu và chuẩn bị mẫu đại diện cho toàn bộ khu vực có thể là một thách thức.
Điều kiện hiện trường và phòng thí nghiệm: Điều kiện về áp suất, nhiệt độ, thành phần nước trong thực tế có thể khác biệt so với điều kiện được kiểm soát trong phòng thí nghiệm.
Vật liệu địa kỹ thuật mới: Sự phát triển của các loại vật liệu địa kỹ thuật mới đòi hỏi việc điều chỉnh hoặc bổ sung các phương pháp thử nghiệm để đánh giá hiệu quả của chúng.

Các tiêu chuẩn như ASTM D4491 thường xuyên được rà soát và cập nhật để phản ánh những tiến bộ khoa học kỹ thuật và kinh nghiệm thực tế. Việc theo dõi các phiên bản mới nhất của tiêu chuẩn là cần thiết để đảm bảo áp dụng các phương pháp tối ưu nhất.

Ứng dụng thực tế và Ví dụ minh họa

Hãy tưởng tượng một dự án xây dựng đường cao tốc đi qua vùng đồi núi có nhiều lớp đất sét pha sét.

Vấn đề: Đất sét pha sét thường có độ thấm rất thấp. Nếu không có biện pháp xử lý thoát nước hiệu quả, nước mưa hoặc nước ngầm có thể bị giữ lại bên dưới lớp mặt đường, làm suy yếu nền đường, gây ra hiện tượng lún, nứt nẻ, và hư hỏng công trình.
Giải pháp dựa trên ASTM D4491: Kỹ sư địa kỹ thuật sẽ tiến hành thí nghiệm ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491 trên các mẫu đất sét pha sét thu thập tại hiện trường. Kết quả cho thấy hệ số thấm rất thấp. Dựa trên đó, họ sẽ đề xuất thiết kế một hệ thống thoát nước hiệu quả, bao gồm:
- Sử dụng vải địa kỹ thuật thoát nước có độ thấm cao làm lớp ngăn cách giữa đất nền và lớp móng đường.
- Sử dụng các lớp vật liệu có độ thấm cao hơn như cát hoặc đá dăm nghiền để tạo thành các kênh thoát nước ngang dưới lớp móng.
- Đảm bảo các hệ thống cống rãnh xung quanh và dọc theo tuyến đường có khả năng thu gom và dẫn nước đi nơi khác.

Bằng cách này, dù vật liệu nền có độ thấm thấp, kỹ sư vẫn có thể thiết kế một công trình bền vững nhờ vào việc hiểu rõ đặc tính của vật liệu và áp dụng các giải pháp thoát nước phù hợp, dựa trên dữ liệu đáng tin cậy từ các thử nghiệm theo tiêu chuẩn ASTM D4491.

Câu hỏi thường gặp

Hỏi: ASTM D4491 áp dụng cho loại vật liệu địa kỹ thuật nào?
Trả lời: Tiêu chuẩn ASTM D4491 chủ yếu áp dụng cho các vật liệu hạt rời như cát, sỏi, đá dăm, và các loại vải địa kỹ thuật, cũng như các vật liệu composite địa kỹ thuật có đặc tính tương tự.

Hỏi: Tại sao cần phải đo độ thấm ở nhiệt độ chuẩn?
Trả lời: Độ nhớt của nước thay đổi theo nhiệt độ. Việc chuẩn hóa nhiệt độ đo giúp đảm bảo tính so sánh và nhất quán của kết quả thử nghiệm giữa các phòng thí nghiệm và các thời điểm khác nhau.

Hỏi: Hệ số thấm cao có phải lúc nào cũng tốt không?
Trả lời: Không hẳn. Hệ số thấm cao có nghĩa là nước chảy qua dễ dàng. Điều này tốt cho các ứng dụng thoát nước, nhưng lại không mong muốn ở các công trình cần giữ nước (như lòng hồ chứa nước) hoặc ở các lớp nền mà sự hiện diện của nước có thể gây xói mòn hạt mịn. Lựa chọn vật liệu có hệ số thấm phù hợp phụ thuộc vào chức năng cụ thể của nó trong công trình.

Hỏi: Tôi có thể tự thực hiện thí nghiệm ASTM D4491 tại nhà không?
Trả lời: Tiêu chuẩn ASTM D4491 đòi hỏi thiết bị chuyên dụng và quy trình nghiêm ngặt. Việc thực hiện cần được tiến hành tại các phòng thí nghiệm địa kỹ thuật có đủ năng lực và thiết bị để đảm bảo tính chính xác và độ tin cậy của kết quả.

Hỏi: Kết quả thí nghiệm độ thấm có ảnh hưởng đến việc lựa chọn loại rọ đá không?
Trả lời: Có. Độ thấm của vật liệu đá trong rọ và của vải địa kỹ thuật đi kèm sẽ ảnh hưởng đến khả năng thoát nước của toàn bộ kết cấu rọ đá, từ đó ảnh hưởng đến sự ổn định lâu dài của công trình.

Hỏi: Có các tiêu chuẩn quốc tế nào khác để đánh giá độ thấm không?
Trả lời: Ngoài ASTM D4491, còn có các tiêu chuẩn khác như BS (British Standards), EN (European Standards), và ISO (International Organization for Standardization) cũng quy định các phương pháp thử nghiệm tương tự cho việc xác định độ thấm của vật liệu địa kỹ thuật. Tuy nhiên, ASTM D4491 là một trong những tiêu chuẩn được sử dụng rộng rãi nhất trên toàn cầu.

Kết luận

Trong thế giới phức tạp của Địa kỹ thuật công trình, việc hiểu rõ hành vi của nước và cách nó tương tác với đất đá là yếu tố then chốt để xây dựng nên những công trình vững chắc và bền vững. Phương pháp thử nghiệm ống địa kỹ thuật đánh giá độ thấm theo ASTM D4491 cung cấp một nền tảng khoa học, đáng tin cậy để đo lường một trong những đặc tính quan trọng nhất của vật liệu địa kỹ thuật: khả năng cho nước thấm qua. Từ việc kiểm soát xói mòn trong các công trình rọ đá, đảm bảo sự ổn định của đê điều, đến việc thiết kế hệ thống thoát nước hiệu quả cho nền đường cao tốc, ASTM D4491 đóng vai trò không thể thiếu. Bằng cách áp dụng đúng đắn và hiểu sâu sắc các nguyên lý từ tiêu chuẩn này, chúng ta có thể đưa ra những quyết định thiết kế sáng suốt, thi công hiệu quả, góp phần tạo nên những công trình xây dựng an toàn và trường tồn. Hãy luôn nhớ rằng, đằng sau mỗi công trình vĩ đại, là những kiến thức địa kỹ thuật nền tảng và sự tỉ mỉ trong từng khâu kiểm tra, đánh giá vật liệu.
