Mô hình Bố Trí Bấc Thấm Theo Tam Giác Hoặc Ô Vuông: Lựa Chọn Nào Tối Ưu?

Khi nói đến địa kỹ thuật công trình, đặc biệt là các công trình trên nền đất yếu như khu vực đồng bằng sông Cửu Long hay các vùng ven biển, việc xử lý cố kết đất đóng vai trò then chốt để đảm bảo sự ổn định và tuổi thọ công trình. Một trong những giải pháp hiệu quả và phổ biến nhất hiện nay chính là sử dụng hệ thống bấc thấm. Tuy nhiên, không phải ai cũng nắm rõ cách thức bố trí bấc thấm sao cho đạt hiệu quả tối ưu. Bài viết này sẽ đi sâu vào hai mô hình bố trí phổ biến nhất: Mô Hình Bố Trí Bấc Thấm Theo Tam Giác Hoặc ô Vuông, giúp bạn hiểu rõ bản chất, ưu nhược điểm và đưa ra lựa chọn phù hợp nhất cho dự án của mình.

Trong lĩnh vực địa kỹ thuật, việc hiểu rõ hành vi của đất dưới tải trọng và tác động của nước là vô cùng quan trọng. Các công trình xây dựng, từ những ngôi nhà nhỏ đến các dự án hạ tầng quy mô lớn như cầu, đường cao tốc, sân bay, đều cần một nền móng vững chắc. Đất nền, với những đặc tính phức tạp của nó, thường là yếu tố quyết định đến sự thành bại của một công trình. Địa kỹ thuật công trình cung cấp cho chúng ta những công cụ, phương pháp để nghiên cứu, đánh giá và xử lý các vấn đề liên quan đến đất nền, đảm bảo an toàn và hiệu quả cho mọi dự án.

Hiểu Rõ Về Bấc Thấm và Vai Trò Của Chúng Trong Xử Lý Nền Đất Yếu

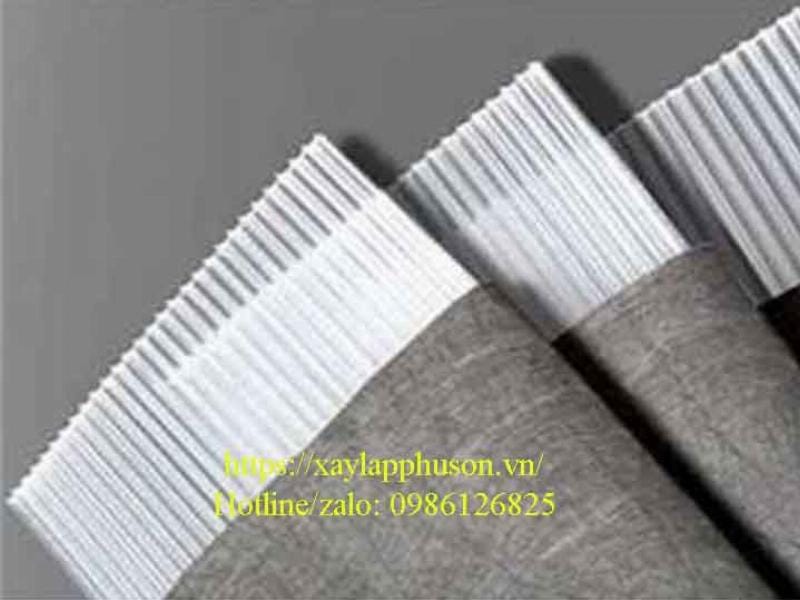

Trước khi đi sâu vào các mô hình bố trí, chúng ta cần làm rõ bấc thấm là gì và tại sao chúng lại quan trọng đến vậy. Bấc thấm, hay còn gọi là “drainage wicks”, về cơ bản là những dải vật liệu địa kỹ thuật có khả năng thoát nước cao, thường được làm từ vải địa kỹ thuật hoặc vật liệu polyme, có dạng sợi dài. Chúng được thiết kế để cắm sâu vào trong lớp đất yếu.

Vậy vai trò của bấc thấm là gì? Khi chúng ta xây dựng công trình trên nền đất sét mềm, đất bùn, vốn có độ rỗng cao và khả năng thấm nước kém, việc gia tải (ví dụ như đắp đất, xây nhà) sẽ gây ra áp lực nước lỗ rỗng tăng cao. Sự gia tăng áp lực nước này làm giảm sức chịu tải của đất và gây ra lún. Về bản chất, nước trong các lỗ rỗng này cần phải thoát ra ngoài để đất có thể cố kết, giảm độ rỗng và tăng độ bền. Tuy nhiên, quá trình này diễn ra rất chậm nếu chỉ dựa vào khả năng thấm tự nhiên của đất.

Bấc thấm đóng vai trò như “đường cao tốc” cho nước thoát ra. Chúng tạo ra những lối đi ngắn hơn và hiệu quả hơn cho nước di chuyển từ sâu trong lòng đất lên bề mặt hoặc đến các lớp đất có khả năng thấm tốt hơn. Khi kết hợp với một lớp cát phủ hoặc hệ thống thu nước bề mặt, bấc thấm sẽ đẩy nhanh quá trình cố kết, giảm thời gian chờ lún và cho phép công trình sớm đưa vào sử dụng. Điều này đặc biệt quan trọng đối với các dự án có tiến độ gấp rút và chi phí tối ưu hóa.

{width=800 height=600}

Tại Sao Cần Quan Tâm Đến Mô Hình Bố Trí Bấc Thấm?

Việc bố trí bấc thấm không chỉ đơn giản là cắm xuống đất. Cách chúng ta sắp xếp, khoảng cách giữa các bấc thấm sẽ ảnh hưởng trực tiếp đến hiệu quả xử lý. Một mô hình bố trí hợp lý sẽ tối ưu hóa việc thoát nước, giảm thiểu thời gian cố kết và chi phí thi công. Ngược lại, một cách bố trí không khoa học có thể dẫn đến hiệu quả xử lý kém, thậm chí gây lãng phí vật tư và thời gian.

Lý do chính khiến chúng ta cần một mô hình bố trí rõ ràng là để đảm bảo rằng nước có thể thoát ra một cách đồng đều và hiệu quả trên toàn bộ diện tích cần xử lý. Nếu các bấc thấm quá xa nhau, bán kính ảnh hưởng của mỗi bấc sẽ lớn, dẫn đến thời gian cố kết kéo dài vì nước phải di chuyển một quãng đường dài hơn. Ngược lại, nếu chúng quá gần nhau, sẽ gây lãng phí vật tư và chi phí thi công không cần thiết.

Mô Hình Bố Trí Bấc Thấm Theo Tam Giác: Sự Phân Bố Cân Đối

Mô hình bố trí bấc thấm theo tam giác đều là một trong những lựa chọn phổ biến và được đánh giá cao về tính hiệu quả trong việc phân bố đều ảnh hưởng. Trong mô hình này, các bấc thấm được sắp xếp thành các hàng, với các bấc trong mỗi hàng cách nhau một khoảng nhất định, và các bấc ở hàng kế tiếp được bố trí lệch đi một nửa khoảng cách so với hàng trước, tạo thành hình tam giác đều khi nhìn từ trên xuống.

Ưu điểm của mô hình tam giác:

• Phân bố ảnh hưởng đều: Hình học của mô hình tam giác giúp bán kính ảnh hưởng của mỗi bấc thấm lan tỏa một cách đồng đều ra xung quanh. Điều này có nghĩa là mọi điểm trong khu vực xử lý đều nằm trong “vùng ảnh hưởng” của ít nhất một bấc thấm, đảm bảo nước thoát ra hiệu quả trên toàn bộ diện tích.
• Tối ưu hóa diện tích bao phủ: Mô hình này tận dụng tối đa diện tích đất cần xử lý, giảm thiểu các “điểm chết” mà nước khó thoát ra. Nó mang lại hiệu quả thoát nước cao với số lượng bấc thấm hợp lý.
• Dễ dàng áp dụng cho các khu vực có hình dạng phức tạp: Mặc dù có vẻ “hình học”, mô hình tam giác khi triển khai trên thực tế có thể linh hoạt điều chỉnh để phù hợp với các khu vực thi công có ranh giới không đều.

Nhược điểm của mô hình tam giác:

• Độ phức tạp trong thi công: Việc xác định chính xác vị trí và khoảng cách để tạo thành các tam giác đều có thể đòi hỏi sự chính xác cao trong quá trình định vị và triển khai thi công trên công trường. Điều này có thể yêu cầu kỹ thuật viên có kinh nghiệm và thiết bị đo đạc tốt.
• Khó khăn trong việc điều chỉnh khoảng cách: Khi cần điều chỉnh bán kính ảnh hưởng, việc thay đổi khoảng cách giữa các bấc thấm trong mô hình tam giác có thể phức tạp hơn so với mô hình ô vuông.

Khi tính toán khoảng cách giữa các bấc thấm (ký hiệu là s) trong mô hình tam giác, chúng ta thường dựa vào các công thức và biểu đồ dựa trên đặc tính của đất (hệ số thấm, hệ số cố kết) và yêu cầu về thời gian cố kết. Bán kính ảnh hưởng hiệu quả của một bấc thấm được xem xét và khoảng cách s sẽ được chọn sao cho các vùng ảnh hưởng này giao nhau một cách tối ưu.

Mô Hình Bố Trí Bấc Thấm Theo Ô Vuông: Sự Đơn Giản và Hiệu Quả Thực Tế

Mô hình bố trí bấc thấm theo ô vuông (hoặc hình chữ nhật) là một lựa chọn khác, có lẽ còn phổ biến hơn trong thực tế thi công tại Việt Nam do tính đơn giản và dễ triển khai. Trong mô hình này, các bấc thấm được bố trí thành các hàng và cột song song với nhau, tạo thành một lưới hình vuông hoặc chữ nhật.

Ưu điểm của mô hình ô vuông:

• Đơn giản trong thi công: Đây là ưu điểm vượt trội của mô hình ô vuông. Việc kẻ lưới vuông góc và xác định khoảng cách đơn giản hơn rất nhiều so với việc hình dung các hình tam giác trên mặt bằng. Điều này giúp giảm thiểu sai sót trong quá trình định vị và thi công.
• Dễ dàng điều chỉnh khoảng cách: Nếu cần điều chỉnh bán kính ảnh hưởng, việc thay đổi khoảng cách giữa các bấc thấm trong mô hình ô vuông trở nên dễ dàng hơn. Bạn chỉ cần thay đổi khoảng cách giữa các hàng hoặc các cột.
• Phù hợp với các khu vực có hình dạng chữ nhật/vuông: Với các dự án có diện tích lớn và hình dạng tương đối vuông vắn, mô hình ô vuông mang lại sự hiệu quả và thẩm mỹ.

Nhược điểm của mô hình ô vuông:

• Khả năng ảnh hưởng không đều ở các góc: So với mô hình tam giác, mô hình ô vuông có xu hướng tạo ra các vùng có khả năng ảnh hưởng kém đều hơn, đặc biệt là ở các góc và trung tâm của các ô vuông lớn. Nước có thể khó thoát ra ở các khu vực xa bấc thấm nhất trong mỗi ô.
• Yêu cầu khoảng cách nhỏ hơn: Để đạt được hiệu quả thoát nước tương đương với mô hình tam giác, mô hình ô vuông thường yêu cầu khoảng cách giữa các bấc thấm nhỏ hơn. Điều này có thể dẫn đến việc sử dụng nhiều bấc thấm hơn, tăng chi phí vật tư và thi công.

Trong mô hình ô vuông, khoảng cách giữa các bấc thấm (ký hiệu là s) được chọn dựa trên các tính toán tương tự, nhưng bán kính ảnh hưởng hiệu quả của mỗi bấc sẽ được xem xét trong bối cảnh hình vuông bao quanh nó.

So Sánh Trực Tiếp: Tam Giác Hay Ô Vuông, Lựa Chọn Nào Cho Bạn?

Câu hỏi “Mô Hình Bố Trí Bấc Thấm Theo Tam Giác Hoặc ô Vuông” nào tốt hơn không có một câu trả lời tuyệt đối, bởi nó phụ thuộc vào nhiều yếu tố của dự án cụ thể. Tuy nhiên, chúng ta có thể đưa ra một số so sánh dựa trên các tiêu chí quan trọng:

Khi nào nên chọn mô hình tam giác?

Nếu dự án của bạn đặt nặng vấn đề tối ưu hóa thời gian cố kết và đảm bảo hiệu quả thoát nước đồng đều trên toàn bộ diện tích, đặc biệt khi bạn đang làm việc với lớp đất nền cực kỳ yếu và yêu cầu sự ổn định tuyệt đối, thì mô hình tam giác là lựa chọn đáng cân nhắc. Mặc dù có thể tốn kém hơn một chút về nhân công thi công do yêu cầu độ chính xác, nhưng hiệu quả về lâu dài có thể bù đắp lại.

Khi nào nên chọn mô hình ô vuông?

Trong phần lớn các dự án xây dựng dân dụng và công nghiệp tại Việt Nam, đặc biệt là các dự án có quy mô vừa và lớn với tiến độ thi công là một yếu tố quan trọng, mô hình ô vuông thường là lựa chọn thực tế và hiệu quả. Sự đơn giản trong thi công giúp giảm thiểu sai sót, đẩy nhanh tiến độ và tiết kiệm chi phí nhân công. Chỉ cần tính toán khoảng cách hợp lý, mô hình ô vuông vẫn đảm bảo hiệu quả xử lý nền đất yếu một cách đáng kể.

Các Yếu Tố Cần Xem Xét Khi Lựa Chọn Mô Hình Bố Trí

Bên cạnh hai mô hình chính là tam giác và ô vuông, khi đưa ra quyết định cuối cùng, các kỹ sư địa kỹ thuật cần xem xét nhiều yếu tố khác:

• Đặc điểm của lớp đất yếu:
  • Hệ số thấm (k): Đất có hệ số thấm càng thấp thì càng cần bố trí bấc thấm dày đặc hơn hoặc xem xét mô hình tam giác để tăng hiệu quả thoát nước.
  • Hệ số cố kết (cv): Hệ số cố kết càng nhỏ, quá trình cố kết càng chậm, đòi hỏi thời gian xử lý lâu hơn và mô hình bố trí cần tối ưu để đẩy nhanh tốc độ cố kết.
  • Độ dày lớp đất yếu: Lớp đất càng dày thì áp lực nước lỗ rỗng càng lớn và thời gian cố kết càng kéo dài. Việc lựa chọn mô hình bố trí sẽ ảnh hưởng lớn đến hiệu quả xử lý.
• Yêu cầu về thời gian cố kết: Nếu dự án có yêu cầu khắt khe về thời gian hoàn thành, việc lựa chọn mô hình bố trí và khoảng cách giữa các bấc thấm cần được tính toán kỹ lưỡng để đạt được mức độ cố kết mong muốn trong thời gian cho phép.
• Tải trọng dự kiến: Tải trọng lớn sẽ gây áp lực nước lỗ rỗng cao hơn, đòi hỏi hệ thống bấc thấm phải làm việc hiệu quả hơn.
• Chi phí: Chi phí vật tư (bấc thấm) và chi phí thi công là hai yếu tố quan trọng ảnh hưởng đến quyết định. Mô hình ô vuông thường có lợi thế hơn về chi phí thi công.
• Kinh nghiệm và năng lực của đơn vị thi công: Đôi khi, năng lực và kinh nghiệm thực tế của đội ngũ thi công cũng là một yếu tố quyết định. Đơn vị có kinh nghiệm thi công mô hình ô vuông có thể sẽ ưu tiên lựa chọn này để đảm bảo chất lượng và tiến độ.
• Loại bấc thấm sử dụng: Kích thước, hình dạng và khả năng thoát nước của từng loại bấc thấm cũng ảnh hưởng đến khoảng cách bố trí.

Tính Toán Khoảng Cách Bố Trí Bấc Thấm: Một Góc Nhìn Đơn Giản

Việc tính toán khoảng cách bố trí bấc thấm là một quy trình kỹ thuật phức tạp, thường dựa trên các phương trình cố kết 1 chiều và 2 chiều, có tính đến ảnh hưởng của việc giảm bán kính ảnh hưởng khi nhiều bấc thấm hoạt động cùng lúc. Tuy nhiên, để có cái nhìn cơ bản, chúng ta có thể hiểu rằng khoảng cách này (s) phụ thuộc vào bán kính ảnh hưởng hiệu quả của mỗi bấc (r_e).

Trong mô hình ô vuông, bán kính ảnh hưởng hiệu quả thường được xem xét tương đương với khoảng cách đến các bấc thấm gần nhất, ví dụ như s/2. Trong khi đó, với mô hình tam giác, bán kính ảnh hưởng này có thể được tính toán phức tạp hơn, nhưng về cơ bản, khoảng cách giữa các bấc thấm sẽ được xác định sao cho các vùng ảnh hưởng bao phủ toàn bộ khu vực một cách hiệu quả nhất.

Các tiêu chuẩn thiết kế địa kỹ thuật thường cung cấp các biểu đồ hoặc công thức để xác định khoảng cách s dựa trên hệ số cố kết theo phương ngang ($c{h}$), hệ số thấm theo phương ngang ($k{h}$), độ dày lớp đất yếu (H), và thời gian cố kết mong muốn ($T_{c}$).

Lời Khuyên Từ Chuyên Gia Địa Kỹ Thuật

“Trong thực tế, cả hai mô hình bố trí bấc thấm theo tam giác và ô vuông đều có thể mang lại hiệu quả xử lý nền đất yếu. Tuy nhiên, mô hình ô vuông thường là lựa chọn tối ưu về mặt kinh tế và khả năng triển khai thi công tại Việt Nam, đặc biệt với các dự án có quy mô lớn và yêu cầu tiến độ. Điều quan trọng nhất không nằm ở việc chọn hình học nào, mà là ở việc tính toán chính xác khoảng cách bố trí dựa trên các thông số địa chất và yêu cầu của công trình. Một khoảng cách hợp lý trong mô hình ô vuông có thể hiệu quả hơn nhiều so với một khoảng cách quá thưa trong mô hình tam giác. Các kỹ sư cần phối hợp chặt chẽ với các đơn vị khảo sát địa chất để có dữ liệu chính xác và áp dụng các công cụ tính toán phù hợp.”

Ông Trần Văn Bình, Kỹ sư Địa kỹ thuật có hơn 15 năm kinh nghiệm tại một công ty tư vấn xây dựng lớn.

Các Giải Pháp Tích Hợp Khác

Ngoài việc lựa chọn mô hình bố trí, hiệu quả xử lý nền đất yếu bằng bấc thấm còn phụ thuộc vào nhiều yếu tố khác, bao gồm:

• Chất lượng bấc thấm: Sử dụng bấc thấm có chất lượng tốt, đảm bảo khả năng thoát nước và độ bền.

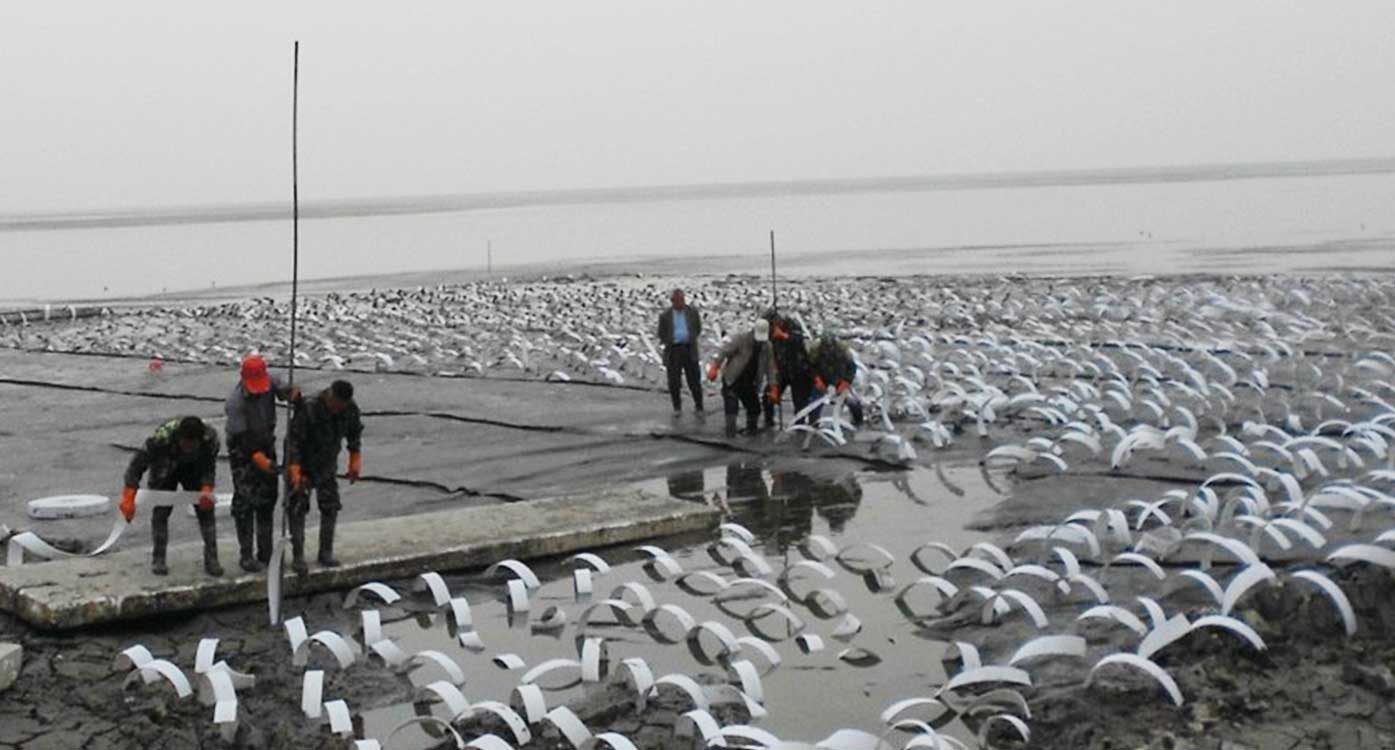

• Quy trình thi công: Việc cắm bấc thấm phải đảm bảo thẳng đứng, đúng độ sâu và hạn chế tối đa việc làm hư hỏng bấc hoặc ảnh hưởng đến cấu trúc đất xung quanh.
• Hệ thống thu nước bề mặt: Việc bố trí lớp cát phủ hoặc hệ thống thu nước bề mặt hiệu quả là cần thiết để nước thoát ra từ bấc thấm có thể di chuyển ra khỏi khu vực xử lý, tránh gây bão hòa ngược.
• Kết hợp với gia tải: Thường thì việc sử dụng bấc thấm đi kèm với gia tải trước để đẩy nhanh quá trình cố kết.

Những Lưu Ý Quan Trọng Khi Thiết Kế và Thi Công

Khi bắt tay vào thiết kế và thi công hệ thống bấc thấm, dù là theo mô hình tam giác hay ô vuông, bạn cần lưu ý những điểm sau:

• Khảo sát địa chất kỹ lưỡng: Đây là bước đầu tiên và quan trọng nhất. Dữ liệu về tính chất cơ lý của đất nền sẽ là cơ sở để tính toán khoảng cách bố trí.
• Phần mềm chuyên dụng: Nên sử dụng các phần mềm chuyên dụng trong thiết kế địa kỹ thuật để tính toán khoảng cách bố trí bấc thấm, dự báo lún và thời gian cố kết.
• Giám sát chặt chẽ: Trong quá trình thi công, việc giám sát là cần thiết để đảm bảo bấc thấm được cắm đúng vị trí, độ sâu và thẳng đứng.
• Kiểm tra hiệu quả xử lý: Theo dõi quá trình lún của công trình và đo đạc áp lực nước lỗ rỗng để đánh giá hiệu quả xử lý và điều chỉnh nếu cần.

Tương Lai Của Công Nghệ Bấc Thấm

Công nghệ bấc thấm ngày càng được cải tiến với sự ra đời của các loại vật liệu mới, bền hơn, khả năng thoát nước tốt hơn và quy trình thi công ngày càng hiện đại. Các mô hình bố trí cũng có thể được tối ưu hóa bằng các thuật toán phức tạp hơn, dựa trên dữ liệu thực tế và trí tuệ nhân tạo, giúp đưa ra những giải pháp xử lý nền đất yếu hiệu quả và kinh tế nhất.

Câu Hỏi Thường Gặp Về Mô Hình Bố Trí Bấc Thấm

Mô hình bố trí bấc thấm theo tam giác có phức tạp hơn mô hình ô vuông không?

Về mặt hình học và yêu cầu độ chính xác trong định vị, mô hình tam giác đòi hỏi kỹ thuật thi công cao hơn và có thể phức tạp hơn so với mô hình ô vuông.

Khoảng cách giữa các bấc thấm được tính toán như thế nào?

Khoảng cách này phụ thuộc vào nhiều yếu tố như đặc điểm của đất nền (hệ số thấm, hệ số cố kết), độ dày lớp đất yếu, tải trọng dự kiến và yêu cầu về thời gian cố kết. Việc tính toán thường sử dụng các phương trình cố kết chuyên sâu và phần mềm địa kỹ thuật.

Mô hình ô vuông có phải lúc nào cũng sử dụng nhiều bấc thấm hơn mô hình tam giác không?

Không hẳn là luôn luôn. Tuy nhiên, để đạt được hiệu quả thoát nước tương đương với mô hình tam giác, mô hình ô vuông có thể yêu cầu khoảng cách giữa các bấc thấm nhỏ hơn, dẫn đến việc sử dụng số lượng bấc thấm nhiều hơn trên cùng một diện tích.

Yếu tố nào là quan trọng nhất khi lựa chọn giữa mô hình tam giác và ô vuông?

Yếu tố quan trọng nhất là sự cân bằng giữa hiệu quả xử lý yêu cầu, chi phí và khả năng thi công thực tế. Tại Việt Nam, mô hình ô vuông thường được ưu tiên vì tính đơn giản và kinh tế.

Bấc thấm có thể áp dụng cho mọi loại đất yếu không?

Bấc thấm đặc biệt hiệu quả đối với các loại đất sét mềm, bùn, có độ rỗng cao và khả năng thấm nước kém. Đối với các loại đất rời có khả năng thấm tốt thì hiệu quả của bấc thấm sẽ giảm đi đáng kể.

Có cần lớp cát phủ phía trên bấc thấm không?

Có, lớp cát phủ hoặc hệ thống thu nước bề mặt là rất cần thiết. Nó tạo ra một đường thoát nước hiệu quả cho nước từ các bấc thấm chảy ra ngoài, tránh gây bão hòa ngược và đảm bảo quá trình cố kết diễn ra liên tục.

Kết Luận

Việc lựa chọn mô hình bố trí bấc thấm theo tam giác hoặc ô vuông là một quyết định kỹ thuật quan trọng, ảnh hưởng trực tiếp đến hiệu quả xử lý nền đất yếu và sự thành công của công trình. Trong khi mô hình tam giác mang lại sự phân bố ảnh hưởng đều đặn và tối ưu hóa hiệu quả thoát nước, thì mô hình ô vuông lại chiếm ưu thế về tính đơn giản trong thi công và hiệu quả kinh tế, đặc biệt phù hợp với bối cảnh xây dựng tại Việt Nam. Quan trọng hơn cả là việc tính toán chính xác khoảng cách bố trí bấc thấm dựa trên các dữ liệu địa chất tin cậy và yêu cầu cụ thể của từng dự án. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích để đưa ra quyết định sáng suốt cho các dự án của mình.
