Mố cầu: Trụ cột vững chãi, nâng tầm kết nối giao thông

Bạn đã bao giờ tự hỏi làm thế nào những cây cầu hùng vĩ lại có thể vươn mình qua sông, qua núi, kết nối những miền đất xa xôi? Đằng sau vẻ đẹp kiến trúc ấy là cả một thế giới kỹ thuật đầy phức tạp, mà trong đó, Mố Cầu đóng vai trò cực kỳ quan trọng. Chúng không chỉ là điểm tựa vững chắc cho nhịp cầu, mà còn là người gác cổng thầm lặng, bảo vệ công trình trước những tác động của thiên nhiên và thời gian. Bài viết này sẽ cùng bạn khám phá sâu hơn về cấu tạo, chức năng, và những điều thú vị xoay quanh Mố Cầu – trái tim của mọi công trình vượt sông.

Trong lĩnh vực địa kỹ thuật công trình, việc hiểu rõ về mố cầu là vô cùng thiết yếu. Nó không chỉ là một bộ phận kết cấu đơn thuần mà còn là giao điểm phức tạp giữa công trình và nền đất. Việc thiết kế và thi công mố cầu đòi hỏi sự am hiểu sâu sắc về cơ học đất, thủy lực, và các yếu tố môi trường xung quanh. Một mố cầu được xây dựng đúng kỹ thuật sẽ đảm bảo sự ổn định, an toàn và tuổi thọ lâu dài cho toàn bộ cây cầu, góp phần tạo nên những tuyến đường huyết mạch, phục vụ đắc lực cho sự phát triển kinh tế – xã hội.

Tại sao mố cầu lại quan trọng đến vậy trong xây dựng?

Nói một cách dân dã, mố cầu giống như hai cái chân vững chãi nâng đỡ cả cây cầu. Chúng là các kết cấu nằm ở hai đầu của cây cầu, nơi tiếp giáp giữa phần đường dẫn và phần nhịp chính của cầu. Vai trò của chúng không chỉ dừng lại ở việc gánh chịu tải trọng từ xe cộ qua lại, mà còn phải xử lý rất nhiều các lực phức tạp khác.

• Chịu tải trọng thẳng đứng: Đây là nhiệm vụ hiển nhiên nhất. Mố cầu phải chịu toàn bộ tải trọng của xe cộ, con người, và chính trọng lượng của kết cấu nhịp cầu truyền xuống.
• Chịu tải trọng ngang: Không chỉ có lực ép xuống, mố cầu còn phải đối mặt với các lực đẩy ngang từ đất đắp phía sau, áp lực nước (nếu có), lực gió, và cả các rung động từ giao thông.
• Neo giữ nhịp cầu: Chúng có nhiệm vụ giữ cho nhịp cầu không bị xê dịch, đặc biệt là khi có sự thay đổi về nhiệt độ hoặc khi chịu tải trọng động.
• Kết nối đường dẫn và nhịp cầu: Mố cầu tạo ra một sự chuyển tiếp mượt mà và an toàn giữa mặt đường dẫn và mặt cầu, giúp phương tiện di chuyển thuận lợi.
• Bảo vệ kết cấu nhịp: Bằng cách tạo thành một “bức tường thành” ở hai đầu, mố cầu giúp bảo vệ phần mố nối và các bộ phận kết cấu khác của nhịp cầu khỏi các tác động bất lợi từ môi trường.

Hiểu được những vai trò này, ta thấy rằng một mố cầu được thiết kế không tốt hoặc thi công sai kỹ thuật có thể dẫn đến những hậu quả khôn lường, ảnh hưởng nghiêm trọng đến an toàn của cả công trình.

Các loại mố cầu phổ biến

Trên thực tế, tùy thuộc vào địa hình, tải trọng, vật liệu, và điều kiện kinh tế mà các kỹ sư sẽ lựa chọn loại mố cầu phù hợp. Mỗi loại đều có ưu và nhược điểm riêng.

Mố cầu dạng tường

Đây là loại mố cầu có kết cấu đơn giản, thường được xây dựng bằng bê tông cốt thép hoặc đá hộc. Chúng hoạt động như một bức tường thẳng đứng, chịu toàn bộ tải trọng và truyền xuống nền móng.

• Ưu điểm: Kết cấu đơn giản, dễ thi công, chi phí tương đối thấp.
• Nhược điểm: Khả năng chịu tải trọng ngang có thể bị hạn chế, đòi hỏi nền đất phía sau phải được xử lý tốt để tránh bị xói lở.

Mố cầu dạng khung

Loại mố cầu này có thêm các bộ phận như móng, cột, và dầm đỉnh, tạo thành một khung vững chắc. Chúng thường được áp dụng khi cần vượt qua các địa hình phức tạp hoặc khi tải trọng lớn.

• Ưu điểm: Khả năng chịu tải trọng cao, linh hoạt trong thiết kế, phù hợp với nhiều điều kiện địa chất khác nhau.
• Nhược điểm: Kết cấu phức tạp hơn, đòi hỏi kỹ thuật thi công cao hơn.

Mố cầu chữ U

Đúng như tên gọi, loại mố cầu này có hình dạng giống chữ U, với hai cánh tường hai bên và một tường hậu. Cấu trúc này giúp bao bọc và gia cố phần đất đắp phía sau, giảm áp lực ngang lên tường.

Minh họa chi tiết cấu tạo và nguyên lý hoạt động của mố cầu chữ U

• Ưu điểm: Rất hiệu quả trong việc xử lý áp lực đất, giảm thiểu lún không đều, và tạo sự ổn định cho nền đất. Đây là một lựa chọn phổ biến cho nhiều dự án cầu lớn. Bạn có thể tìm hiểu thêm về cấu tạo và ứng dụng của mố cầu chữ u để có cái nhìn chi tiết hơn.
• Nhược điểm: Chi phí xây dựng có thể cao hơn so với mố dạng tường đơn giản.

Mố cầu gia cố rọ đá

Sự kết hợp giữa công nghệ rọ đá truyền thống và yêu cầu của mố cầu hiện đại đã mang đến giải pháp mố cầu gia cố rọ đá. Sử dụng các khối rọ đá được liên kết với nhau tạo thành kết cấu vững chắc, có khả năng chịu lực tốt, thấm nước và thoát nước hiệu quả.

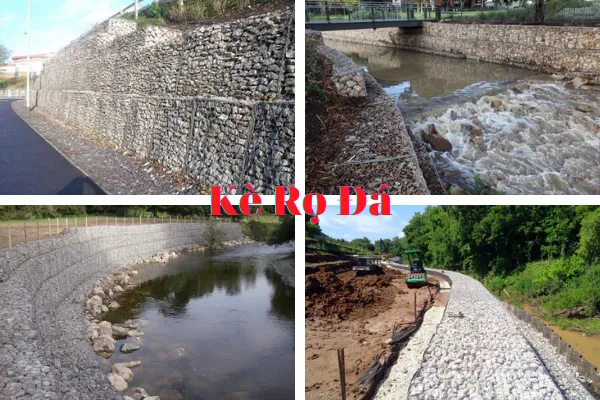

Ứng dụng rọ đá trong xây dựng mố cầu hiện đại và thân thiện môi trường

• Ưu điểm: Khả năng chịu tải trọng tốt, thoát nước hiệu quả, thân thiện với môi trường, có khả năng thích ứng với biến dạng nền đất, và dễ dàng thi công, sửa chữa. Đặc biệt, giải pháp này rất phù hợp với các khu vực có địa chất yếu hoặc thường xuyên chịu ảnh hưởng của nước. Để hiểu sâu hơn về giải pháp này, bạn có thể tham khảo bài viết về mố cầu gia cố rọ đá.
• Nhược điểm: Yêu cầu về chất lượng đá và kỹ thuật thi công cần được đảm bảo.

Nguyên lý hoạt động của mố cầu

Để một mố cầu hoạt động hiệu quả, các kỹ sư địa kỹ thuật phải tính toán và áp dụng nhiều nguyên lý cơ bản. Họ cần hiểu rõ:

• Sức chịu tải của nền đất: Nền đất dưới mố cầu phải đủ khả năng chịu được toàn bộ tải trọng truyền xuống mà không bị lún quá giới hạn hoặc mất ổn định. Các yếu tố như loại đất, độ chặt, mực nước ngầm đều ảnh hưởng lớn đến sức chịu tải này.
• Áp lực đất chủ động và bị động: Đất đắp phía sau mố cầu sẽ tác dụng một lực đẩy ngang lên tường mố. Lực này được gọi là áp lực đất chủ động. Ngược lại, nếu tường mố di chuyển về phía đất đắp, nó sẽ tạo ra một lực cản, gọi là áp lực đất bị động. Việc tính toán chính xác các loại áp lực này là rất quan trọng để thiết kế tường mố có khả năng chống đỡ.
• Thoát nước: Nước tích tụ phía sau mố cầu có thể tạo ra áp lực thủy tĩnh rất lớn, gây nguy hiểm cho kết cấu. Do đó, hệ thống thoát nước hiệu quả (như ống thoát nước, lớp thoát nước) là một phần không thể thiếu trong thiết kế mố cầu.
• Khả năng chống trượt và lật: Bản thân mố cầu phải đủ trọng lượng hoặc có neo giữ vững chắc để chống lại các lực ngang có thể gây ra hiện tượng trượt hoặc lật.

Tại sao việc khảo sát địa chất lại quan trọng cho thiết kế mố cầu?

Bạn không thể xây nhà mà không biết nền đất nhà mình thế nào, đúng không? Xây mố cầu còn đòi hỏi sự cẩn trọng gấp bội. Đó là lý do vì sao công tác khảo sát địa chất công trình đóng vai trò “xương sống” trong mọi dự án.

Tại sao khảo sát địa chất lại quan trọng cho thiết kế mố cầu?
Việc khảo sát địa chất giúp xác định chính xác các đặc trưng cơ lý của đất nền như cường độ chịu nén, khả năng biến dạng, thành phần hạt, mực nước ngầm. Thông tin này là căn cứ để các kỹ sư địa kỹ thuật đưa ra giải pháp thiết kế mố cầu và nền móng phù hợp, đảm bảo an toàn và kinh tế. Nếu bỏ qua bước này, bạn có thể gặp phải những rủi ro như lún sụt nghiêm trọng, nứt nẻ, thậm chí là sập đổ công trình.

Thông qua các phương pháp như khoan địa chất, xuyên tĩnh, xuyên động, thí nghiệm nén đất trong phòng, chúng ta có thể xây dựng được “bản đồ chi tiết” về lòng đất dưới công trình. Từ đó, chúng ta biết được lớp đất nào đủ khả năng chịu lực, lớp nào cần phải xử lý, hay mực nước ngầm ở đâu để có biện pháp phòng chống.

Vật liệu đắp sau mố cầu và vai trò của chúng

Phần đất phía sau mố cầu, thường được gọi là “lấp sau mố”, đóng vai trò không hề nhỏ trong sự ổn định của toàn bộ hệ thống. Việc lựa chọn vật liệu dạng hạt đắp sau mố cầu có ảnh hưởng trực tiếp đến áp lực tác dụng lên tường mố và khả năng thoát nước.

Các vật liệu dạng hạt, ví dụ như cát, sỏi, hoặc hỗn hợp cát sỏi, thường được ưu tiên sử dụng làm vật liệu đắp sau mố. Chúng có những ưu điểm sau:

• Khả năng thoát nước tốt: Giúp giảm áp lực nước và ngăn ngừa tình trạng ứ đọng, làm tăng tuổi thọ cho kết cấu mố.
• Ít co ngót, giãn nở: So với đất sét, vật liệu dạng hạt ít bị ảnh hưởng bởi sự thay đổi độ ẩm, giúp kết cấu ổn định hơn.
• Dễ lu lèn: Giúp đạt được độ chặt yêu cầu, giảm thiểu lún về sau.

Trong một số trường hợp, người ta còn sử dụng các hệ thống gia cố như địa kỹ thuật để tăng cường khả năng chịu lực và ổn định cho lớp vật liệu đắp này.

Các vấn đề thường gặp và giải pháp cho mố cầu

Dù được thiết kế kỹ lưỡng, mố cầu vẫn có thể gặp phải một số vấn đề trong quá trình khai thác.

• Lún không đều: Xảy ra khi nền đất dưới mố có sự phân bố địa chất không đồng đều hoặc khi tải trọng không được phân bố đều.
  • Giải pháp: Cải tạo nền đất yếu bằng các biện pháp như cọc cát, cọc đá, hoặc sử dụng các vật liệu đắp có khả năng chịu lực tốt hơn. Thiết kế lại móng có khả năng chịu tải lớn hơn.
• Nứt tường mố: Có thể do áp lực đất quá lớn, vật liệu đắp không phù hợp, hoặc do rung động.
  • Giải pháp: Kiểm tra và gia cố tường mố bằng bê tông cốt thép hoặc các hệ thống neo giữ. Cải thiện hệ thống thoát nước.
• Xói lở đất phía sau mố: Thường xảy ra ở các khu vực có địa hình dốc, mưa nhiều mà hệ thống thoát nước không hiệu quả.
  • Giải pháp: Xây dựng tường chắn, sử dụng rọ đá hoặc các giải pháp gia cố mái dốc. Cải thiện hệ thống thoát nước. Đối với các trường hợp xói lở nghiêm trọng, giải pháp mố cầu gia cố rọ đá là một lựa chọn hiệu quả.
• Tổn thương do lũ lụt, va đập: Đặc biệt với các mố cầu gần sông, suối.
  • Giải pháp: Thiết kế móng sâu, có biện pháp chống xói lở chân mố. Xây dựng các cấu kiện chống va đập.

Xu hướng phát triển và ứng dụng của mố cầu

Ngành địa kỹ thuật công trình không ngừng phát triển, và mố cầu cũng không ngoại lệ. Các xu hướng mới tập trung vào:

• Vật liệu xanh và bền vững: Sử dụng các vật liệu tái chế, thân thiện môi trường như rọ đá, hoặc các loại bê tông phát triển bền vững.
• Công nghệ thi công tiên tiến: Sử dụng máy móc tự động, công nghệ BIM (Building Information Modeling) để tối ưu hóa thiết kế và thi công, giảm thiểu sai sót.
• Mô hình hóa và phân tích số: Sử dụng các phần mềm chuyên dụng để mô phỏng hành vi của mố cầu dưới các tác động khác nhau, từ đó đưa ra các giải pháp tối ưu nhất.
• Tích hợp với cảnh quan: Thiết kế mố cầu không chỉ đảm bảo chức năng kỹ thuật mà còn hài hòa với cảnh quan thiên nhiên xung quanh.

Có thể thấy, mố cầu không chỉ là một cấu kiện xây dựng mà còn là minh chứng cho sự sáng tạo và tiến bộ của ngành kỹ thuật. Chúng hiện diện trên khắp mọi miền đất nước, từ những cây cầu vượt sông lớn đến những cây cầu nhỏ trên đường làng, góp phần quan trọng vào sự phát triển chung của hạ tầng giao thông. Để hiểu rõ hơn về các cấu trúc 3D liên quan, bạn có thể tham khảo mố cầu 3d.

Câu hỏi thường gặp về mố cầu

Mố cầu làm bằng vật liệu gì là phổ biến nhất?
Phổ biến nhất là bê tông cốt thép, đá hộc, và gần đây là các giải pháp rọ đá.

Tại sao mố cầu cần thoát nước tốt?
Nước đọng có thể gây áp lực lớn lên tường mố, làm suy yếu kết cấu và gây ăn mòn cốt thép.

Làm thế nào để xử lý khi mố cầu bị lún?
Cần khảo sát kỹ nguyên nhân lún để có giải pháp phù hợp, có thể là gia cố nền móng, cải tạo đất, hoặc điều chỉnh lại kết cấu.

Chi phí xây dựng mố cầu phụ thuộc vào yếu tố nào?
Phụ thuộc vào loại mố, kích thước, điều kiện địa chất, vật liệu sử dụng, và yêu cầu kỹ thuật.

Có cần bảo trì mố cầu định kỳ không?
Có, việc kiểm tra và bảo trì định kỳ giúp phát hiện sớm các hư hỏng, đảm bảo an toàn và kéo dài tuổi thọ công trình.

Tóm lại, mố cầu là một bộ phận cực kỳ quan trọng trong bất kỳ công trình cầu nào. Từ việc chịu tải trọng, neo giữ nhịp cầu, đến việc kết nối giao thông, tất cả đều đòi hỏi sự tính toán kỹ lưỡng và thi công chính xác. Hiểu rõ về cấu tạo, nguyên lý hoạt động, và các vấn đề có thể phát sinh sẽ giúp chúng ta đánh giá cao hơn nữa vai trò của những trụ cột thầm lặng này, và góp phần xây dựng nên những công trình giao thông vững chãi, bền lâu cho đất nước.
