Hiểu Đúng Về Lực Kháng Xuyên Thủng Thanh Vải Địa Kỹ Thuật Không Dệt

Chào các bạn, những người đồng nghiệp, những kỹ sư tương lai và tất cả những ai đang quan tâm đến lĩnh vực Địa kỹ thuật công trình! Hôm nay, chúng ta sẽ cùng nhau “mổ xẻ” một chủ đề nghe có vẻ hơi “khô khan” nhưng lại là xương sống cho sự bền vững của rất nhiều công trình: Lực Kháng Xuyên Thủng Thanh Vải địa Kỹ Thuật Không Dệt. Bạn có bao giờ thắc mắc, tại sao một tấm vải mỏng manh lại có thể chịu được sức ép kinh khủng từ hàng tấn đá dăm sắc nhọn mà không hề hấn gì? Bí mật nằm chính ở chỉ số quan trọng này đấy.

Hãy tưởng tượng bạn đang trải một tấm bạt mỏng trên một bãi sỏi lởm chởm rồi đi lại trên đó. Chắc chắn tấm bạt sẽ bị rách toạc ngay lập tức. Nhưng với vải địa kỹ thuật không dệt, câu chuyện lại hoàn toàn khác. Nó được sinh ra để đối đầu với những thử thách như vậy. Trong bài viết này, chúng ta sẽ cùng nhau đi từ A đến Z, tìm hiểu xem lực kháng xuyên thủng là gì, tại sao nó lại quan trọng, đo lường ra sao và làm thế nào để chọn được sản phẩm phù hợp cho công trình của mình. Nào, cùng bắt đầu thôi!

Lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt là gì?

Nói một cách dân dã và dễ hiểu nhất, Lực Kháng Xuyên Thủng Thanh Vải địa Kỹ Thuật Không Dệt chính là khả năng của tấm vải chống lại việc bị một vật nhọn, có tiết diện nhỏ đâm thủng dưới tác dụng của một lực tập trung. Nó không giống với cường độ chịu kéo (khi ta kéo dãn tấm vải), cũng không giống cường độ kháng xé (khi ta xé tấm vải từ một vết cắt có sẵn). Đây là một kịch bản tấn công rất đặc thù, mô phỏng chân thực những gì tấm vải phải đối mặt ngoài công trường.

Thử nghĩ xem, khi chúng ta thi công một con đường, lớp vải địa kỹ thuật sẽ được trải ra, và ngay sau đó là lớp đá dăm cấp phối. Những viên đá này, với vô số cạnh sắc nhọn, sẽ liên tục tác động lên bề mặt vải dưới sức nặng của xe lu và tải trọng xe cộ sau này. Nếu vải không đủ “lì đòn”, nó sẽ bị thủng, tạo ra những lỗ hổng chí mạng.

Về bản chất, lực kháng xuyên thủng đo lường “sức chịu đựng” của cấu trúc sợi bên trong vải khi bị một lực tác động theo phương thẳng đứng. Một tấm vải có lực kháng xuyên thủng cao nghĩa là các sợi của nó có khả năng liên kết, phân tán và chống lại lực đâm cục bộ một cách hiệu quả.

Vậy, điều gì sẽ xảy ra nếu tấm vải bị thủng?

• Mất chức năng phân cách: Chức năng cơ bản nhất của vải địa kỹ thuật là ngăn không cho các lớp vật liệu khác nhau (ví dụ như đất yếu và đá dăm) trộn lẫn vào nhau. Một lỗ thủng, dù nhỏ, cũng sẽ phá vỡ “hàng rào” này. Đất bùn sẽ trồi lên, đá dăm sẽ lún xuống, làm giảm khả năng chịu lực của toàn bộ kết cấu nền đường.
• Hỏng lớp chống thấm: Trong các ứng dụng môi trường như hố chôn lấp rác thải hay hồ chứa, vải địa kỹ thuật thường được dùng làm lớp bảo vệ cho màng chống thấm (geomembrane). Nếu vải bị thủng, các vật sắc nhọn có thể dễ dàng đâm rách lớp màng chống thấm bên dưới, gây ra thảm họa ô nhiễm.
• Giảm tuổi thọ công trình: Một khi các chức năng chính bị suy giảm, sự ổn định và tuổi thọ của công trình chắc chắn sẽ bị ảnh hưởng nghiêm trọng. Chi phí sửa chữa, khắc phục sau này sẽ tốn kém hơn rất nhiều so với việc lựa chọn đúng vật liệu ngay từ đầu.

Chính vì những lý do trên, việc hiểu rõ và đánh giá đúng lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt là vô cùng quan trọng đối với bất kỳ kỹ sư địa kỹ thuật nào.

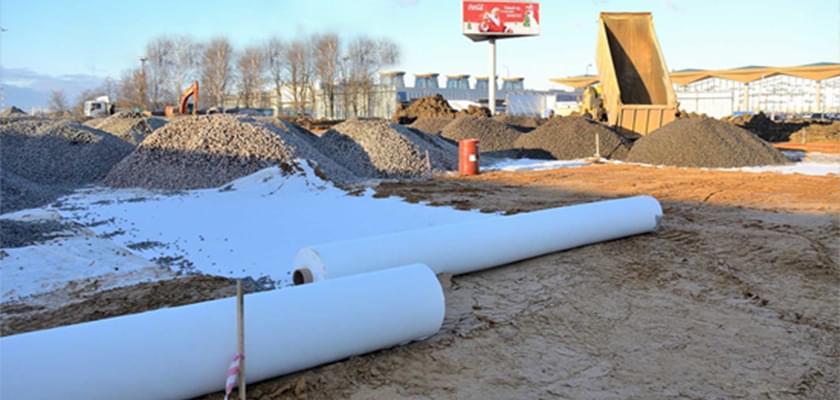

Cận cảnh quy trình thí nghiệm lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt theo tiêu chuẩn ASTM D4833

Thí nghiệm xác định Lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt

Để không nói suông, các kỹ sư cần những con số cụ thể. Vậy làm thế nào để chúng ta đo lường được khả năng “chịu đòn” này của vải? Câu trả lời nằm ở các thí nghiệm tiêu chuẩn, trong đó phổ biến nhất là thí nghiệm CBR (California Bearing Ratio).

Tiêu chuẩn thí nghiệm phổ biến: TCVN và ASTM

Tại Việt Nam và trên thế giới, có hai tiêu chuẩn chính thường được áp dụng để xác định chỉ số này:

• TCVN 8871-5:2011: Vải địa kỹ thuật – Phương pháp thử – Phần 5: Phương pháp xác định sức kháng xuyên thủng (Phương pháp CBR). Đây là tiêu chuẩn của Việt Nam, hài hòa với tiêu chuẩn quốc tế.
• ASTM D4833: Standard Test Method for Index Puncture Resistance of Geomembranes and Related Products. Đây là tiêu chuẩn của Hiệp hội Thí nghiệm và Vật liệu Hoa Kỳ, được công nhận và áp dụng rộng rãi trên toàn cầu.

Về cơ bản, cả hai tiêu chuẩn này đều mô tả cùng một phương pháp thí nghiệm với những nguyên tắc tương tự nhau, đảm bảo tính nhất quán và khả năng so sánh kết quả giữa các sản phẩm khác nhau.

Quy trình thí nghiệm CBR diễn ra như thế nào?

Bạn có tò mò xem người ta “tra tấn” tấm vải trong phòng thí nghiệm ra sao không? Hãy cùng xem qua quy trình cơ bản nhé:

1. Chuẩn bị mẫu thử: Người ta sẽ cắt một mẫu vải địa kỹ thuật hình tròn hoặc vuông theo kích thước quy định trong tiêu chuẩn. Mẫu thử này cần được bảo quản trong điều kiện nhiệt độ và độ ẩm tiêu chuẩn trong một khoảng thời gian nhất định để đảm bảo kết quả không bị ảnh hưởng bởi yếu tố môi trường.
2. Kẹp mẫu: Mẫu vải sau đó được kẹp chặt vào một bộ gá hình vòng tròn, làm cho phần trung tâm của mẫu vải căng ra như mặt trống.
3. Tiến hành xuyên thủng: Một thanh piston (hay còn gọi là thanh xuyên) bằng thép, có đầu phẳng, đường kính tiêu chuẩn (thường là 50 mm) sẽ được máy nén thủy lực đẩy từ từ đi xuống, vuông góc với bề mặt tấm vải.
4. Ghi nhận kết quả: Máy sẽ liên tục đẩy thanh xuyên với một tốc độ không đổi cho đến khi tấm vải bị đâm thủng. Lực lớn nhất ghi nhận được ngay trước thời điểm tấm vải bị phá hủy chính là lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt. Đơn vị tính thường là Newton (N) hoặc Kilonewton (kN).

Toàn bộ quá trình này được thực hiện nhiều lần trên các mẫu thử khác nhau của cùng một lô sản phẩm để lấy giá trị trung bình, đảm bảo tính chính xác và khách quan.

Tại sao chỉ số kháng xuyên thủng lại quan trọng đến vậy?

“Nói có sách, mách có chứng”, tầm quan trọng của chỉ số này được thể hiện rõ nhất qua các ứng dụng thực tế. Nó không phải là một con số vô tri trên giấy tờ mà là yếu tố quyết định sự thành bại của nhiều hạng mục công trình.

• Trong xây dựng đường bộ, đường sắt: Lớp vải địa kỹ thuật không dệt hoạt động như một tấm đệm, ngăn không cho các hạt đá dăm sắc cạnh của lớp móng đâm xuống và làm hỏng lớp đất nền yếu bên dưới. Một chỉ số kháng xuyên thủng cao đảm bảo tấm vải toàn vẹn, duy trì chức năng phân cách và gia cường, giúp nền đường ổn định và không bị lún sụt theo thời gian.
• Trong công trình thủy lợi (kè sông, đê biển): Khi thi công các lớp đá hộc để bảo vệ bờ, vải địa kỹ thuật sẽ nằm giữa lớp đất và đá. Nó phải chịu được áp lực cục bộ rất lớn từ các viên đá có hình thù lởm chởm. Nếu vải bị rách, đất cát sẽ bị xói mòn qua các khe đá, gây sạt lở và phá vỡ kết cấu kè.
• Trong địa kỹ thuật môi trường (bãi chôn lấp, hồ chứa): Đây là ứng dụng đòi hỏi sự an toàn tuyệt đối. Vải địa kỹ thuật không dệt đóng vai trò là “vệ sĩ” cho lớp màng chống thấm HDPE bên dưới. Nó phải đủ khỏe để chống lại bất kỳ vật sắc nhọn nào trong lớp đất hoặc rác thải, bảo vệ sự toàn vẹn của màng chống thấm, ngăn chặn rò rỉ chất ô nhiễm ra môi trường.

Với kinh nghiệm hơn 15 năm trong ngành, kỹ sư Nguyễn Văn Minh, một chuyên gia tư vấn giám sát, chia sẻ: “Tôi đã từng chứng kiến một dự án đường tạm thi công vội vàng, chủ đầu tư vì muốn tiết kiệm chi phí đã sử dụng loại vải địa kỹ thuật có lực kháng xuyên thủng thấp. Chỉ sau một mùa mưa, nền đường đã xuất hiện nhiều vị trí lún võng. Khi đào lên kiểm tra, chúng tôi phát hiện tấm vải đã bị đá dăm đâm rách nát. Đó là một bài học đắt giá về việc xem nhẹ các chỉ tiêu kỹ thuật tưởng chừng đơn giản.”

Những yếu tố nào ảnh hưởng đến khả năng kháng xuyên thủng?

Không phải tất cả các loại vải địa kỹ thuật không dệt đều được tạo ra như nhau. Có nhiều yếu tố ảnh hưởng trực tiếp đến lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt. Hiểu rõ những yếu tố này sẽ giúp bạn trở thành một người lựa chọn thông thái.

Định lượng (gsm) và độ dày

Đây là yếu tố dễ nhận biết nhất. Về cơ bản, một tấm vải có định lượng (gram trên mét vuông – g/m²) cao hơn và dày hơn thường sẽ có lực kháng xuyên thủng tốt hơn. Đơn giản vì nó có nhiều vật liệu hơn để chống lại sự đâm xuyên. Tuy nhiên, đây không phải là yếu tố quyết định duy nhất.

Cấu trúc xơ và phương pháp sản xuất

Đây mới là bí mật thực sự nằm bên trong. Vải địa kỹ thuật không dệt chủ yếu được sản xuất bằng hai phương pháp: xuyên kim (needle-punched) và gia nhiệt (heat-bonded).

• Vải xuyên kim: Các sợi xơ được đan kết vào nhau một cách cơ học bằng hàng ngàn mũi kim. Cấu trúc này tạo ra một tấm vải dày, xốp và có độ co giãn nhất định. Khi bị vật nhọn tác động, các sợi xơ có xu hướng di chuyển và tái sắp xếp để “né” và phân tán lực, do đó thường cho khả năng kháng xuyên thủng rất tốt.
• Vải gia nhiệt: Các sợi xơ được liên kết với nhau bằng nhiệt. Phương pháp này thường tạo ra tấm vải mỏng và cứng hơn.

Loại polymer nguyên liệu

Vải địa kỹ thuật thường được làm từ hai loại polymer chính là Polypropylene (PP) và Polyester (PET). Cả hai đều có những ưu nhược điểm riêng, nhưng nhìn chung, sợi PET thường có cường độ riêng cao hơn, góp phần tạo ra sản phẩm với các đặc tính cơ học tốt, bao gồm cả lực kháng xuyên thủng.

Làm thế nào để lựa chọn vải địa kỹ thuật có lực kháng xuyên thủng phù hợp?

Vậy, đứng trước vô vàn lựa chọn trên thị trường, làm sao để bạn chọn được sản phẩm có chỉ số kháng xuyên thủng phù hợp nhất? Đừng chỉ nhìn vào giá cả! Hãy là một nhà đầu tư thông minh cho công trình của mình.

• Đọc kỹ hồ sơ thiết kế: Hầu hết các dự án đều có chỉ dẫn kỹ thuật (technical specification) quy định rõ ràng các yêu cầu tối thiểu đối với vật liệu, bao gồm cả lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt. Đây là kim chỉ nam quan trọng nhất.
• Xem xét điều kiện công trường: Hãy đánh giá loại vật liệu đắp (kích thước, độ sắc cạnh của hạt), tải trọng dự kiến và tầm quan trọng của hạng mục. Một con đường cao tốc với lưu lượng xe tải nặng sẽ yêu cầu chỉ số kháng xuyên thủng cao hơn nhiều so với một lối đi bộ trong công viên.
• Yêu cầu chứng chỉ chất lượng (CQ): Luôn yêu cầu nhà cung cấp cung cấp kết quả thí nghiệm từ một phòng thí nghiệm độc lập, uy tín (LAS-XD). Đừng chỉ tin vào những lời quảng cáo.
• Tham khảo ý kiến chuyên gia: Nếu bạn không chắc chắn, đừng ngần ngại hỏi ý kiến của các kỹ sư tư vấn thiết kế, giám sát hoặc các chuyên gia vật liệu.

Hãy nhớ rằng, việc lựa chọn sản phẩm có chỉ số kháng xuyên thủng cao hơn mức yêu cầu tối thiểu một chút có thể là một khoản đầu tư khôn ngoan, mang lại sự an tâm và tăng cường độ bền cho công trình về lâu dài. Đừng cố gắng tiết kiệm vài đồng bạc lẻ ở khâu vật liệu để rồi phải trả giá đắt cho việc sửa chữa sau này.

Câu hỏi thường gặp (FAQ)

1. Lực kháng xuyên thủng và cường độ chịu kéo có giống nhau không?
Không. Lực kháng xuyên thủng đo khả năng chống lại lực đâm thủng cục bộ từ một vật nhọn, trong khi cường độ chịu kéo đo khả năng chống lại lực kéo giãn trên toàn bộ chiều rộng của mẫu thử. Đây là hai đặc tính cơ học khác nhau, phục vụ cho các mục đích đánh giá khác nhau.

2. Đơn vị đo của lực kháng xuyên thủng là gì?
Đơn vị đo tiêu chuẩn là Newton (N). Đôi khi bạn cũng có thể thấy đơn vị Kilonewton (kN), với 1 kN = 1000 N.

3. Vải địa kỹ thuật dệt và không dệt, loại nào có lực kháng xuyên thủng tốt hơn?
Thông thường, vải địa kỹ thuật không dệt, đặc biệt là loại xuyên kim, có lực kháng xuyên thủng tốt hơn so với vải dệt ở cùng một định lượng. Cấu trúc sợi ngẫu nhiên của vải không dệt giúp nó phân tán lực cục bộ hiệu quả hơn.

4. Chỉ số CBR càng cao có phải luôn luôn tốt hơn không?
Về mặt kỹ thuật, chỉ số CBR cao hơn cho thấy khả năng kháng xuyên thủng tốt hơn. Tuy nhiên, “tốt nhất” là “phù hợp nhất”. Lựa chọn một sản phẩm có chỉ số quá cao so với yêu cầu thiết kế có thể gây lãng phí chi phí không cần thiết.

5. Có thể kiểm tra lực kháng xuyên thủng tại công trường không?
Không. Đây là một phép thử tiêu chuẩn cần được thực hiện trong phòng thí nghiệm với các thiết bị chuyên dụng và điều kiện được kiểm soát chặt chẽ để đảm bảo kết quả chính xác và tin cậy.

Lời kết

Qua những phân tích chi tiết trên, hy vọng bạn đã có một cái nhìn toàn diện và sâu sắc hơn về một chỉ tiêu kỹ thuật quan trọng: lực kháng xuyên thủng thanh vải địa kỹ thuật không dệt. Nó không chỉ là một con số khô khan mà là lời cam kết về sự an toàn, ổn định và tuổi thọ của công trình. Từ nền đường vững chắc đến những hệ thống bảo vệ môi trường an toàn, vai trò của “người hùng thầm lặng” này là không thể phủ nhận.

Với vai trò là một kỹ sư hay một người làm trong ngành xây dựng, việc trang bị kiến thức vững chắc về các đặc tính vật liệu như thế này sẽ giúp chúng ta đưa ra những quyết định đúng đắn, tối ưu hóa thiết kế và xây dựng nên những công trình thực sự bền vững với thời gian. Hãy tiếp tục tìm tòi, học hỏi và chia sẻ kiến thức, bởi đó chính là nền móng vững chắc nhất cho sự phát triển của ngành Địa kỹ thuật công trình Việt Nam.
