Kiến Thức Cơ Bản Về AutoCAD: Hướng Dẫn Chi Tiết Từ A Đến Z Cho Người Mới Bắt Đầu

I. AutoCAD là gì và tại sao bạn cần nắm vững kiến thức cơ bản về phần mềm này?

AutoCAD là phần mềm thiết kế có sự trợ giúp của máy tính (CAD) hàng đầu thế giới, được phát triển bởi Autodesk. Với khả năng vẽ, phác thảo và triển khai các bản vẽ kỹ thuật 2D và 3D với độ chính xác cao, AutoCAD đã trở thành công cụ không thể thiếu trong nhiều ngành công nghiệp trong hơn 30 năm qua.

Phần mềm này được ứng dụng rộng rãi bởi sinh viên, kiến trúc sư, kỹ sư xây dựng, kỹ sư cơ khí, kỹ sư cơ điện, nhà thiết kế nội thất, và quản lý dự án để tạo ra các bản vẽ chi tiết, đảm bảo tính chuyên nghiệp và hiệu quả trong công việc. Đặc biệt trong lĩnh vực cơ điện công trình, AutoCAD 2D đóng vai trò chủ đạo trong việc triển khai các bản vẽ kỹ thuật. Nắm vững Kiến Thức Cơ Bản Về Autocad là nền tảng vững chắc giúp bạn làm chủ công cụ mạnh mẽ này, từ đó nâng cao tốc độ và chất lượng công việc.

II. Tổng quan giao diện AutoCAD và các chức năng chính

Khi khởi động AutoCAD, bạn sẽ thấy một giao diện được thiết kế để tối ưu hóa quy trình làm việc. Thanh Ribbon là một trong những thành phần quan trọng nhất, nơi hiển thị tất cả các lệnh AutoCAD được nhóm theo chức năng. Bạn có thể kích hoạt các lệnh bằng cách chọn biểu tượng tương ứng trên thanh Ribbon.

Tuy nhiên, để làm việc hiệu quả và nhanh chóng hơn, việc sử dụng các phím tắt trên bàn phím là phương pháp được khuyến khích cho các lệnh thông dụng. Khu vực làm việc chính được chia thành hai tab quan trọng: tab Model là không gian để bạn triển khai bản vẽ kỹ thuật, còn tab Layout được sử dụng để thiết lập hiển thị, trình bày khu vực in và khung in trước khi xuất bản vẽ.

Thanh Ribbon trong AutoCAD với các nhóm lệnh thiết kế

III. Thiết lập giao diện AutoCAD tiêu chuẩn cho người mới bắt đầu

Việc thiết lập giao diện AutoCAD phù hợp ngay từ đầu sẽ giúp bạn có trải nghiệm làm việc tốt nhất. Dưới đây là các bước để mở một file AutoCAD mới và tùy chỉnh các cài đặt cơ bản.

1. Mở file AutoCAD mới

Để bắt đầu một bản vẽ mới, bạn cần thực hiện các thao tác đơn giản sau trên giao diện khởi động của phần mềm. Điều này đảm bảo rằng bạn đang làm việc trên một môi trường sạch sẽ và theo tiêu chuẩn mặc định.

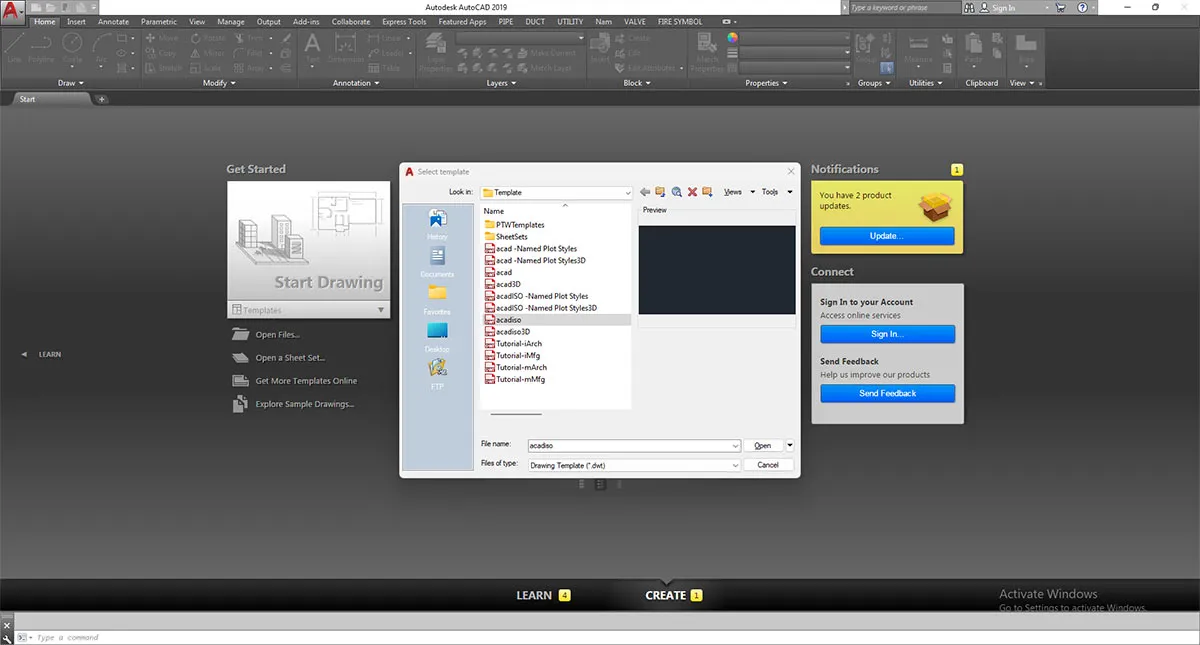

Giao diện khởi động AutoCAD cho người mới với tùy chọn tạo bản vẽ mới

Tại giao diện AutoCAD, chọn vào biểu tượng AutoCAD màu đỏ (thường nằm ở góc trên bên trái) và chọn New. Trong hộp thoại Select template xuất hiện, hãy chọn acadiso (đây là một template tiêu chuẩn quốc tế) và nhấn Open.

2. Tùy chỉnh các thiết lập giao diện AutoCAD quan trọng

Sau khi mở một bản vẽ mới, việc tùy chỉnh giao diện và các cài đặt chung là bước quan trọng để tối ưu hóa hiệu suất làm việc. Bạn có thể truy cập cửa sổ Options bằng cách gõ lệnh OP và nhấn Enter.

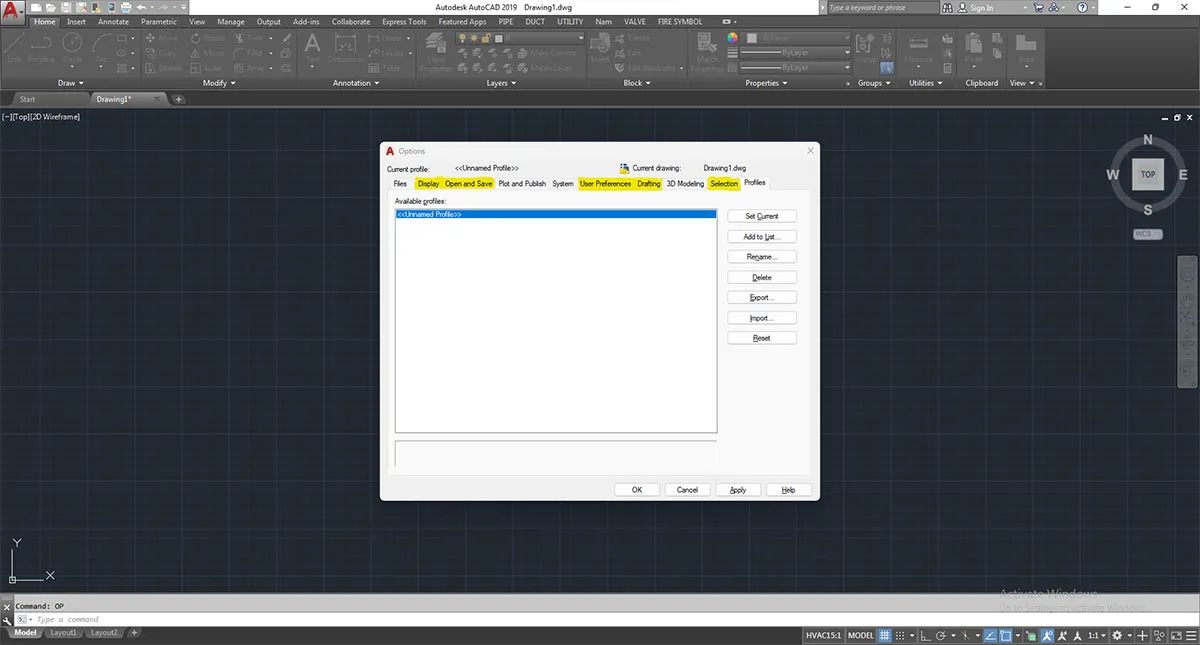

Cửa sổ Options trong AutoCAD để tùy chỉnh giao diện và cài đặt hệ thống

Trong cửa sổ Options, bạn sẽ thấy nhiều tab khác nhau. Hãy thực hiện các thiết lập theo hướng dẫn sau, chú ý đến các tùy chọn được tô màu vàng và nhớ nhấn Apply sau khi hoàn tất các thay đổi trong mỗi tab.

2.1. Tab Display: Cài đặt hiển thị

Tab Display cho phép bạn tùy chỉnh các yếu tố trực quan của giao diện làm việc, từ màu sắc nền đến các thành phần hiển thị khác, giúp tạo ra một môi trường làm việc thoải mái và dễ nhìn.

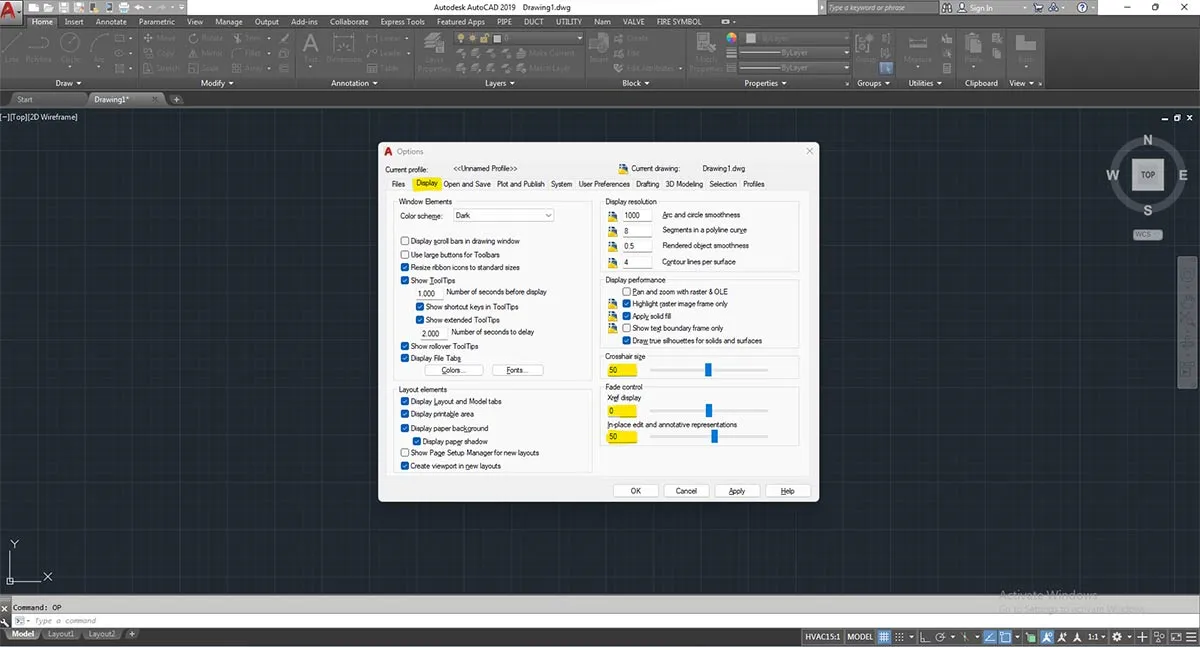

Tùy chỉnh các cài đặt hiển thị trong tab Display của AutoCAD để tối ưu trải nghiệm vẽ

2.2. Tab Open and Save: Cài đặt mở và lưu file

Thiết lập trong tab Open and Save rất quan trọng để quản lý bản vẽ, đặc biệt là việc lựa chọn phiên bản AutoCAD để lưu file, đảm bảo khả năng tương thích khi chia sẻ với người khác hoặc khi mở trên các phiên bản phần mềm khác nhau.

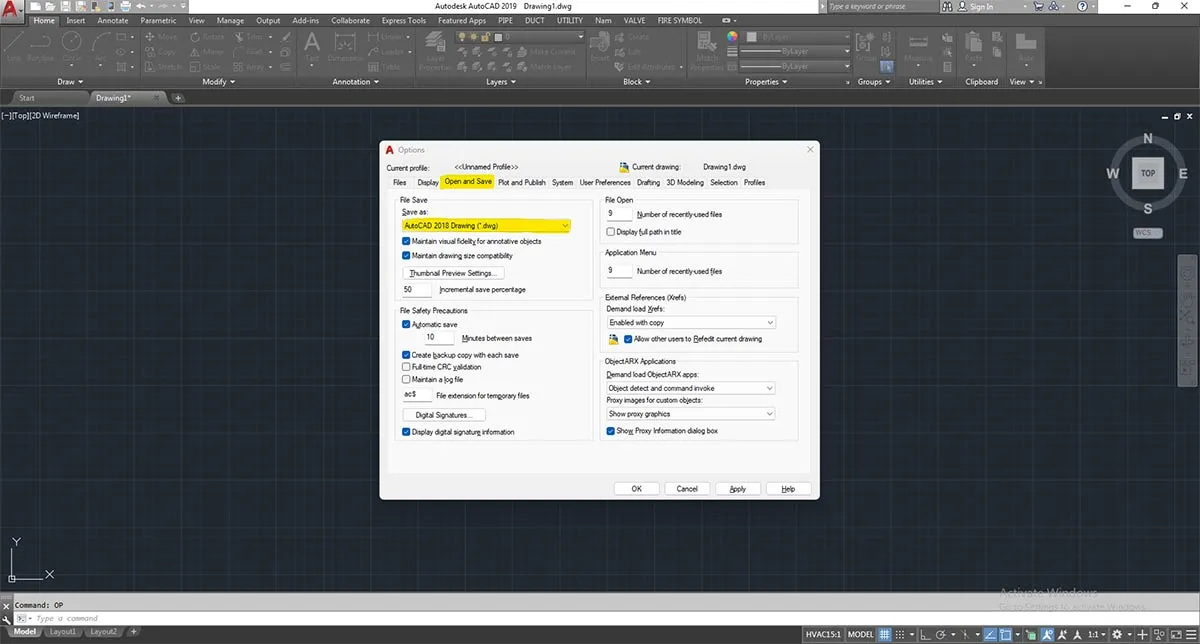

Cài đặt tùy chọn lưu và mở file trong tab Open and Save của AutoCAD để quản lý bản vẽ hiệu quả

2.3. Tab User Preferences: Tùy chỉnh ưu tiên người dùng

Các cài đặt trong tab User Preferences giúp cá nhân hóa các thao tác chuột và các tùy chọn khác theo thói quen sử dụng của bạn, nâng cao sự thuận tiện trong quá trình thiết kế.

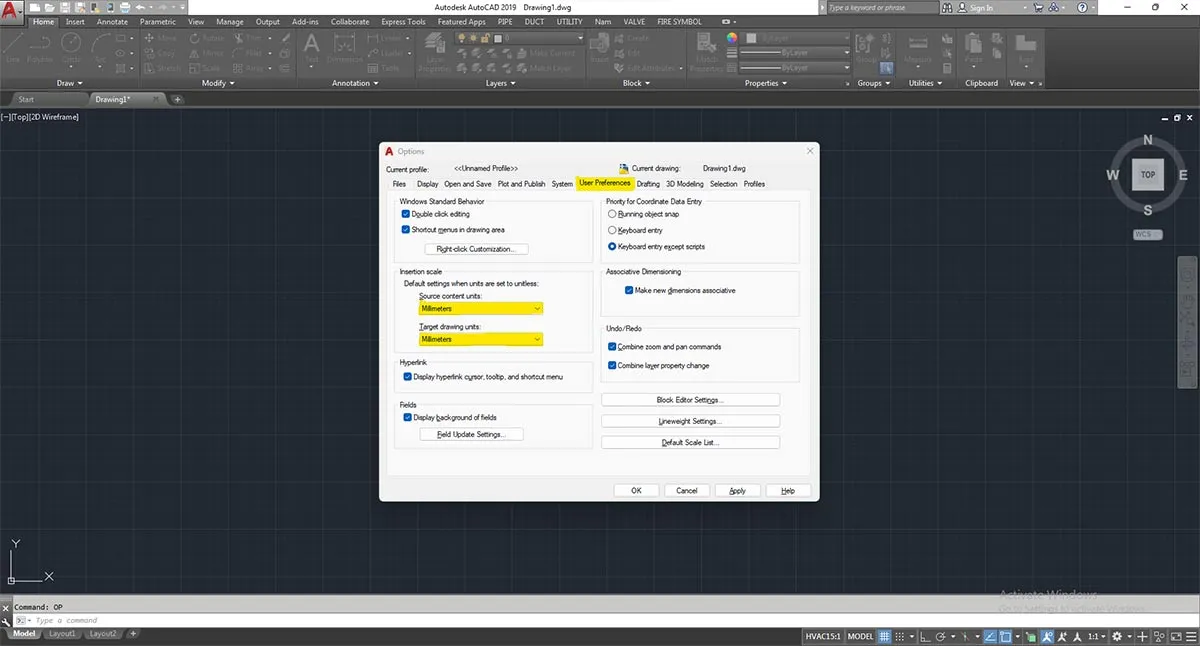

Tùy chỉnh các cài đặt ưu tiên người dùng trong tab User Preferences của AutoCAD

2.4. Tab Drafting: Cài đặt hỗ trợ vẽ

Tab Drafting chứa các cài đặt liên quan đến các công cụ hỗ trợ vẽ như bắt điểm, giúp tăng độ chính xác khi tạo ra các đối tượng hình học trong bản vẽ.

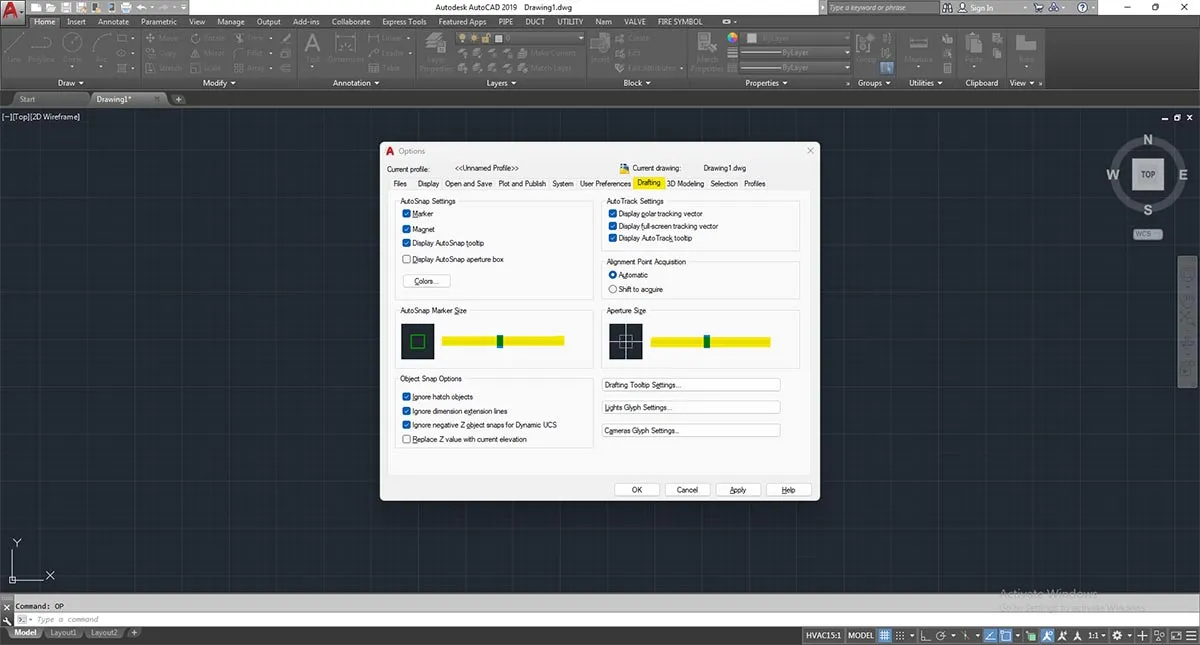

Cài đặt chế độ drafting (bắt điểm và hiển thị) trong tab Drafting của AutoCAD để vẽ chính xác

2.5. Tab Selection: Cài đặt lựa chọn đối tượng

Thiết lập trong tab Selection ảnh hưởng đến cách bạn chọn các đối tượng trong bản vẽ, điều này rất quan trọng để thực hiện các lệnh chỉnh sửa một cách nhanh chóng và chính xác.

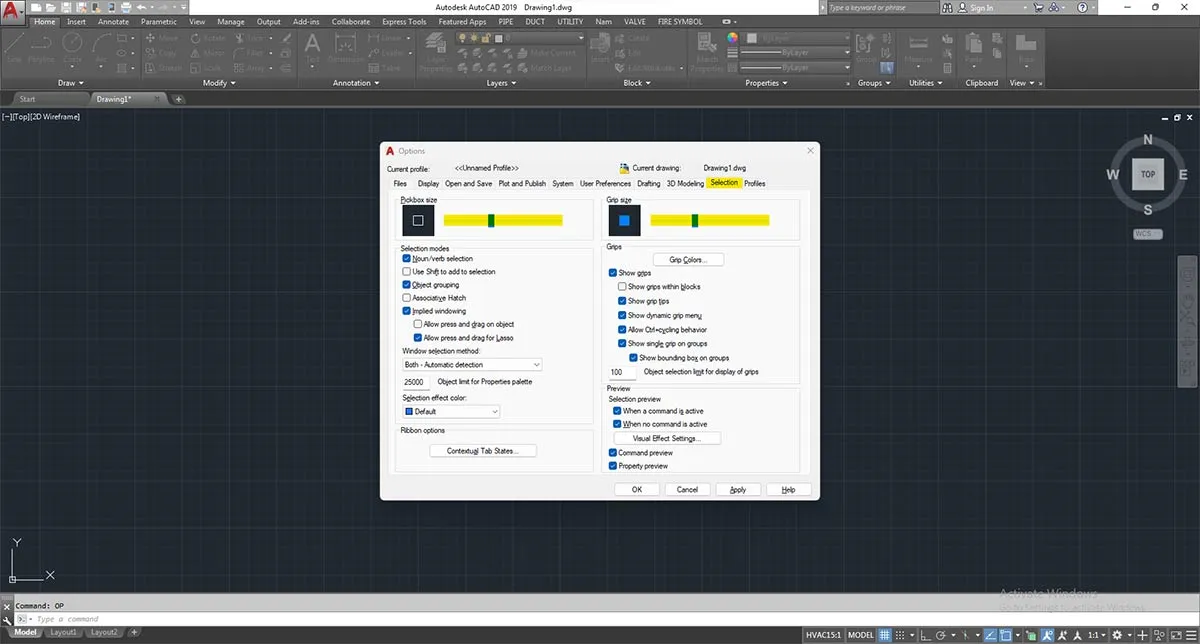

Tùy chỉnh cài đặt lựa chọn đối tượng trong tab Selection của AutoCAD, tăng hiệu quả thao tác

IV. Bắt điểm trong AutoCAD và các thao tác chuột cơ bản

Để làm việc hiệu quả với AutoCAD, việc nắm vững các kỹ thuật bắt điểm và thao tác chuột là vô cùng quan trọng. Chúng giúp bạn vẽ và chỉnh sửa đối tượng với độ chính xác cao, đồng thời tăng tốc độ làm việc đáng kể.

1. Bắt điểm trong CAD với chức năng Object Snap (OSNAP)

Chức năng Object Snap (viết tắt là OSNAP) là công cụ hỗ trợ bắt điểm cực kỳ mạnh mẽ trong AutoCAD. Nó cho phép bạn bắt chính xác các điểm đặc biệt trên đối tượng như điểm cuối, trung điểm, tâm, tiếp tuyến, vuông góc, giao điểm, v.v. Việc bật các chế độ bắt điểm phù hợp sẽ đảm bảo tính chính xác tuyệt đối cho bản vẽ của bạn.

Để bật chức năng bắt điểm trong CAD, bạn gõ lệnh OS và nhấn Enter. Trong cửa sổ Drafting Settings, chuyển sang tab Object Snap, sau đó chọn tất cả các mục được tô vàng (hoặc những mục bạn thường xuyên sử dụng) và nhấn OK.

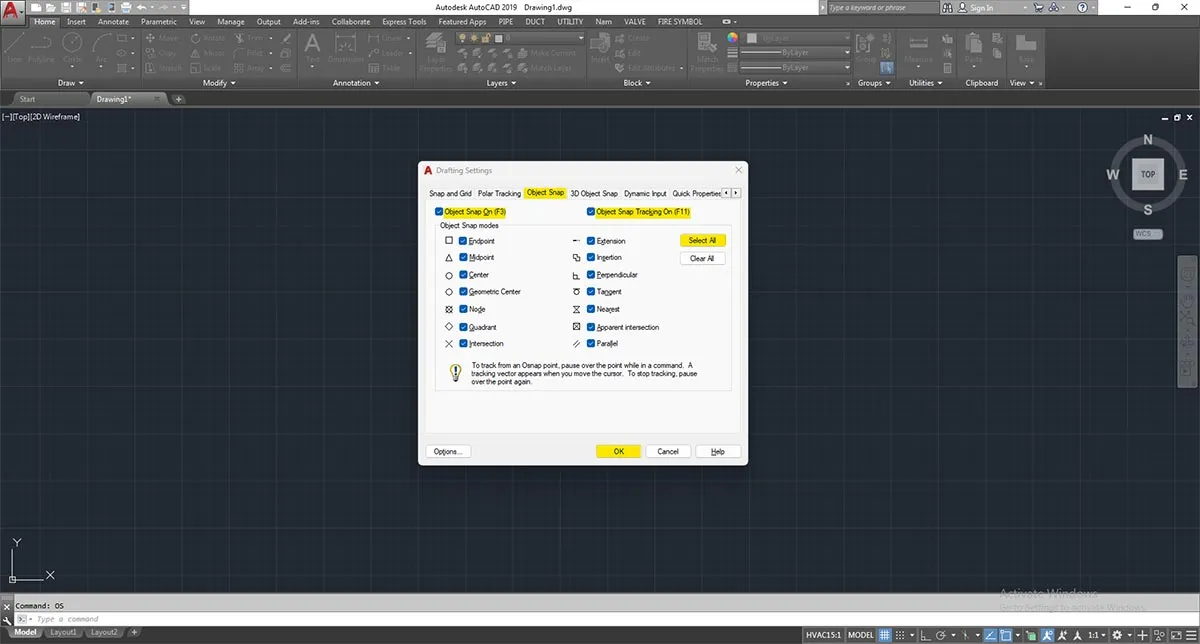

Cửa sổ Object Snap Settings để bật các chế độ bắt điểm chính xác trong AutoCAD

2. Các chức năng của nút chuột khi vẽ AutoCAD

Việc sử dụng chuột một cách thành thạo là một phần không thể thiếu của Kiến Thức Cơ Bản Về Autocad. Mỗi nút trên chuột đều có những chức năng riêng biệt giúp bạn tương tác với bản vẽ một cách linh hoạt.

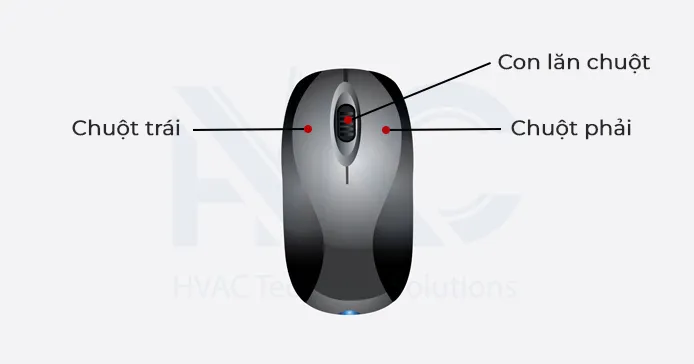

Sơ đồ minh họa các chức năng của chuột trong AutoCAD giúp thao tác bản vẽ mượt mà

• Nút chuột trái: Là nút được sử dụng thường xuyên nhất để chọn đối tượng, tạo vùng quét chọn đối tượng (cửa sổ chọn hoặc cửa sổ cắt), và chỉ định các điểm trên bản vẽ.
• Nút chuột phải: Dùng để mở bảng menu ngữ cảnh (shortcut menu) với các thao tác nhanh như Zoom, Pan, Undo, Redo, Find. Ngoài ra, nó còn được sử dụng để truy cập giao diện sửa thuộc tính của các Block, Xref file, v.v.
• Con lăn chuột (scroll wheel):
  • Cuộn lên hoặc xuống để phóng to (zoom in) hoặc thu nhỏ (zoom out) màn hình.
  • Đè nút lăn chuột và di chuyển chuột để di chuyển bản vẽ (chức năng Pan).

3. Chức năng F8 trên bàn phím khi vẽ AutoCAD

Phím F8 trên bàn phím là một chức năng quan trọng giúp bạn vẽ các đối tượng theo phương ngang hoặc dọc một cách chính xác. Khi bật chế độ F8 (Ortho mode), nét vẽ của bạn sẽ tự động bám theo trục X hoặc Y, loại bỏ tình trạng đường vẽ bị lệch. Điều này cực kỳ hữu ích khi bạn cần vẽ các đường thẳng vuông góc hoặc song song.

Lưu ý rằng một số máy tính có thể đã thiết lập phím F8 như một phím chức năng phụ (Fn key). Trong trường hợp này, bạn cần nhấn tổ hợp phím Fn + F8 để kích hoạt hoặc tắt chế độ này. Nếu muốn thay đổi cài đặt này, bạn có thể nhấn tổ hợp phím Fn + Esc để chuyển đổi chức năng của các phím F.

V. Các lệnh AutoCAD cơ bản và hướng dẫn thao tác từng bước

Nắm vững các lệnh cơ bản trong AutoCAD là chìa khóa để làm việc hiệu quả. Dưới đây là danh sách các lệnh thường dùng nhất, được chia thành các nhóm rõ ràng, kèm theo hướng dẫn chi tiết cách thao tác. Khi sử dụng lệnh và chọn điểm, bạn thường sẽ nhấp chuột trái.

1. Nhóm lệnh vẽ cơ bản

Các lệnh này là nền tảng để bạn bắt đầu tạo ra các hình dạng và đối tượng đầu tiên trong bản vẽ của mình.

1.1. L – Lệnh LINE: Vẽ đường thẳng

Lệnh LINE cho phép bạn vẽ các đoạn thẳng đơn lẻ. Đây là một trong những lệnh đầu tiên mà bất kỳ người học AutoCAD cơ bản nào cũng cần nắm vững.

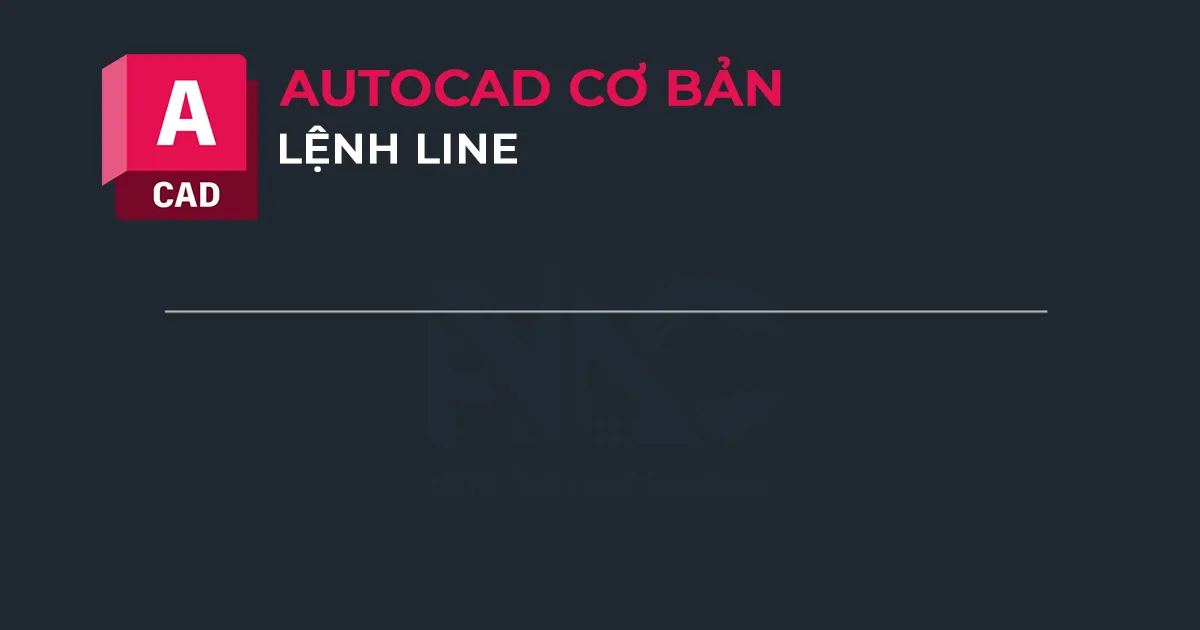

Hướng dẫn sử dụng lệnh LINE để vẽ các đường thẳng trong AutoCAD

• Gõ L → Enter
• Nhấp chuột trái để chọn điểm đầu.
• Chọn điểm tiếp theo (hoặc nhập khoảng cách theo hướng mong muốn) → Enter.

1.2. PL – Lệnh PLINE: Vẽ các đường đa tuyến liên tục

Khác với lệnh LINE, lệnh PLINE tạo ra các đường thẳng liên tục nối liền nhau, tạo thành một đối tượng duy nhất (polyline). Điều này rất hữu ích khi bạn muốn tạo ra một hình dạng phức tạp mà vẫn giữ được tính toàn vẹn của đối tượng.

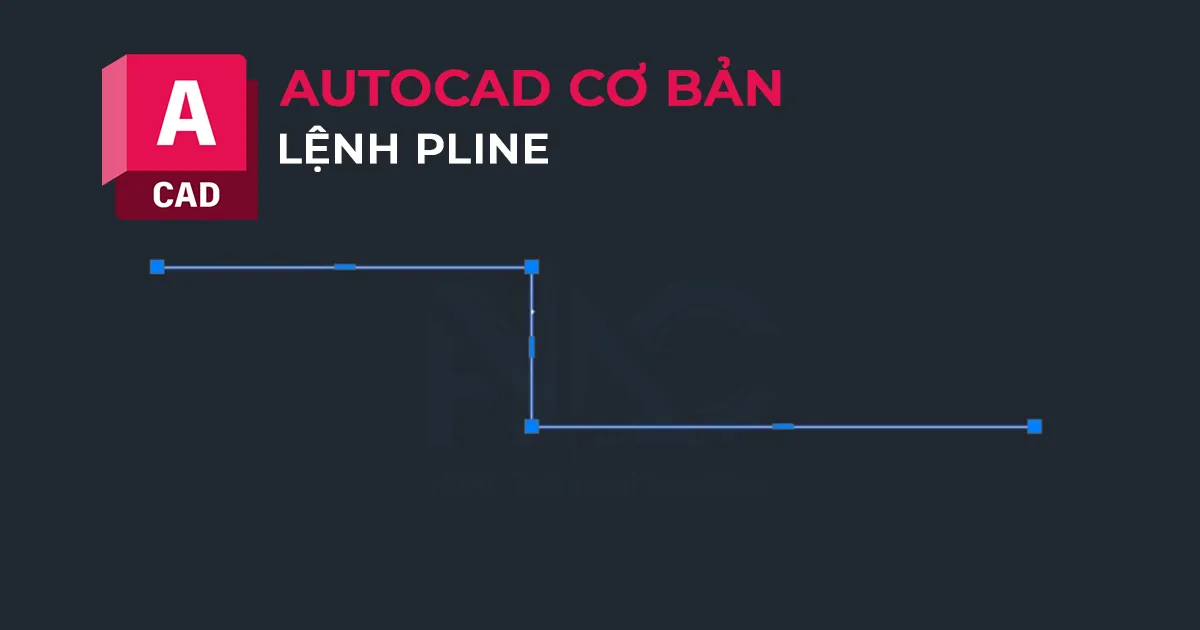

Minh họa lệnh PLINE để tạo các đường đa tuyến liên tục trong AutoCAD

• Gõ PL → Enter
• Nhấp chuột trái để chọn điểm đầu.
• Chọn điểm tiếp theo → Enter (hoặc tiếp tục chọn các điểm để tạo đường đa tuyến).

1.3. C – Lệnh CIRCLE: Vẽ đường tròn

Lệnh CIRCLE cho phép bạn vẽ đường tròn dựa trên tâm và bán kính (hoặc đường kính).

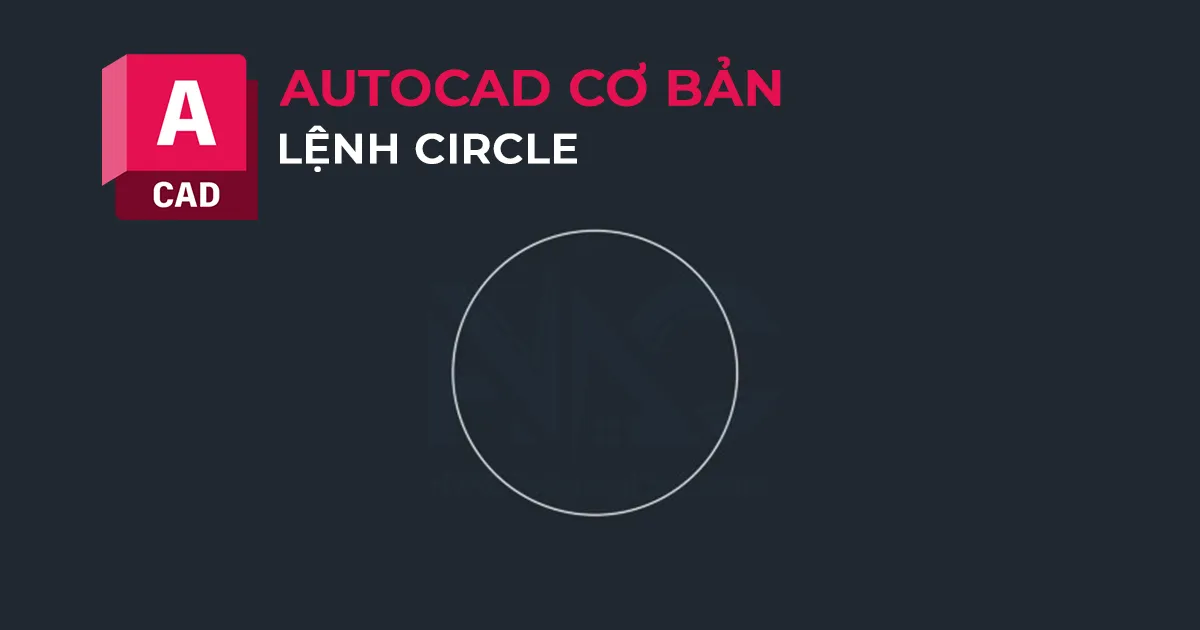

Cách dùng lệnh CIRCLE để vẽ các đường tròn chính xác trong AutoCAD

• Gõ C → Enter
• Nhấp chuột trái bắt điểm tâm đường tròn.
• Nhập bán kính vào (ví dụ: 500) → Enter.

2. Nhóm lệnh chỉnh sửa đối tượng

Sau khi vẽ, bạn sẽ cần các lệnh này để thay đổi vị trí, kích thước, hình dạng hoặc sắp xếp các đối tượng trong bản vẽ.

2.1. RO – Lệnh ROTATE: Xoay đối tượng

Lệnh ROTATE giúp bạn xoay đối tượng quanh một điểm gốc với một góc xác định.

Thao tác lệnh ROTATE để xoay đối tượng quanh một điểm gốc trong AutoCAD

• Gõ RO → Enter
• Nhấp chuột trái quét vùng hoặc chọn đối tượng cần xoay → Enter.
• Chọn điểm cơ sở làm gốc xoay.
• Nhập góc xoay (ví dụ: 90) → Enter.

2.2. M – Lệnh MOVE: Di chuyển đối tượng

Lệnh MOVE cho phép bạn di chuyển một hoặc nhiều đối tượng từ vị trí này sang vị trí khác trên bản vẽ.

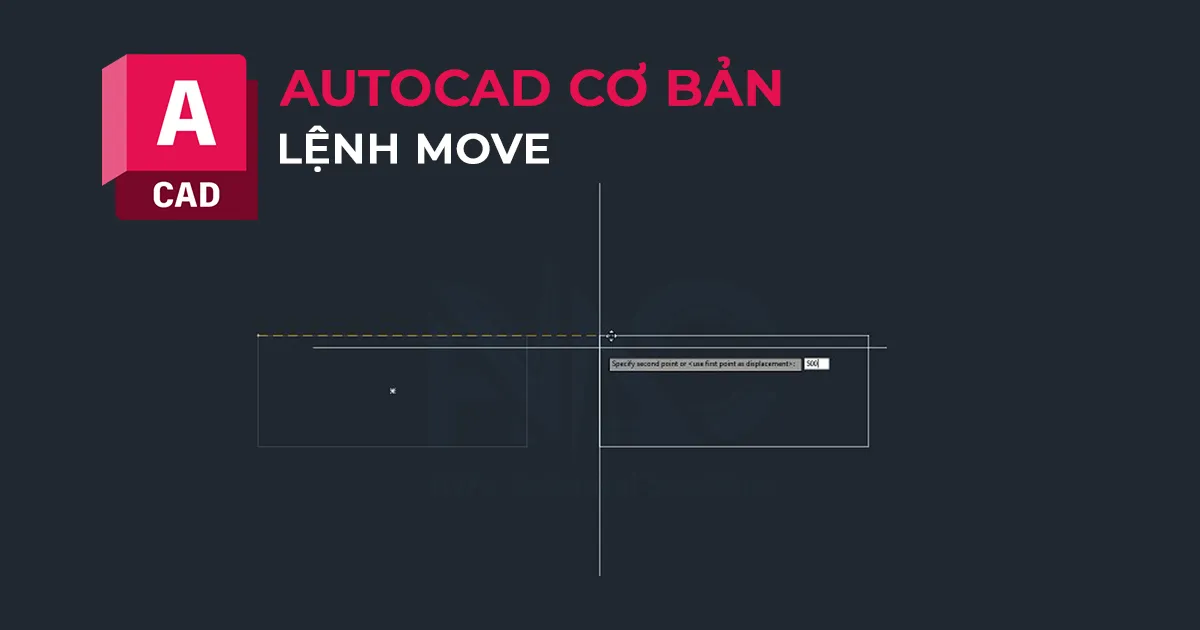

Minh họa lệnh MOVE để di chuyển các đối tượng trong bản vẽ AutoCAD

• Gõ M → Enter
• Nhấp chuột trái quét vùng hoặc chọn đối tượng cần di chuyển → Enter.
• Chọn điểm cơ sở làm gốc di chuyển.
• Chọn điểm cần đến hoặc nhập khoảng cách → Enter.

2.3. F – Lệnh FILLET: Bo góc hoặc nối hai đường thẳng

Lệnh FILLET (lệnh bo góc trong CAD) được sử dụng để tạo cung tròn nối hai đường thẳng không thẳng hàng hoặc nối hai đường thẳng cắt nhau bằng một cung tròn với bán kính xác định.

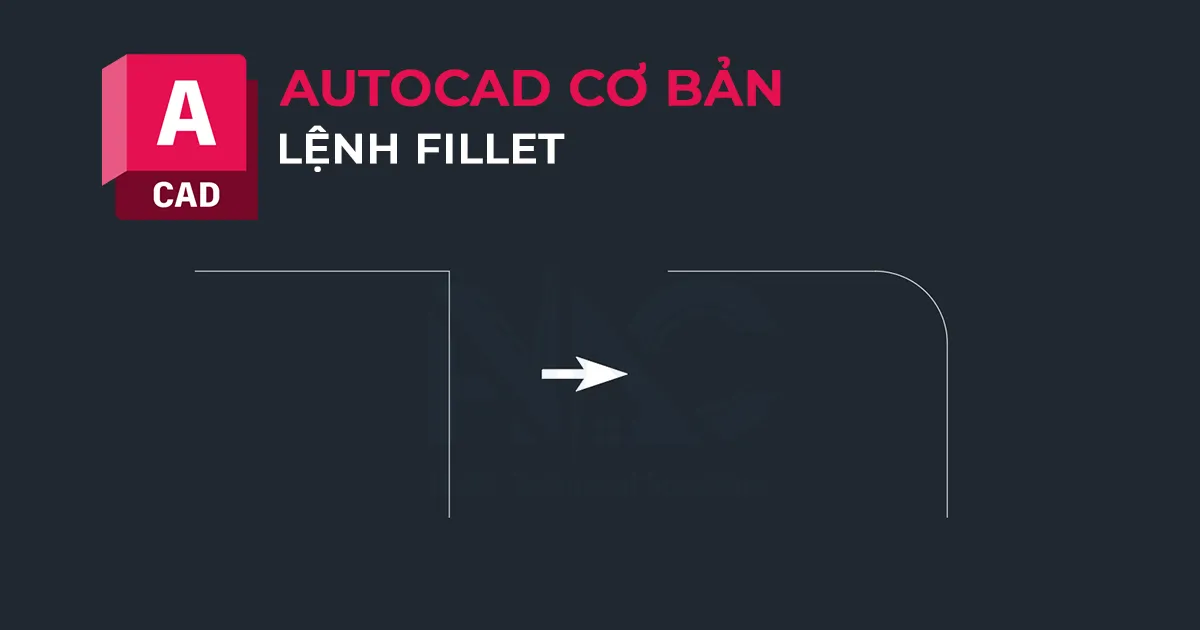

Hướng dẫn sử dụng lệnh FILLET để bo góc hoặc nối hai đường thẳng trong AutoCAD

• Gõ F → Enter
• Chọn R (Radius) → Enter.
• Gõ giá trị bán kính cần bo tròn vào (ví dụ: 100) → Enter.
• Chọn đoạn thẳng thứ nhất.
• Chọn đoạn thẳng thứ hai → Enter.

2.4. CO – Lệnh COPY: Sao chép đối tượng

Lệnh COPY cho phép bạn tạo một hoặc nhiều bản sao của đối tượng đã chọn.

Thực hiện lệnh COPY để sao chép đối tượng trong AutoCAD

• Gõ CO → Enter
• Quét chọn hoặc chọn đối tượng cần sao chép → Enter.
• Chọn điểm cơ sở làm gốc để sao chép.
• Rê chuột về hướng cần sao chép và nhập khoảng cách, hoặc click chọn điểm đích trên bản vẽ → Enter.

2.5. MI – Lệnh MIRROR: Tạo đối tượng đối xứng qua trục

Lệnh MIRROR tạo ra một đối tượng mới là hình ảnh đối xứng của đối tượng gốc qua một trục được chỉ định.

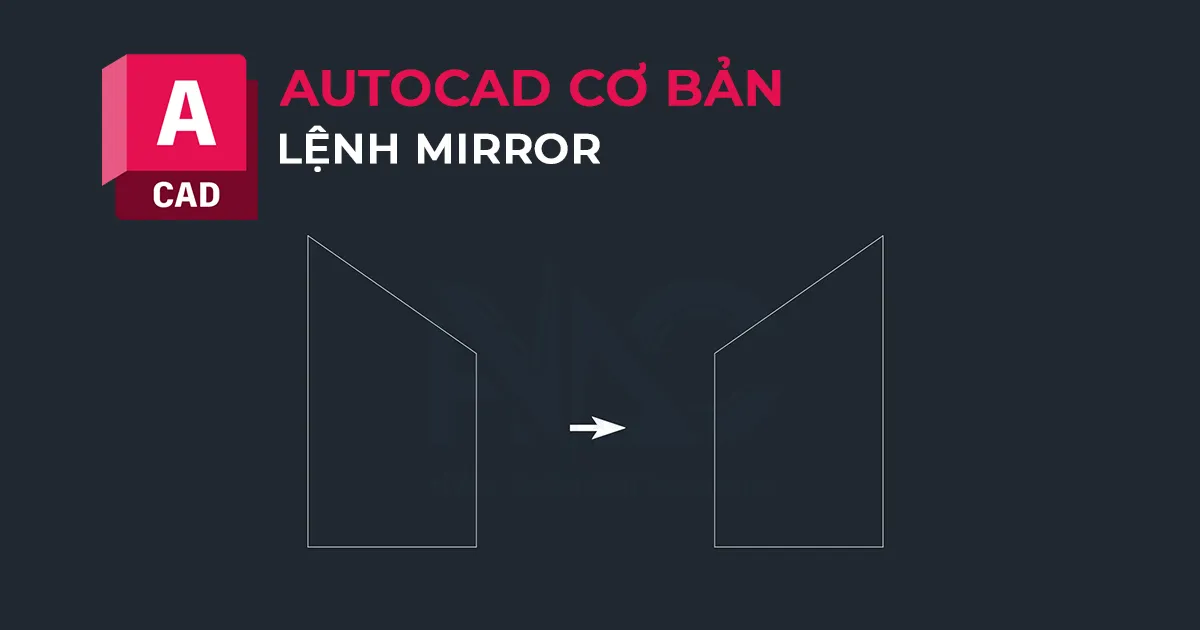

Minh họa lệnh MIRROR để tạo đối tượng đối xứng qua một trục trong AutoCAD

• Gõ MI → Enter
• Quét chọn hoặc chọn đối tượng cần tạo đối xứng → Enter.
• Chọn điểm đầu của trục đối xứng.
• Chọn điểm cuối của trục đối xứng.
• Enter (để giữ lại đối tượng gốc, mặc định là No). Nếu gõ Y → Enter sẽ xóa đối tượng gốc và chỉ giữ lại đối tượng đối xứng.

2.6. TR – Lệnh TRIM: Cắt xén nét hoặc đối tượng

Lệnh TRIM (lệnh cắt đối tượng CAD) giúp bạn cắt bỏ các phần của đối tượng khi chúng giao với các đối tượng khác. Đây là một công cụ chỉnh sửa rất thường xuyên được sử dụng.

Cách dùng lệnh TRIM để cắt xén các đối tượng khi chúng giao nhau trong AutoCAD

• Gõ TR → Enter.
• Gõ Enter một lần nữa (để chọn tất cả đối tượng làm gốc cắt).
• Nhấp chuột trái vào những đối tượng hoặc phần đối tượng cần cắt bỏ.

2.7. SC – Lệnh SCALE: Thay đổi tỉ lệ đối tượng

Lệnh SCALE cho phép bạn phóng to hoặc thu nhỏ đối tượng theo một tỷ lệ nhất định so với một điểm gốc.

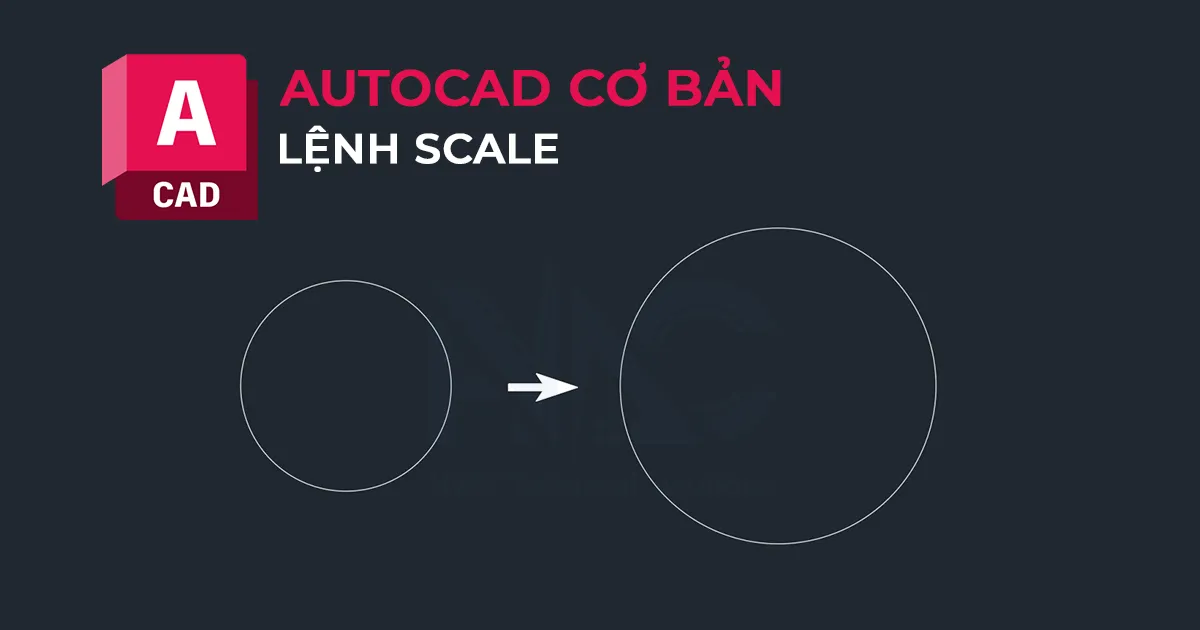

Minh họa lệnh SCALE để thay đổi kích thước tỉ lệ của đối tượng trong AutoCAD

• Gõ SC → Enter.
• Quét chọn hoặc chọn đối tượng cần phóng to/thu nhỏ → Enter.
• Chọn 1 điểm trên đối tượng làm mốc (điểm gốc).
• Nhập tỷ lệ cần thay đổi vào (ví dụ: 2 để phóng to gấp đôi, 0.5 để thu nhỏ một nửa) → Enter.

2.8. AL – Lệnh ALIGN: Gá đối tượng dọc theo cạnh bất kỳ

Lệnh ALIGN giúp bạn di chuyển, xoay và thay đổi tỉ lệ đối tượng để gá chúng dọc theo một đường hoặc cạnh khác một cách tự động.

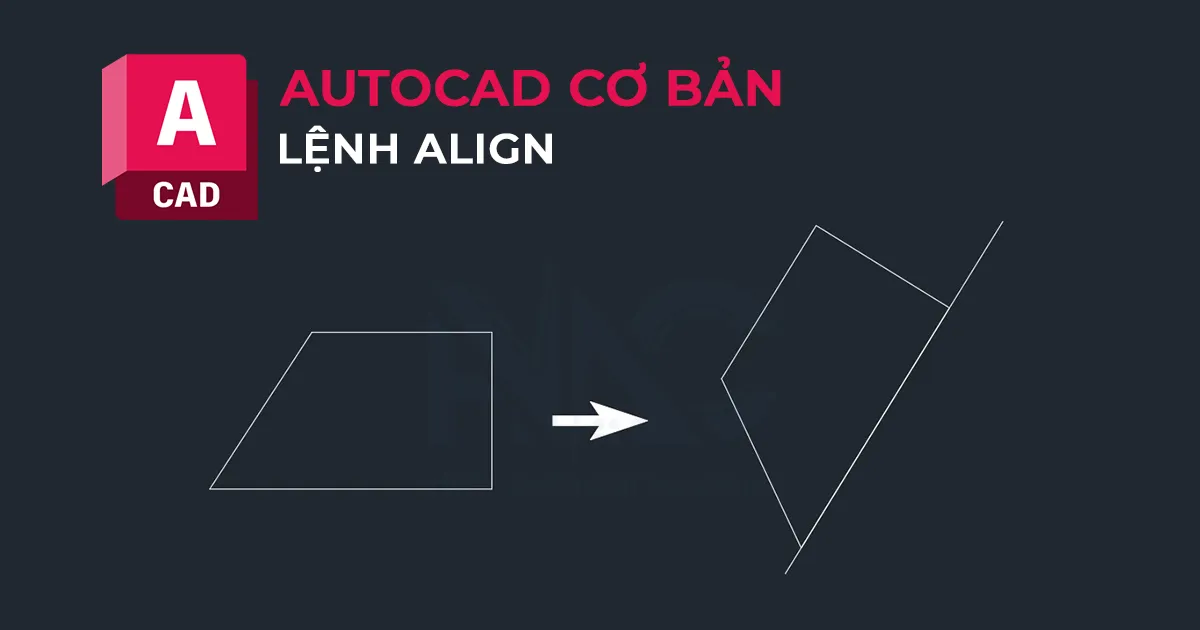

Hướng dẫn lệnh ALIGN để gá các đối tượng theo một cạnh hoặc đường thẳng khác trong AutoCAD

• Gõ AL → Enter.
• Quét chọn hoặc chọn đối tượng cần gá theo → Enter.
• Chọn điểm 1 trên đối tượng nguồn và chọn điểm tương ứng trên đường thẳng đích.
• Chọn điểm 2 trên đối tượng nguồn và chọn điểm tương ứng trên đường thẳng đích.
• Enter.
• Gõ Enter tiếp để kết thúc lệnh (chọn No để không scale đối tượng).

2.9. X – Lệnh EXPLODE: Rã block

Lệnh EXPLODE được sử dụng để rã một Block hoặc Polyline thành các đối tượng đơn lẻ cấu thành nó. Đây là lệnh phá block trong CAD quan trọng để chỉnh sửa chi tiết các thành phần bên trong một block.

• Chọn block cần rã.
• Gõ X → Enter.

2.10. AR – Lệnh ARRAY: Tạo nhiều đối tượng giống nhau theo khoảng cách định sẵn

Lệnh ARRAY giúp bạn nhân bản một hoặc nhiều đối tượng thành một mảng theo hình chữ nhật, đường dẫn hoặc xoay tròn quanh tâm.

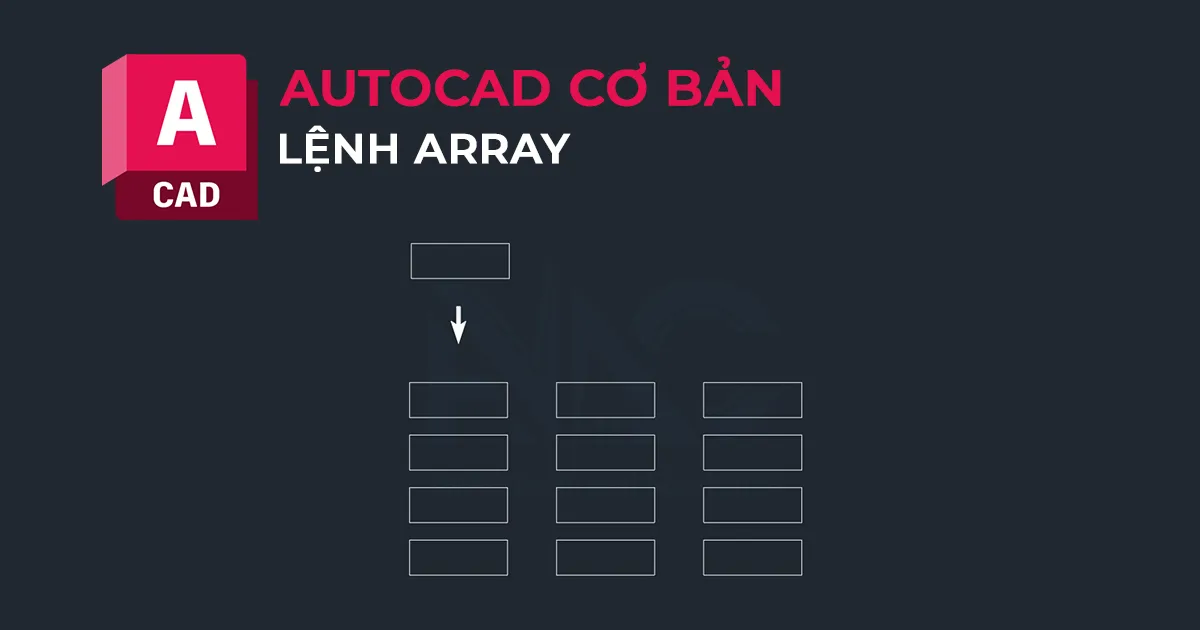

Sơ đồ ví dụ lệnh ARRAY để nhân bản nhiều đối tượng theo hình chữ nhật hoặc đường dẫn trong AutoCAD

• Gõ AR → Enter.
• Quét chọn đối tượng cần tạo → Enter.
• Dòng lệnh sẽ có 3 tùy chọn:
  • Rectangular array: Nhân bản các đối tượng theo hình chữ nhật (hàng và cột).
  • Path array: Nhân bản các đối tượng theo một đường cong hoặc đường dẫn bất kỳ.
  • Polar array: Nhân bản các đối tượng xoay tròn quanh một tâm.
• Nhập các khoảng cách và số hàng, cột (hoặc thông số tương ứng với loại array) vào.
• Kết thúc lệnh.

3. Nhóm lệnh chú thích và quản lý bản vẽ

Các lệnh này giúp bạn thêm thông tin, kích thước, quản lý các lớp đối tượng và tạo các đối tượng phức tạp hơn.

3.1. ST – Lệnh TEXT STYLE: Tạo kiểu chữ trong AutoCAD

Lệnh TEXT STYLE cho phép bạn tạo và quản lý các kiểu chữ khác nhau, đảm bảo tính nhất quán trong các bản vẽ.

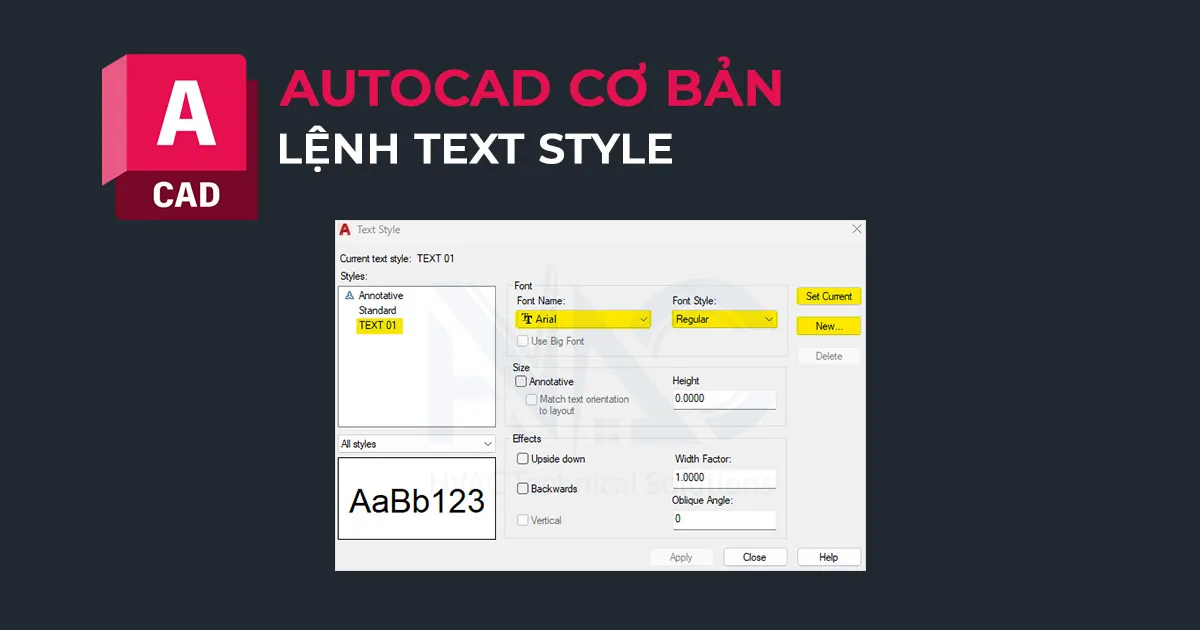

Cửa sổ Text Style trong AutoCAD để tạo và quản lý kiểu chữ

• Gõ ST → Enter.
• Chọn New và gõ tên kiểu text muốn tạo.
• Cài đặt các thông số kiểu chữ mong muốn (Font Name, Font Style). Lưu ý cao độ Height nên để 0 để có thể tùy chỉnh kích thước chữ dễ dàng sau này.
• Chọn Set Current để đặt kiểu chữ vừa tạo làm mặc định.

3.2. D – Lệnh DIMSTYLE: Tạo kiểu kích thước

Lệnh DIMSTYLE (Dimstyle AutoCAD) là công cụ quan trọng để tạo và quản lý các kiểu kích thước, giúp bạn trình bày kích thước bản vẽ một cách chuyên nghiệp và dễ đọc.

• Gõ D → Enter.
• Hộp thoại Dimension Style Manager sẽ hiển thị với các tùy chọn: New (Tạo kiểu kích thước mới), Modify (Chỉnh sửa kiểu kích thước đã có), Set Current (Sử dụng kiểu kích thước đang chọn).
• Để tạo kiểu kích thước mới, đầu tiên chọn Standard → chọn New.

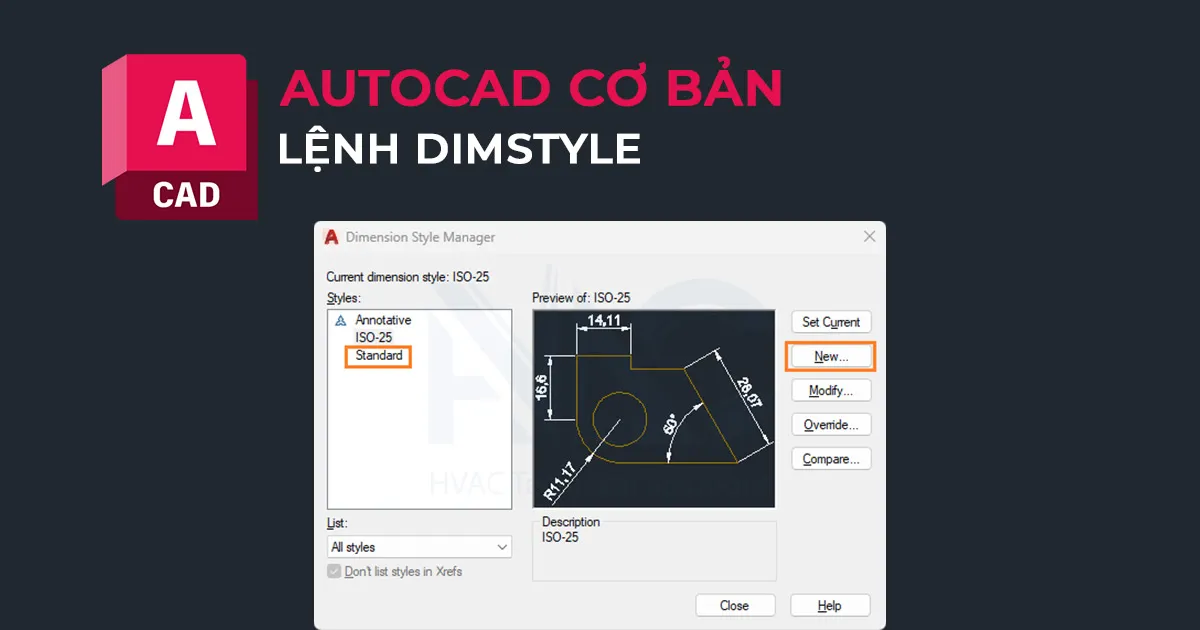

Bắt đầu tạo kiểu kích thước mới trong Dimension Style Manager của AutoCAD

• Đặt tên cho kiểu kích thước mới (ví dụ: TEXT200 để dùng cho bản vẽ tỷ lệ 1/100) và nhấn Continue.

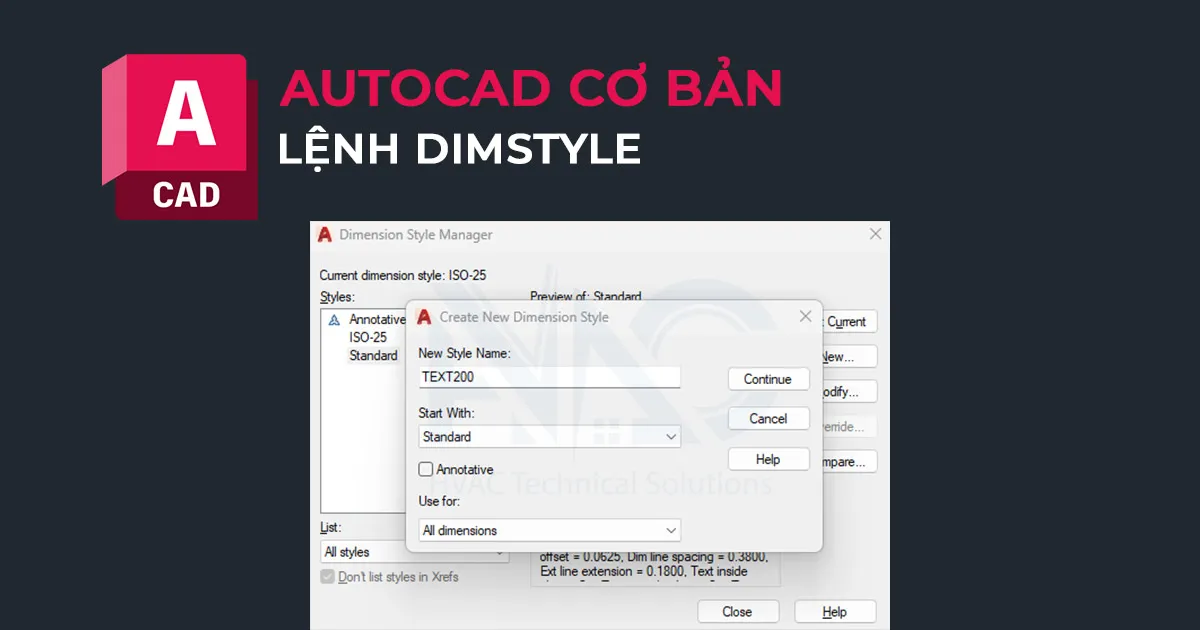

Đặt tên cho kiểu kích thước mới trong AutoCAD, ví dụ TEXT200

• Trong hộp thoại New Dimension Style (hoặc Modify), bạn sẽ điều chỉnh các tab sau:
  • Tab Lines: Tùy chỉnh cho đường gióng kích thước (Extension Lines, Dimension Lines, Offset from origin).

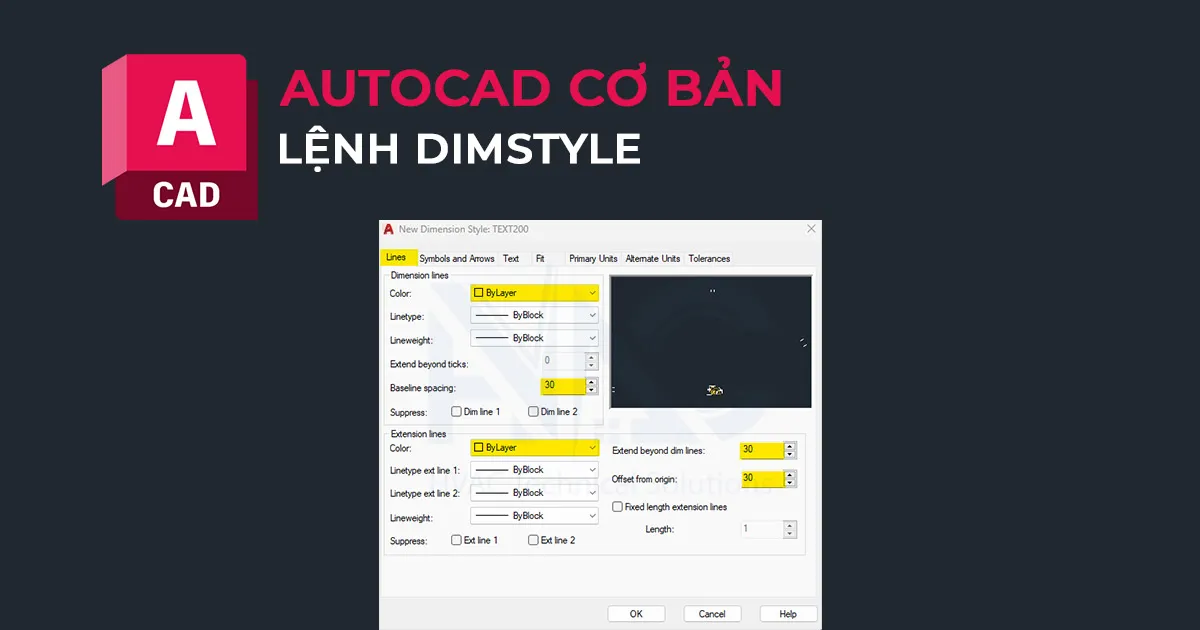

Tùy chỉnh các thiết lập cho đường gióng kích thước trong tab Lines của Dimstyle AutoCAD

*   **Tab Symbols and Arrows:** Tùy chỉnh cho ký hiệu dấu ngắt đường gióng hoặc mũi tên (Arrowheads, Arrow size).

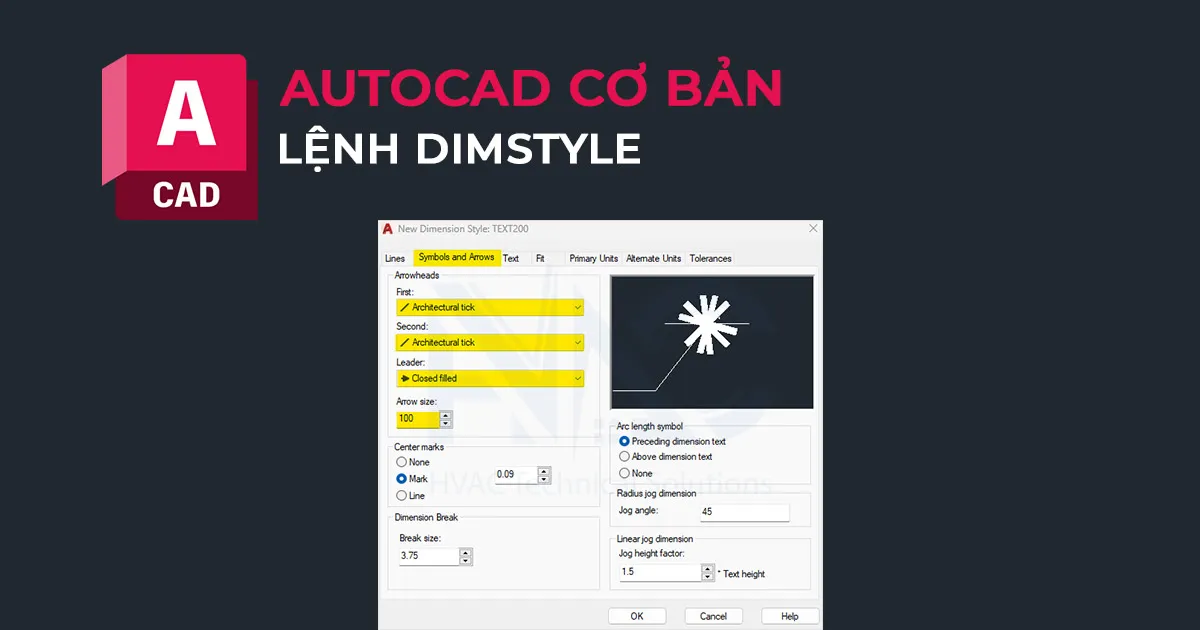

Cài đặt kiểu ký hiệu và mũi tên cho đường kích thước trong tab Symbols and Arrows của Dimstyle AutoCAD

*   **Tab Text:** Tùy chỉnh ghi chú hoặc giá trị kích thước trên đường gióng (Text style, Text color, Text height, Text placement).

Thiết lập hiển thị văn bản kích thước trong tab Text của Dimstyle AutoCAD

*   **Tab Primary Units:** Tùy chỉnh đơn vị, giá trị sau dấu thập phân (Unit format, Precision, Decimal separator).

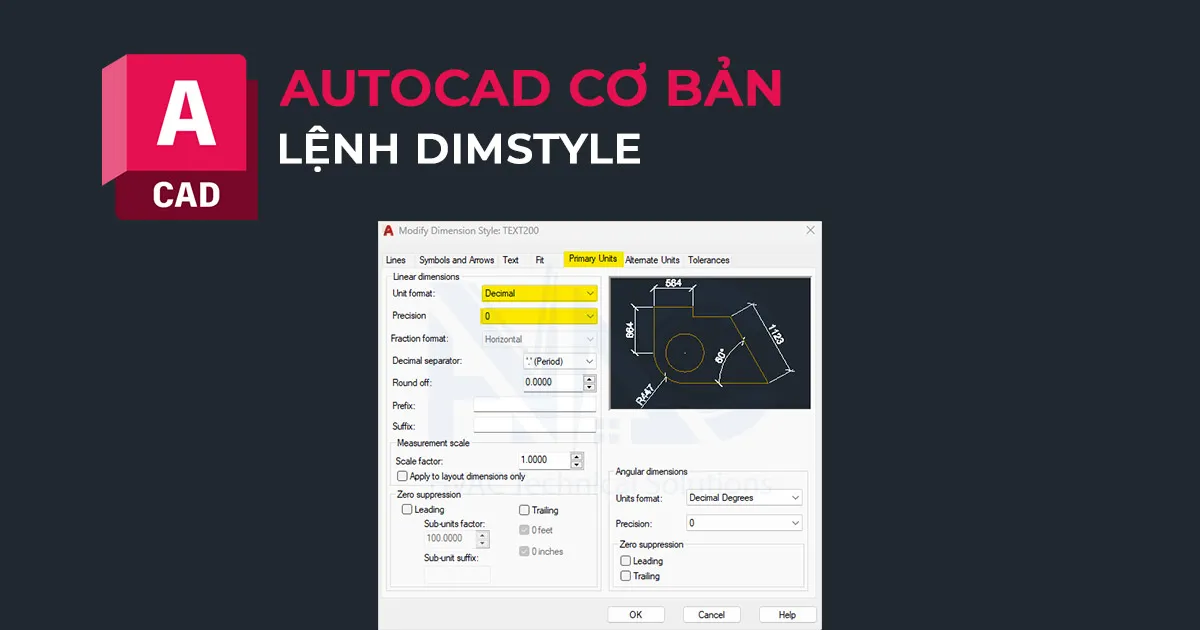

Cài đặt đơn vị chính và độ chính xác trong tab Primary Units của Dimstyle AutoCAD

• Sau khi hoàn tất cài đặt, nhấn OK.
• Trở lại hộp thoại Dimension Style Manager ban đầu, chọn kiểu kích thước vừa tạo và nhấn Set Current.

Hoàn tất thiết lập và chọn kiểu kích thước vừa tạo làm mặc định trong AutoCAD

3.3. DLI – Lệnh DIMLINEAR: Gióng kích thước đoạn thẳng dọc hay ngang

Lệnh DIMLINEAR (ghi kích thước trong CAD) được sử dụng để gióng kích thước cho các đoạn thẳng nằm ngang hoặc thẳng đứng.

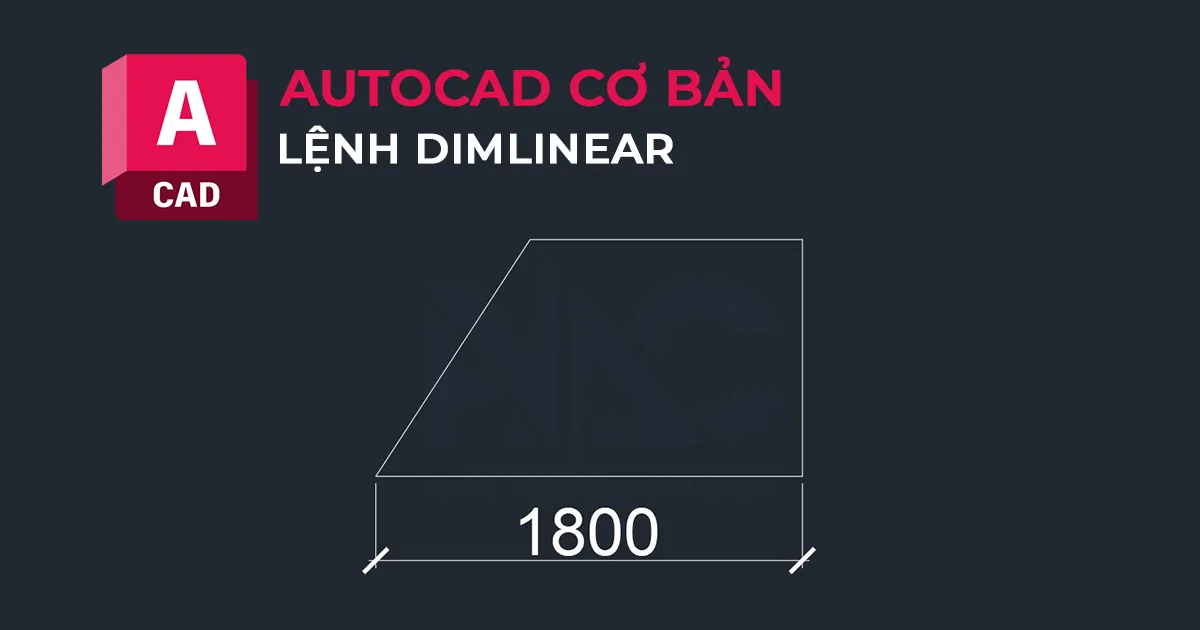

Sử dụng lệnh DIMLINEAR để gióng kích thước đoạn thẳng ngang hoặc dọc trong AutoCAD

• Cách 1: Chọn biểu tượng lệnh trên thanh công cụ rồi chọn 2 điểm cần gióng kích thước.
• Cách 2: Gõ DLI → Enter rồi chọn 2 điểm cần gióng kích thước.

3.4. DAL – Lệnh DIMALIGNED: Gióng kích thước nghiêng

Lệnh DIMALIGNED (ghi kích thước trong CAD) cho phép bạn gióng kích thước cho các đoạn thẳng nghiêng hoặc không nằm ngang, không nằm dọc.

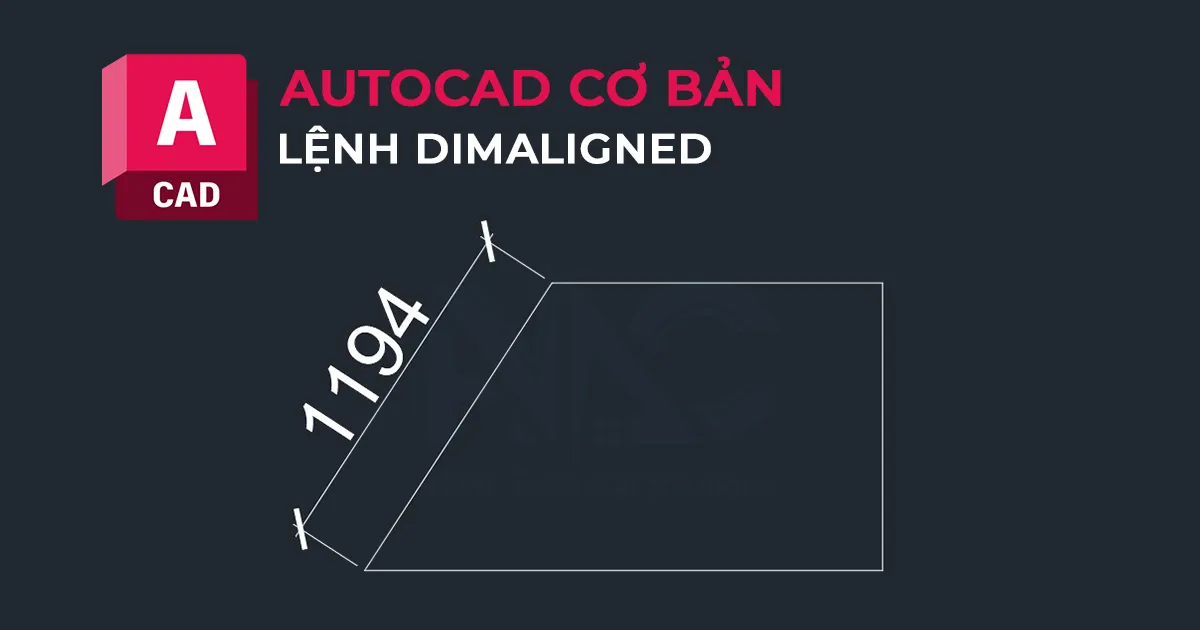

Minh họa lệnh DIMALIGNED để gióng kích thước cho các đoạn thẳng nghiêng trong AutoCAD

• Gõ DAL → Enter rồi chọn 2 điểm cần gióng kích thước.

3.5. LE – Lệnh QLEADER: Vẽ mũi tên chỉ dẫn

Lệnh QLEADER (vẽ mũi tên trong CAD) dùng để tạo các đường chỉ dẫn có mũi tên, kèm theo văn bản chú thích.

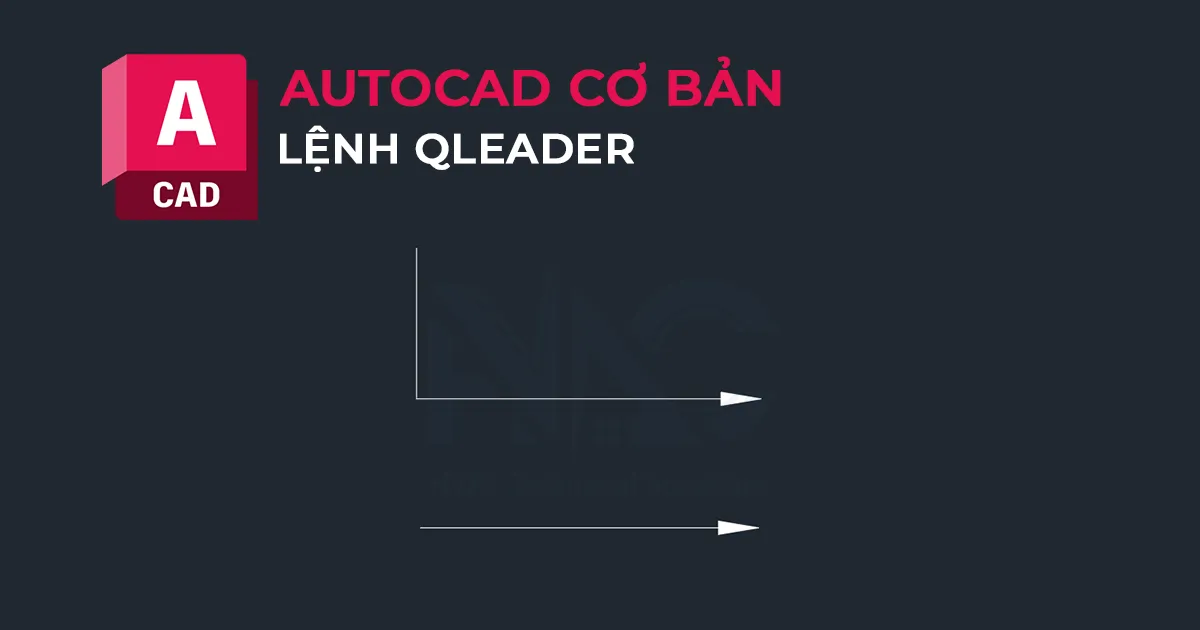

Hướng dẫn sử dụng lệnh QLEADER để vẽ mũi tên chỉ dẫn trong AutoCAD

• Gõ LE → Enter.
• Bạn có thể gõ S → Enter để cài đặt thông số cho mũi tên và đường dẫn.
• Nếu không cài đặt, cứ nhấp chuột trái chọn điểm mũi tên trên màn hình.
• Chọn điểm tiếp theo (hoặc 2 điểm tiếp theo) để tạo mũi tên thẳng hoặc bẻ góc.
• Nhấn phím ESC để thoát lệnh.

3.6. MT – Lệnh MTEXT: Ghi văn bản đa dòng

Lệnh MTEXT (viết chữ trong CAD) được sử dụng để ghi các đoạn văn bản dài, có nhiều dòng trong bản vẽ.

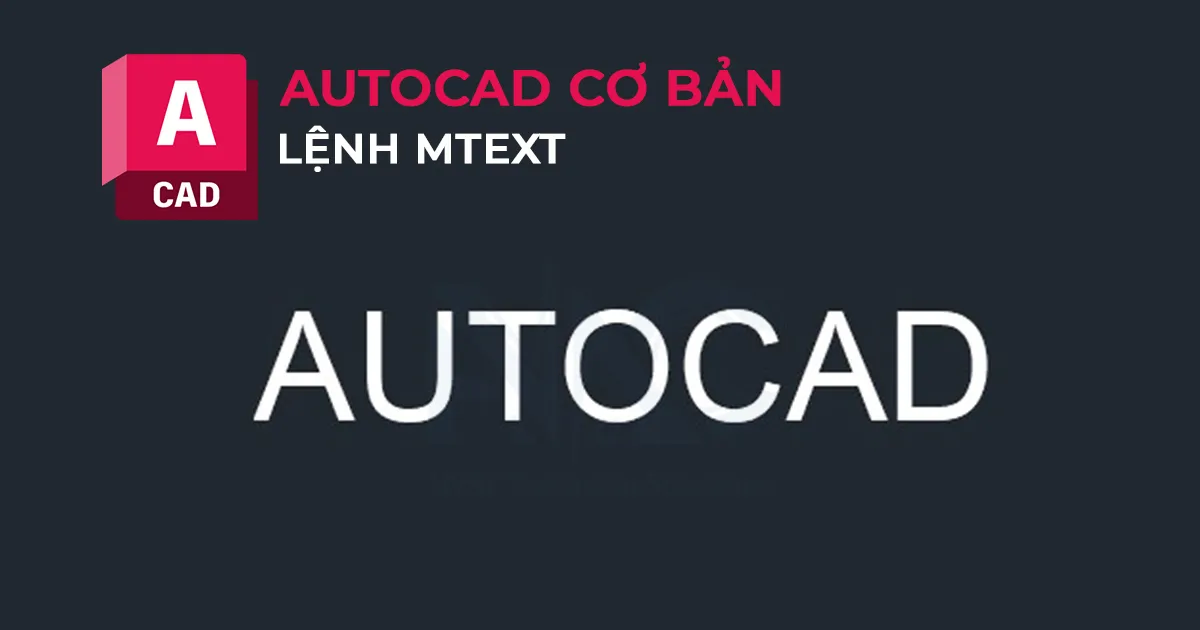

Cách dùng lệnh MTEXT để viết văn bản đa dòng trong bản vẽ AutoCAD

• Gõ MT → Enter.
• Chọn 1 điểm bất kỳ trên bản vẽ.
• Gõ H → Enter (để nhập chiều cao chữ cần thiết, ví dụ: 200).
• Nhấp chuột trái quét tạo vùng cần viết chữ và nhập nội dung văn bản vào.
• Nhấp ra ngoài hoặc chọn Close Text Editor để kết thúc lệnh.

3.7. B – Lệnh BLOCK: Tạo block

Lệnh BLOCK giúp bạn nhóm nhiều đối tượng thành một khối duy nhất. Điều này cực kỳ hữu ích để quản lý bản vẽ, giảm kích thước file và chỉnh sửa dễ dàng hơn. Ví dụ, bạn có thể tạo một block cho một khung bảng hiệu và chữ bên trong.

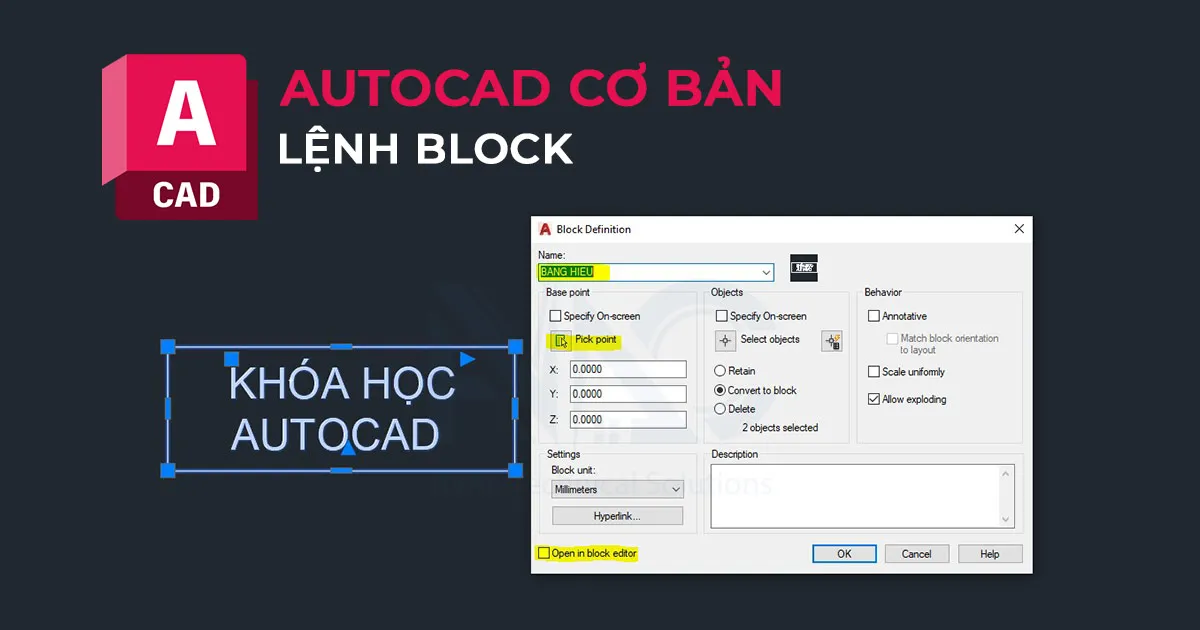

Tạo block trong AutoCAD bằng lệnh BLOCK để nhóm các đối tượng thành một khối duy nhất

• Quét chọn các đối tượng cần tạo block.
• Gõ B → Enter.
• Nhập tên block.
• Chọn Pick point và chọn điểm gốc tọa độ trên đối tượng (điểm chèn block).
• Bỏ tick “Open in block editor” (nếu muốn) và chọn OK.

3.8. LA – Lệnh LAYER: Tạo đặc tính nét vẽ

Lệnh LAYER là công cụ quản lý các lớp bản vẽ. Bằng cách sử dụng Layer, bạn có thể tổ chức bản vẽ theo từng loại đối tượng (ví dụ: tường, cửa, nội thất, kích thước, text) với các đặc tính riêng biệt về màu sắc, kiểu đường nét, độ dày nét, và khả năng hiển thị/tắt.

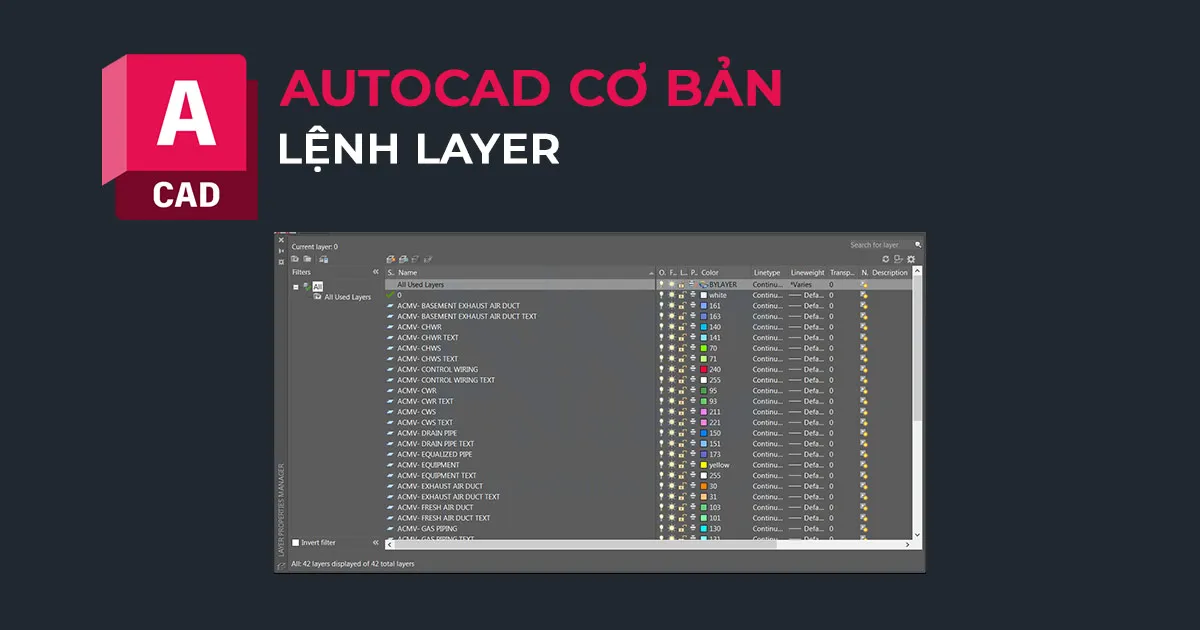

Cửa sổ Layer Properties Manager để quản lý và tạo các lớp bản vẽ (layer) trong AutoCAD

• Gõ LA → Enter.
• Hộp thoại Layer Properties Manager sẽ hiển thị.
• Chọn biểu tượng New Layer để tạo lớp mới và nhập tên nét vẽ.
• Nhập các đặc tính cần thiết (Color, Linetype, Lineweight, Plot).

3.9. H – Lệnh HATCH: Tạo mặt cắt hoặc tô nền đối tượng

Lệnh HATCH giúp bạn tạo các mẫu tô (pattern) hoặc màu nền cho các khu vực kín trong bản vẽ, thường được dùng để biểu diễn vật liệu hoặc vùng mặt cắt.

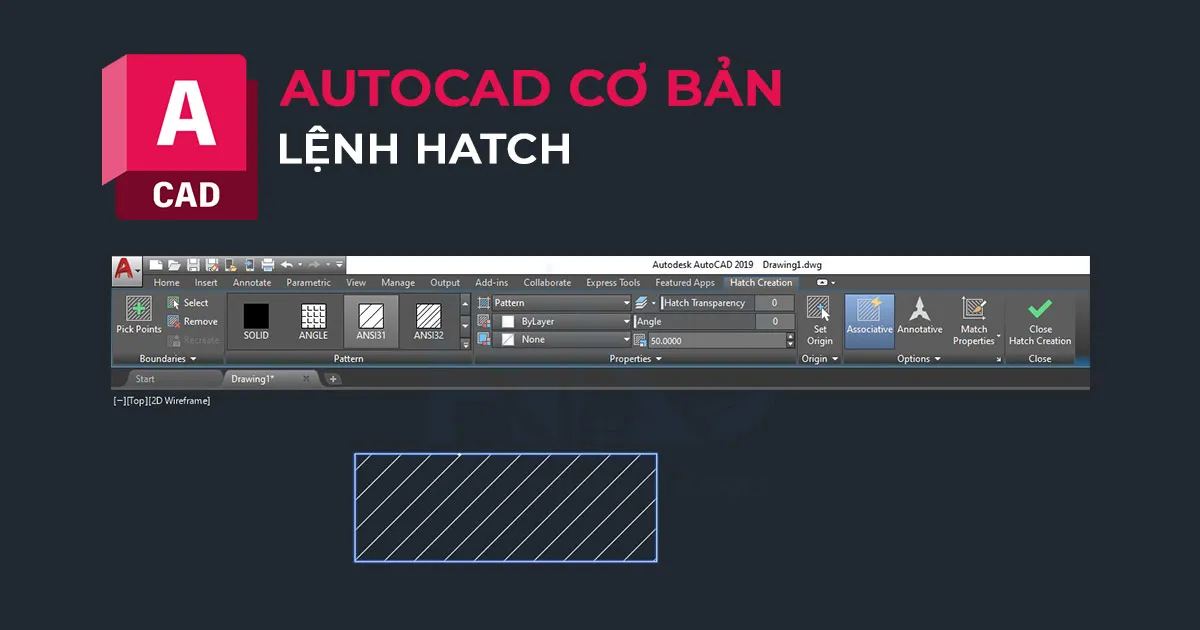

Minh họa lệnh HATCH để tạo mặt cắt hoặc tô nền cho đối tượng trong AutoCAD

• Cách 1: Đối với đối tượng rời rạc (tạo vùng kín từ các đường rời nhau):
  • Gõ H → Enter.
  • Chọn Pick Point và chọn một điểm nằm giữa trong khu vực được bao quanh bởi các nét rời rạc.
  • Chọn hình dạng tô Pattern trong thanh Ribbon.
  • Setup thuộc tính trong bảng Properties (Angle, Scale, Transparency).
  • Chọn Close Hatch Creation hoàn thành lệnh.
• Cách 2: Đối với đối tượng liền khối (Polyline, Circle, Rectangle):
  • Gõ H → Enter.
  • Chọn Select objects và chọn đối tượng cần tô.
  • Chọn hình dạng tô Pattern.
  • Setup thuộc tính trong bảng Properties.
  • Chọn Close Hatch Creation hoàn thành lệnh.

3.10. MA – Lệnh MATCHPROP: Sao chép thuộc tính đối tượng

Lệnh MATCHPROP giúp bạn sao chép thuộc tính (màu sắc, kiểu đường, layer, độ dày nét, v.v.) từ một đối tượng này sang một hoặc nhiều đối tượng khác, tiết kiệm thời gian chỉnh sửa.

• Gõ MA → Enter.
• Chọn đối tượng mẫu muốn sao chép thuộc tính theo.
• Chọn đối tượng cần sao chép thuộc tính.

VI. Các tài nguyên hữu ích để củng cố kiến thức cơ bản về AutoCAD

Ngoài việc nắm vững các lệnh và thao tác, việc tận dụng các tài nguyên học tập sẽ giúp bạn củng cố kiến thức cơ bản về AutoCAD và phát triển kỹ năng nhanh chóng hơn.

• Template AutoCAD: Sử dụng các template (bản vẽ mẫu) được thiết lập sẵn giúp bạn bắt đầu dự án một cách chuyên nghiệp, đảm bảo các tiêu chuẩn về layer, kiểu chữ, kiểu kích thước, và khung tên.
• Bài tập thực hành: Thường xuyên thực hành các bài tập AutoCAD từ cơ bản đến nâng cao là cách tốt nhất để ghi nhớ lệnh và rèn luyện tư duy thiết kế.
• Bảng phím tắt AutoCAD (shortcuts & hotkey guide): Một danh sách tổng hợp các phím tắt sẽ giúp bạn tăng tốc độ vẽ và cải thiện hiệu quả làm việc đáng kể.
• Font AutoCAD đầy đủ: Đảm bảo có bộ font đầy đủ để hiển thị đúng các ký tự trong bản vẽ, tránh lỗi font khi mở các file từ nguồn khác.
• Các công cụ Lisp và Add-on: Đối với những người làm trong các lĩnh vực chuyên biệt như cơ điện, các công cụ Lisp hoặc Add-on được phát triển riêng có thể tự động hóa nhiều tác vụ lặp lại, nâng cao năng suất.
• Khóa học AutoCAD cơ bản: Tham gia các khóa học có cấu trúc, dù là trực tuyến hay trực tiếp, sẽ cung cấp lộ trình học rõ ràng và sự hướng dẫn từ chuyên gia.

VII. Kết luận

Việc nắm vững kiến thức cơ bản về AutoCAD không chỉ là một yêu cầu kỹ năng mà còn là một lợi thế cạnh tranh trong nhiều ngành nghề. Từ việc làm quen với giao diện, thiết lập môi trường làm việc, đến thành thạo các lệnh vẽ, chỉnh sửa và chú thích, mỗi bước đều đóng góp vào khả năng tạo ra những bản vẽ kỹ thuật chính xác và chuyên nghiệp. Hãy kiên trì thực hành và tận dụng các tài nguyên học tập để trở thành một người dùng AutoCAD thành thạo.
