Kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật

Trong thế giới xây dựng và kỹ thuật, có lẽ bạn đã từng nghe nói đến các công trình ngầm, các hệ thống thoát nước hay những tuyến ống dẫn nước, khí đốt quan trọng. Đằng sau sự vững chãi và hiệu quả của chúng, có một lĩnh vực đóng vai trò nền tảng, đó chính là địa kỹ thuật công trình. Lĩnh vực này không chỉ nghiên cứu về đất đá mà còn liên quan mật thiết đến các vật liệu sử dụng trong công trình, đặc biệt là các thành phần có thể bị ảnh hưởng bởi môi trường xung quanh. Hôm nay, chúng ta sẽ cùng nhau đi sâu vào một khía cạnh tưởng chừng nhỏ bé nhưng lại vô cùng quan trọng: Kiểm Tra độ Mài Mòn Bề Mặt Của ống địa Kỹ Thuật. Liệu bạn đã bao giờ tự hỏi, làm thế nào để đảm bảo những ống ngầm này có thể “sống thọ” và hoạt động bền bỉ dưới lòng đất, đối mặt với biết bao nhiêu tác động từ môi trường?

Hiểu Rõ Về Địa Kỹ Thuật Công Trình: Nền Tảng Cho Mọi Công Trình

Trước khi đi vào chi tiết về ống địa kỹ thuật, chúng ta cần có một cái nhìn tổng quan về địa kỹ thuật công trình. Đơn giản mà nói, địa kỹ thuật công trình là ngành khoa học nghiên cứu về hành vi của đất, đá và các vật liệu địa chất khác khi chịu tác động của các công trình xây dựng. Nó giúp chúng ta hiểu được khả năng chịu lực, biến dạng, sự ổn định của nền móng, mái dốc, hầm, đập, và vô số các công trình khác. Các kỹ sư địa kỹ thuật sẽ là người đưa ra những lời khuyên, giải pháp tối ưu để đảm bảo công trình được xây dựng an toàn, hiệu quả và bền vững.

Nguyên Lý Cơ Bản và Lý Thuyết Nền Tảng Trong Địa Kỹ Thuật

Địa kỹ thuật dựa trên nhiều nguyên lý vật lý, cơ học và cả hóa học. Các khái niệm cốt lõi bao gồm:

Cơ học đất: Nghiên cứu cách đất phản ứng với các lực tác động, như sức chịu tải, biến dạng, nén lún. Chúng ta xem xét các tính chất như sức kháng cắt, độ chặt, tính thấm nước của đất.
Cơ học đá: Tương tự như cơ học đất nhưng áp dụng cho các khối đá tự nhiên, nghiên cứu về độ bền, cấu trúc, và sự ổn định của chúng.
Thủy địa chất: Nghiên cứu về sự tồn tại và di chuyển của nước dưới lòng đất, ảnh hưởng của mực nước ngầm đến sự ổn định của công trình.
Địa động lực học: Nghiên cứu về các hiện tượng tự nhiên như động đất, sạt lở đất và ảnh hưởng của chúng đến công trình.

Hiểu rõ những nguyên lý này giúp kỹ sư địa kỹ thuật dự đoán được những rủi ro tiềm ẩn và đưa ra các biện pháp phòng ngừa hiệu quả.

Các Phương Pháp Khảo Sát, Thí Nghiệm Địa Chất Công Trình Phổ Biến

Để có được dữ liệu chính xác, các kỹ sư địa kỹ thuật sử dụng hàng loạt các phương pháp khảo sát và thí nghiệm. Chúng ta có thể chia chúng thành hai nhóm chính:

1. Khảo Sát Tại Hiện Trường

Đây là bước đầu tiên và cực kỳ quan trọng để thu thập thông tin về địa tầng, tính chất cơ lý của đất đá.

Khoan địa chất: Lấy mẫu đất, đá để phân tích trong phòng thí nghiệm và đánh giá trực quan tại hiện trường.
CJJ (Cone Penetration Test): Sử dụng mũi côn có gắn cảm biến để đo sức cản của đất khi xuyên qua, cung cấp thông tin liên tục về tính chất đất.
SPT (Standard Penetration Test): Đóng một ống lấy mẫu vào đất, đếm số búa cần thiết để đạt được độ sâu nhất định, cho biết độ chặt của đất rời.
Thăm dò địa vật lý: Sử dụng các phương pháp như điện trở suất, sóng địa chấn để vẽ sơ đồ địa chất mà không cần khoan lấy mẫu trực tiếp.

2. Thí Nghiệm Trong Phòng Thí Nghiệm

Các mẫu đất đá thu thập từ hiện trường sẽ được đưa về phòng thí nghiệm để thực hiện các phép đo chính xác hơn.

Thí nghiệm nén 3 trục: Xác định sức kháng cắt của đất dưới các điều kiện áp lực khác nhau.
Thí nghiệm cắt cánh: Đo sức kháng cắt không thoát nước của đất sét.
Thí nghiệm nén lún: Xác định khả năng lún của đất dưới tác dụng của tải trọng.
Thí nghiệm xác định thành phần hạt, độ ẩm, khối lượng thể tích: Các phép đo cơ bản để phân loại đất.

Ống Địa Kỹ Thuật: Vai Trò Quan Trọng và Thách Thức

Trong nhiều công trình ngầm, ống địa kỹ thuật đóng vai trò là kênh dẫn, bảo vệ các hệ thống kỹ thuật quan trọng như cáp điện, viễn thông, hoặc hệ thống thoát nước. Chúng có thể được làm từ nhiều loại vật liệu khác nhau như bê tông, nhựa (HDPE, PVC), hoặc kim loại.

Tuy nhiên, dưới lòng đất, các ống này phải đối mặt với nhiều “kẻ thù” âm thầm. Môi trường đất có thể chứa các hóa chất ăn mòn, có sự ma sát liên tục do chuyển động của đất hoặc dòng chảy, hoặc thậm chí là sự tác động của các sinh vật ngầm. Tất cả những yếu tố này đều có thể gây ra mài mòn bề mặt của ống địa kỹ thuật, làm giảm tuổi thọ và hiệu quả hoạt động của chúng.

Kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật: Tại sao lại quan trọng?

Đây chính là lúc chúng ta cần tập trung vào chủ đề chính. Kiểm Tra độ Mài Mòn Bề Mặt Của ống địa Kỹ Thuật không chỉ là một quy trình kiểm định đơn thuần. Nó là một hành động phòng ngừa chủ động, giúp chúng ta:

Đảm bảo tuổi thọ công trình: Bề mặt bị mài mòn có thể dẫn đến suy yếu cấu trúc, giảm khả năng chống chịu, từ đó rút ngắn tuổi thọ tổng thể của hệ thống.
Duy trì hiệu quả hoạt động: Lớp mài mòn có thể làm thay đổi đặc tính dòng chảy (nếu là ống dẫn chất lỏng), hoặc cản trở việc lắp đặt, bảo trì các thiết bị bên trong.
Phát hiện sớm hư hỏng: Việc kiểm tra định kỳ giúp phát hiện các dấu hiệu mài mòn sớm, từ đó có thể đưa ra biện pháp xử lý kịp thời trước khi tình hình trở nên nghiêm trọng và tốn kém.
Tối ưu chi phí bảo trì và sửa chữa: Phát hiện và khắc phục sớm tốn ít chi phí hơn nhiều so với việc phải thay thế toàn bộ hoặc sửa chữa lớn sau này.
Đảm bảo an toàn: Trong nhiều trường hợp, sự suy yếu của ống địa kỹ thuật có thể gây ra các vấn đề về an toàn cho công trình và môi trường xung quanh.

Hãy tưởng tượng, bạn có một con đường trải nhựa mới tinh. Nếu ngay từ đầu, quá trình thi công không đảm bảo lớp nhựa đủ dày và chất lượng, chỉ sau một thời gian ngắn, bề mặt đường sẽ xuất hiện ổ gà, lồi lõm, gây khó chịu và nguy hiểm cho người tham gia giao thông. Việc kiểm tra độ mài mòn trên ống địa kỹ thuật cũng mang ý nghĩa tương tự. Chúng ta cần đảm bảo lớp “áo giáp” của ống luôn nguyên vẹn.

Các Yếu Tố Gây Ra Mài Mòn Bề Mặt Ống Địa Kỹ Thuật

Để kiểm tra hiệu quả, chúng ta cần hiểu rõ nguyên nhân. Những yếu tố nào có thể “làm tổn thương” bề mặt ống địa kỹ thuật?

Mài mòn cơ học: Đây là nguyên nhân phổ biến nhất.
- Ma sát từ đất đá: Trong quá trình lắp đặt hoặc do sự dịch chuyển của đất xung quanh, các hạt đất, đá sắc nhọn có thể cọ xát liên tục vào bề mặt ống.
- Dòng chảy vật chất: Nếu ống dẫn nước, chất thải hoặc các vật liệu khác, các hạt rắn lơ lửng trong dòng chảy có thể gây ra hiện tượng ăn mòn do va đập và ma sát.
- Chuyển động của các cấu kiện khác: Trong một số trường hợp, sự rung động hoặc di chuyển của các công trình lân cận cũng có thể tác động lên ống.
Ăn mòn hóa học:
- Nước ngầm và đất có tính ăn mòn: Môi trường đất có thể chứa các axit, bazơ, muối hoặc các hợp chất hóa học khác có khả năng phản ứng và ăn mòn vật liệu làm ống.
- Chất thải: Nếu ống dùng để dẫn chất thải công nghiệp hoặc sinh hoạt, các hóa chất trong đó có thể rất mạnh và gây ăn mòn.
Tác động của nhiệt độ: Sự thay đổi nhiệt độ đột ngột hoặc kéo dài cũng có thể làm vật liệu ống bị co giãn, giảm độ bền và dễ bị tổn thương hơn.
Tia cực tím (UV) và các yếu tố môi trường khác: Mặc dù ống thường nằm dưới lòng đất, nhưng ở các đoạn tiếp xúc với ánh sáng hoặc không khí trong quá trình thi công, chúng vẫn có thể bị ảnh hưởng bởi bức xạ UV.

Phương Pháp Kiểm tra Độ Mài Mòn Bề Mặt Của Ống Địa Kỹ Thuật

Vậy, làm thế nào để chúng ta có thể “nhìn thấy” và đo lường được mức độ mài mòn này? Có nhiều phương pháp khác nhau, tùy thuộc vào loại ống, vị trí lắp đặt và yêu cầu về độ chính xác.

1. Kiểm tra trực quan (Visual Inspection)

Đây là phương pháp đơn giản nhất nhưng không kém phần quan trọng. Kỹ sư sẽ sử dụng mắt thường, đèn pin mạnh, hoặc máy ảnh để kiểm tra bề mặt ống.

Ưu điểm: Nhanh chóng, chi phí thấp, có thể thực hiện ngay tại công trường hoặc khi ống đã được lắp đặt (nếu có thể tiếp cận).
Nhược điểm: Chỉ phát hiện được các hư hỏng bề mặt rõ ràng, khó đánh giá định lượng mức độ mài mòn, phụ thuộc nhiều vào kinh nghiệm của người kiểm tra.

Kiểm tra trực quan bề mặt ống địa kỹ thuật để phát hiện dấu hiệu mài mòn, hư hỏng ban đầu

2. Đo đạc kích thước và hình dạng (Dimensional and Shape Measurements)

Sử dụng các dụng cụ đo lường như thước cặp, panme, hoặc máy quét laser 3D để đo lại đường kính, độ dày thành ống, và kiểm tra sự biến dạng của mặt cắt ngang.

Ưu điểm: Cung cấp số liệu định lượng về sự thay đổi kích thước, phát hiện được sự biến dạng cục bộ.
Nhược điểm: Yêu cầu tiếp cận trực tiếp, có thể không phát hiện được các hư hỏng nhỏ trên diện rộng.

3. Thí nghiệm độ cứng bề mặt (Surface Hardness Testing)

Đối với các ống làm từ vật liệu composite hoặc kim loại, việc kiểm tra độ cứng có thể cho biết mức độ suy giảm tính chất vật liệu do mài mòn. Các phương pháp phổ biến bao gồm:

Thử độ cứng Rockwell, Brinell, Vickers: Áp dụng áp lực bằng một đầu dò lên bề mặt và đo độ lún.
Thử độ cứng Scleroscope: Đo chiều cao bật lại của một quả lắc trên bề mặt vật liệu.
Ưu điểm: Cung cấp thông tin định lượng về sự thay đổi tính chất vật liệu, có thể phát hiện những thay đổi vi mô.
Nhược điểm: Cần thiết bị chuyên dụng, có thể gây ảnh hưởng nhỏ đến bề mặt ống.

4. Phân tích hình ảnh và xử lý ảnh (Image Analysis)

Sử dụng camera có độ phân giải cao, có thể là camera nội soi hoặc camera gắn trên robot, để ghi lại hình ảnh chi tiết bề mặt. Sau đó, sử dụng phần mềm chuyên dụng để phân tích, đo đạc diện tích và độ sâu của các vết mài mòn, đánh giá mức độ hư hỏng.

Ưu điểm: Cung cấp hình ảnh chi tiết, khả năng phân tích định lượng, có thể ghi lại lịch sử thay đổi.
Nhược điểm: Yêu cầu phần mềm chuyên dụng và chuyên gia phân tích, chi phí đầu tư ban đầu có thể cao.

5. Siêu âm không phá hủy (Ultrasonic Testing – UT)

Phương pháp này sử dụng sóng siêu âm để phát hiện các khuyết tật bên trong hoặc trên bề mặt vật liệu, bao gồm cả các vùng bị mài mòn sâu làm giảm độ dày thành ống.

Ưu điểm: Không phá hủy, có khả năng phát hiện khuyết tật bên trong, độ chính xác cao.
Nhược điểm: Yêu cầu kỹ thuật viên được đào tạo, bề mặt ống cần được làm sạch để sóng siêu âm truyền tốt.

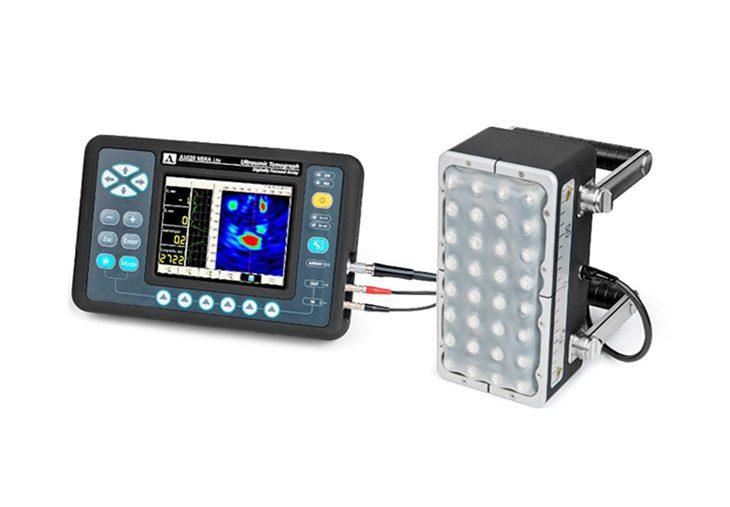

Sử dụng kỹ thuật siêu âm không phá hủy để kiểm tra độ dày thành ống địa kỹ thuật và phát hiện mài mòn

6. Khảo sát bằng robot (Robotic Inspection)

Đối với các hệ thống ống ngầm phức tạp hoặc ở những vị trí khó tiếp cận, robot có thể được trang bị camera, cảm biến siêu âm, hoặc các thiết bị đo đạc khác để di chuyển bên trong ống và thực hiện kiểm tra tự động.

Ưu điểm: Tiếp cận được các vị trí nguy hiểm, khó khăn, thực hiện kiểm tra nhanh chóng trên diện rộng, thu thập dữ liệu liên tục.
Nhược điểm: Chi phí đầu tư cao, yêu cầu công nghệ tiên tiến.

Quy Trình Kiểm tra Độ Mài Mòn: Từ Lập Kế Hoạch Đến Báo Cáo

Một quy trình kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật thường bao gồm các bước sau:

Lập kế hoạch:
- Xác định mục tiêu của việc kiểm tra (ví dụ: kiểm tra định kỳ, đánh giá sau sự cố, chuẩn bị bảo trì).
- Xác định phạm vi kiểm tra (toàn bộ hệ thống ống hay chỉ một vài đoạn quan trọng).
- Lựa chọn phương pháp kiểm tra phù hợp dựa trên loại ống, điều kiện môi trường, và ngân sách.
- Chuẩn bị các thiết bị, dụng cụ cần thiết và nhân lực.
Chuẩn bị hiện trường:
- Đảm bảo an toàn cho khu vực làm việc.
- Nếu cần, tiến hành làm sạch bề mặt ống để việc kiểm tra đạt hiệu quả cao nhất.
- Thiết lập hệ thống chiếu sáng nếu cần thiết.
Tiến hành kiểm tra:
- Áp dụng phương pháp đã chọn để thu thập dữ liệu.
- Ghi chép cẩn thận các thông số đo đạc, hình ảnh, và ghi chú về hiện trạng.
- Đối với các phương pháp định lượng, thực hiện nhiều lần đo tại các điểm khác nhau để tăng độ tin cậy.
Phân tích dữ liệu:
- Xử lý các dữ liệu thu thập được (ví dụ: phân tích hình ảnh, tính toán độ dày thành ống còn lại).
- So sánh với các tiêu chuẩn kỹ thuật hoặc dữ liệu từ các lần kiểm tra trước (nếu có) để đánh giá mức độ mài mòn.
- Xác định các khu vực có nguy cơ cao hoặc đã bị hư hỏng nghiêm trọng.
Lập báo cáo:
- Tóm tắt mục tiêu, phương pháp và phạm vi kiểm tra.
- Trình bày kết quả chi tiết, bao gồm các số liệu, hình ảnh minh họa.
- Đưa ra đánh giá về tình trạng bề mặt ống và mức độ mài mòn.
- Đề xuất các biện pháp khắc phục, sửa chữa, hoặc bảo trì cần thiết.

Ứng Dụng Thực Tế và Tầm Quan Trọng Trong Các Dự Án Tại Việt Nam

Tại Việt Nam, với tốc độ đô thị hóa nhanh chóng và sự phát triển của các công trình ngầm như hệ thống tàu điện ngầm, cống thoát nước, và các tuyến ống dẫn nước sạch, kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật ngày càng trở nên quan trọng. Các dự án lớn như tuyến metro Hà Nội, TP. Hồ Chí Minh, hay các khu công nghiệp ven biển đều cần đến những hệ thống ống bền bỉ, hoạt động ổn định.

Ví dụ, trong hệ thống thoát nước đô thị, các ống cống thường xuyên phải chịu sự bào mòn của dòng chảy mang theo rác thải, bùn cát. Nếu không được kiểm tra định kỳ, bề mặt ống có thể bị ăn mòn, làm giảm khả năng dẫn nước, gây ngập úng cục bộ. Hoặc với các tuyến ống dẫn nước sạch, việc phát hiện sớm các vết nứt, mài mòn do hóa chất trong nước hoặc quá trình lắp đặt sai kỹ thuật sẽ giúp ngăn chặn tình trạng rò rỉ, ô nhiễm nguồn nước.

Kỹ sư Nguyễn Văn An, một chuyên gia địa kỹ thuật với hơn 15 năm kinh nghiệm trong ngành, chia sẻ: “Trong các dự án công trình ngầm mà tôi từng tham gia, việc kiểm tra định kỳ các ống cống, ống bảo vệ cáp điện là bắt buộc. Tôi nhớ có một lần, chúng tôi phát hiện một đoạn ống cống bê tông cốt thép bị ăn mòn nghiêm trọng do nước thải công nghiệp có tính axit cao. Nếu chúng tôi không phát hiện và xử lý kịp thời, nó có thể gây sập đổ, ảnh hưởng đến kết cấu giao thông phía trên. Đó là bài học đắt giá về tầm quan trọng của việc kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật một cách thường xuyên.”

Thách Thức và Xu Hướng Phát Triển

Mặc dù ngày càng được chú trọng, việc kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật vẫn đối mặt với một số thách thức:

Khó khăn trong tiếp cận: Nhiều hệ thống ống được lắp đặt sâu dưới lòng đất hoặc trong các khu vực chật hẹp, gây khó khăn cho việc kiểm tra trực tiếp.
Chi phí: Các phương pháp kiểm tra hiện đại, đặc biệt là sử dụng robot hoặc công nghệ không phá hủy, có thể đòi hỏi chi phí đầu tư ban đầu lớn.
Thiếu nhân lực có chuyên môn: Cần có đội ngũ kỹ thuật viên được đào tạo bài bản để vận hành thiết bị và phân tích dữ liệu chính xác.

Tuy nhiên, ngành địa kỹ thuật luôn không ngừng phát triển. Xu hướng trong tương lai sẽ tập trung vào:

Ứng dụng trí tuệ nhân tạo (AI) và máy học (ML): AI có thể giúp phân tích hình ảnh, phát hiện các dấu hiệu mài mòn tinh vi mà mắt thường khó nhận thấy, và dự đoán tuổi thọ còn lại của ống.
Phát triển vật liệu mới: Nghiên cứu các loại vật liệu có khả năng chống mài mòn và ăn mòn tốt hơn, bền bỉ hơn trong các môi trường khắc nghiệt.
Công nghệ cảm biến tiên tiến: Phát triển các cảm biến thông minh có thể gắn trực tiếp lên ống để theo dõi tình trạng bề mặt liên tục, gửi cảnh báo khi có dấu hiệu bất thường.
Tăng cường tự động hóa: Sử dụng robot và drone ngày càng phổ biến hơn trong các công tác kiểm tra, giám sát.

Câu Hỏi Thường Gặp

Hỏi: Độ mài mòn bề mặt của ống địa kỹ thuật ảnh hưởng như thế nào đến khả năng chịu lực của công trình?
Đáp: Độ mài mòn quá mức làm giảm độ dày thành ống, từ đó giảm khả năng chịu tải, có thể dẫn đến biến dạng hoặc thậm chí là nứt, vỡ ống, ảnh hưởng đến sự ổn định của công trình liên quan.

Hỏi: Có những loại ống địa kỹ thuật nào dễ bị mài mòn nhất?
Đáp: Các loại ống làm từ vật liệu mềm hơn như nhựa (HDPE, PVC) hoặc bê tông không cốt thép có thể dễ bị mài mòn hơn so với ống thép hoặc bê tông cốt thép, tùy thuộc vào điều kiện môi trường cụ thể.

Hỏi: Bao lâu thì nên tiến hành kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật?
Đáp: Tần suất kiểm tra phụ thuộc vào loại ống, điều kiện môi trường, tuổi thọ công trình và khuyến cáo của nhà sản xuất hoặc quy định kỹ thuật. Thông thường, các hệ thống quan trọng sẽ được kiểm tra định kỳ 1-5 năm/lần.

Hỏi: Làm sạch bề mặt ống có thực sự cần thiết trước khi kiểm tra?
Đáp: Có, việc làm sạch giúp loại bỏ bụi bẩn, cặn bẩn bám trên bề mặt, đảm bảo các thiết bị đo lường có thể tiếp xúc trực tiếp và cho kết quả chính xác nhất.

Hỏi: Có thể tự kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật tại nhà không?
Đáp: Đối với các công trình dân dụng quy mô nhỏ, một số kiểm tra trực quan có thể thực hiện được. Tuy nhiên, đối với các hệ thống ống địa kỹ thuật chuyên nghiệp, cần có chuyên gia và thiết bị chuyên dụng để đảm bảo tính chính xác và an toàn.

Hỏi: Phương pháp nào là tối ưu nhất để kiểm tra độ mài mòn?
Đáp: Không có một phương pháp “tối ưu nhất” cho mọi trường hợp. Việc lựa chọn phụ thuộc vào yêu cầu cụ thể, loại ống, ngân sách và khả năng tiếp cận. Thường thì, việc kết hợp nhiều phương pháp sẽ cho kết quả toàn diện nhất.

Hỏi: Độ mài mòn bề mặt có phải là nguyên nhân chính gây hư hỏng ống địa kỹ thuật không?
Đáp: Độ mài mòn là một trong những nguyên nhân gây hư hỏng quan trọng, nhưng không phải là duy nhất. Các nguyên nhân khác bao gồm nứt vỡ do tải trọng quá lớn, ăn mòn hóa học sâu, hoặc lỗi trong quá trình thi công lắp đặt.

Kết Luận

Như vậy, chúng ta đã cùng nhau khám phá một khía cạnh quan trọng nhưng đôi khi bị bỏ quên trong lĩnh vực địa kỹ thuật công trình: kiểm tra độ mài mòn bề mặt của ống địa kỹ thuật. Hiểu rõ nguyên lý, các yếu tố gây mài mòn và các phương pháp kiểm tra hiệu quả không chỉ giúp đảm bảo sự bền vững và an toàn của các công trình ngầm, mà còn góp phần tối ưu hóa chi phí vận hành và bảo trì. Ngành địa kỹ thuật không ngừng tiến bộ, và việc áp dụng các công nghệ mới, các phương pháp kiểm tra tiên tiến sẽ là chìa khóa để chúng ta xây dựng nên những công trình vững chãi, bền lâu cho tương lai. Hãy luôn ghi nhớ rằng, sự chú trọng đến từng chi tiết nhỏ nhất, như bề mặt của một chiếc ống địa kỹ thuật, chính là nền tảng cho sự thành công của những dự án lớn lao.
