Kiểm Tra Độ Bền Chốt Thép Liên Kết: Hướng Dẫn Toàn Diện

Bạn có bao giờ nghe câu “một sợi xích chỉ bền bằng mắt xích yếu nhất của nó” chưa? Trong ngành địa kỹ thuật và xây dựng, câu nói này đúng đến từng milimet. Một bức tường chắn đất hùng vĩ, một hệ thống neo gia cố mái dốc phức tạp hay một kết cấu rọ đá kiên cố, tất cả đều có thể sụp đổ chỉ vì một chi tiết nhỏ bé bị bỏ qua: chốt thép liên kết. Chính vì vậy, việc Kiểm Tra độ Bền Chốt Thép Liên Kết không chỉ là một bước thủ tục trong quy trình kiểm soát chất lượng, mà nó chính là tấm vé bảo hiểm cho sự an toàn và tuổi thọ của cả một công trình.

Chào mừng các bạn đã quay trở lại với chuyên mục Địa kỹ thuật công trình của Rọ đá Việt Nam! Hôm nay, chúng ta sẽ cùng nhau mổ xẻ một chủ đề tuy nhỏ nhưng lại có võ, một công tác mà bất kỳ kỹ sư hiện trường nào cũng cần nắm vững. Hãy cùng tôi, một người đã có nhiều năm “lăn lộn” với đất đá và sắt thép, đi sâu vào thế giới của những cuộc thử tải, những con số biết nói và tìm hiểu tại sao việc kiểm tra này lại quan trọng đến thế.

Tại Sao Việc Kiểm Tra Độ Bền Chốt Thép Liên Kết Lại Quan Trọng Đến Vậy?

Nói một cách nôm na, chốt thép, bu lông neo, hay thanh giằng chính là những “khớp nối” giữ cho các bộ phận của một kết cấu lớn làm việc đồng nhất với nhau. Chúng có thể là chốt liên kết các tấm rọ đá, neo giữ lưới thép vào vách đá, hay cố định các cấu kiện bê tông. Nếu những khớp nối này “yếu”, chuyện gì sẽ xảy ra?

Hãy tưởng tượng một bức tường chắn đất bằng rọ đá. Mỗi một rọ đá riêng lẻ rất vững chắc, nhưng sức mạnh tổng thể của cả bức tường lại phụ thuộc vào các mối nối giữa chúng. Nếu chốt thép liên kết không đủ bền, dưới áp lực của đất và nước, các rọ đá có thể bị bung ra, tách rời, gây biến dạng và cuối cùng là sụp đổ. Hậu quả không chỉ là thiệt hại về kinh tế mà còn là mối đe dọa trực tiếp đến tính mạng con người.

Vì vậy, việc Kiểm Tra độ Bền Chốt Thép Liên Kết mang lại những lợi ích cốt lõi sau:

Đảm bảo an toàn tuyệt đối: Đây là lý do quan trọng nhất. Thí nghiệm giúp xác nhận khả năng chịu tải thực tế của chốt thép, đảm bảo chúng đáp ứng yêu cầu thiết kế và có đủ hệ số an toàn.
Xác thực chất lượng vật liệu: Việc kiểm tra giúp phát hiện các sản phẩm chốt thép kém chất lượng, không rõ nguồn gốc hoặc không đạt tiêu chuẩn kỹ thuật ngay từ đầu vào.
Đánh giá chất lượng thi công: Một chốt thép tốt nhưng được lắp đặt sai kỹ thuật cũng trở nên vô dụng. Thí nghiệm tại hiện trường sẽ đánh giá được cả chất lượng vật liệu lẫn tay nghề của đội thi công.
Cung cấp cơ sở pháp lý và nghiệm thu: Kết quả thí nghiệm là tài liệu quan trọng trong hồ sơ quản lý chất lượng, phục vụ cho công tác nghiệm thu, kiểm toán và giải quyết các tranh chấp (nếu có).
Tối ưu hóa thiết kế: Dữ liệu từ các thí nghiệm thực tế giúp các kỹ sư thiết kế có cái nhìn chính xác hơn về ứng xử của vật liệu, từ đó có thể đưa ra các giải pháp thiết kế an toàn và kinh tế hơn cho các dự án trong tương lai.

Các Yếu Tố Nào Ảnh Hưởng Đến Độ Bền Của Chốt Thép?

Độ bền của một liên kết chốt thép không phải là một hằng số. Nó phụ thuộc vào rất nhiều yếu tố, từ trong phòng thí nghiệm ra đến ngoài công trường. Là một kỹ sư, bạn cần phải có con mắt tinh tường để nhận diện những yếu tố này:

Chất lượng vật liệu gốc: Mác thép là gì? Giới hạn bền, giới hạn chảy của vật liệu có đúng như nhà sản xuất công bố không? Thép có bị lẫn tạp chất, bị rỗ hay có các khuyết tật bên trong không?
Quá trình gia công, sản xuất: Chốt thép được tạo ra bằng phương pháp tiện, rèn hay dập? Lớp mạ chống gỉ (nếu có) có đảm bảo chất lượng và độ dày không? Các chi tiết như ren có bị lỗi trong quá trình sản xuất không?
Kỹ thuật lắp đặt tại hiện trường: Lực siết bu lông có đủ tiêu chuẩn? Lỗ khoan có đúng đường kính và được làm sạch đúng cách? Chốt có được lắp đặt thẳng, không bị xiên vẹo gây ứng suất lệch tâm không?
Điều kiện môi trường làm việc: Chốt thép có tiếp xúc với môi trường xâm thực như nước mặn, hóa chất công nghiệp không? Sự thay đổi nhiệt độ có gây ra hiện tượng co ngót, giãn nở ảnh hưởng đến liên kết không?
Loại và phương chịu tải: Chốt chịu tải trọng kéo, cắt, hay cả hai? Tải trọng là tĩnh hay động (rung lắc, va đập)?

Bỏ qua bất kỳ yếu tố nào trong số này cũng giống như bạn đang đánh cược với sự an toàn của công trình vậy.

Hướng Dẫn Chi Tiết Các Phương Pháp Kiểm Tra Độ Bền Chốt Thép Liên Kết

Vậy làm thế nào để chúng ta đo lường được sức mạnh của những “anh chàng” nhỏ bé nhưng gánh vác trọng trách nặng nề này? Trong thực tế, có nhiều phương pháp kiểm tra, nhưng chúng thường được chia thành hai nhóm chính: thí nghiệm trong phòng và thí nghiệm tại hiện trường.

Thí nghiệm tại phòng thí nghiệm (LAS-XD)

Đây là những thí nghiệm được thực hiện trong điều kiện được kiểm soát nghiêm ngặt, nhằm xác định các đặc trưng cơ lý cơ bản của vật liệu chốt thép. Các phòng thí nghiệm đạt chuẩn VILAS (mã hiệu LAS-XD) sẽ tiến hành các thử nghiệm này theo các tiêu chuẩn Việt Nam (TCVN) hoặc quốc tế (ASTM, ISO).

Thí nghiệm kéo (Tensile Test): Đây là thí nghiệm phổ biến nhất. Một mẫu chốt thép tiêu chuẩn sẽ được kẹp vào máy kéo nén vạn năng. Máy sẽ tác dụng một lực kéo tăng dần cho đến khi mẫu bị đứt.
- Mục đích: Xác định các chỉ tiêu quan trọng như giới hạn chảy (yield strength), giới hạn bền (ultimate tensile strength) và độ giãn dài tương đối (elongation).
- Tiêu chuẩn áp dụng: TCVN 197:2002 (ISO 6892-1:2009).
- Kết quả: Giúp đánh giá xem vật liệu thép có đạt mác thép như thiết kế yêu cầu hay không.
Thí nghiệm cắt (Shear Test): Thí nghiệm này mô phỏng trường hợp chốt thép chịu lực cắt ngang, ví dụ như khi hai bản thép trượt lên nhau.
- Mục đích: Xác định khả năng chịu cắt của chốt thép.
- Tiêu chuẩn áp dụng: Thường theo các tiêu chuẩn chuyên ngành như ASTM F606/F606M.
- Kết quả: Cung cấp thông số cường độ chịu cắt, rất quan trọng cho các liên kết chịu trượt.

Hình ảnh cận cảnh thí nghiệm kéo kiểm tra độ bền chốt thép liên kết trong phòng thí nghiệm LAS-XD đạt chuẩn

Thí nghiệm kéo nhổ tại hiện trường (Pull-out Test)

Trong khi thí nghiệm tại phòng LAS cho ta biết chất lượng “bẩm sinh” của vật liệu, thì thí nghiệm kéo nhổ tại hiện trường mới thực sự cho biết liên kết đó làm việc “ngoài đời” như thế nào. Đây là phương pháp kiểm tra độ bền chốt thép liên kết quan trọng và mang tính quyết định nhất.

Trích lời chuyên gia: KS. Trần Minh Quân, một chuyên gia lâu năm về Địa kỹ thuật tại Viện Khoa học Công nghệ Xây dựng (IBST), từng chia sẻ: “Thông số trong catalogue của nhà sản xuất là điều kiện lý tưởng. Nhưng ngoài công trường, đất đá, tay nghề công nhân và thời tiết mới là những yếu tố quyết định. Thí nghiệm kéo nhổ tại hiện trường là cây cầu nối giữa lý thuyết thiết kế và thực tế thi công, không thể bỏ qua.”

Quy trình thực hiện một thí nghiệm kéo nhổ thường bao gồm các bước sau:

Chuẩn bị: Chọn ngẫu nhiên hoặc tại các vị trí quan trọng một số lượng chốt thép đại diện (thường khoảng 1-2% tổng số lượng) đã được lắp đặt hoàn thiện.
Lắp đặt thiết bị: Gá đặt hệ thống gia tải, thường là một kích thủy lực rỗng tâm, đồng hồ đo áp suất (quy đổi ra lực) và đồng hồ đo chuyển vị (để đo độ biến dạng của liên kết). Toàn bộ hệ thống phải được đặt đồng trục với chốt thép để tránh lực lệch tâm.
Gia tải: Tăng tải trọng từ từ theo từng cấp, giữ tải ở mỗi cấp trong một khoảng thời gian nhất định (ví dụ 2-5 phút) và ghi lại giá trị lực cũng như chuyển vị tương ứng. Quá trình này được lặp lại cho đến khi đạt được tải trọng thí nghiệm yêu cầu (thường bằng 1.2 – 1.5 lần tải trọng thiết kế) hoặc đến khi liên kết bị phá hoại.
Ghi chép và phân tích: Toàn bộ quá trình được ghi lại trong biên bản hiện trường. Kỹ sư sẽ vẽ biểu đồ quan hệ Lực – Chuyển vị để phân tích ứng xử của liên kết.

Kiểm tra không phá hủy (NDT – Non-Destructive Testing)

Đối với các kết cấu đặc biệt quan trọng, người ta có thể áp dụng thêm các phương pháp kiểm tra không phá hủy để phát hiện các khuyết tật ẩn bên trong chốt thép mà không làm hỏng chúng.

Kiểm tra siêu âm (Ultrasonic Testing): Dùng sóng siêu âm để phát hiện các vết nứt, rỗ khí bên trong thân chốt.
Kiểm tra từ tính (Magnetic Particle Testing): Dùng bột từ để phát hiện các vết nứt bề mặt và gần bề mặt.

Các phương pháp NDT thường mang tính bổ trợ, giúp sàng lọc và phát hiện sớm các vấn đề tiềm ẩn trước khi thực hiện thí nghiệm phá hủy tốn kém hơn.

Đọc Hiểu Kết Quả Thí Nghiệm: Những Con Số Biết Nói

Sau khi hoàn thành việc kiểm tra độ bền chốt thép liên kết, chúng ta sẽ có trong tay một loạt dữ liệu. Vậy làm sao để “giải mã” chúng? Một kết quả thí nghiệm được coi là ĐẠT khi thỏa mãn đồng thời các điều kiện sau:

Về cường độ: Tải trọng lớn nhất mà liên kết chịu được trong quá trình thí nghiệm phải lớn hơn hoặc bằng tải trọng thí nghiệm yêu cầu (Tải trọng thiết kế x Hệ số an toàn).
Về biến dạng: Chuyển vị của liên kết tại mức tải trọng thiết kế phải nằm trong giới hạn cho phép. Chuyển vị quá lớn, dù chưa bị phá hoại, cũng có thể làm cho kết cấu bị biến dạng, không còn làm việc đúng như tính toán.
Về độ ổn định: Sau khi dỡ tải, biến dạng dư (chuyển vị không phục hồi) của liên kết phải nhỏ. Điều này cho thấy liên kết vẫn làm việc trong miền đàn hồi.

Biểu đồ quan hệ Lực – Chuyển vị là công cụ mạnh mẽ nhất. Nhìn vào đó, kỹ sư có thể đánh giá được liên kết đang ở giai đoạn đàn hồi, chảy dẻo hay sắp bị phá hoại.

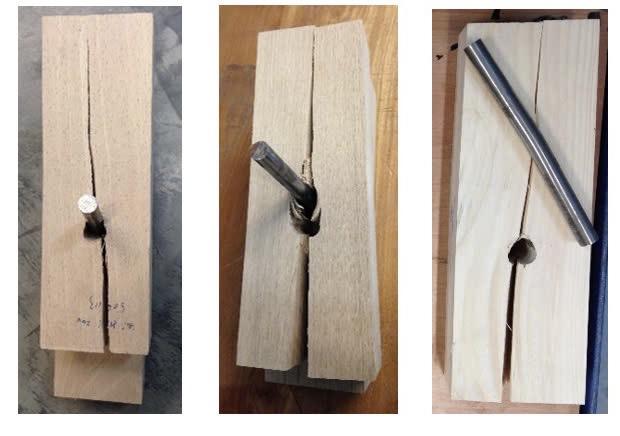

Biểu đồ phân tích kết quả thí nghiệm kiểm tra độ bền của chốt thép liên kết thể hiện mối quan hệ lực và chuyển vị

Những Sai Lầm Thường Gặp Cần Tránh Khi Thực Hiện Kiểm Tra

Quá trình kiểm tra đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt quy trình. Dưới đây là một vài sai lầm “chết người” mà tôi đã từng chứng kiến và bạn cần tuyệt đối tránh:

Thiết bị không được kiểm định: Kích thủy lực, đồng hồ đo áp, đồng hồ đo chuyển vị đều phải được kiểm định định kỳ. Sử dụng thiết bị sai số sẽ cho ra kết quả không đáng tin cậy.
Gá đặt thiết bị lệch tâm: Đây là lỗi phổ biến nhất. Lực kéo không đồng trục sẽ gây ra mô men uốn làm chốt thép bị phá hoại sớm ở tải trọng thấp hơn nhiều so với năng lực thực của nó.
Tăng tải quá nhanh hoặc không đều: Việc “đốt cháy giai đoạn” sẽ không cho phép chúng ta quan sát được ứng xử thực của liên kết dưới từng cấp tải.
Chọn mẫu không đại diện: Cố tình chọn những chốt thép ở vị trí dễ thi công, được làm cẩn thận để thí nghiệm sẽ cho kết quả đẹp nhưng không phản ánh được chất lượng chung của toàn bộ công trình.
Ghi chép số liệu cẩu thả: Sai một con số có thể dẫn đến một kết luận sai lầm hoàn toàn.

Hãy nhớ rằng, mục đích của việc kiểm tra là để tìm ra sự thật, chứ không phải để có một biên bản đẹp.

Câu Hỏi Thường Gặp (FAQ)

1. Tần suất kiểm tra độ bền chốt thép liên kết nên là bao nhiêu?
Thông thường, việc kiểm tra được thực hiện một lần cho mỗi lô vật liệu hoặc cho mỗi hạng mục công trình. Tỷ lệ mẫu thử thường là 1-2% tổng số lượng chốt thép được lắp đặt, nhưng không ít hơn 3 mẫu cho một khu vực. Tần suất cụ thể sẽ do thiết kế và chỉ dẫn kỹ thuật của dự án quy định.

2. Chi phí cho một lần kiểm tra có đắt không?
Chi phí phụ thuộc vào loại thí nghiệm (tại phòng hay hiện trường), số lượng mẫu và đơn vị thực hiện. Tuy nhiên, so với chi phí để khắc phục sự cố nếu công trình bị sụp đổ, thì chi phí cho việc kiểm tra là vô cùng nhỏ và hoàn toàn xứng đáng.

3. Ai là người có thẩm quyền thực hiện các thí nghiệm này?
Các thí nghiệm này phải được thực hiện bởi các đơn vị có chức năng, được trang bị đầy đủ thiết bị đã được kiểm định và có đội ngũ kỹ sư, thí nghiệm viên có chuyên môn, kinh nghiệm. Kết quả phải được thể hiện trong một báo cáo chính thức có dấu của đơn vị thí nghiệm.

4. Nếu kết quả kiểm tra không đạt thì phải làm gì?
Khi kết quả không đạt, cần phải thực hiện các bước sau: Tăng số lượng mẫu thí nghiệm để đánh giá lại; Tìm hiểu nguyên nhân (do vật liệu, do thi công hay do thiết kế); Đề xuất giải pháp xử lý, có thể là thay thế toàn bộ lô chốt thép, gia cố bổ sung hoặc thậm chí là tạm dừng thi công để đánh giá lại toàn bộ.

5. Có tiêu chuẩn Việt Nam nào quy định cụ thể về việc này không?
Hiện nay, việc thí nghiệm kéo nhổ tại hiện trường thường được áp dụng theo các chỉ dẫn kỹ thuật của từng dự án cụ thể, dựa trên các nguyên tắc chung của cơ học và tham khảo các tiêu chuẩn quốc tế như ASTM E488. Đối với thí nghiệm vật liệu trong phòng, các TCVN liên quan như TCVN 197:2002 là bắt buộc áp dụng.

Kết Bài

Như vậy, chúng ta đã cùng nhau đi qua một hành trình chi tiết để hiểu rõ hơn về tầm quan trọng và cách thức thực hiện việc kiểm tra độ bền chốt thép liên kết. Nó không phải là một công việc phức tạp như thiết kế một hệ thống nền móng, nhưng sự tỉ mỉ, cẩn trọng và trung thực trong từng bước thực hiện lại là yếu tố quyết định đến sự an toàn của cả một hệ thống lớn. Từ phòng thí nghiệm đến hiện trường, mỗi con số, mỗi biểu đồ đều là một bằng chứng không thể chối cãi về chất lượng công trình. Hy vọng rằng, bài viết này đã cung cấp cho bạn những kiến thức hữu ích và một cái nhìn sâu sắc hơn về công tác quan trọng này trong ngành Địa kỹ thuật. Hãy luôn nhớ rằng, trong xây dựng, không có chi tiết nào là quá nhỏ để bỏ qua.
