Tường chắn trọng lực
Kết cấu tường chắn đất: Giải pháp vững chắc cho mọi công trình
Bạn có bao giờ tự hỏi làm thế nào mà những con đường đèo dốc hay những khu đất lấn biển lại có thể đứng vững trước sức ép của đất đá và nước biển? Bí mật nằm ở những công trình địa kỹ thuật kỳ diệu, trong đó, Kết Cấu Tường Chắn đất đóng vai trò như những người hùng thầm lặng, bảo vệ sự ổn định và an toàn cho vô vàn dự án xây dựng. Trên hành trình khám phá thế giới Địa kỹ thuật công trình, chúng ta sẽ cùng nhau đi sâu vào tìm hiểu về loại kết cấu quan trọng này, từ những nguyên lý cơ bản cho đến những ứng dụng tiên tiến nhất, để thấy được sức mạnh và sự tinh tế đằng sau mỗi bức tường chắn đất vững chãi.
Địa kỹ thuật công trình: Nền tảng của mọi sự xây dựng
Trước khi đi sâu vào chủ đề Kết Cấu Tường Chắn đất, chúng ta cần hiểu rõ hơn về lĩnh vực Địa kỹ thuật công trình. Đây không chỉ là một bộ môn khoa học đơn thuần, mà còn là xương sống, là kim chỉ nam cho mọi hoạt động xây dựng. Nó nghiên cứu về hành vi của đất đá, làm sao để tận dụng được đặc tính của chúng một cách hiệu quả nhất, đồng thời giảm thiểu tối đa các rủi ro tiềm ẩn từ môi trường tự nhiên. Một công trình có vững chãi đến đâu, nếu nền móng không đảm bảo, mọi thứ đều có thể sụp đổ. Vì vậy, những kiến thức về Địa kỹ thuật công trình, bao gồm cả kết cấu tường chắn đất, là vô cùng thiết yếu.
Hiểu rõ về tường chắn đất: Khái niệm và Tầm quan trọng
Vậy, kết cấu tường chắn đất là gì? Đơn giản mà nói, nó là một cấu trúc được thiết kế để giữ đất hoặc vật liệu rời khác ở một độ cao nhất định, ngăn chặn sự sạt lở, xói mòn và đảm bảo sự ổn định cho các khu vực có sự chênh lệch độ cao đột ngột. Bạn có thể hình dung nó như một người giữ thăng bằng, luôn nỗ lực chống lại sức đẩy ngang của khối đất phía sau.
Tầm quan trọng của tường chắn đất là không thể phủ nhận trong các dự án hạ tầng giao thông (đường sá, hầm chui), công trình thủy lợi (đê, đập), công trình dân dụng (nhà cửa trên sườn dốc), và cả các dự án ven biển. Chúng không chỉ đảm bảo an toàn mà còn tối ưu hóa việc sử dụng diện tích đất, đặc biệt ở những nơi có địa hình phức tạp.
{width=800 height=419}
Các nguyên tắc cơ bản và lý thuyết nền tảng
Để thiết kế nên một bức tường chắn đất hiệu quả, các kỹ sư địa kỹ thuật phải dựa trên nhiều nguyên tắc và lý thuyết khoa học vững chắc.
Áp lực đất chủ động và bị động: Cuộc đối đầu không ngừng nghỉ
Đây là hai khái niệm cốt lõi khi nói về lực tác động lên tường chắn.
- Áp lực đất chủ động: Là lực đẩy ngang mà khối đất phía sau tác dụng lên tường. Nó có xu hướng làm cho tường bị trượt hoặc lật. Chúng ta cần tính toán và chống lại lực này.
- Áp lực đất bị động: Là lực mà đất phía trước tường (nếu có) hoặc lớp vật liệu đắp phía dưới có thể tạo ra để chống lại sự chuyển động của tường. Lực này đôi khi được tận dụng để tăng cường sự ổn định.
Tại sao ta cần quan tâm đến điều này? Hãy tưởng tượng bạn đang đẩy một chiếc tủ vào tường. Lực bạn tác dụng lên tủ chính là áp lực chủ động. Nếu có ai đó kéo chiếc tủ về phía họ, đó là lúc áp lực bị động phát huy tác dụng. Trong kết cấu tường chắn đất, sự cân bằng giữa hai loại áp lực này quyết định sự ổn định của toàn bộ công trình.
Độ ổn định của tường chắn đất: Ba bài toán lớn
Để đánh giá xem một bức tường chắn đất có đủ an toàn hay không, các kỹ sư thường xem xét ba bài toán ổn định chính:
- Ổn định trượt: Liệu tường có bị trượt theo phương ngang trên mặt trượt tiềm năng hay không? Chúng ta cần đảm bảo lực kháng trượt lớn hơn lực gây trượt.
- Ổn định lật: Liệu tường có bị lật về phía trước do moment gây ra bởi áp lực đất và trọng lượng bản thân hay không? Moment lật phải nhỏ hơn moment ổn định.
- Ổn định nền: Liệu nền đất dưới chân tường có đủ khả năng chịu tải trọng và không bị lún quá mức hay không? Điều này đặc biệt quan trọng với những khu vực có nền đất yếu.
Hệ thống thoát nước: Giữ cho tường “khô ráo”
Nước là một “kẻ thù” đáng gờm của tường chắn đất. Áp lực nước lỗ rỗng có thể làm tăng đáng kể áp lực đất, gây suy yếu khả năng chịu lực và dẫn đến các vấn đề về ổn định. Do đó, một hệ thống thoát nước hiệu quả là điều bắt buộc phải có. Nó bao gồm các lớp vật liệu thoát nước phía sau tường và các lỗ thoát nước (weep holes) trên mặt tường để nước có thể tự do chảy ra ngoài.
Các phương pháp khảo sát, thí nghiệm địa chất công trình
Trước khi xây dựng bất kỳ kết cấu tường chắn đất nào, việc khảo sát địa chất công trình là bước không thể thiếu. Chúng ta cần hiểu rõ “tính cách” của mảnh đất nơi công trình sẽ tọa lạc.
Khảo sát tại hiện trường
- Khoan địa chất: Lấy mẫu đất, đá từ các độ sâu khác nhau để phân tích trong phòng thí nghiệm.
- Thí nghiệm SPT (Standard Penetration Test): Xác định sức kháng xuyên của đất, cho biết mức độ chặt của đất rời hoặc cường độ của đất dính.
- Thí nghiệm CPT (Cone Penetration Test): Đo lường liên tục sức kháng xuyên và ma sát thành, cung cấp dữ liệu chi tiết về các lớp đất.
- Đo mực nước ngầm: Xác định độ sâu và dao động của mực nước ngầm.
Thí nghiệm trong phòng
- Phân tích thành phần hạt: Xác định loại đất (cát, sét, bột…).
- Thí nghiệm nén, cắt: Xác định các thông số sức chống cắt của đất (góc ma sát trong, lực dính).
- Thí nghiệm nén lún: Đánh giá khả năng lún của đất dưới tác dụng của tải trọng.
Những dữ liệu thu thập được từ các thí nghiệm này sẽ là cơ sở để kỹ sư lựa chọn loại tường chắn phù hợp và tính toán kích thước, cấu tạo chính xác.
Các loại kết cấu tường chắn đất phổ biến
Ngành Địa kỹ thuật công trình đã phát triển nhiều loại tường chắn khác nhau, mỗi loại có ưu điểm và ứng dụng riêng.
Tường chắn trọng lực
Đây là loại tường chắn “cổ điển” nhất, dựa hoàn toàn vào trọng lượng bản thân để chống lại áp lực đất. Chúng thường có tiết diện hình thang với đáy rộng và đỉnh hẹp.
- Ưu điểm: Cấu tạo đơn giản, thi công dễ dàng, phù hợp với các công trình có chiều cao không quá lớn và nền đất tốt.
- Nhược điểm: Tốn vật liệu, chiếm nhiều diện tích.
Tường chắn chữ L và chữ T (Tường chắn bê tông cốt thép toàn khối)
Loại tường này phổ biến trong xây dựng hiện đại. Chúng sử dụng bê tông cốt thép, với một “chân” (toe) phía trước và một “gót” (heel) phía sau để tăng cường khả năng chịu lực và sự ổn định.
- Ưu điểm: Tiết kiệm vật liệu hơn tường trọng lực, khả năng chịu lực tốt, có thể áp dụng cho tường cao hơn.
- Nhược điểm: Yêu cầu kỹ thuật thi công cao hơn, cần có nền đất đủ tốt để neo chân tường.
Khi nói đến kết cấu tường chắn đất bằng bê tông cốt thép, chúng ta không thể không nhắc đến tường chắn đất bê tông cốt thép. Loại tường này là một giải pháp hiệu quả cho nhiều dự án, đảm bảo sự an toàn và bền vững theo thời gian.
Tường chắn có cốt (Reinforced Soil Walls)
Đây là một bước tiến đột phá trong công nghệ tường chắn. Thay vì dùng khối bê tông đặc, tường chắn có cốt sử dụng các lớp đất được gia cố bằng các vật liệu như lưới địa kỹ thuật, vải địa kỹ thuật hoặc các dải thép.
- Ưu điểm: Rất linh hoạt, thi công nhanh, tiết kiệm chi phí, thân thiện với môi trường, phù hợp với nhiều loại địa hình và điều kiện nền đất. Đặc biệt, loại tường này có thể dễ dàng điều chỉnh hình dạng và độ cao.
- Nhược điểm: Yêu cầu quy trình thi công và kiểm soát chất lượng chặt chẽ.

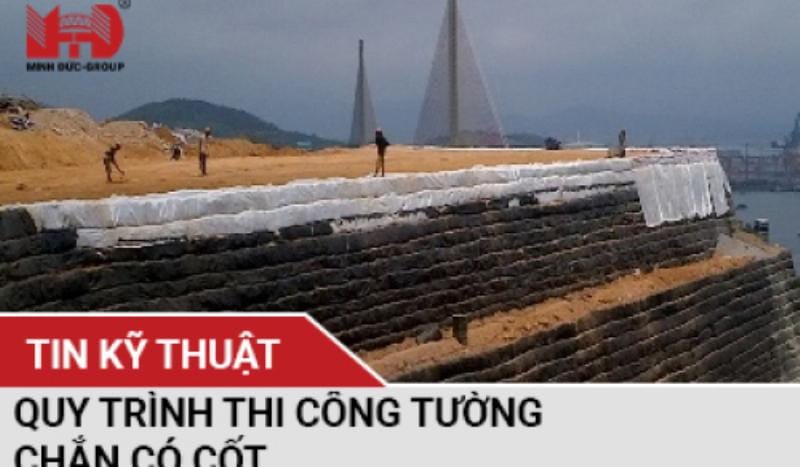

Tường chắn đất có cốt (MSE Wall) đang được thi công tại một dự án xây dựng ở Việt Nam, thể hiện các lớp gia cố và mặt panel phía trước
Trong lĩnh vực này, tường chắn đất có cốt đang ngày càng khẳng định vị thế của mình. Chúng mang đến giải pháp thi công hiệu quả, giảm thiểu tác động đến môi trường và cho phép xây dựng trên những khu vực trước đây là thách thức.
Tường chắn Geosynthetic (Tường chắn lưới địa kỹ thuật)
Tương tự như tường chắn có cốt, nhưng sử dụng chủ yếu lưới địa kỹ thuật làm vật liệu gia cố.
Tường chắn cọc (Sheet Pile Walls)
Thường được sử dụng trong các công trình thủy lợi, cảng biển để ngăn nước. Chúng tạo thành một hàng rào liên tục dưới lòng đất.
Tường chắn Module (Segmental Walls)
Sử dụng các khối bê tông đúc sẵn lắp ghép lại với nhau, tạo thành một bề mặt hoàn thiện thẩm mỹ.
Cấu tạo tường chắn đất: Những thành phần không thể thiếu
Một kết cấu tường chắn đất hoàn chỉnh thường bao gồm các bộ phận sau:
- Phần tường chính: Bộ phận chịu lực trực tiếp để giữ đất. Tùy loại tường mà nó có thể là bê tông khối, bê tông cốt thép, hoặc các tấm module.
- Lớp đệm phía sau tường (Backfill): Là lớp đất hoặc vật liệu rời được đắp phía sau tường. Chất lượng của lớp đệm này rất quan trọng, thường yêu cầu vật liệu thoát nước tốt.
- Hệ thống thoát nước: Bao gồm lớp thoát nước phía sau tường và các lỗ thoát nước trên mặt tường (weep holes) để nước có thể chảy ra ngoài, giảm áp lực nước lỗ rỗng.
- Lớp gia cố (đối với tường chắn có cốt): Các lớp vật liệu như lưới địa kỹ thuật, vải địa kỹ thuật hoặc dải thép được bố trí xen kẽ với lớp đệm để tăng cường sức bền tổng thể của khối đất.
- Mặt ngoài (Facing): Bề mặt phía trước của tường chắn, có thể là bê tông trần, các tấm panel đúc sẵn, hoặc đá ốp để tăng tính thẩm mỹ.
Hiểu rõ về cấu tạo tường chắn đất sẽ giúp chúng ta đánh giá được sự phức tạp và các yếu tố cần lưu ý khi thiết kế cũng như thi công.
Ứng dụng thực tế của kết cấu tường chắn đất tại Việt Nam
Tại Việt Nam, với địa hình đa dạng từ đồng bằng ven biển đến miền núi, tường chắn đất đóng vai trò cực kỳ quan trọng trong nhiều dự án lớn nhỏ.
- Giao thông: Xây dựng đường cao tốc, đường sắt qua các vùng đồi núi đòi hỏi các đoạn tường chắn cao để giữ mái dốc. Các công trình như hầm chui, cầu vượt cũng thường xuyên sử dụng tường chắn đất để giữ ổn định.
- Thủy lợi và phòng chống thiên tai: Các hệ thống đê, kè sông, kè biển đều dựa vào các giải pháp tường chắn để chống xói lở và bảo vệ vùng đất.
- Xây dựng dân dụng: Tại các khu đô thị có mật độ dân cư cao, việc xây dựng trên các khu đất có độ dốc lớn là điều không hiếm gặp. Tường chắn đất giúp tạo mặt bằng để xây dựng nhà ở, chung cư, đảm bảo an toàn cho công trình và người sử dụng.
- Công trình công nghiệp: Các nhà máy, kho bãi thường cần mặt bằng phẳng, đôi khi phải xây dựng tường chắn để tạo các tầng cao độ khác nhau.
Bạn có thể thấy những bức tường chắn đất này ở khắp mọi nơi, từ những con đường bạn đi qua hàng ngày đến những dự án lớn đang thay đổi diện mạo đô thị.
Một ví dụ điển hình về ứng dụng tường chắn hiện đại là công nghệ tường chắn MSE (Mechanically Stabilized Earth). Đây là một giải pháp hiệu quả, có tính kinh tế cao và cho phép thi công nhanh chóng, đã được áp dụng rộng rãi trong nhiều dự án giao thông tại Việt Nam, mang lại sự ổn định và an toàn cho các công trình đường bộ, cầu vượt.
Thách thức, cơ hội và xu hướng phát triển
Ngành Địa kỹ thuật công trình, bao gồm cả mảng kết cấu tường chắn đất, luôn đối mặt với những thách thức và cũng mở ra nhiều cơ hội phát triển.
Thách thức
- Điều kiện địa chất phức tạp: Việt Nam có nhiều vùng đất yếu, nền đất biến đổi, gây khó khăn cho việc thiết kế và thi công tường chắn.
- Biến đổi khí hậu: Mực nước biển dâng, mưa lớn bất thường gia tăng áp lực lên hệ thống tường chắn ven biển và sông ngòi.
- Yêu cầu về thẩm mỹ: Bên cạnh chức năng, người ta ngày càng yêu cầu tường chắn phải đẹp, hài hòa với cảnh quan.
- Chi phí xây dựng: Đảm bảo hiệu quả kinh tế luôn là bài toán nan giải.
Cơ hội và xu hướng
- Vật liệu mới và công nghệ tiên tiến: Sự phát triển của các vật liệu địa kỹ thuật (lưới, vải địa kỹ thuật, cốt liệu gia cường) mở ra những giải pháp tường chắn nhẹ hơn, bền hơn và hiệu quả hơn.
- Thiết kế thông minh: Sử dụng phần mềm mô phỏng tiên tiến để tối ưu hóa thiết kế, giảm thiểu rủi ro và chi phí.
- Tường chắn xanh: Kết hợp yếu tố cây xanh vào thiết kế tường chắn, vừa tăng cường thẩm mỹ, vừa góp phần bảo vệ môi trường.
- Tái sử dụng vật liệu: Nghiên cứu sử dụng các vật liệu tái chế trong cấu tạo tường chắn để giảm thiểu tác động môi trường và chi phí.
- Số hóa trong Địa kỹ thuật: Ứng dụng BIM (Building Information Modeling) và các công nghệ số khác để quản lý dự án tường chắn hiệu quả hơn.
Câu hỏi đặt ra là: “Làm thế nào để chúng ta tiếp tục cải tiến và áp dụng những công nghệ mới nhất vào các dự án kết cấu tường chắn đất tại Việt Nam?” Đó là một hành trình liên tục học hỏi và đổi mới.
Ai là người chịu trách nhiệm chính cho sự ổn định của tường chắn đất?
Kỹ sư địa kỹ thuật là người chịu trách nhiệm chính. Họ thực hiện khảo sát, phân tích, thiết kế và giám sát thi công để đảm bảo kết cấu tường chắn đất đáp ứng các tiêu chuẩn an toàn và kỹ thuật.
Khi nào thì một bức tường chắn đất được coi là không ổn định?
Một bức tường chắn đất được coi là không ổn định khi nó có nguy cơ bị trượt, lật, hoặc nền đất dưới nó bị phá hoại do quá tải, dẫn đến sụp đổ hoặc biến dạng nguy hiểm.
Làm thế nào để khắc phục tình trạng tường chắn đất bị hư hỏng?
Việc khắc phục tùy thuộc vào mức độ hư hỏng. Nó có thể bao gồm việc gia cố lại nền móng, gia cường thêm vật liệu, cải thiện hệ thống thoát nước, hoặc thậm chí là xây dựng lại một phần hoặc toàn bộ bức tường.
Tường chắn đất có cần bảo trì định kỳ không?
Có, tường chắn đất cần được kiểm tra và bảo trì định kỳ để phát hiện sớm các dấu hiệu hư hỏng tiềm ẩn, đảm bảo hoạt động ổn định và kéo dài tuổi thọ công trình.
Có những yếu tố nào ảnh hưởng đến chi phí xây dựng tường chắn đất?
Chi phí phụ thuộc vào nhiều yếu tố như chiều cao và chiều dài tường, loại kết cấu, điều kiện địa chất nền đất, chi phí vật liệu, nhân công, và yêu cầu về thẩm mỹ.
Kết luận
Qua hành trình khám phá kết cấu tường chắn đất, chúng ta đã thấy được sự kỳ diệu của khoa học kỹ thuật trong việc chinh phục và làm chủ địa hình. Từ những nguyên lý cơ bản về áp lực đất đến các giải pháp thiết kế hiện đại, tường chắn đất là minh chứng cho khả năng sáng tạo và ứng dụng thực tiễn của ngành Địa kỹ thuật công trình. Với sự phát triển không ngừng của công nghệ và vật liệu, tương lai của tường chắn đất hứa hẹn sẽ còn mang đến nhiều giải pháp đột phá, góp phần kiến tạo nên những công trình bền vững, an toàn và thẩm mỹ hơn cho đất nước. Hãy cùng nhau tiếp tục tìm hiểu và chia sẻ những kiến thức quý giá này để xây dựng một tương lai vững chắc hơn.
