Hướng Dẫn Vẽ AutoCAD 3D Chi Tiết Cho Người Mới Bắt Đầu

Để bắt đầu hành trình thiết kế 3D trong AutoCAD, việc chuyển đổi giao diện làm việc từ 2D sang 3D là bước đầu tiên và vô cùng quan trọng.

Chuyển đổi giao diện AutoCAD từ 2D sang 3D

Sau khi thực hiện thao tác này, thanh Ribbon của AutoCAD sẽ hiển thị các thẻ lệnh chuyên biệt cho thiết kế 3D, bao gồm các nhóm chức năng như Home, Visualize, Insert, View, Manage, Output, Add-ins, Collaborate, Express tools và Featured Apps. Sự phân chia này giúp bạn dễ dàng tìm kiếm và sử dụng các công cụ dựng hình 3D.

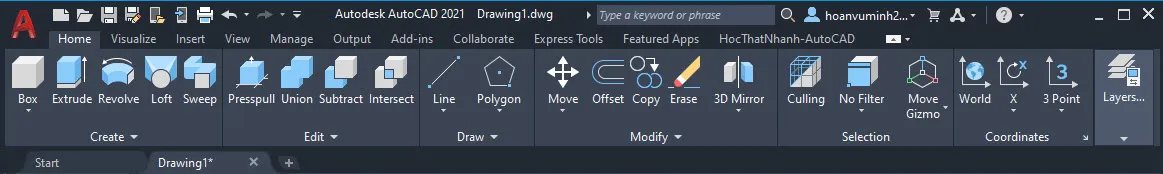

Giao diện Ribbon AutoCAD 3D

Trong môi trường thiết kế 3D, các công cụ dựng hình và chỉnh sửa sẽ tập trung vào hai nhóm chính là Create (Tạo mới) và Edit (Chỉnh sửa), thay vì nhóm Draw và Modify như trong bản vẽ 2D.

Các Lệnh Dựng Hình Khối 3D Cơ Bản Trong AutoCAD

Dưới đây là giới thiệu chi tiết về một số lệnh dựng hình khối 3D phổ biến và mạnh mẽ nhất trong AutoCAD:

1. Lệnh Box:

Lệnh Box cho phép bạn tạo ra các khối hộp 3D với các kích thước tùy chỉnh về chiều dài, chiều rộng và chiều cao.

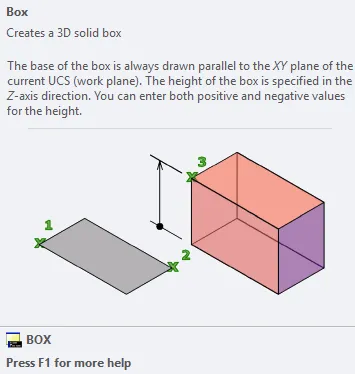

Dựng khối hộp 3D bằng lệnh Box trong AutoCAD

Ngoài lệnh Box cơ bản, trong menu lệnh này còn cung cấp nhiều hình dạng khối khác nhau để bạn lựa chọn, bao gồm:

• Cylinder: Tạo khối trụ.
• Cone: Tạo khối nón.
• Sphere: Tạo hình cầu.
• Pyramid: Tạo khối đa diện có đáy là đa giác và các mặt bên là tam giác gặp nhau tại đỉnh (tương tự kim tự tháp).
• Wedge: Tạo khối nêm.
• Torus: Tạo khối dạng vòng xuyến (bánh xe).
• Polysolid: Tạo các khối có biên dạng là đường polyline và mặt cắt ngang hình chữ nhật.

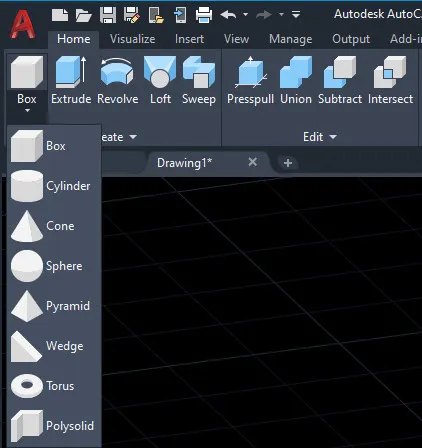

Các hình dạng khối cơ bản trong AutoCAD 3D

2. Lệnh Extrude:

Lệnh Extrude (tắt là EXT) là một công cụ mạnh mẽ để biến các đối tượng hoặc đường vẽ 2D thành các khối hoặc bề mặt 3D bằng cách kéo dài chúng theo một hướng nhất định.

Sử dụng lệnh Extrude để tạo khối 3D từ hình 2D trong AutoCAD

3. Lệnh Revolve:

Lệnh Revolve cho phép bạn tạo ra các khối tròn xoay bằng cách xoay một đối tượng 2D quanh một trục nằm trên cùng một mặt phẳng với đối tượng đó. Nếu đối tượng 2D có biên dạng khép kín, bạn có thể tạo ra khối rắn (solid) hoặc mặt (surface). Ngược lại, nếu biên dạng hở, chỉ có thể tạo thành bề mặt (surface).

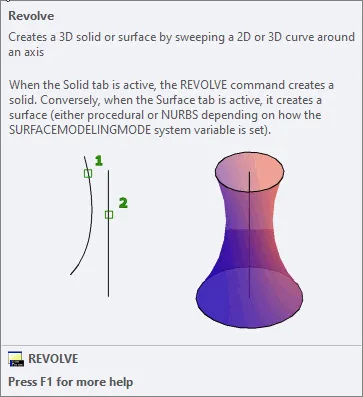

Dựng hình khối tròn xoay bằng lệnh Revolve trong AutoCAD

4. Lệnh Loft:

Lệnh Loft là công cụ để tạo khối hoặc bề mặt 3D bằng cách xác định một loạt các mặt cắt. Các mặt cắt này có thể mở hoặc đóng, kín hoặc rỗng, phẳng hoặc không phẳng. Kết quả đầu ra sẽ phụ thuộc vào các mặt cắt được chỉ định và chế độ Mode bạn chọn.

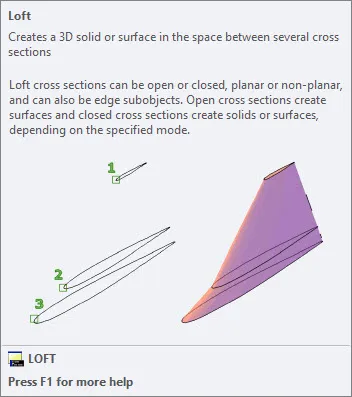

Tạo khối 3D phức tạp với lệnh Loft trong AutoCAD

5. Lệnh Sweep:

Lệnh Sweep được sử dụng để tạo ra các khối đặc hoặc bề mặt dọc theo một đường dẫn (path) đã được xác định trước. Thao tác này bao gồm hai bước chính: chọn biên dạng và chọn đường dẫn để tạo khối.

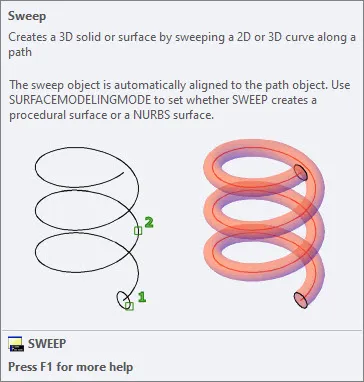

Sử dụng lệnh Sweep để tạo khối dọc theo đường dẫn trong AutoCAD

6. Lệnh Presspull:

Lệnh Presspull cho phép bạn tạo vật rắn hoặc bề mặt 3D bằng cách nhấp vào biên dạng của đối tượng. Lệnh này thường được sử dụng để thay đổi kích thước của khối hoặc mặt 3D theo các phương khác nhau sau khi đã sử dụng lệnh Extrude, có chức năng tương tự như lệnh Stretch trong môi trường 2D.

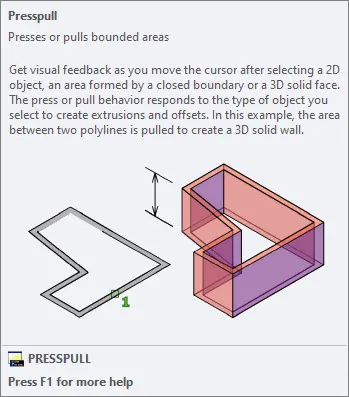

Điều chỉnh khối 3D với lệnh Presspull trong AutoCAD

7. Lệnh Union:

Lệnh Union (tắt là UNI) được dùng để kết hợp nhiều đối tượng bề mặt hoặc khối thành một đối tượng duy nhất, thực hiện phép cộng đối tượng.

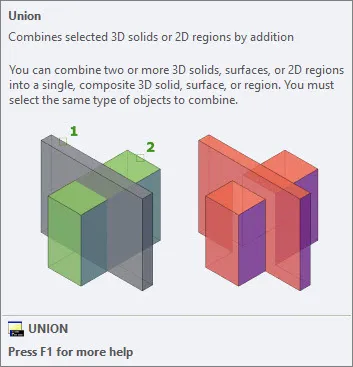

Kết hợp các đối tượng 3D bằng lệnh Union trong AutoCAD

8. Lệnh Subtract:

Lệnh Subtract (tắt là SU) cho phép bạn tạo ra một đối tượng mới bằng cách loại bỏ phần giao nhau giữa đối tượng gốc và các đối tượng được chọn, thực hiện phép trừ đối tượng.

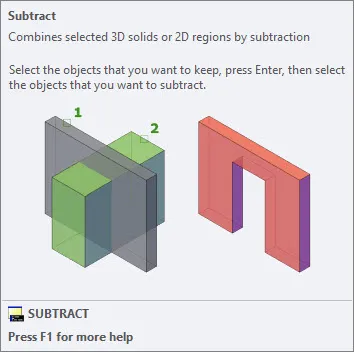

Cắt bỏ phần giao nhau bằng lệnh Subtract trong AutoCAD

9. Lệnh Intersect:

Lệnh Intersect (tắt là IN) được sử dụng để tạo ra một đối tượng mới bằng cách giữ lại phần giao nhau giữa các đối tượng được chọn.

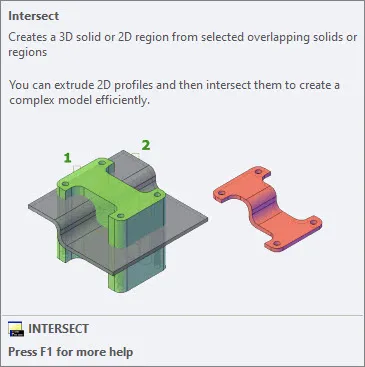

Tìm phần giao nhau của các đối tượng bằng lệnh Intersect trong AutoCAD

Việc làm quen và thành thạo các lệnh này sẽ là nền tảng vững chắc giúp bạn dễ dàng tiếp cận và làm chủ các phần mềm thiết kế 3D chuyên nghiệp khác như Revit, bởi nhiều khái niệm và thao tác sẽ có sự tương đồng.
