Hướng Dẫn CAD 3D Toàn Diện: Từ Cơ Bản Đến Nâng Cao

Dựng mô hình 3D trong AutoCAD (CAD) là một kỹ năng nền tảng và vô cùng giá trị trong các lĩnh vực thiết kế kỹ thuật, kiến trúc, xây dựng và sản xuất. Với phần mềm AutoCAD 3D, người dùng có thể biến những ý tưởng phức tạp thành các mô hình ba chiều chính xác, sống động và dễ hình dung. Bài viết này cung cấp một Hướng Dẫn Cad 3d chi tiết, giúp bạn nắm vững các bước từ cơ bản đến nâng cao để tự tin tạo ra các thiết kế 3D chuyên nghiệp.

Tổng Quan Về Dựng 3D Trong CAD

AutoCAD từ lâu đã khẳng định vị thế là phần mềm hàng đầu trong lĩnh vực thiết kế và dựng hình 3D. Khả năng dựng 3D trong CAD mang lại nhiều lợi ích thiết thực, cho phép người dùng:

Tạo các mô hình 3D AutoCAD chi tiết từ bản vẽ 2D.
Chỉnh sửa, tối ưu hóa và phát triển các ý tưởng thiết kế.
Trình bày và kết xuất (render) mô hình với hiệu ứng chân thực, giúp khách hàng và đối tác dễ dàng hình dung sản phẩm cuối cùng.
Quản lý bản vẽ một cách chuyên nghiệp, tạo nền tảng vững chắc cho quá trình sản xuất và thi công thực tế.

Kỹ năng thiết kế 3D với AutoCAD phù hợp và cần thiết cho nhiều chuyên ngành:

Kiến trúc & Xây dựng: Mô phỏng các công trình kiến trúc, quy hoạch không gian, thiết kế kết cấu, chi tiết xây dựng.
Cơ khí & Chế tạo: Thiết kế chi tiết máy, lắp ráp linh kiện, mô phỏng hoạt động cơ khí.
Nội thất: Tạo các mô hình đồ dùng nội thất, bố trí không gian sống và làm việc.
Quy hoạch: Lên kế hoạch và mô phỏng các dự án quy hoạch đô thị, cảnh quan.
Điện: Thiết kế hệ thống đường ống, dây điện trong không gian 3D.

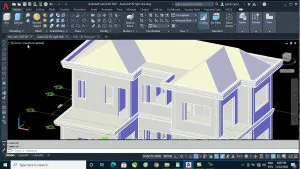

Mô hình 3D được dựng trong AutoCAD, thể hiện khả năng thiết kế kiến trúc và cơ khí.

Tại sao nên học AutoCAD 3D?

Việc thành thạo AutoCAD 3D không chỉ dừng lại ở việc tạo ra các mô hình kỹ thuật, mà còn là công cụ mạnh mẽ để bạn trình bày ý tưởng một cách trực quan, sinh động và thuyết phục. Dưới đây là những lợi ích cốt lõi khi bạn đầu tư vào kỹ năng Hướng Dẫn Cad 3d:

Tăng hiệu quả và tốc độ làm việc: Với bộ công cụ và lệnh 3D mạnh mẽ của AutoCAD, bạn có thể nhanh chóng tạo ra các thiết kế phức tạp, tiết kiệm đáng kể thời gian so với phương pháp 2D truyền thống.
Cải thiện tính chính xác và giảm thiểu sai sót: Các tính năng đo lường, phân tích và quản lý mô hình 3D giúp đảm bảo độ chính xác cao nhất cho mọi thiết kế, từ đó giảm thiểu rủi ro và chi phí phát sinh trong quá trình sản xuất hoặc thi công.
Nâng cao khả năng trình bày và truyền đạt ý tưởng: AutoCAD 3D cho phép bạn áp dụng vật liệu, ánh sáng, màu sắc để tạo ra những hình ảnh render chân thực, giúp khách hàng và đối tác dễ dàng hình dung và đánh giá thiết kế. Điều này đặc biệt quan trọng trong việc thuyết trình dự án.
Mở rộng cơ hội nghề nghiệp: Kỹ năng tự học AutoCAD 3D là một lợi thế cạnh tranh lớn trên thị trường lao động. Nó mở ra nhiều cơ hội việc làm trong các ngành nghề đòi hỏi khả năng thiết kế và mô hình hóa 3D như kiến trúc sư, kỹ sư cơ khí, thiết kế nội thất, thiết kế sản phẩm, v.v.

Bắt đầu với AutoCAD 3D

Làm quen với giao diện AutoCAD 3D

Để khởi đầu hành trình hướng dẫn CAD 3D, việc làm quen và tùy chỉnh giao diện là bước đầu tiên và quan trọng. Giao diện AutoCAD 3D được thiết kế để tối ưu hóa quy trình làm việc 3D, bao gồm các thành phần chính:

Thanh công cụ (Ribbon): Tổ chức các lệnh theo nhóm chức năng như Home, Solid, Mesh, Surface, Visualize. Đây là nơi bạn sẽ tìm thấy hầu hết các lệnh để dựng hình 3D trong CAD.
Cửa sổ đồ họa (Drawing Area): Khu vực làm việc chính để bạn tạo, xem và chỉnh sửa các mô hình 3D AutoCAD.
Dòng lệnh (Command Line): Nơi nhập các lệnh trực tiếp và nhận phản hồi từ phần mềm. Rất hữu ích cho người dùng nâng cao.
Thanh công cụ truy cập nhanh (Quick Access Toolbar): Chứa các lệnh thường dùng như Save, Undo, Redo.
Biểu tượng hệ tọa độ người dùng (UCS Icon): Hiển thị hệ tọa độ hiện tại, giúp định hướng trong không gian 3D.
ViewCube và Navigation Bar: Các công cụ giúp điều hướng và thay đổi góc nhìn của mô hình 3D một cách dễ dàng.

Lời khuyên hữu ích: Bạn hoàn toàn có thể tùy chỉnh giao diện AutoCAD 3D theo sở thích và thói quen làm việc của mình bằng lệnh CUI (Customize User Interface). Việc này giúp tăng cường đáng kể hiệu quả khi học AutoCAD 3D.

Hệ tọa độ trong AutoCAD 3D

Hệ tọa độ là nền tảng cốt lõi khi làm việc với không gian 3D trong AutoCAD. Hiểu rõ và biết cách thiết lập hệ tọa độ sẽ giúp bạn làm việc chính xác và hiệu quả.

Các loại hệ tọa độ chính

Hệ tọa độ thế giới (WCS – World Coordinate System): Đây là hệ tọa độ mặc định và cố định của AutoCAD, không thể thay đổi. Nó là gốc rạ cho mọi đối tượng trong bản vẽ.
Hệ tọa độ người dùng (UCS – User Coordinate System): UCS cho phép bạn định nghĩa một hệ tọa độ mới tại bất kỳ vị trí và hướng nào trong không gian. Điều này cực kỳ hữu ích khi bạn cần vẽ hoặc chỉnh sửa trên một mặt phẳng nghiêng hoặc không nằm trên các mặt phẳng X-Y, Y-Z, Z-X mặc định.

Cách thiết lập và sử dụng hệ tọa độ

Thiết lập UCS mới: Sử dụng lệnh UCS. Bạn có thể đặt UCS dựa trên ba điểm (3POINT), theo một đối tượng (OBJECT), theo trục Z (ZAXIS), hoặc theo một mặt phẳng (FACE).
Chuyển đổi giữa UCS và WCS: Để trở về WCS, nhập lệnh UCS và chọn World hoặc W. Để quay lại UCS trước đó, nhập UCS và chọn Previous.
Lưu UCS: Bạn có thể lưu các UCS tùy chỉnh bằng lệnh UCS, Save để dễ dàng truy cập và sử dụng lại sau này cho các tác vụ lặp lại trong quá trình hướng dẫn CAD 3D.
Thực hành: Hãy thử dùng lệnh 3POINT để thiết lập một UCS trên một mặt phẳng nghiêng của một khối hộp, sau đó vẽ một hình tròn trên mặt phẳng đó để cảm nhận sự linh hoạt của UCS.

Vẽ hình khối 3D cơ bản trong AutoCAD

Khi đã nắm vững giao diện và hệ tọa độ, bạn có thể bắt đầu tạo ra các hình khối 3D đầu tiên. AutoCAD cung cấp một loạt các lệnh cơ bản để tạo các hình học 3D nguyên thủy.

Các lệnh tạo hình khối 3D cơ bản

BOX (Hộp): Tạo hình hộp chữ nhật hoặc hình lập phương.
- Nhập lệnh BOX, xác định điểm góc đầu tiên, sau đó nhập kích thước theo chiều dài, rộng, cao hoặc xác định điểm góc đối diện.
SPHERE (Cầu): Tạo hình cầu.
- Nhập lệnh SPHERE, chọn tâm của hình cầu, sau đó nhập bán kính.
CYLINDER (Trụ): Tạo hình trụ.
- Nhập lệnh CYLINDER, chọn tâm của đáy, nhập bán kính đáy, sau đó nhập chiều cao của trụ.
CONE (Nón): Tạo hình nón.
- Nhập lệnh CONE, chọn tâm của đáy, nhập bán kính đáy, sau đó nhập chiều cao của nón.
PYRAMID (Chóp): Tạo hình chóp với đáy là đa giác đều hoặc không đều.
- Nhập lệnh PYRAMID, chọn tâm đáy, xác định số cạnh của đáy, sau đó nhập kích thước đáy và chiều cao.

Thực hành với các hình khối cơ bản

Hãy thực hành bằng cách tạo ra một mô hình đơn giản sử dụng nhiều hình khối cơ bản. Sau đó, sử dụng các lệnh chỉnh sửa 3D phổ biến như MOVE (di chuyển), ROTATE (xoay), và SCALE (thay đổi kích thước) để sắp xếp và điều chỉnh các hình khối này, bắt đầu làm quen với thao tác trên mô hình 3D AutoCAD.

Chỉnh sửa hình khối 3D nâng cao

Để từ các hình khối cơ bản tạo ra các thiết kế 3D với AutoCAD phức tạp hơn, bạn sẽ cần đến các lệnh chỉnh sửa mạnh mẽ. Đây là phần quan trọng trong bất kỳ hướng dẫn CAD 3D nào.

Các lệnh chỉnh sửa 3D phổ biến

EXTRUDE (Đùn khối): Kéo dài một đối tượng 2D (ví dụ: hình chữ nhật, hình tròn) dọc theo một đường thẳng hoặc một đường dẫn để tạo thành khối 3D.
- Chọn đối tượng 2D cần đùn, nhập lệnh EXTRUDE, sau đó nhập chiều cao hoặc chọn đường dẫn.
REVOLVE (Xoay khối): Quay một đối tượng 2D (ví dụ: một mặt cắt) xung quanh một trục để tạo thành khối tròn xoay.
- Chọn đối tượng 2D, nhập lệnh REVOLVE, chọn trục quay và góc quay (thường là 360 độ).
UNION (Hợp nhất): Kết hợp nhiều hình khối 3D riêng biệt thành một khối duy nhất. Điều này hữu ích khi bạn muốn tạo ra một đối tượng liền mạch từ nhiều phần.
- Chọn tất cả các khối cần hợp nhất, sau đó nhập lệnh UNION.
SUBTRACT (Trừ khối): Loại bỏ một phần của khối này khỏi một khối khác. Đây là lệnh rất quan trọng để tạo các lỗ, rãnh hoặc các hình dạng phức tạp bằng cách “cắt” từ một khối lớn hơn.
- Chọn khối chính (khối bạn muốn giữ), nhập lệnh SUBTRACT, sau đó chọn các khối bạn muốn loại bỏ.
SLICE (Cắt lát): Cắt một hình khối 3D thành hai hoặc nhiều phần bằng một mặt phẳng.
- Chọn khối cần cắt, nhập lệnh SLICE, sau đó xác định mặt phẳng cắt (ví dụ: theo 3 điểm, theo một đối tượng, hoặc theo mặt phẳng X-Y, Y-Z, Z-X).

Các lệnh nâng cao khác

Để tạo ra các mô hình 3D AutoCAD phức tạp hơn, bạn có thể khám phá thêm các lệnh như:

SWEEP: Kéo dài một mặt cắt 2D dọc theo một đường dẫn 3D.
LOFT: Tạo một khối 3D bằng cách kết nối nhiều mặt cắt 2D khác nhau.
PRESSPULL: Kéo hoặc đẩy một vùng giới hạn để tạo hoặc chỉnh sửa khối 3D một cách nhanh chóng.

Quản lý và trình bày bản vẽ 3D chuyên nghiệp

Một phần quan trọng của hướng dẫn CAD 3D là cách quản lý và trình bày bản vẽ sao cho rõ ràng và hiệu quả, đặc biệt khi chuẩn bị cho in ấn hoặc xuất bản.

Sử dụng lớp (Layer) hiệu quả

Tạo các lớp riêng biệt cho từng loại đối tượng (ví dụ: tường, cửa sổ, đồ nội thất, kết cấu, kích thước) bằng lệnh LAYER (hoặc LA).
Đặt tên lớp rõ ràng và sử dụng màu sắc, kiểu đường khác nhau để dễ dàng phân biệt và quản lý.
Sử dụng tính năng đóng/mở, khóa/mở khóa, đóng băng/mở đóng băng lớp để kiểm soát hiển thị và chỉnh sửa.

Sử dụng bố cục (Layout) và vùng nhìn (Viewport)

Sử dụng lệnh LAYOUT để tạo các trang in (sheet) với các cài đặt khác nhau (khổ giấy, tỷ lệ).
Trong mỗi layout, sử dụng MV (Make Viewports) để tạo các vùng nhìn hiển thị các góc độ khác nhau của mô hình 3D AutoCAD.
Thiết lập tỷ lệ cho từng viewport một cách chính xác (ví dụ: 1:50, 1:100) để đảm bảo bản vẽ được in đúng kích thước.

In bản vẽ 3D

Sử dụng lệnh PLOT (hoặc PRINT) để in bản vẽ từ các layout đã thiết lập.
Đảm bảo cấu hình đúng máy in, khổ giấy, vùng in và đặc biệt là bảng kiểu in (Plot Style Table – .ctb hoặc .stb) để kiểm soát độ dày nét và màu sắc khi in.

Áp dụng màu sắc, chất liệu và hiệu ứng render

Để mô hình 3D AutoCAD của bạn trở nên sống động và chân thực hơn, việc áp dụng màu sắc, chất liệu và thiết lập ánh sáng là không thể thiếu.

Màu sắc:
- Sử dụng lệnh COLOR hoặc truy cập bảng Properties để gán màu cho từng đối tượng hoặc theo lớp.
Chất liệu (Materials):
- Sử dụng lệnh MATERIALSBROWSER để mở thư viện vật liệu. AutoCAD cung cấp một thư viện phong phú các chất liệu (gỗ, kim loại, kính, bê tông, v.v.).
- Bạn cũng có thể tự tạo hoặc chỉnh sửa chất liệu để phù hợp với yêu cầu thiết kế cụ thể của thiết kế 3D với AutoCAD.
Ánh sáng và bóng (Lights & Shadows):
- Dùng lệnh LIGHT để thêm các nguồn sáng vào mô hình (ví dụ: điểm sáng, ánh sáng mặt trời, ánh sáng định hướng).
- Thiết lập cường độ, màu sắc và vị trí của nguồn sáng để tạo hiệu ứng ánh sáng và bóng đổ chân thực.
Render (Kết xuất):
- Sau khi đã thiết lập vật liệu và ánh sáng, sử dụng lệnh RENDER để tạo ra một hình ảnh chân thực của mô hình 3D. Bạn có thể tùy chỉnh chất lượng render để có kết quả tốt nhất. Việc này biến hướng dẫn CAD 3D của bạn thành những sản phẩm trực quan.

Thực hành và các dự án thực tế với CAD 3D

Lý thuyết là nền tảng, nhưng thực hành mới là yếu tố quyết định để bạn thành thạo AutoCAD 3D.

Bài tập cơ bản

Thiết kế một ngôi nhà đơn giản: Sử dụng các lệnh BOX, EXTRUDE, SUBTRACT để tạo tường, cửa sổ, cửa ra vào và mái nhà. Đây là bài tập kinh điển trong mọi hướng dẫn CAD 3D.
Mô hình hóa một chiếc bàn hoặc ghế: Kết hợp các hình khối cơ bản và lệnh chỉnh sửa để tạo ra các chi tiết nội thất.

Dự án nâng cao

Thiết kế chi tiết máy móc phức tạp: Áp dụng các lệnh như SWEEP, LOFT, REVOLVE và các thao tác Boolean (UNION, SUBTRACT, INTERSECT) để tạo ra các bộ phận cơ khí có hình dạng phức tạp, ví dụ: bánh răng, trục khuỷu.
Mô hình hóa một công trình kiến trúc chi tiết: Từ bản vẽ 2D mặt bằng, mặt đứng, sử dụng kỹ năng dựng hình 3D trong CAD để dựng lên một công trình hoàn chỉnh với các chi tiết về cửa sổ, ban công, mái ngói.
Tạo bản vẽ lắp ráp: Nếu bạn đã thiết kế nhiều bộ phận riêng lẻ, hãy học cách lắp ráp chúng lại trong AutoCAD 3D để kiểm tra sự phù hợp và tạo ra bản vẽ lắp hoàn chỉnh.

Kết luận

Hướng dẫn CAD 3D này đã cung cấp cho bạn một cái nhìn tổng quan và các bước chi tiết để bắt đầu hành trình chinh phục AutoCAD 3D. Đây là một kỹ năng mạnh mẽ, hữu ích và có giá trị cao trong nhiều lĩnh vực chuyên môn. Bằng cách nắm vững giao diện, các công cụ, lệnh và quy trình làm việc, bạn hoàn toàn có thể tạo ra các mô hình 3D AutoCAD chính xác, hấp dẫn và mang tính ứng dụng cao. Hãy kiên trì thực hành thường xuyên để không ngừng nâng cao kỹ năng và tận dụng tối đa sức mạnh của AutoCAD 3D.
