Học Vẽ AutoCAD 2017: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

I. AutoCAD là gì và Tại sao bạn nên học vẽ với AutoCAD 2017?

AutoCAD là phần mềm thiết kế có sự trợ giúp của máy tính (CAD) hàng đầu, được sử dụng rộng rãi để tạo ra các bản vẽ 2D và mô hình 3D với độ chính xác cao. Được phát triển bởi Autodesk, AutoCAD đã khẳng định vị thế là một trong những công cụ vẽ kỹ thuật mạnh mẽ và phổ biến nhất thế giới trong hơn ba thập kỷ. Phiên bản AutoCAD 2017, mặc dù không phải mới nhất, vẫn là một lựa chọn tuyệt vời cho người mới bắt đầu học vẽ nhờ giao diện thân thiện và các tính năng ổn định.

Phần mềm AutoCAD được ứng dụng rộng rãi trong nhiều ngành nghề như kiến trúc, xây dựng, cơ khí, cơ điện, và thiết kế nội thất. Sinh viên, kiến trúc sư, kỹ sư, nhà thiết kế và quản lý dự án đều sử dụng AutoCAD để tạo ra các bản vẽ chi tiết và chuyên nghiệp. Đặc biệt trong lĩnh vực cơ điện, AutoCAD 2017 thường được khai thác ở giao diện 2D để triển khai các bản vẽ kỹ thuật một cách hiệu quả.

Khi bạn quyết định Học Vẽ Autocad 2017, bạn đang trang bị cho mình một kỹ năng cốt lõi, giúp tăng tốc độ làm việc và cải thiện chất lượng bản vẽ. Việc nắm vững các lệnh cơ bản trong phiên bản này sẽ là nền tảng vững chắc để bạn tiến xa hơn trong sự nghiệp thiết kế và kỹ thuật.

II. Các lệnh AutoCAD cơ bản cho người học vẽ AutoCAD 2017 – Giới thiệu tổng quan

Để thành thạo việc Học Vẽ Autocad 2017, việc nắm vững các lệnh cơ bản là vô cùng quan trọng. AutoCAD cung cấp một thư viện phong phú các lệnh giúp người dùng vẽ, chỉnh sửa và quản lý đối tượng trong bản vẽ một cách linh hoạt. Dưới đây là danh sách các lệnh AutoCAD cơ bản mà mọi người học vẽ AutoCAD 2017 cần biết:

Lệnh LINE (L): Dùng để vẽ các đường thẳng đơn.
Lệnh PLINE (PL): Cho phép vẽ các đường thẳng liên tục thành một đối tượng duy nhất (polyline).
Lệnh ROTATE (RO): Xoay đối tượng quanh một điểm cơ sở.
Lệnh MOVE (M): Di chuyển đối tượng từ vị trí này sang vị trí khác.
Lệnh FILLET (F): Tạo cung tròn nối giữa hai đường thẳng hoặc nối hai đường thẳng không thẳng hàng (lệnh bo góc).
Lệnh CIRCLE (C): Vẽ đường tròn với tâm và bán kính xác định.
Lệnh COPY (CO): Sao chép một hoặc nhiều đối tượng.
Lệnh MIRROR (MI): Tạo đối tượng đối xứng qua một trục.
Lệnh TRIM (TR): Cắt bỏ các phần đối tượng khi chúng giao với đối tượng khác.
Lệnh TEXT STYLE (ST): Thiết lập và quản lý các kiểu chữ trong bản vẽ.
Lệnh DIMSTYLE (D): Tạo và chỉnh sửa các kiểu kích thước cho bản vẽ.
Lệnh DIMLINEAR (DLI): Gióng kích thước đoạn thẳng theo phương ngang hoặc dọc.
Lệnh DIMALIGNED (DAL): Gióng kích thước đoạn thẳng nghiêng.
Lệnh QLEADER (LE): Vẽ mũi tên chú thích dẫn hướng.

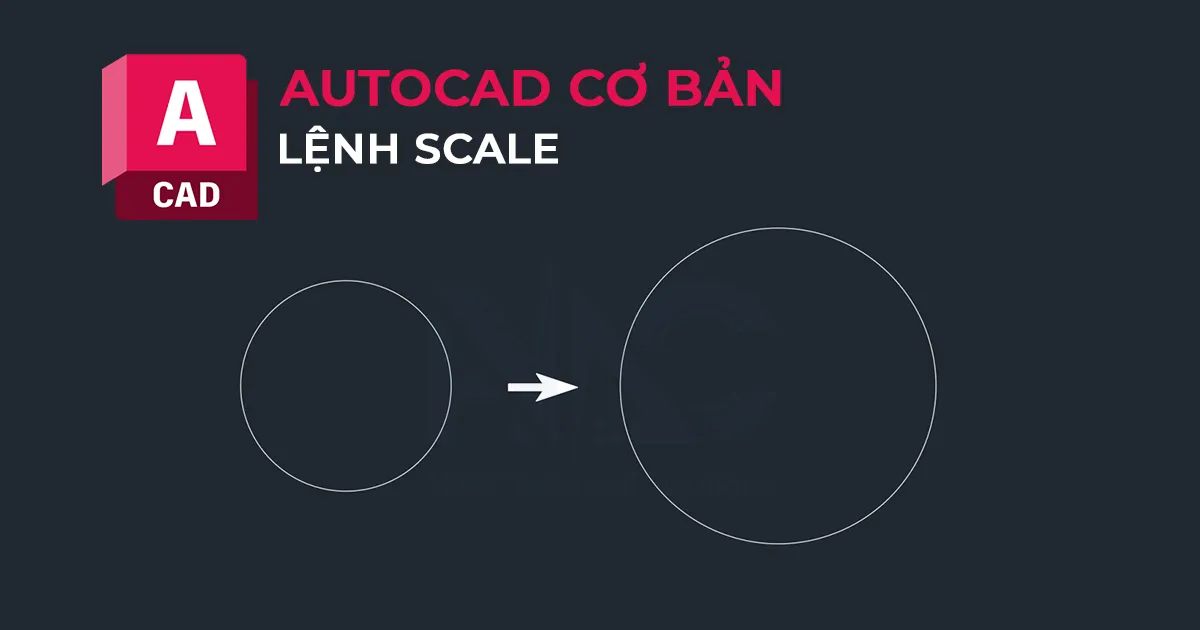

Lệnh SCALE (SC): Thay đổi tỉ lệ phóng to/thu nhỏ của đối tượng.

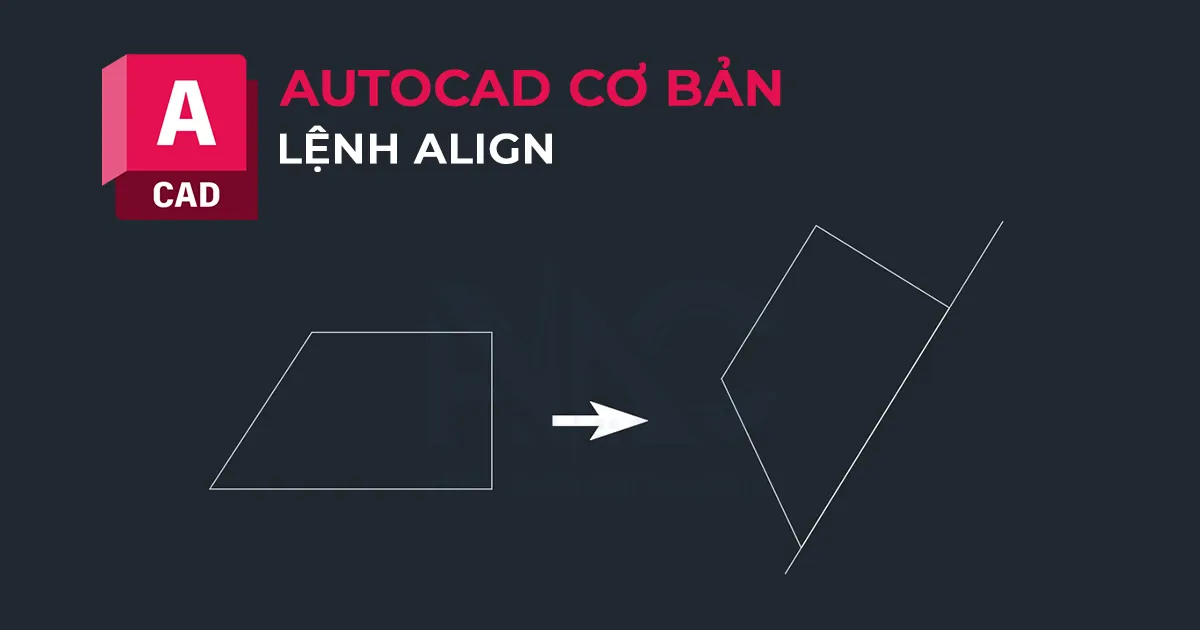

Lệnh ALIGN (AL): Gá đối tượng dọc theo một cạnh hoặc đường thẳng bất kỳ.
Lệnh MTEXT (MT): Ghi văn bản đa dòng (paragraph text).

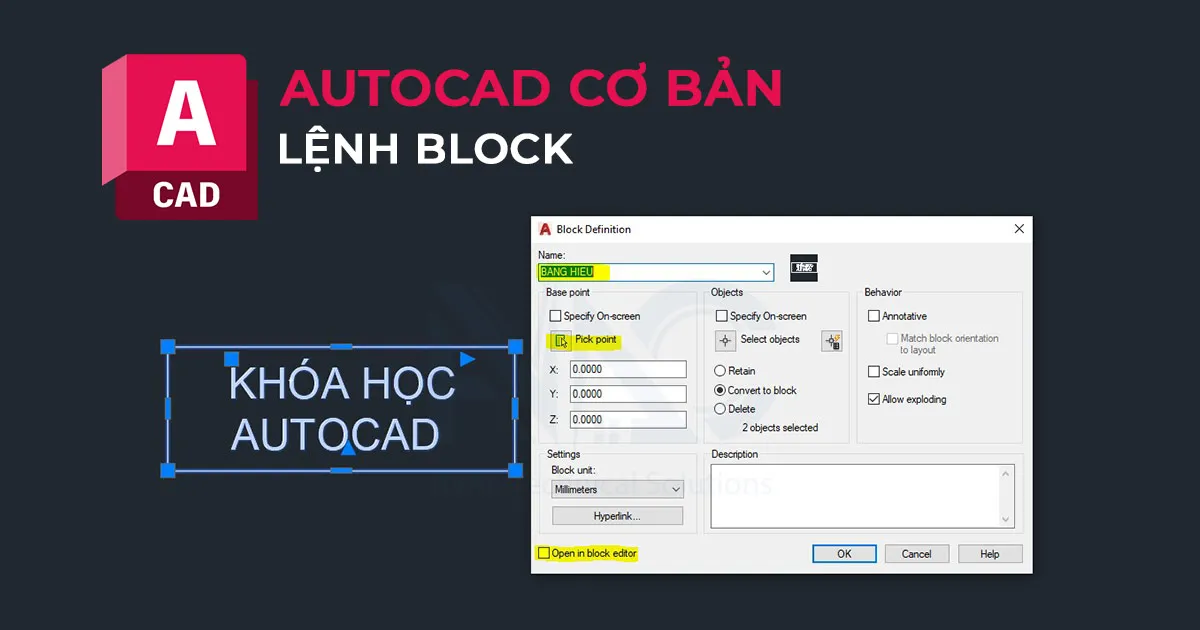

Lệnh BLOCK (B): Tạo khối đối tượng (block) từ nhiều đối tượng rời rạc.
Lệnh EXPLODE (X): Phá vỡ block hoặc polyline thành các đối tượng riêng lẻ.

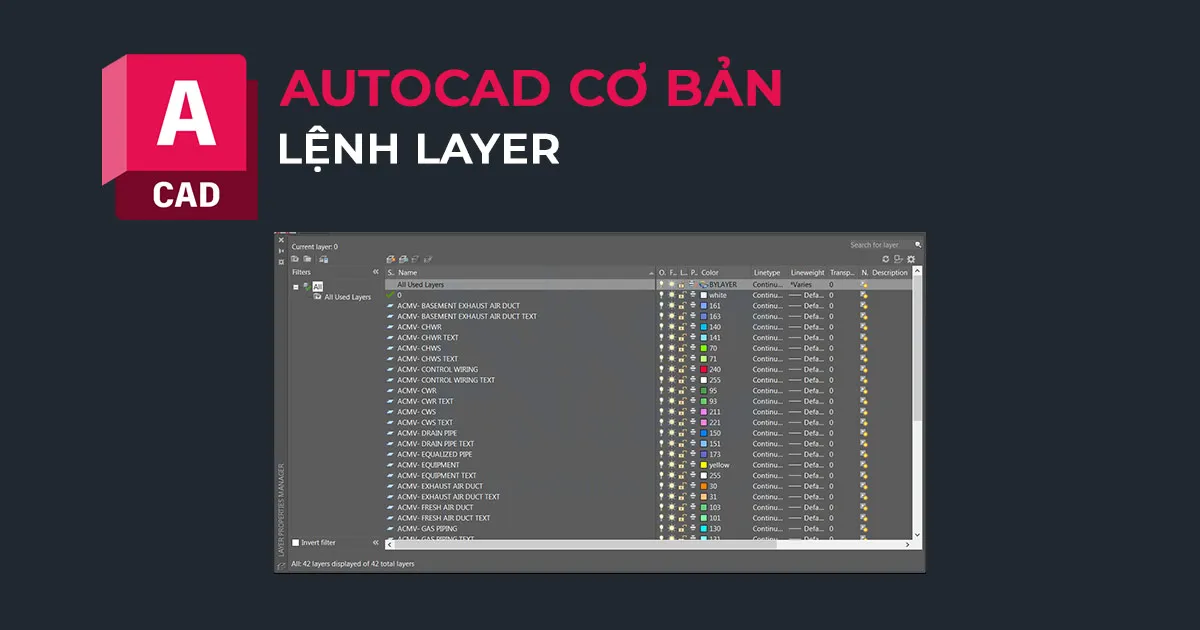

Lệnh LAYER (LA): Quản lý các lớp (layer) và đặc tính nét vẽ.

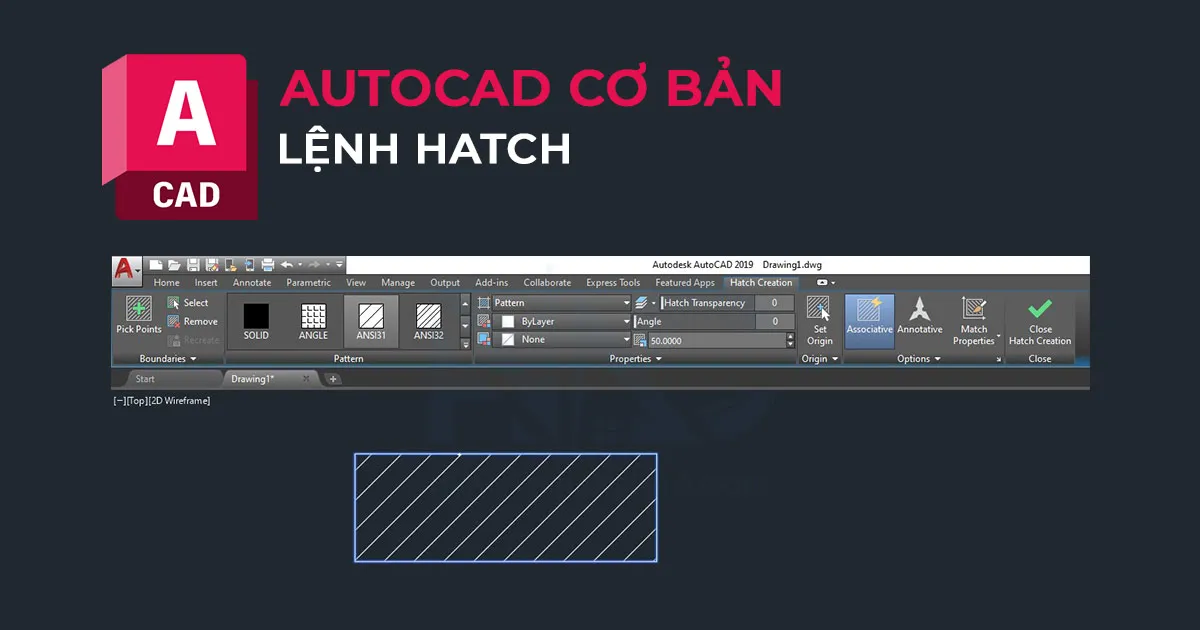

Lệnh HATCH (H): Tô nền hoặc tạo mặt cắt cho một vùng khép kín.
Lệnh MATCHPROP (MA): Sao chép thuộc tính của một đối tượng sang đối tượng khác.

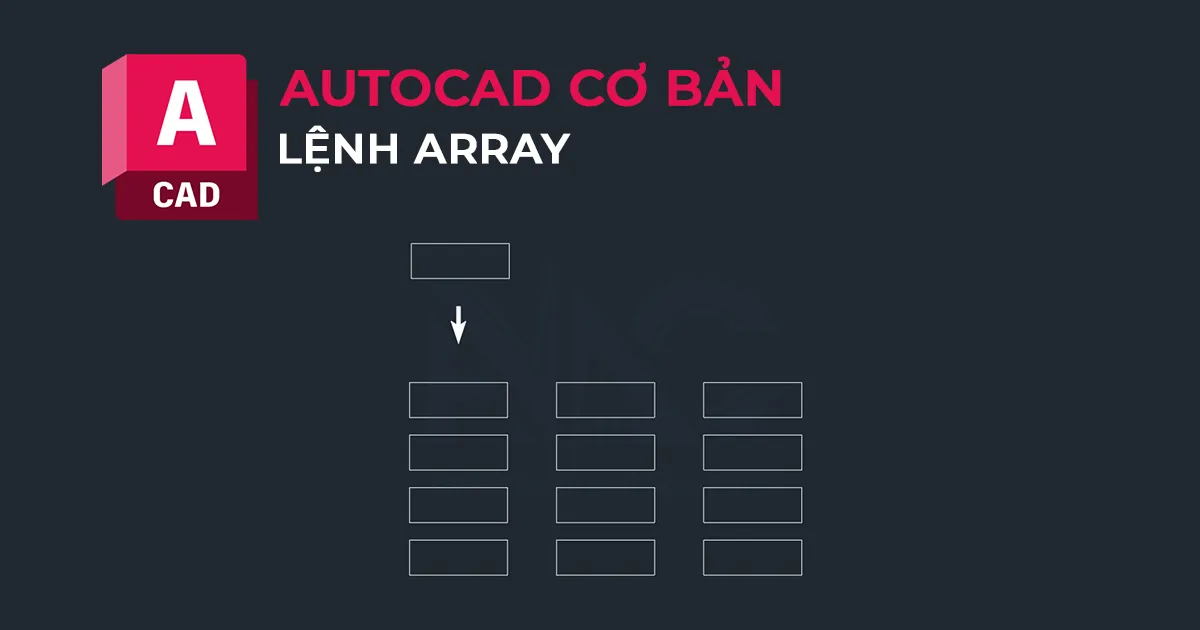

Lệnh ARRAY (AR): Tạo nhiều bản sao của đối tượng theo một mẫu (chữ nhật, đường dẫn, xoay tròn).

Nắm vững các lệnh cơ bản này là bước đầu tiên và quan trọng nhất khi học vẽ AutoCAD 2017. Chúng sẽ giúp bạn tăng tốc độ vẽ và nâng cao hiệu quả làm việc một cách đáng kể.

III. Chức năng chính trên giao diện AutoCAD 2017

Giao diện AutoCAD 2017 được thiết kế trực quan để người dùng dễ dàng tiếp cận và thao tác. Thanh Ribbon, nằm ở phía trên cùng của cửa sổ làm việc, hiển thị tất cả các lệnh và công cụ AutoCAD dưới dạng biểu tượng, được nhóm theo các tab chức năng như Home, Insert, Annotate, v.v. Bạn có thể chọn trực tiếp biểu tượng lệnh tương ứng để sử dụng.

Tuy nhiên, để triển khai bản vẽ AutoCAD 2017 hiệu quả và nhanh chóng, đặc biệt khi học vẽ, bạn nên ưu tiên sử dụng phím tắt trên bàn phím để gọi các lệnh thông dụng thay vì tìm kiếm và chọn các biểu tượng trên thanh Ribbon. Việc này giúp tiết kiệm thời gian và tăng cường tốc độ làm việc.

Bên dưới tab Ribbon là không gian làm việc chính, bao gồm tab Model (không gian để triển khai vẽ các đối tượng thực) và các tab Layout (không gian để thiết lập hiển thị, trình bày khu vực in và khung in). Hiểu rõ cách các không gian này hoạt động là một phần quan trọng trong quá trình học vẽ AutoCAD 2017.

Thanh Ribbon trong giao diện AutoCAD 2017, hiển thị các công cụ và lệnh cơ bản giúp người mới học vẽ dễ dàng tiếp cận.

IV. Thiết lập giao diện AutoCAD Classic cho AutoCAD 2017

Đối với người mới bắt đầu học vẽ AutoCAD 2017, việc thiết lập một giao diện làm việc quen thuộc và tối ưu là điều cần thiết. Giao diện AutoCAD Classic, mặc dù không phải là mặc định, nhưng thường được nhiều người dùng ưa chuộng vì sự gọn gàng và dễ thao tác.

1. Mở file AutoCAD mới trong AutoCAD 2017

Để bắt đầu một bản vẽ mới trong AutoCAD 2017:

Tại giao diện AutoCAD, chọn vào biểu tượng AutoCAD màu đỏ ở góc trên bên trái.
Chọn tùy chọn New.
Trong bảng Select template hiển thị, chọn acadiso (hoặc một template phù hợp khác tùy theo yêu cầu của bạn) và nhấn Open.

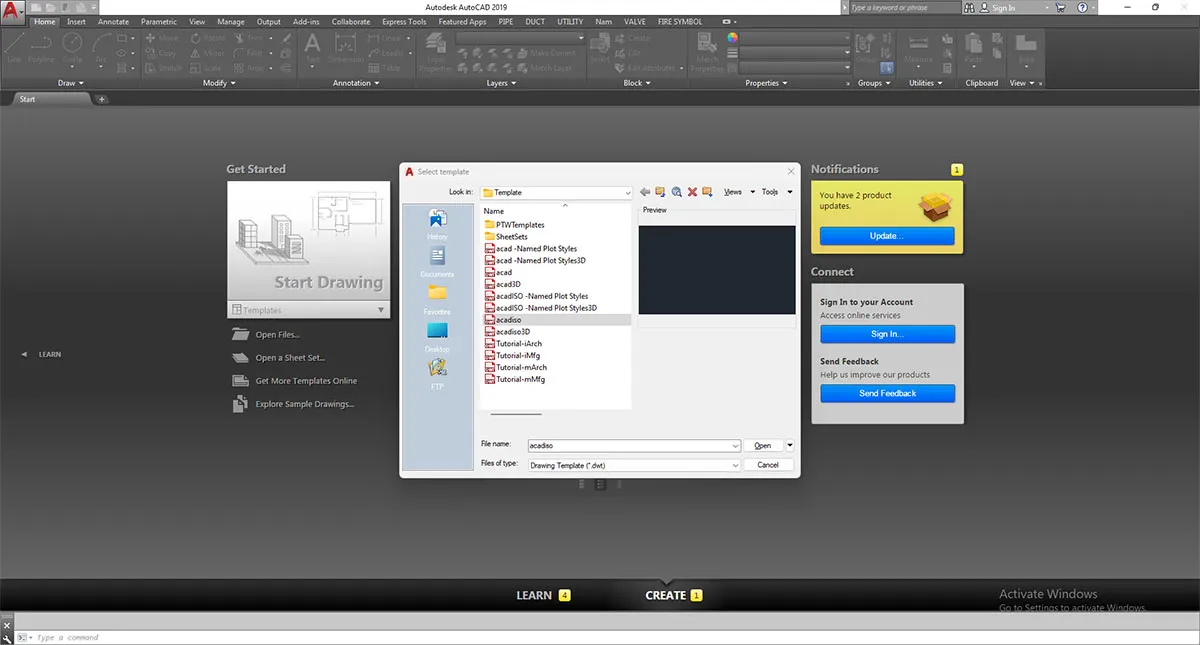

Giao diện khởi động của phần mềm AutoCAD 2017, nơi người học vẽ bắt đầu tạo dự án mới.

2. Thiết lập giao diện AutoCAD 2017

Để thiết lập các tùy chọn giao diện và làm việc trong AutoCAD 2017, bạn sử dụng lệnh OPTIONS.

Tại giao diện AutoCAD, gõ OP và nhấn Enter. Cửa sổ Options sẽ xuất hiện.

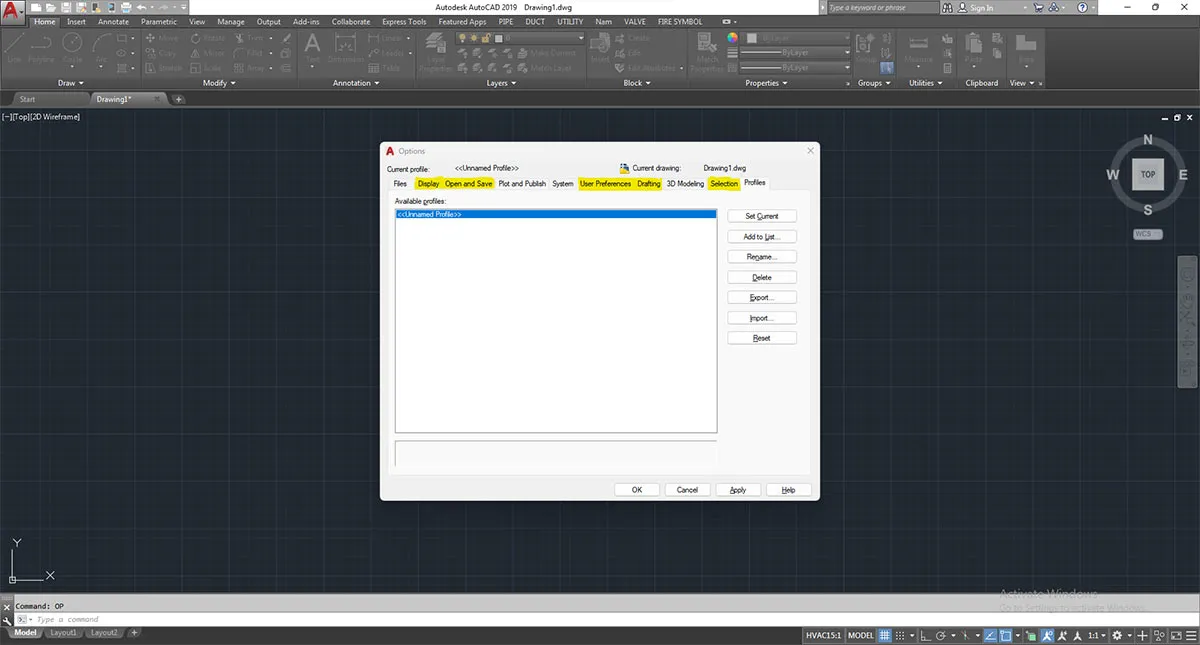

Cửa sổ Options trong AutoCAD, hướng dẫn thiết lập giao diện Classic phù hợp cho người học vẽ cơ bản.

Thực hiện các bước thiết lập dưới đây theo các hình minh họa, chú ý các ô được tô màu vàng. Đảm bảo nhấn Apply sau mỗi lần thay đổi cài đặt nếu cần.

Tab Display: Điều chỉnh các thông số hiển thị như màu sắc giao diện, hiển thị Crosshairs, kích thước Crosshairs.

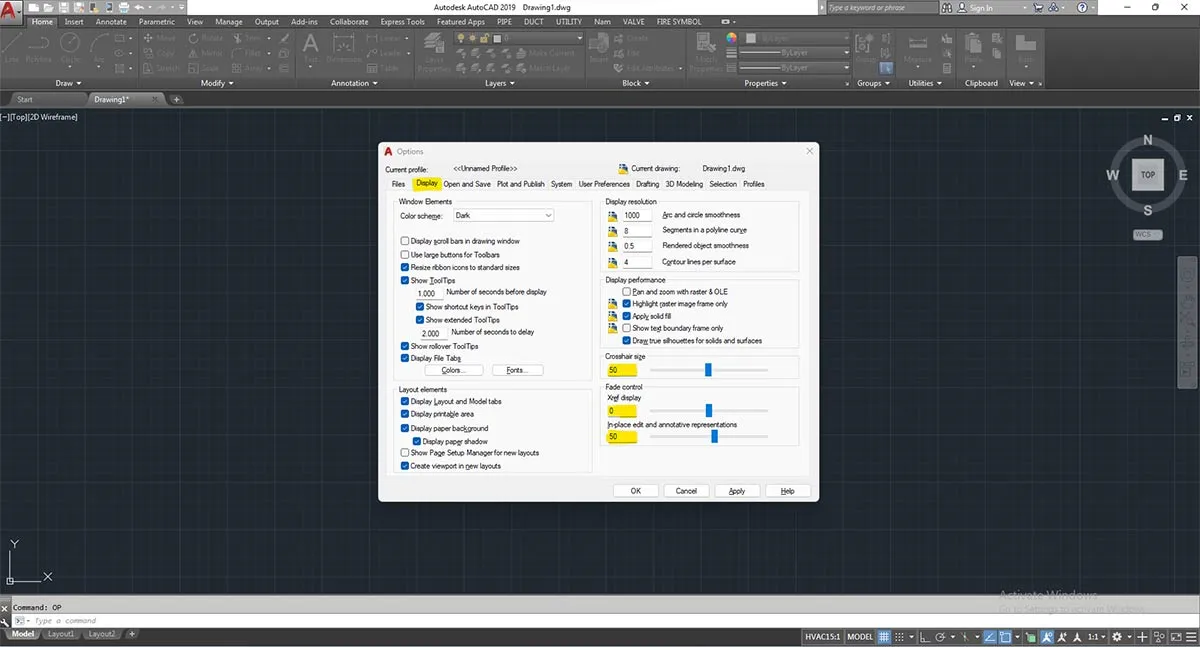

Bước 1: Cài đặt hiển thị trong tab Display của AutoCAD 2017, tối ưu môi trường làm việc khi học vẽ.
Tab Open and Save: Cài đặt tần suất tự động lưu, định dạng file mặc định khi lưu, và số lượng file gần đây.

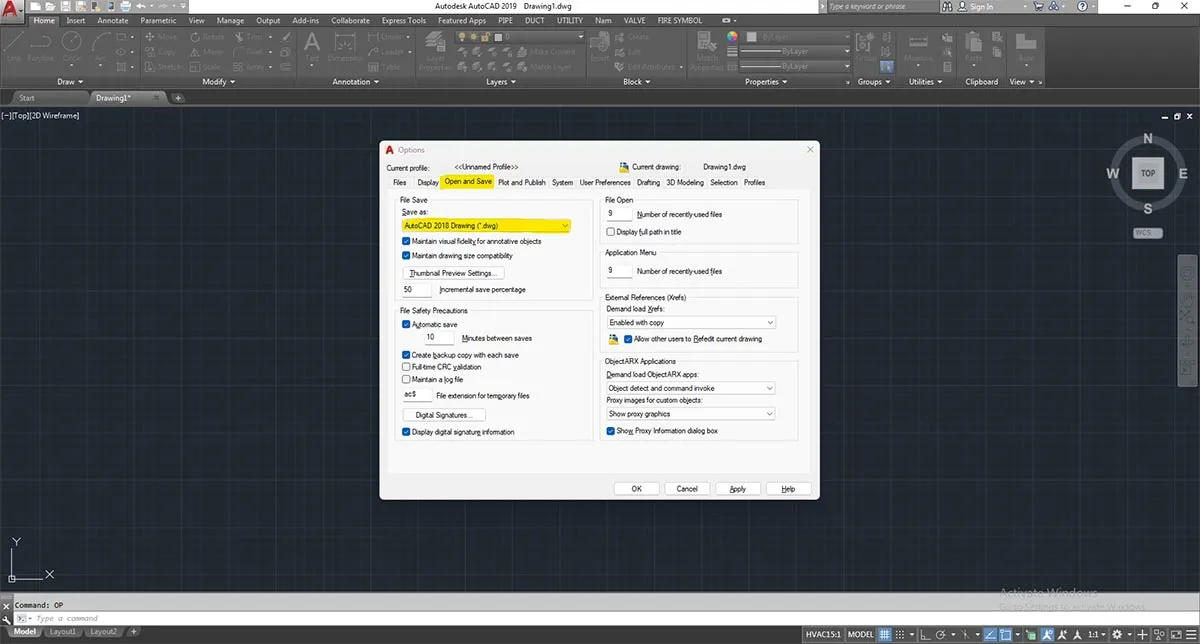

Bước 2: Thiết lập tùy chọn lưu và mở file trong AutoCAD 2017, giúp quản lý bản vẽ hiệu quả cho người học vẽ.
Tab User Preferences: Tùy chỉnh các ưu tiên người dùng như cài đặt chuột phải, đơn vị đo lường.

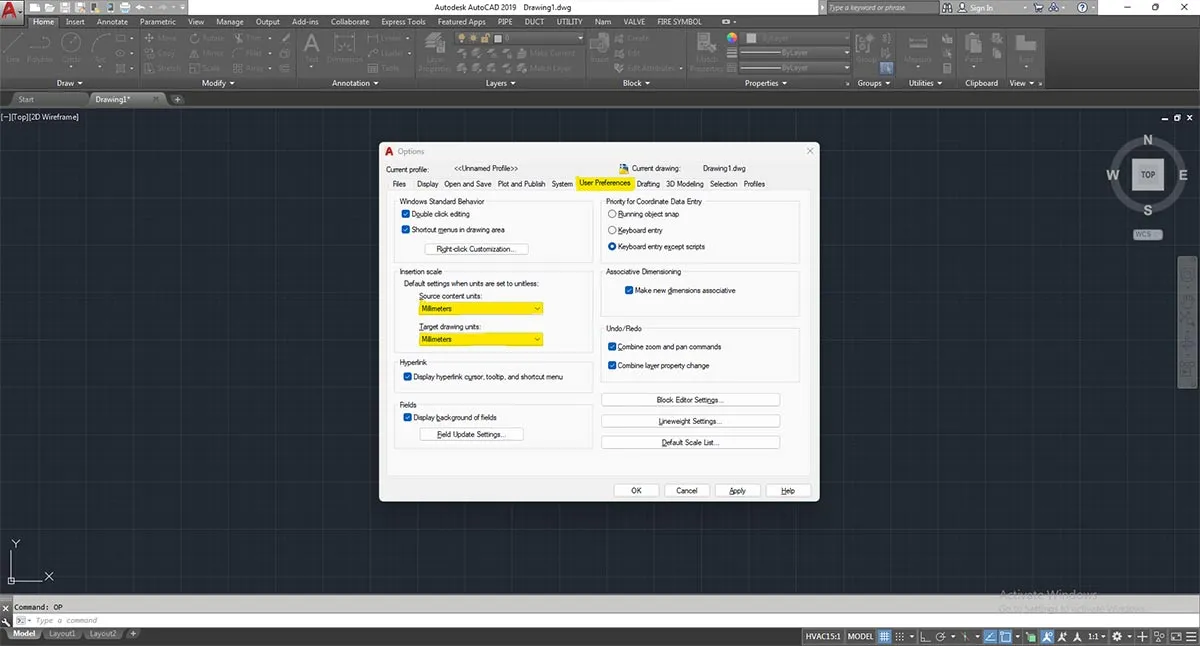

Bước 3: Tùy chỉnh ưu tiên người dùng trong AutoCAD 2017, cá nhân hóa trải nghiệm học và vẽ.
Tab Drafting: Cấu hình cài đặt cho chế độ vẽ như AutoSnap, AutoTrack, kích thước Aperture và Marker.

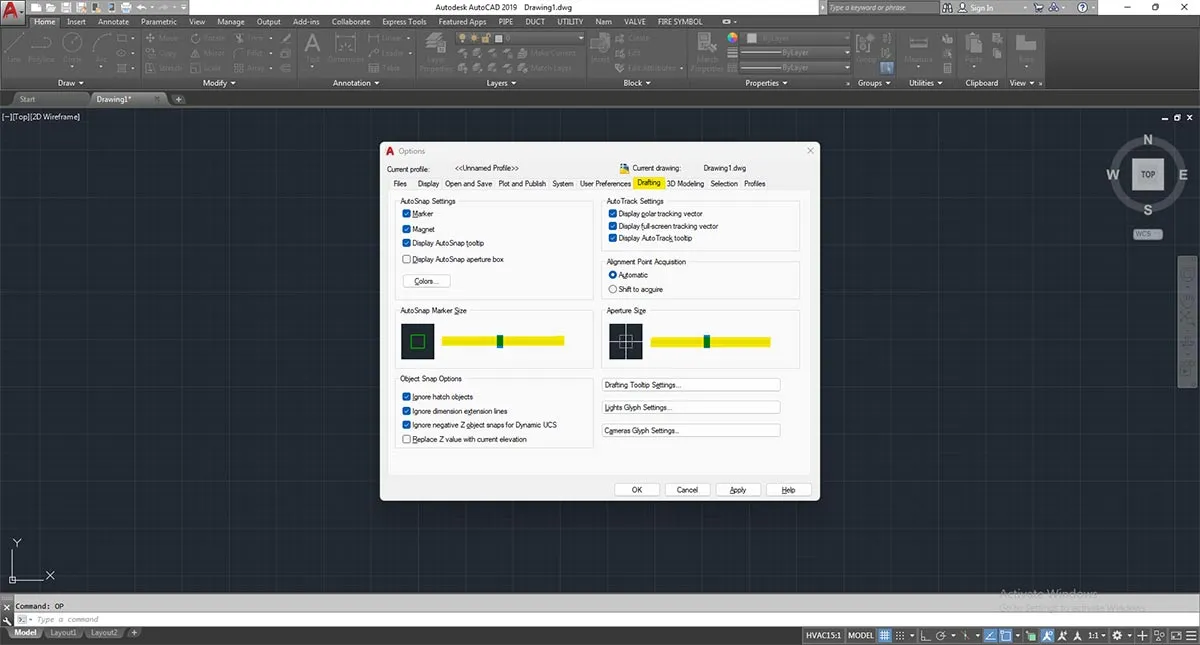

Bước 4: Cấu hình cài đặt Drafting trong AutoCAD 2017, cải thiện độ chính xác khi học vẽ kỹ thuật.
Tab Selection: Điều chỉnh cách chọn đối tượng, kích thước Pickbox và Grips.

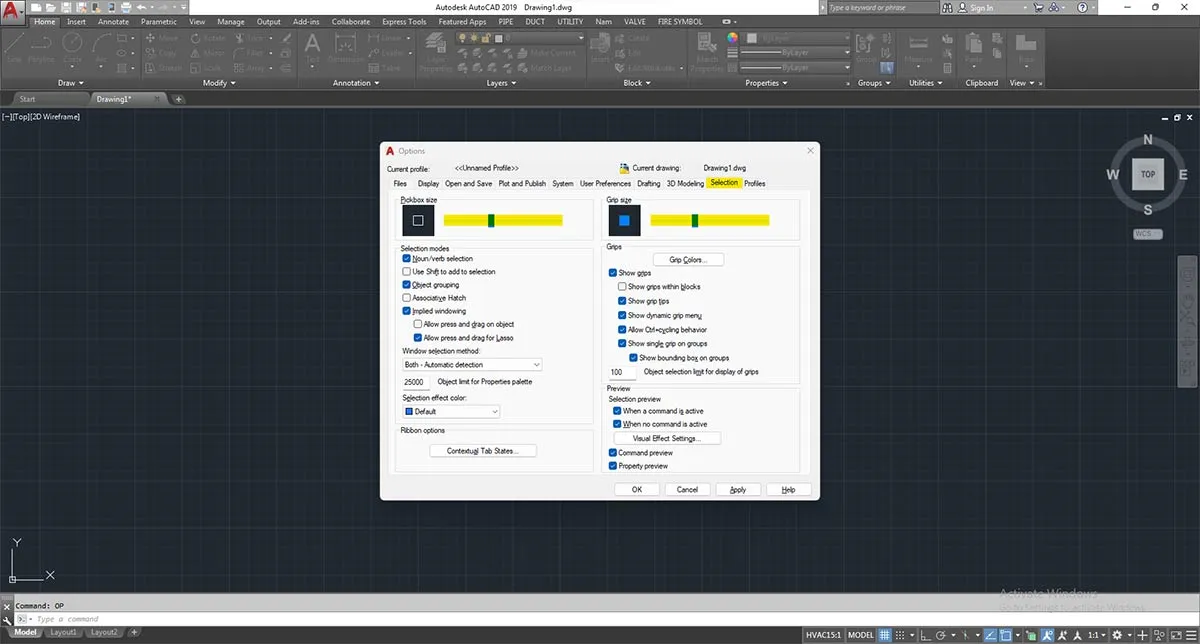

Bước 5: Điều chỉnh tùy chọn Selection trong AutoCAD 2017, tối ưu thao tác chọn đối tượng khi học vẽ.

V. Bắt điểm trong AutoCAD 2017 và một số lưu ý về thao tác chuột

Khi học vẽ AutoCAD 2017, việc bắt điểm chính xác là yếu tố then chốt để tạo ra các bản vẽ chuyên nghiệp. AutoCAD cung cấp các công cụ mạnh mẽ để hỗ trợ điều này, cùng với các thao tác chuột cơ bản mà bạn cần thành thạo.

1. Bắt điểm trong AutoCAD 2017 bằng Chức năng Object Snap (OSNAP)

Chức năng Object Snap (viết tắt là OSNAP) hỗ trợ bạn bắt điểm một cách chính xác tại nhiều vị trí đặc biệt của đối tượng như điểm cuối (Endpoint), trung điểm (Midpoint), tâm (Center), tiếp tuyến (Tangent), vuông góc (Perpendicular), giao điểm (Intersection), v.v. Đây là một công cụ không thể thiếu khi học vẽ AutoCAD.

Các bước bật bắt điểm trong AutoCAD 2017 bằng chức năng Object Snap:

Tại giao diện AutoCAD, gõ OS và nhấn Enter.
Cửa sổ Drafting Settings sẽ hiện ra. Tại Tab Object Snap, hãy click chọn tất cả các mục bạn thường xuyên sử dụng (thường được tô màu vàng trong các hướng dẫn) và nhấn OK.

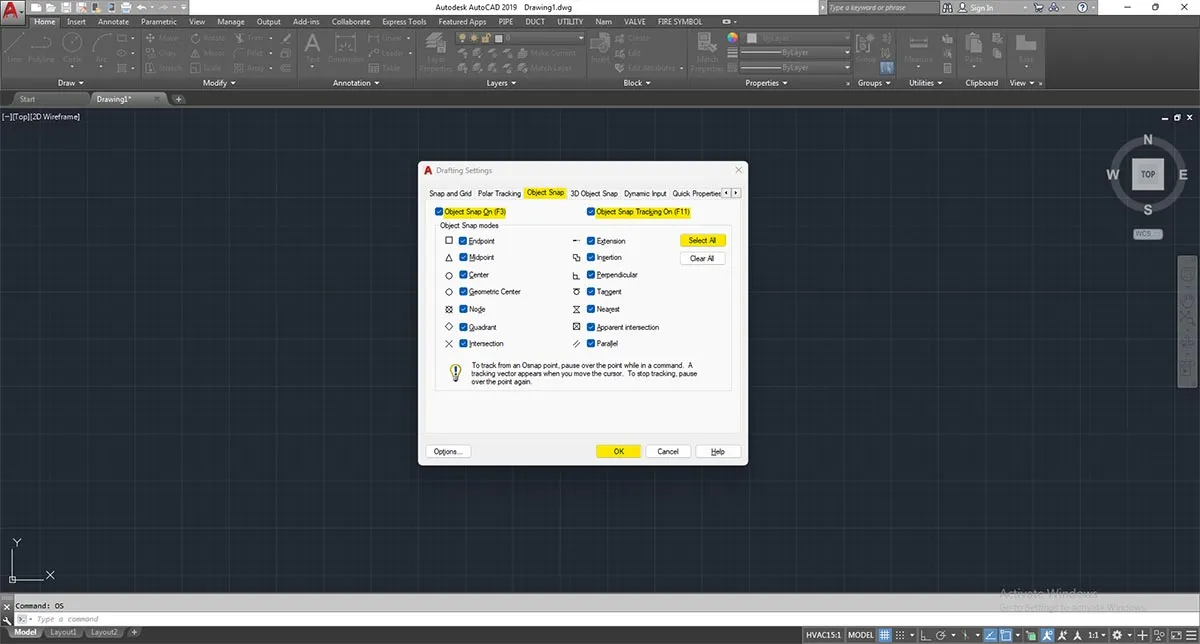

Cài đặt chức năng Object Snap trong AutoCAD 2017 để bắt điểm chính xác, rất quan trọng khi học vẽ.

2. Chức năng nút trên chuột khi học vẽ AutoCAD 2017

Việc sử dụng chuột hiệu quả là kỹ năng cơ bản khi học vẽ AutoCAD 2017:

Nút chuột trái: Là nút được sử dụng phổ biến nhất. Dùng để nhấp chọn các đối tượng, chọn các điểm trên bản vẽ và tạo các vùng quét đối tượng (Selection Window/Crossing Window).
Nút chuột phải: Dùng để mở bảng menu phụ (context menu), cung cấp các tùy chọn nhanh như Zoom, Pan, Undo, Redo. Nút này cũng thường được dùng để truy cập giao diện sửa thuộc tính của các block, Xref file.
Con lăn chuột:
- Khi cuộn lên hoặc xuống, màn hình sẽ phóng to (Zoom In) hoặc thu nhỏ (Zoom Out) bản vẽ.
- Khi đè nút lăn chuột và di chuyển chuột, bạn có thể thực hiện chức năng di chuyển bản vẽ (Pan), rất hữu ích để xem các khu vực khác nhau của bản vẽ.

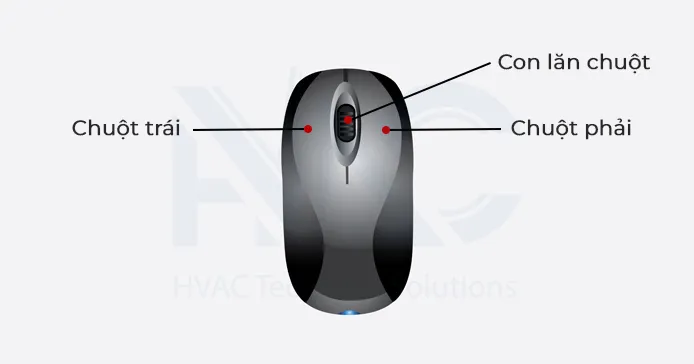

Hướng dẫn thao tác chuột trong AutoCAD, bao gồm bắt điểm và di chuyển bản vẽ, cần thiết cho người học vẽ.

3. Chức năng F8 trên bàn phím khi vẽ AutoCAD 2017

Phím F8 điều khiển chế độ ORTHO MODE, một chức năng cực kỳ quan trọng khi vẽ các đối tượng thẳng hàng ngang hoặc dọc trong AutoCAD 2017.

Khi ORTHO MODE được bật (F8), mọi đường bạn vẽ sẽ mặc định theo phương ngang (trục X) hoặc phương dọc (trục Y), giúp tránh tình trạng nét vẽ bị lệch và đảm bảo độ chính xác.
Khi ORTHO MODE tắt (F8), bạn có thể vẽ đường thẳng ở bất kỳ góc độ nào.

Lưu ý: Một số máy tính xách tay đã được thiết lập để sử dụng các phím F (F1-F12) như là các phím chức năng phụ (Fn keys). Điều này có nghĩa là để sử dụng chức năng F8 trong AutoCAD 2017, bạn có thể cần phải nhấn tổ hợp phím Fn + F8 trên bàn phím cùng lúc. Nếu gặp tình trạng này, bạn có thể thay đổi cài đặt phím chức năng trong BIOS hoặc bằng cách nhấn tổ hợp phím Fn + Esc trên một số dòng máy để chuyển đổi chế độ khóa phím Fn. Sau đó, thử lại việc vẽ đối tượng để xem kết quả.

VI. Các lệnh AutoCAD cơ bản – Hướng dẫn cách thao tác từng bước khi học vẽ AutoCAD 2017

Dưới đây là hướng dẫn chi tiết về cách thao tác các lệnh AutoCAD cơ bản, rất hữu ích cho quá trình học vẽ AutoCAD 2017 của bạn. Lưu ý: Trong quá trình vẽ AutoCAD, khi dùng lệnh và chọn điểm, ta nhấp chuột trái.

1. L – Lệnh LINE: Lệnh vẽ đường thẳng trong AutoCAD 2017

Lệnh LINE được dùng để vẽ các đoạn thẳng riêng lẻ.

Gõ L → Enter.
Nhấp chuột trái để chọn điểm đầu của đường thẳng.
Chọn điểm tiếp theo để tạo đoạn thẳng thứ nhất, tiếp tục chọn các điểm nếu muốn vẽ nhiều đoạn thẳng liên tiếp, sau đó nhấn Enter để kết thúc lệnh.
Hoặc, sau khi chọn điểm đầu, bạn có thể gõ khoảng cách mong muốn vào → Enter để vẽ một đoạn thẳng có chiều dài cụ thể.

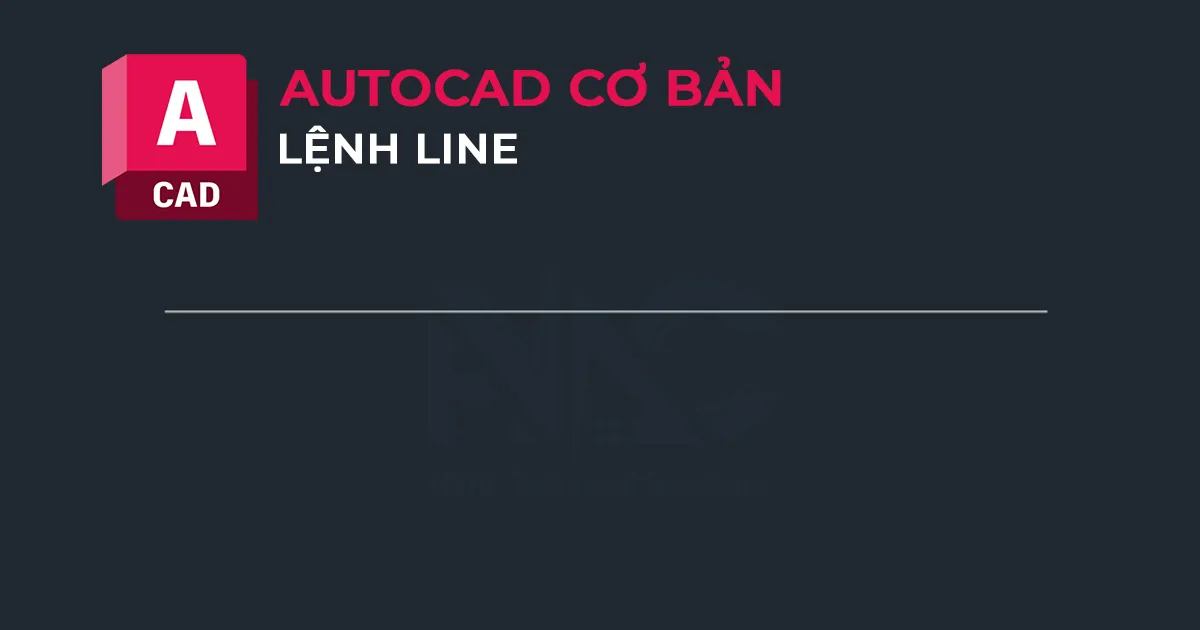

Minh họa sử dụng lệnh LINE trong AutoCAD 2017 để vẽ các đường thẳng cơ bản, bước đầu khi học vẽ.

2. PL – Lệnh PLINE: Lệnh vẽ các đường thẳng liên tục trong AutoCAD 2017

Lệnh PLINE tạo ra các đoạn thẳng liền mạch (polyline) mà khi chọn, toàn bộ chuỗi đường thẳng sẽ được chọn.

Gõ PL → Enter.
Nhấp chuột trái để chọn điểm đầu.
Chọn điểm tiếp theo, tiếp tục cho các đoạn thẳng kế tiếp → Enter để kết thúc lệnh.

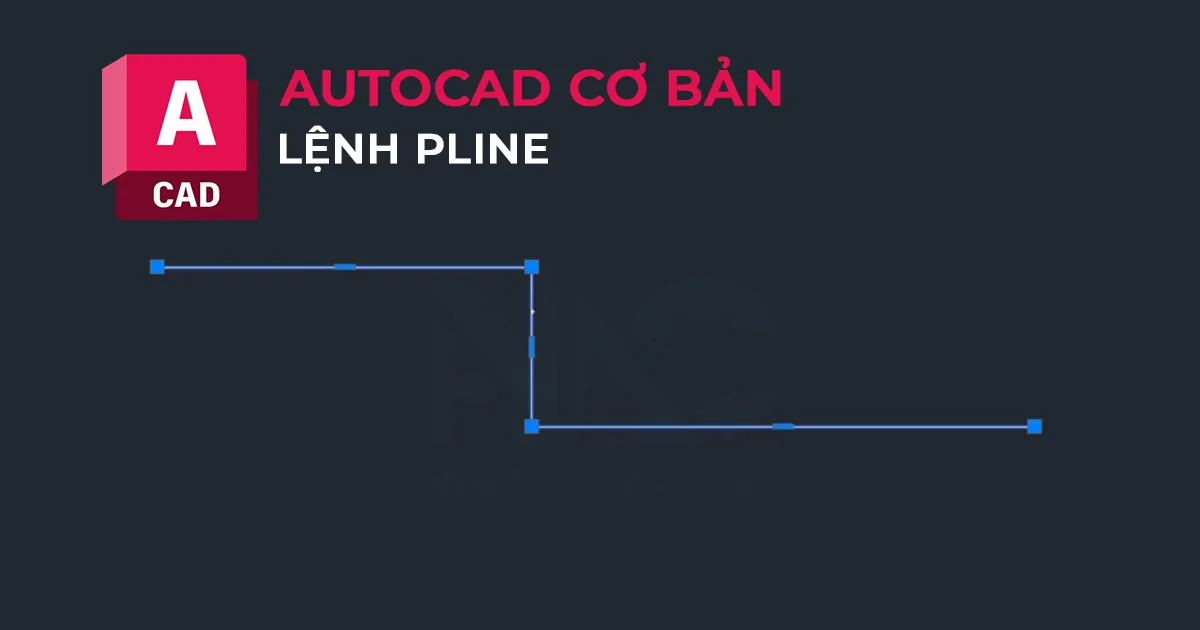

Ví dụ về lệnh PLINE trong AutoCAD 2017, tạo đường thẳng liên tục hiệu quả cho người học vẽ.

3. RO – Lệnh ROTATE: Lệnh xoay đối tượng trong AutoCAD 2017

Lệnh ROTATE dùng để xoay một hoặc nhiều đối tượng quanh một điểm gốc.

Gõ RO → Enter.
Nhấp chuột trái quét vùng hoặc chọn đối tượng cần xoay → Enter.
Chọn điểm cơ sở (base point) làm gốc xoay.
Nhập góc xoay (ví dụ: 90 độ) → Enter.

Cách sử dụng lệnh ROTATE trong AutoCAD 2017 để xoay đối tượng, kỹ năng quan trọng khi học vẽ.

4. M – Lệnh MOVE: Di chuyển đối tượng trong AutoCAD 2017

Lệnh MOVE giúp di chuyển đối tượng từ vị trí này sang vị trí khác.

Gõ M → Enter.
Nhấp chuột trái quét vùng hoặc chọn đối tượng cần di chuyển → Enter.
Chọn điểm cơ sở (base point) làm gốc để di chuyển.
Chọn điểm cần đến hoặc nhập khoảng cách di chuyển → Enter.

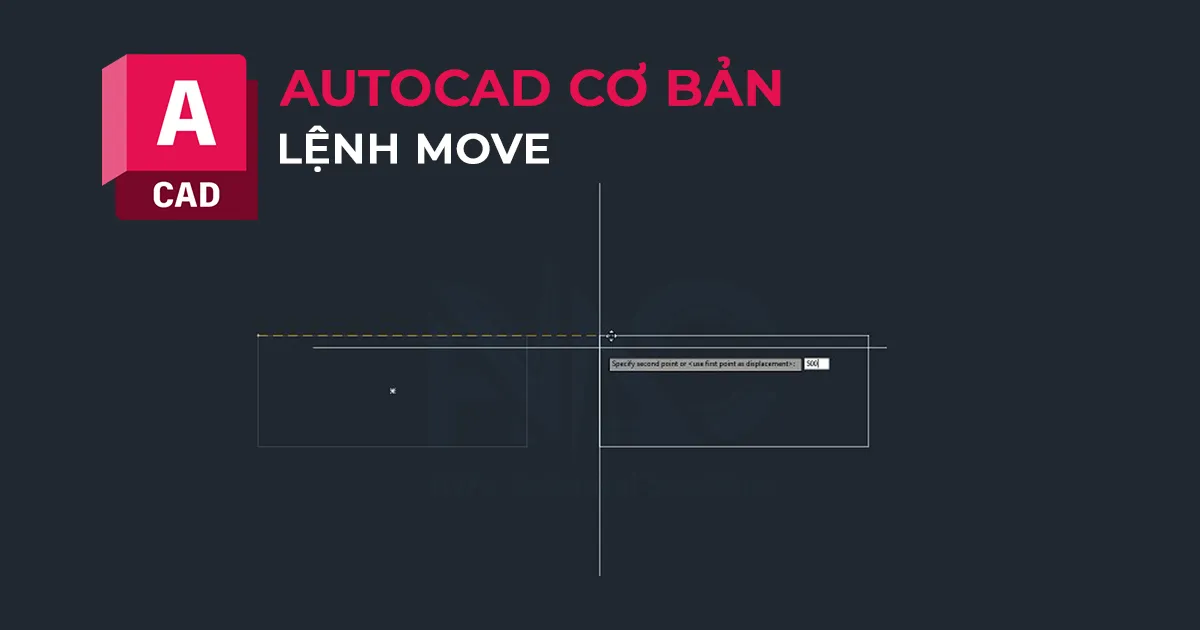

Thực hành lệnh MOVE trong AutoCAD 2017 để di chuyển đối tượng một cách chính xác khi học vẽ.

5. F – Lệnh FILLET: Lệnh bo góc trong AutoCAD 2017

Lệnh FILLET (bo góc) tạo cung tròn giữa hai đường thẳng hoặc nối hai đường thẳng không thẳng hàng với nhau.

Gõ F → Enter.
Gõ R (Radius) → Enter để nhập bán kính bo tròn.
Gõ giá trị bán kính cần bo tròn vào (ví dụ: 100) → Enter.
Chọn đoạn thẳng thứ nhất.
Chọn đoạn thẳng thứ hai → Enter.

Minh họa lệnh FILLET (bo góc) trong AutoCAD 2017, tạo các đường cong mượt mà cho bản vẽ kỹ thuật.

6. C – Lệnh CIRCLE: Vẽ đường tròn trong AutoCAD 2017

Lệnh CIRCLE dùng để vẽ đường tròn.

Gõ C → Enter.
Nhấp chuột trái để bắt điểm tâm đường tròn.
Nhập bán kính vào (ví dụ: 500) → Enter.

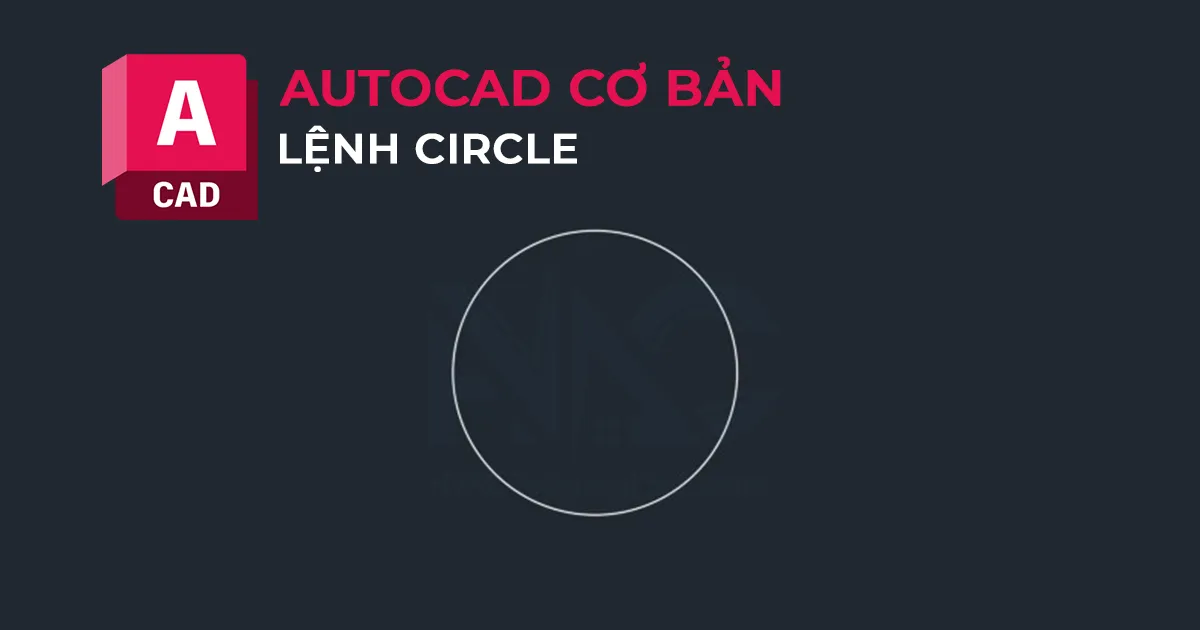

Hướng dẫn sử dụng lệnh CIRCLE trong AutoCAD 2017 để vẽ đường tròn, một thao tác cơ bản khi học vẽ.

7. CO – Lệnh COPY: Sao chép đối tượng trong AutoCAD 2017

Lệnh COPY giúp tạo bản sao của đối tượng.

Gõ CO → Enter.
Quét chọn hoặc chọn đối tượng cần sao chép → Enter.
Chọn điểm cơ sở (base point) làm gốc để sao chép.
Rê chuột về hướng cần sao chép và nhập khoảng cách cần sao chép hoặc click chọn điểm cần sao chép trên bản vẽ → Enter.

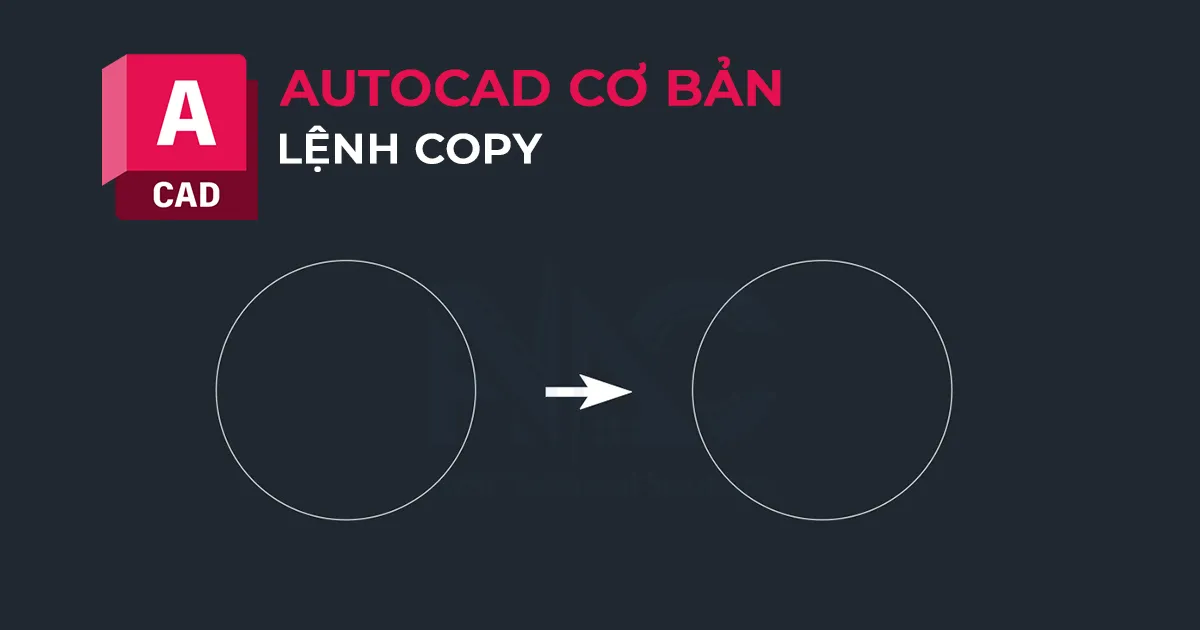

Cách sao chép đối tượng bằng lệnh COPY trong AutoCAD 2017, giúp nhân bản nhanh chóng khi học vẽ.

8. MI – Lệnh MIRROR: Tạo đối tượng đối xứng trong AutoCAD 2017

Lệnh MIRROR tạo đối tượng đối xứng qua một trục.

Gõ MI → Enter.
Quét chọn hoặc chọn đối tượng cần tạo đối xứng → Enter.
Chọn điểm đầu của trục đối xứng.
Chọn điểm cuối của trục đối xứng.
Enter (mặc định theo N – No, không xóa đối tượng gốc).
Nếu gõ Y (Yes) → Enter sẽ tạo đối tượng mới và xóa đối tượng gốc.

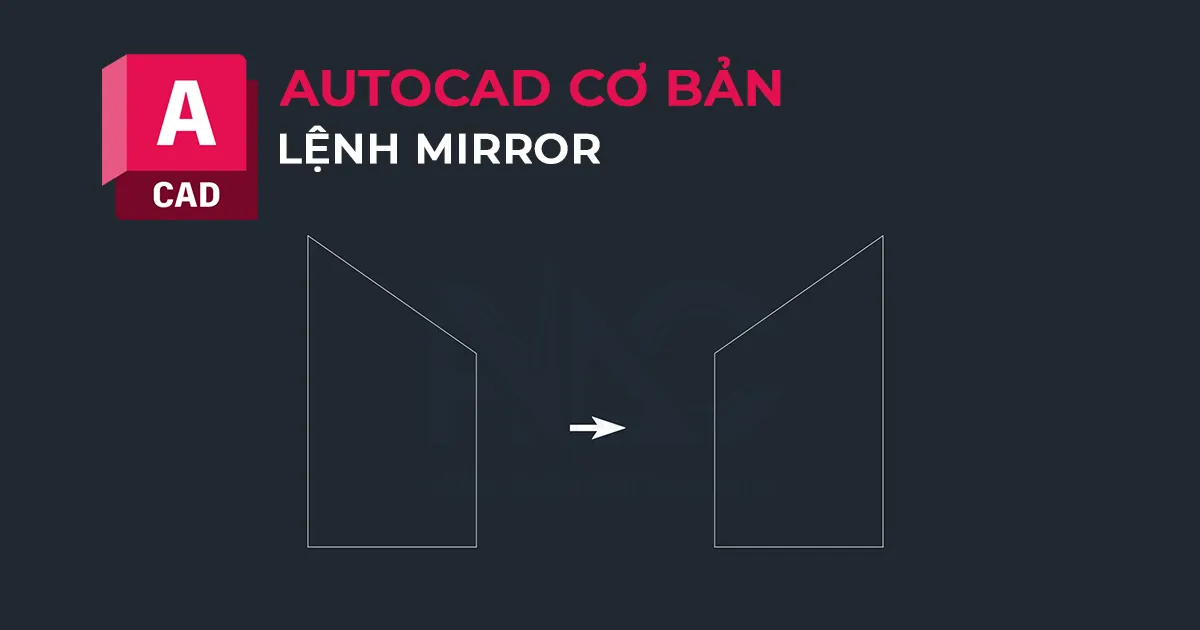

Sử dụng lệnh MIRROR trong AutoCAD 2017 để tạo đối tượng đối xứng, tối ưu thời gian khi học vẽ.

9. TR – Lệnh TRIM: Cắt xén đối tượng trong AutoCAD 2017

Lệnh TRIM cắt bỏ các phần đối tượng khi chúng giao với đối tượng khác.

Gõ TR → Enter.
Gõ Enter một lần nữa (tức là chọn tất cả đối tượng làm gốc để cắt).
Nhấp chuột trái vào những đối tượng cần cắt bỏ.

Hướng dẫn dùng lệnh TRIM trong AutoCAD 2017 để cắt xén đối tượng, hoàn thiện bản vẽ kỹ thuật.

10. ST – Lệnh TEXT STYLE: Tạo kiểu chữ trong AutoCAD 2017

Lệnh TEXT STYLE dùng để tạo và quản lý các kiểu chữ trong bản vẽ.

Gõ ST → Enter.
Chọn New và gõ tên kiểu text muốn tạo.
Cài đặt các thông số kiểu chữ mong muốn như font, chiều cao (Height nên để 0 để tùy chỉnh khi dùng lệnh MTEXT), độ rộng.
Chọn Set Current để áp dụng kiểu chữ vừa tạo cho bản vẽ hiện hành.

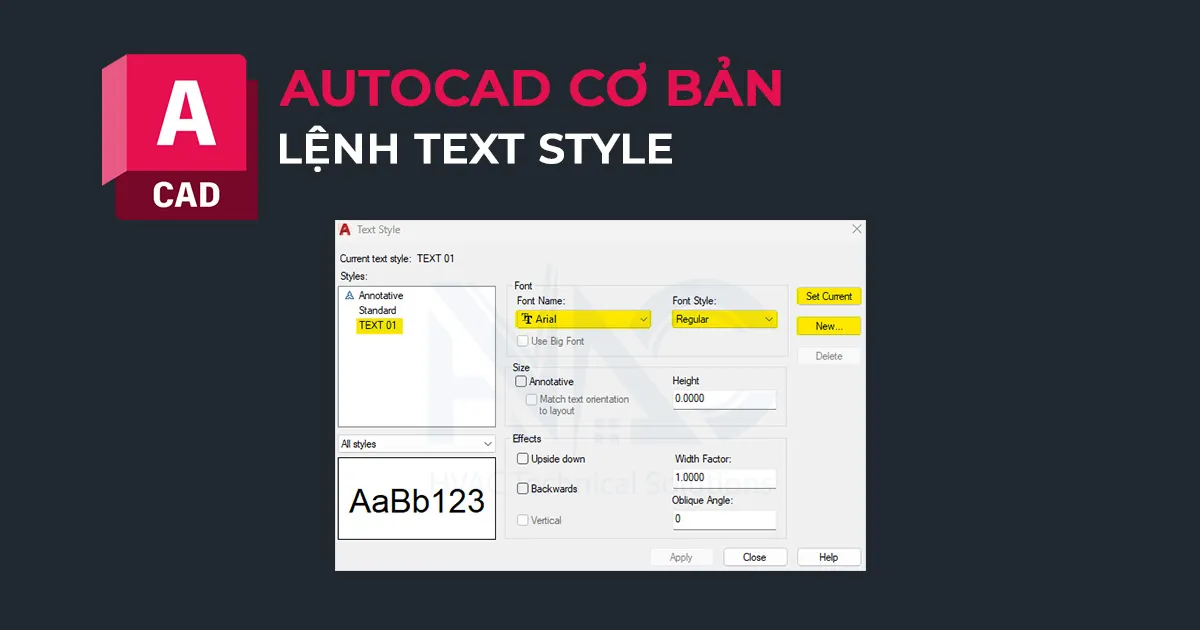

Cửa sổ TEXT STYLE trong AutoCAD 2017, thiết lập kiểu chữ chuẩn cho bản vẽ, cần thiết khi học vẽ.

11. D – Lệnh DIMSTYLE: Tạo kiểu kích thước trong AutoCAD 2017

Lệnh DIMSTYLE (Dimension Style) cho phép bạn tạo và chỉnh sửa các kiểu kích thước, đảm bảo bản vẽ có tính nhất quán và chuyên nghiệp.

Gõ D → Enter.
Cửa sổ Dimension Style Manager sẽ hiển thị, bao gồm các mục:
- New: Tạo kiểu kích thước mới.
- Modify: Chỉnh sửa kiểu kích thước đã tạo.
- Set Current: Sử dụng kiểu kích thước đang chọn.
Để tạo kiểu Dimension mới, chọn Standard → chọn New.

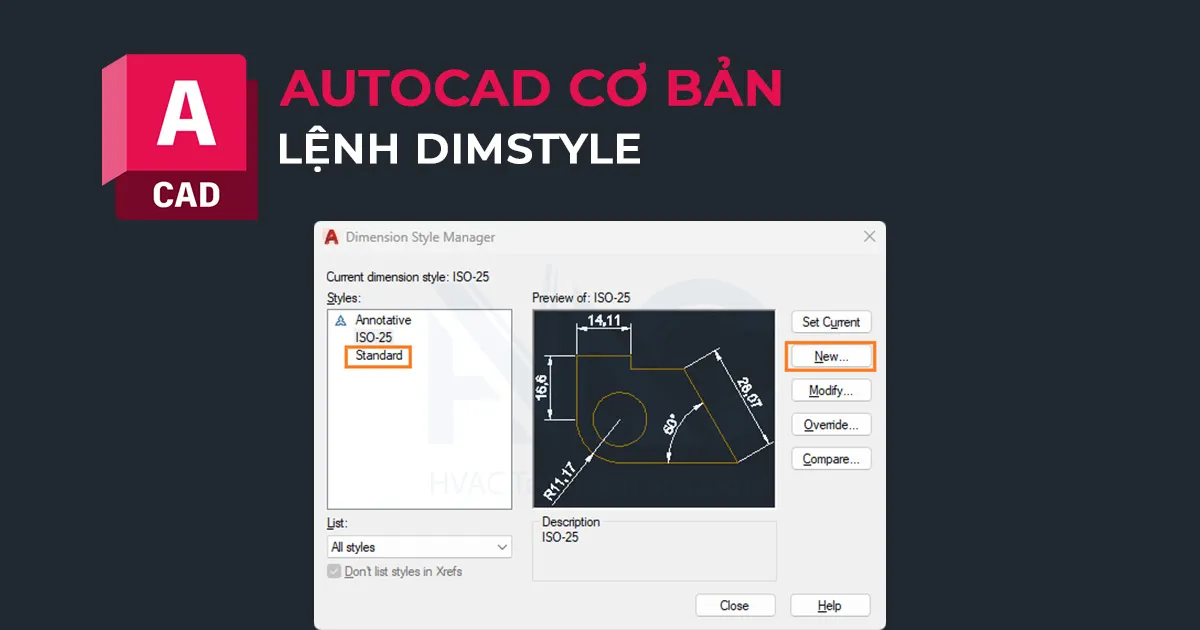

Mở cửa sổ Dimension Style Manager trong AutoCAD 2017 để tạo kiểu kích thước mới khi học vẽ.
Tên kiểu mới có thể ghi theo TEXT200, có nghĩa là sử dụng cho bản vẽ tỷ lệ 1/100, rất hữu ích khi học vẽ AutoCAD 2017 và làm việc với các tỉ lệ khác nhau.

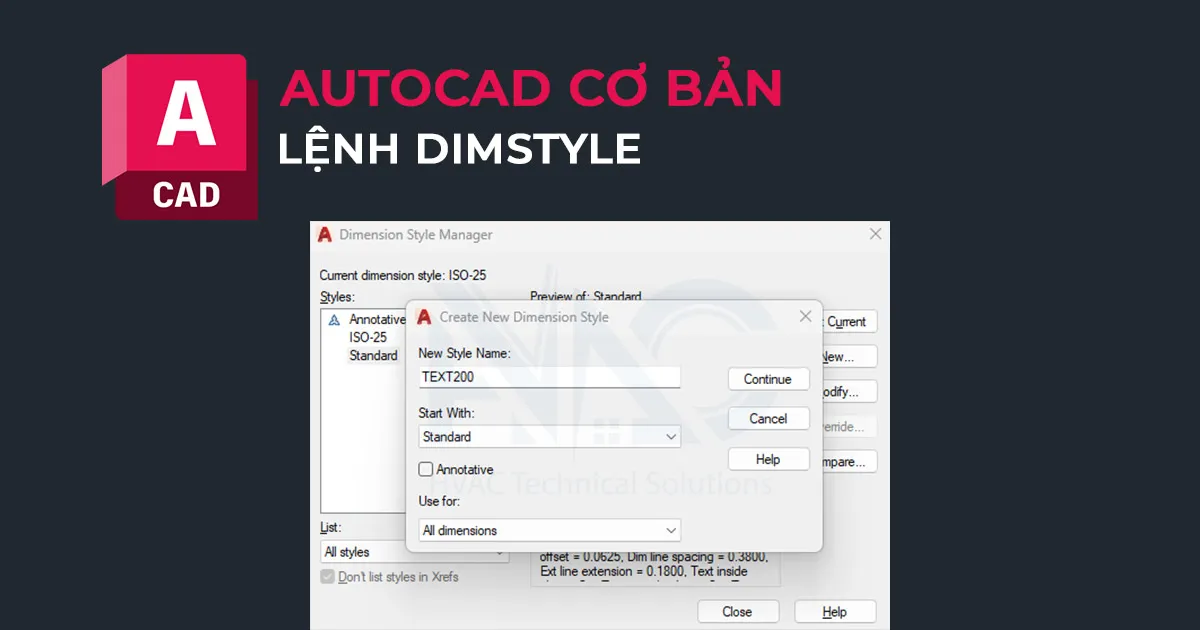

Đặt tên kiểu kích thước mới trong AutoCAD 2017, ví dụ TEXT200 cho bản vẽ tỉ lệ 1/100, phục vụ việc học vẽ chuyên nghiệp.
Tab Lines: Tùy chỉnh cho đường gióng kích thước. Thiết lập các thông số cơ bản (phần tô màu vàng).

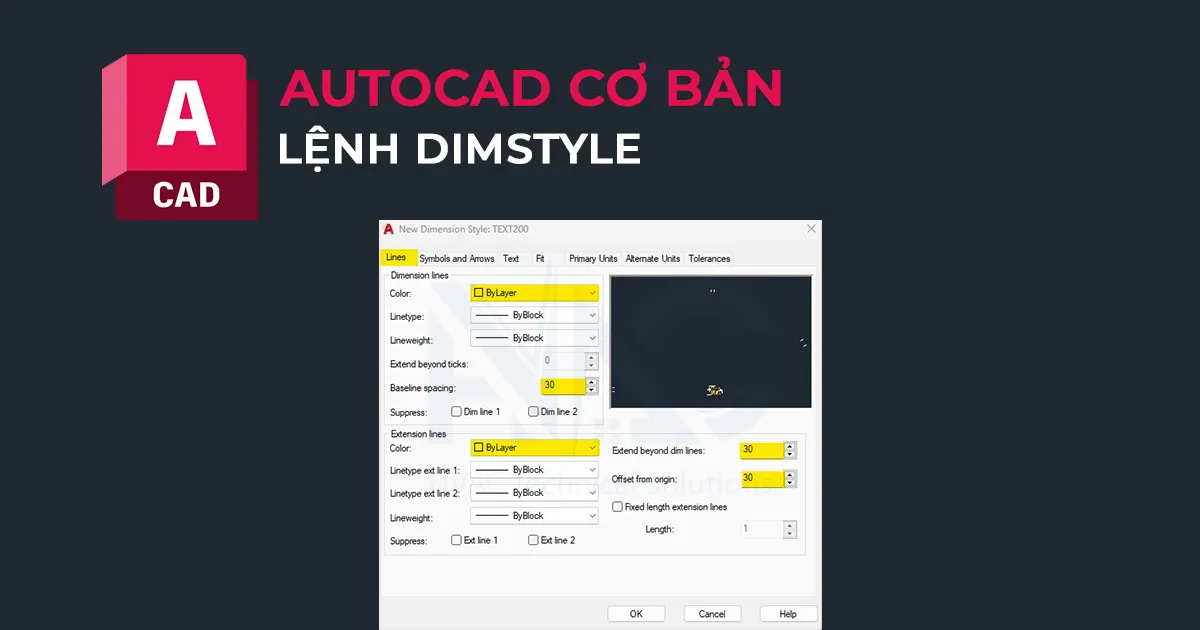

Tùy chỉnh tab Lines trong Dimstyle AutoCAD 2017, cài đặt đường gióng kích thước chuẩn xác khi học vẽ.
Tab Symbols and Arrows: Tùy chỉnh cho ký hiệu dấu ngắt đường gióng hoặc mũi tên. Thiết lập các thông số cơ bản (phần tô màu vàng).

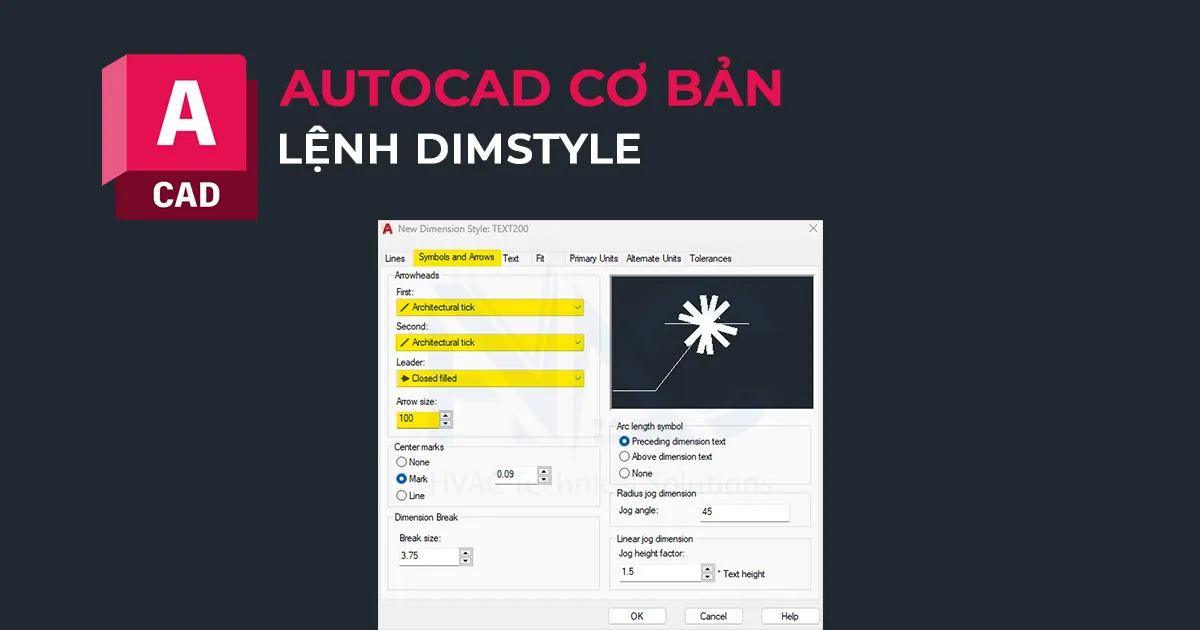

Cài đặt tab Symbols and Arrows trong Dimstyle AutoCAD 2017, tùy chỉnh ký hiệu mũi tên và dấu ngắt cho kích thước.
Tab Text: Tùy chỉnh ghi chú hoặc giá trị kích thước trên đường gióng. Thiết lập các thông số cơ bản (phần tô màu vàng).
Tùy chỉnh tab Text trong Dimstyle AutoCAD 2017, điều chỉnh hiển thị giá trị kích thước và ghi chú khi học vẽ.
Tab Primary Units: Tùy chỉnh đơn vị, giá trị sau dấu phẩy. Thiết lập các thông số cơ bản (phần tô màu vàng).

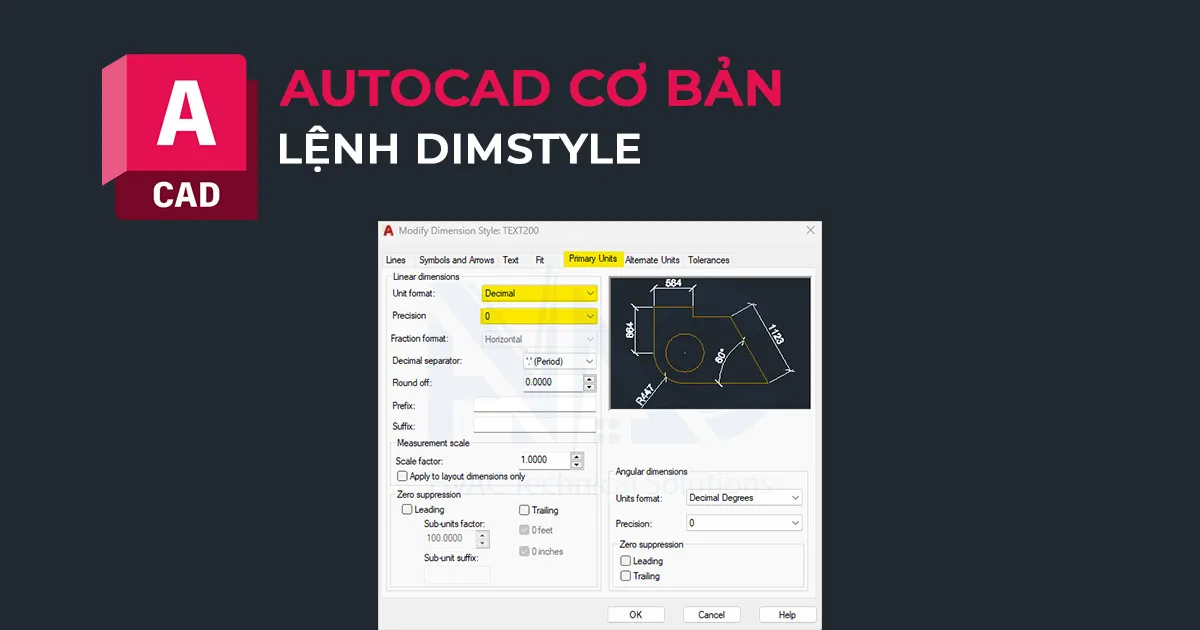

Cài đặt tab Primary Units trong Dimstyle AutoCAD 2017, thiết lập đơn vị và độ chính xác cho kích thước.
Sau khi hoàn tất cài đặt, nhấn OK.
Trở lại hộp thoại Dimension Style Manager ban đầu, chọn kiểu kích thước vừa tạo → nhấn Set Current.
Hoàn tất cài đặt Dimstyle trong AutoCAD 2017 bằng cách chọn kiểu kích thước vừa tạo và nhấn Set Current.

12. DLI – Lệnh DIMLINEAR: Gióng kích thước đoạn thẳng dọc hay ngang trong AutoCAD 2017

Lệnh DIMLINEAR dùng để ghi kích thước cho các đoạn thẳng nằm ngang hoặc dọc.

Cách 1: Chọn biểu tượng lệnh trên thanh công cụ rồi chọn 2 điểm cần gióng kích thước.
Cách 2: Gõ DLI → Enter rồi chọn 2 điểm cần gióng kích thước.

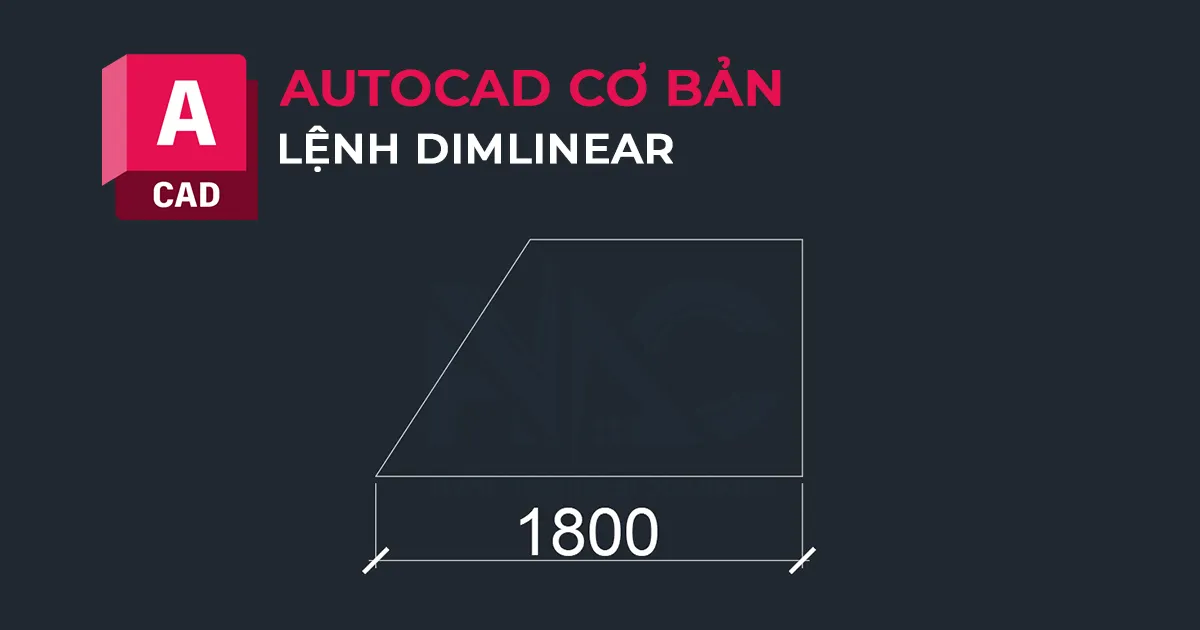

Minh họa lệnh DIMLINEAR trong AutoCAD 2017, dùng để gióng kích thước đoạn thẳng ngang/dọc, quan trọng khi học vẽ.

13. DAL – Lệnh DIMALIGNED: Gióng kích thước nghiêng trong AutoCAD 2017

Lệnh DIMALIGNED dùng để ghi kích thước cho các đoạn thẳng nghiêng.

Gõ biểu tượng hoặc gõ DAL → Enter rồi chọn 2 điểm cần gióng kích thước.

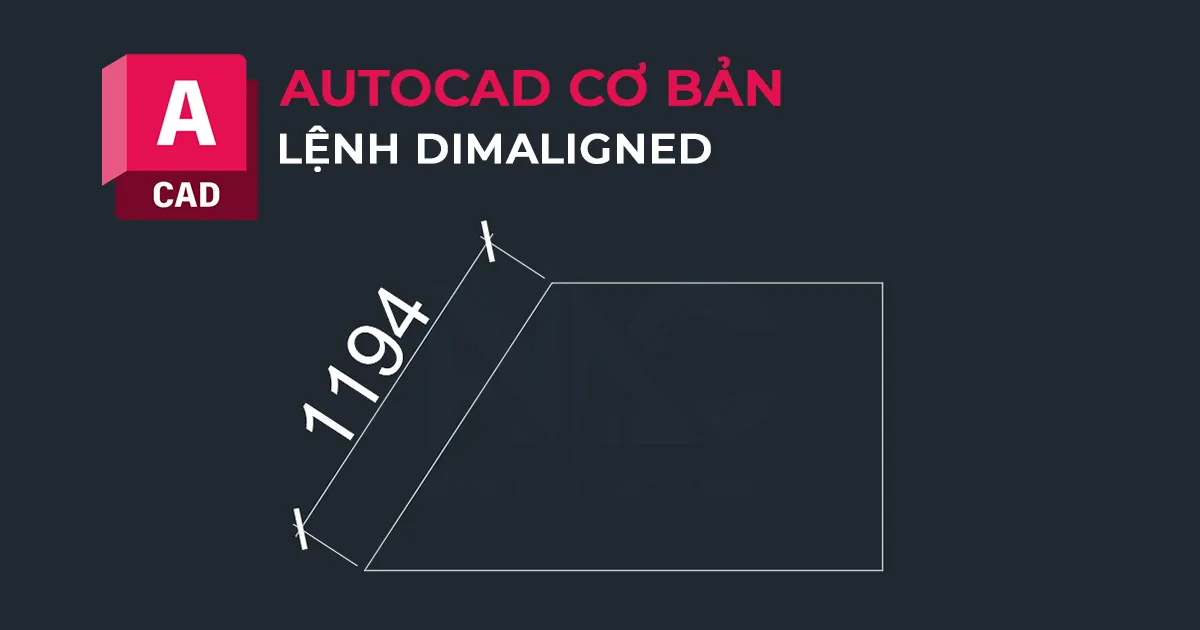

Thao tác lệnh DIMALIGNED trong AutoCAD 2017 để gióng kích thước đoạn thẳng nghiêng, giúp bản vẽ chuyên nghiệp hơn.

14. LE – Lệnh QLEADER: Lệnh vẽ mũi tên chú thích trong AutoCAD 2017

Lệnh QLEADER giúp vẽ mũi tên và thêm chú thích vào bản vẽ.

Gõ LE → Enter.
Bạn có thể gõ S → Enter để cài đặt thông số cho mũi tên (ví dụ: kiểu mũi tên, kích thước).
Nếu không cài đặt, cứ nhấp chuột trái chọn điểm mũi tên trên màn hình.
Chọn điểm tiếp theo hoặc 2 điểm tiếp theo để tạo mũi tên thẳng hoặc bẻ góc.
Nhấn phím ESC để thoát lệnh.

Sử dụng lệnh QLEADER trong AutoCAD 2017 để vẽ mũi tên chú thích, kỹ năng cần thiết khi học vẽ bản vẽ.

15. SC – Lệnh SCALE: Thay đổi tỉ lệ đối tượng trong AutoCAD 2017

Lệnh SCALE dùng để phóng to hoặc thu nhỏ đối tượng theo một tỉ lệ nhất định.

Gõ SC → Enter.
Quét chọn hoặc chọn đối tượng cần phóng to/thu nhỏ → Enter.
Chọn 1 điểm trên đối tượng làm mốc (base point).
Nhập tỷ lệ cần thay đổi vào (ví dụ: 2 để phóng to gấp đôi, 0.5 để thu nhỏ còn một nửa) → Enter.

Hướng dẫn lệnh SCALE trong AutoCAD 2017 để thay đổi tỉ lệ đối tượng, kỹ thuật cơ bản khi học vẽ.

16. AL – Lệnh ALIGN: Gá đối tượng dọc theo cạnh bất kỳ trong AutoCAD 2017

Lệnh ALIGN giúp di chuyển và xoay đối tượng để gá nó dọc theo một cạnh hoặc đường thẳng khác.

Gõ AL → Enter.
Quét chọn hoặc chọn đối tượng cần gá → Enter.
Chọn điểm 1 trên đối tượng nguồn và chọn điểm tương ứng trên đường thẳng đích.
Chọn điểm 2 trên đối tượng nguồn và chọn điểm tương ứng trên đường thẳng đích.
Enter.
Enter tiếp để kết thúc lệnh (chọn N nếu không muốn phóng to/thu nhỏ đối tượng nguồn theo đối tượng đích).

Ví dụ lệnh ALIGN trong AutoCAD 2017, gá đối tượng theo đường thẳng bất kỳ, hỗ trợ học vẽ nhanh chóng.

17. MT – Lệnh MTEXT: Ghi văn bản trong AutoCAD 2017

Lệnh MTEXT (Multiline Text) dùng để tạo và chỉnh sửa các đoạn văn bản đa dòng.

Gõ MT → Enter.
Chọn 1 điểm bất kỳ trên bản vẽ.
Bạn có thể gõ H → Enter (để nhập chiều cao chữ cần thiết, ví dụ: 200).
Nhấp chuột trái quét tạo vùng cần viết chữ và đánh chữ vào.
Nhấp ra ngoài hoặc chọn Close Text Editor để kết thúc lệnh.

Thao tác lệnh MTEXT trong AutoCAD 2017 để ghi văn bản và chú thích trên bản vẽ, làm bài tập học vẽ.

18. B – Lệnh BLOCK: Tạo block trong AutoCAD 2017

Lệnh BLOCK giúp nhóm nhiều đối tượng rời rạc thành một đối tượng duy nhất (block), giúp quản lý bản vẽ dễ dàng hơn.

Quét chọn các đối tượng cần tạo block.
Gõ B → Enter.
Nhập tên block vào trường Name.
Chọn Pick point và chọn điểm gốc tọa độ (insertion point) trên đối tượng.
Bỏ chọn (untick) “Open in block editor” (nếu bạn không muốn chỉnh sửa block ngay lập tức) và chọn OK.

Ví dụ: như hình dưới, sau khi vẽ một khung bảng hiệu và gõ text chữ bên trong, bạn có thể tạo block cho hai đối tượng này thành một khối duy nhất. Điều này rất hữu ích khi học vẽ AutoCAD 2017 để sắp xếp các chi tiết lặp đi lặp lại.

Minh họa lệnh BLOCK trong AutoCAD 2017, tạo khối đối tượng giúp quản lý bản vẽ hiệu quả khi học vẽ.

19. X – Lệnh EXPLODE: Rã block trong AutoCAD 2017

Lệnh EXPLODE (phá block) dùng để phá vỡ một block hoặc polyline thành các đối tượng thành phần riêng lẻ.

Chọn block cần rã.
Gõ X → Enter.

20. LA – Lệnh LAYER: Tạo đặc tính nét vẽ trong AutoCAD 2017

Lệnh LAYER giúp bạn quản lý các lớp và đặc tính của nét vẽ (màu sắc, kiểu đường, độ dày nét). Đây là một khái niệm cơ bản nhưng rất quan trọng khi học vẽ AutoCAD 2017.

Gõ LA → Enter.
Hộp thoại Layer Properties Manager sẽ hiển thị.
Chọn New Layer để nhập tên nét vẽ mới.
Nhập các đặc tính cần thiết (ví dụ: màu sắc, loại đường, độ dày nét) cho layer mới.

Cửa sổ Layer Properties Manager trong AutoCAD 2017, quản lý các lớp và đặc tính nét vẽ chuyên nghiệp cho người học.

21. H – Lệnh HATCH: Tạo mặt cắt hoặc tô nền đối tượng trong AutoCAD 2017

Lệnh HATCH dùng để tô nền hoặc tạo mặt cắt cho một vùng khép kín, thường được dùng để biểu thị vật liệu hoặc khu vực.

Cách 1: Đối với đối tượng rời rạc (khu vực được bao quanh bởi các nét vẽ riêng lẻ)

Gõ H → Enter.
Chọn Pick Point và chọn điểm nằm giữa trong khu vực được bao quanh bởi các nét rời rạc.
Chọn hình dạng tô Pattern (mẫu tô).
Setup thuộc tính trong bảng Properties (tỉ lệ, góc xoay, màu sắc).
Chọn Close Hatch Creation hoàn thành lệnh.

Cách 2: Đối với đối tượng liền khối (ví dụ: Polyline kín)

Gõ H → Enter.
Chọn Select và chọn đối tượng cần tô (ví dụ: hình chữ nhật, hình tròn).
Chọn hình dạng tô Pattern.
Setup thuộc tính trong bảng Properties.
Chọn Close Hatch Creation hoàn thành lệnh.

Sử dụng lệnh HATCH trong AutoCAD 2017 để tô nền hoặc tạo mặt cắt, làm cho bản vẽ sinh động hơn khi học vẽ.

22. MA – Lệnh MATCHPROP: Sao chép thuộc tính đối tượng trong AutoCAD 2017

Lệnh MATCHPROP giúp bạn sao chép thuộc tính (layer, màu sắc, kiểu đường, độ dày nét, v.v.) từ một đối tượng sang đối tượng khác.

Gõ MA → Enter.
Chọn đối tượng mẫu mà bạn muốn sao chép thuộc tính theo.
Chọn đối tượng (hoặc các đối tượng) cần sao chép thuộc tính.

23. AR – Lệnh ARRAY: Tạo nhiều đối tượng giống nhau theo khoảng cách định sẵn trong AutoCAD 2017

Lệnh ARRAY dùng để tạo nhiều bản sao của đối tượng theo một mẫu nhất định (hình chữ nhật, đường dẫn hoặc xoay tròn).

Gõ AR → Enter.
Quét chọn đối tượng cần tạo → Enter.
Dòng command lệnh sẽ có 3 tùy chọn:
- Rectangular array: Nhân bản các đối tượng theo hình chữ nhật (hàng và cột).
- Path: Nhân bản các đối tượng theo một đường cong bất kỳ.
- Polar array: Nhân bản các đối tượng xoay tròn quanh một tâm.
Chọn loại array mong muốn và nhập các thông số như khoảng cách, số hàng, số cột (đối với Rectangular array) hoặc tâm xoay, số lượng đối tượng (đối với Polar array).
Kết thúc lệnh.

Ví dụ: Tạo theo hình chữ nhật, nhân bản một đối tượng lên thành 4 hàng và 3 cột. Đây là một công cụ hiệu quả khi học vẽ AutoCAD 2017 để tạo các chi tiết lặp lại.

Minh họa lệnh ARRAY trong AutoCAD 2017, nhân bản đối tượng theo hàng/cột, giúp học vẽ nhanh và chính xác.

VII. Video hướng dẫn thao tác các lệnh AutoCAD cơ bản – phần 1

VIII. Video hướng dẫn thao tác các lệnh AutoCAD cơ bản – phần 2

IX. Video hướng dẫn thao tác các lệnh AutoCAD cơ bản – phần 3

X. Template AutoCAD

Tải xuống template Autocad miễn phí tại đây. Template này sẽ giúp bạn bắt đầu học vẽ AutoCAD 2017 với các cài đặt tiêu chuẩn.

XI. Bài tập AutoCAD

Tải xuống bài tập AutoCAD để thực hành các lệnh AutoCAD cơ bản. Thực hành là chìa khóa để thành thạo AutoCAD 2017.

XII. Tổng hợp phím tắt AutoCAD (AutoCAD shortcuts & hotkey guide)

Danh sách tổng hợp các phím tắt AutoCAD giúp bạn làm việc nhanh hơn và hiệu quả hơn, đặc biệt quan trọng khi bạn học vẽ AutoCAD 2017. File PDF shortcuts & hotkey guide này là nguồn tài liệu học AutoCAD chính thức từ Autodesk.

Tải xuống bảng lệnh tắt trong CAD tại đây.

Để nâng cao kỹ năng học vẽ AutoCAD 2017, bạn cũng có thể tham khảo thêm:
