Học Revit MEP: Nâng tầm kỹ năng thiết kế cơ điện và định hướng sự nghiệp BIM

Trong bối cảnh ngành xây dựng và kiến trúc đang chuyển mình mạnh mẽ sang mô hình thông tin công trình (BIM), việc nắm vững các công cụ thiết kế chuyên dụng trở nên cấp thiết hơn bao giờ hết. Phần mềm Revit, đặc biệt là module MEP (Cơ Điện Nước), đã trở thành một tiêu chuẩn không thể thiếu cho các kỹ sư, chuyên gia và sinh viên mong muốn phát triển sự nghiệp trong lĩnh vực này. Nếu bạn đang tìm kiếm một lộ trình học tập hiệu quả để thành thạo Revit MEP, bài viết này sẽ cung cấp cái nhìn toàn diện về tầm quan trọng, nội dung và lợi ích khi bạn quyết định học Revit MEP.

Với Revit MEP, các kỹ sư có thể thiết kế, mô hình hóa và phân tích các hệ thống cơ điện, cấp thoát nước và phòng cháy chữa cháy (M&E/MEPF) một cách chính xác, tối ưu và hiệu quả hơn. Đây không chỉ là một công cụ vẽ kỹ thuật mà còn là một nền tảng mạnh mẽ để quản lý thông tin, cộng tác nhóm và phát hiện xung đột sớm, giúp tiết kiệm thời gian và chi phí cho dự án.

Học Revit MEP: Tổng quan khóa học và lợi ích

Tổng quan khóa học Revit MEP (Revit MEPF)

Khóa học Revit MEP (Revit MEPF) được thiết kế đặc biệt dành cho các kỹ sư trẻ, sinh viên và những ai đam mê muốn tìm hiểu sâu và thiết kế các hệ thống M&E trên nền tảng Revit. Với sự dẫn dắt của các giảng viên là những Leader và BIM Manager giàu kinh nghiệm từ các bộ môn chuyên ngành, học viên sẽ được trang bị kiến thức từ cơ bản đến nâng cao, đảm bảo khả năng ứng dụng thực tế ngay sau khóa học.

Chương 1: Giới thiệu về BIM và Revit MEP

Chương đầu tiên đặt nền móng vững chắc cho hành trình học Revit MEP của bạn.

1. Giới thiệu về BIM: Tổng quan về Mô hình thông tin công trình (Building Information Modeling), tầm quan trọng và vai trò của BIM trong ngành xây dựng hiện đại.
2. Mục tiêu khóa học Revit MEP: Định hướng cụ thể về những kiến thức và kỹ năng học viên sẽ đạt được.
3. Giới thiệu về giao diện Revit MEP (Revit MEPF): Làm quen với không gian làm việc, các công cụ và thanh ribbon cơ bản của phần mềm.
4. Một số khái niệm thường dùng trong Revit MEP (Revit MEPF): Giải thích các thuật ngữ chuyên ngành và cách chúng được sử dụng trong môi trường Revit.
5. Hỗ trợ cài đặt phần mềm: Với những máy tính chưa cài đặt Revit, học viên sẽ được hỗ trợ nhiệt tình để đảm bảo sẵn sàng cho việc học. Việc tìm hiểu cách cài revit đúng cách là bước đầu tiên quan trọng.

Chương 2: Các vấn đề liên quan đến File Link, File CAD

Hiểu cách làm việc với các tệp bên ngoài là một kỹ năng quan trọng trong môi trường BIM.

1. Khởi tạo dự án làm việc với Revit MEP: Hướng dẫn quy trình thiết lập một dự án mới.
2. Tạo Grid từ bản vẽ Autocad và Level: Học cách nhập và chuyển đổi dữ liệu từ CAD sang Revit.
3. Link file, Copy monitor lưới trục và level từ file link: Kỹ thuật liên kết và quản lý thông tin giữa các mô hình khác nhau.

Chương 3: Khởi tạo Central File – Tạo & Quản lý Workset để làm việc theo nhóm

Làm việc nhóm hiệu quả là một trong những lợi thế lớn của BIM.

1. Phân biệt local file – central file: Hiểu rõ cách các tệp làm việc cá nhân và tệp trung tâm tương tác.
2. Thiết lập user – đường dẫn cho local file: Hướng dẫn cấu hình môi trường làm việc cá nhân.
3. Khởi tạo central file & một số lưu ý khi tạo workset – khống chế hiển thị theo workset: Thực hành tạo và quản lý Workset để phân chia công việc, tối ưu hóa hiển thị và tránh xung đột trong quá trình cộng tác.

Chương 4: Dựng mô hình hệ thống Chữa cháy (Modeling Fire Protection System)

Đi sâu vào thiết kế một trong những hệ thống quan trọng nhất của công trình.

1. Thiết lập môi trường dựng hình (Mechanical Settings): Cấu hình các cài đặt cần thiết cho hệ thống cơ khí.
2. Hướng dẫn thực hành dựng mô hình hệ thống chữa cháy:
   • Dựng ống và fitting ống của hệ chữa cháy (Fire_Protection Pipes and Pipe Fittings): Thực hành vẽ đường ống và lắp đặt phụ kiện.
   • Đặt đầu Sprinklers và kết nối ống (Sprinklers): Hướng dẫn đặt các đầu phun chữa cháy và kết nối chúng vào hệ thống ống.
   • Đặt các van và phụ kiện trên đường ống (Fire_Protection Accessories): Lắp đặt các loại van và phụ kiện khác nhau.
   • Đặt các thiết bị chữa cháy (Fire_Protection Mechanical Equipment): Đặt các thiết bị chuyên dụng như bơm chữa cháy.
   • Dựng phòng bơm hệ thống PCCC: Thiết kế không gian và các thành phần của phòng bơm PCCC.

Chương 5: Dựng mô hình Cấp thoát nước (Modeling Plumbing System)

Tiếp cận với thiết kế hệ thống cấp thoát nước trong Revit.

1. Thiết lập môi trường dựng hình (Pipe Settings): Cấu hình các cài đặt đặc trưng cho hệ thống ống nước.
2. Hướng dẫn thực hành dựng mô hình hệ thống cấp thoát nước:
   • Dựng ống và fitting ống cấp nước (Cold and Hot Water Supply Pipes): Vẽ hệ thống cấp nước nóng và lạnh.
   • Dựng ống và fitting ống thoát nước (Sanitary Pipes): Thiết kế hệ thống thoát nước thải.
   • Dựng ống và fitting ống thông hơi (Vent Pipes): Thực hành vẽ các đường ống thông hơi.
   • Đặt van và phụ kiện trên đường ống (Plumbing Pipe Accessories): Lắp đặt các loại van và phụ kiện cho hệ thống ống nước.
   • Đặt các thiết bị vệ sinh (Plumbing Fixtures) và kết nối ống: Đặt bồn rửa, bồn cầu và các thiết bị vệ sinh khác, sau đó kết nối chúng vào hệ thống ống.
   • Dựng phòng bơm hệ thống cấp nước: Thiết kế phòng bơm phục vụ hệ thống cấp nước.

Chương 6: Dựng mô hình hệ thống MVAC (Modelling MVAC System)

Khám phá module thiết kế hệ thống thông gió, điều hòa không khí.

1. Thiết lập môi trường dựng hình (Pipe Settings): Cấu hình các cài đặt cho hệ thống MVAC.
2. Hướng dẫn thực hành dựng mô hình MVAC:
   • Dựng ống và fitting ống gas (Gas Pipes): Thiết kế đường ống dẫn gas.
   • Dựng ống và fitting ống thoát nước ngưng (Condensation Pipes): Vẽ hệ thống thoát nước ngưng.
   • Dựng ống gió và fitting ống gió: Thiết kế hệ thống đường ống gió và các phụ kiện.
   • Đặt miệng gió (Air Terminal) và kết nối ống gió: Đặt các miệng gió và kết nối chúng vào hệ thống ống gió.
   • Đặt thiết bị (AHU, Fans) và kết nối ống gió: Lắp đặt các thiết bị điều hòa không khí như AHU, quạt và kết nối với ống gió.
   • Đặt thiết bị Chiller và kết nối ống: Đặt Chiller và kết nối hệ thống ống làm lạnh.

Chương 7: Dựng mô hình hệ thống Điện (Modelling Electrical System)

Học cách thiết kế hệ thống điện một cách khoa học và hiệu quả.

1. Thiết lập môi trường dựng hình: Cấu hình các cài đặt đặc thù cho hệ thống điện.
2. Hướng dẫn thực hành dựng hình mô hình hệ thống điện:
   • Dựng Máng Cáp (Cable Tray): Thiết kế hệ thống máng cáp.
   • Dựng Ống luồn dây điện (Conduit): Vẽ hệ thống ống luồn dây điện.
   • Đặt các thiết bị điện (Electrical Equipment) và kết nối điện: Đặt tủ điện, máy biến áp và các thiết bị điện khác, sau đó kết nối chúng.
   • Đặt thiết bị chiếu sáng (Lighting Fixtures) và kết nối điện: Lắp đặt đèn chiếu sáng và kết nối hệ thống điện.
   • Đặt các phụ kiện điện (Electric Fixtures) và kết nối điện: Đặt ổ cắm, công tắc và các phụ kiện điện khác, sau đó kết nối chúng vào hệ thống. Để hiểu rõ hơn về cách các module Revit liên kết với nhau, bạn có thể tìm hiểu thêm về phần mềm revit architecture.

Chương 8: Kiểm tra xung đột giữa các hệ thống (Interference Check) và cách xử lý

Kỹ năng cốt lõi để đảm bảo mô hình không có lỗi và sẵn sàng cho thi công.

1. Link các file trong hệ thống MEPF: Liên kết các mô hình hệ thống khác nhau để kiểm tra toàn diện.
2. Tiến hành kiểm tra xung đột giữa các hệ thống:
   • Chọn file hệ thống để kiểm tra xung đột: Hướng dẫn chọn các đối tượng cần kiểm tra.
   • Truy tìm ID các phần tử xung đột trong hệ thống: Xác định chính xác vị trí và đối tượng gây xung đột để có phương án xử lý.

Chương 9: Hướng dẫn tạo Family theo Catalogue nhà sản xuất

Tối ưu hóa thư viện đối tượng cho dự án của bạn.

1. Tạo tủ điện, đặt các thông số parameter cho tủ điện và khống chế hiển thị 2D trên mặt bằng: Hướng dẫn chi tiết việc tạo và tùy chỉnh Family.
2. Tạo một số family đèn – box điện theo catalogue nhà sản xuất: Thực hành tạo Family từ thông số kỹ thuật của nhà sản xuất.
3. Tạo các loại hanger (ty treo – giá đỡ thang máng cáp), support cho phòng bơm: Thiết kế các chi tiết hỗ trợ.
4. Tạo các loại family quạt – AHU – FCU – Chiller theo catalogue nhà sản xuất: Xây dựng Family cho các thiết bị MVAC lớn.
5. Giới thiệu một số trang web để tải về và sử dụng family cho dự án: Cung cấp nguồn tài nguyên hữu ích.

Chương 10: Bóc tách khối lượng

Một trong những lợi ích quan trọng nhất của BIM là khả năng bóc tách khối lượng chính xác.

1. Bóc tách khối lượng, tạo bộ lọc từng đối tượng cho hệ thống phòng cháy chữa cháy: Hướng dẫn tạo bảng thống kê vật liệu và thiết bị.
2. Bóc tách khối lượng, tạo bộ lọc từng đối tượng cho hệ thống cấp thoát nước: Thực hành bóc tách khối lượng cho hệ thống ống nước.
3. Bóc tách khối lượng, tạo bộ lọc từng đối tượng cho hệ thống MVAC: Bóc tách khối lượng cho đường ống gió và thiết bị MVAC.
4. Bóc tách khối lượng, tạo bộ lọc từng đối tượng cho hệ thống điện: Bóc tách khối lượng cáp, máng cáp, thiết bị điện.

Chương 11: Khởi tạo Template cho dự án – Transfer thuộc tính dự án

Tạo dựng môi trường làm việc chuẩn hóa cho các dự án tương lai.

1. Cách khởi tạo template cho các hệ MEPF: Hướng dẫn tạo các mẫu dự án tùy chỉnh.
2. Quản lý template trong dự án: Cách sử dụng và cập nhật các template.
3. Transfer thuộc tính (template, filter, pipe system….) từ dự án này sang dự án khác: Kỹ thuật chuyển giao cài đặt và tài nguyên giữa các dự án.

Chương 12: Trình bày bản vẽ và In ấn

Hoàn thiện sản phẩm cuối cùng là các bản vẽ kỹ thuật chuyên nghiệp.

1. Hướng dẫn khống chế hiển thị:
   • Tìm hiểu về View Range & hiệu chỉnh: Kiểm soát phạm vi nhìn của bản vẽ.
   • Tìm hiểu về Call Out: Tạo các chi tiết phóng to của bản vẽ.
   • Tìm hiểu về Plan Region: Điều chỉnh View Range cục bộ.
   • Tìm hiểu về Drafting view: Tạo các bản vẽ chi tiết 2D độc lập.
2. Tạo khung tên và thông tin bản vẽ: Thiết lập các thông tin cơ bản cho bản vẽ.
3. In ấn: Hướng dẫn quy trình in ấn bản vẽ.
4. Làm bài test cuối khóa (1 tuần): Đánh giá năng lực của học viên. Lưu ý: Bài test dưới 7 điểm sẽ được học lại miễn phí.
5. Giới thiệu về ứng dụng BIM360: Khái quát về nền tảng quản lý dự án BIM trên đám mây.
6. Cách thiết lập BIM Team ngay tại dự án: Hướng dẫn tổ chức đội nhóm làm việc với BIM.

Tại sao nên học Revit MEP ngay hôm nay?

Hiện nay, xu thế của các nhà thầu xây dựng và chủ đầu tư đều mong muốn thực hiện dự án trên Revit. Điều này giúp họ thay đổi thiết kế nhanh chóng, quản lý thông tin, tiến độ và giá thành của dự án hiệu quả hơn. Chính vì vậy, kỹ sư các hệ thống MEP trong dự án cũng cần biết và sử dụng thành thạo phần mềm này để giao tiếp hiệu quả với chủ đầu tư và bên tư vấn giám sát.

Đối với các anh chị kỹ sư đã và đang đi làm, việc tự nghiên cứu Revit MEP có thể khả thi do đã có kinh nghiệm thực tế về tính chất các hệ thống. Tuy nhiên, quá trình này sẽ tiêu tốn khá nhiều thời gian quý báu. Với những tài liệu tự học revit có sẵn, bạn có thể bắt đầu, nhưng một khóa học bài bản sẽ giúp bạn tiết kiệm đáng kể thời gian và công sức.

Đối với các bạn sinh viên đang theo học tại các trường, do chỉ học chuyên ngành riêng nên có thể chưa thật sự hiểu hết tính chất các hệ thống MEP trong tòa nhà. Vì vậy, tham gia một khóa học Revit MEP là lựa chọn tối ưu với các lý do sau:

1. Học cách sử dụng và quản lý thông tin: Nắm vững cách vận hành phần mềm và tổ chức dữ liệu trong mô hình.
2. Hướng dẫn các tiêu chuẩn hệ thống: Được trang bị kiến thức về tiêu chuẩn của các hệ thống: Điều hòa thông gió (M), Hệ thống điện (E), Hệ thống cấp thoát nước (P) và Hệ thống phòng cháy chữa cháy (F).
3. Tiết kiệm thời gian am hiểu hệ thống: Để một sinh viên mới ra trường hiểu được hệ thống MEP trong tòa nhà, có thể mất từ 3 đến 5 năm làm việc tại các dự án lớn. Nhưng với việc học Revit MEP, bạn chỉ mất gần 2 tháng để hiểu và dựng mô hình theo yêu cầu của chủ đầu tư và bên thiết kế.
4. Đón đầu xu hướng BIM 360: Trong tương lai gần, các nhà thầu sẽ quản lý tiến độ thông qua ứng dụng BIM 360 Plan – một ứng dụng mạnh mẽ với khả năng truy cập web và điện thoại di động, cung cấp khả năng hiển thị theo thời gian thực các cam kết quy hoạch sản xuất, thời gian và bàn giao. Việc tìm hiểu về BIM ngay từ bây giờ là yếu tố then chốt để đáp ứng yêu cầu công việc.

Các hình thức đào tạo và lợi ích khi học Revit MEP tại Rọ đá Việt Nam

Rọ đá Việt Nam cam kết mang đến trải nghiệm học Revit MEP chất lượng cao với nhiều hình thức linh hoạt và các lợi ích vượt trội. Để đầu tư cho sự nghiệp với Revit, bạn cũng nên tìm hiểu thêm về giá bản quyền revit để có cái nhìn tổng quan về chi phí.

Lớp học Offline

Các lớp học Revit MEP được khai giảng hàng tháng, với phòng học được trang bị hiện đại, môi trường học tập chuyên nghiệp. Học viên sẽ được học hỏi trực tiếp từ các kỹ sư đến từ các công ty, tập đoàn dẫn đầu về ứng dụng BIM trong thiết kế, thi công và quản lý như NOVALAND, ATLAS, INDOCHINE, AURECON… Mỗi giảng viên sẽ phụ trách chuyên sâu về chuyên ngành mà họ đang công tác, và luôn có trợ giảng hỗ trợ để đảm bảo học viên thực hành hiệu quả.

Lớp học Online

Đối với những bạn có lịch trình bận rộn, các lớp học Revit MEP Online cung cấp trải nghiệm học trực tiếp với giảng viên qua ứng dụng gọi điện share màn hình, đảm bảo chất lượng không thua kém lớp Offline. Học viên cũng phải vượt qua bài test cuối khóa để được cấp chứng chỉ. Đặc biệt, giờ học do học viên quyết định, tạo sự chủ động tối đa.

Group Zalo hỗ trợ 24/7

Một điểm đặc biệt khi tham gia khóa học là học viên được tham gia vào các Group Zalo học tập của lớp. Giảng viên sẽ luôn theo sát, trả lời trực tiếp những câu hỏi, thắc mắc trong quá trình thực hành tại nhà, tránh tình trạng mất hứng thú khi gặp phải vấn đề khó. Group này cũng sẽ tiếp tục hỗ trợ bạn ngay cả sau khi đi làm, với tinh thần luôn chia sẻ và giải quyết vướng mắc cùng bạn. Đầu tư vào bản quyền revit cũng là một bước quan trọng để hỗ trợ công việc lâu dài.

Các lợi ích khác khi tham gia khóa học

• Quản lý tài nguyên hiệu quả: Được hướng dẫn sử dụng và quản lý nguồn tài nguyên internet một cách hiệu quả nhất cho công việc dựng hình với Revit.
• Đào tạo bài bản: Nắm vững cách làm việc, setup hệ thống để quản lý thông tin công trình, trích xuất và sử dụng các thông tin đó một cách hiệu quả.
• Hỗ trợ việc làm: Được hỗ trợ giới thiệu việc làm với mức lương hấp dẫn tại các công ty hàng đầu về BIM cho những học viên cầu tiến, chịu khó.
• Học trên dự án thực tế: Học viên luôn được học trên công trình thực tế đã hoàn thành và đưa vào sử dụng, giúp ứng dụng kiến thức vào thực tế công việc.
• Giảng viên chuyên nghiệp: Được các giảng viên đạt chứng nhận “Certified Professional” từ Autodesk hướng dẫn trực tiếp các kỹ thuật dựng hình tự động, nhanh chóng và đúng tiêu chuẩn.
• Định hướng sự nghiệp: Trung tâm định hướng con đường phát triển từ các Modeler hay Drafter chuyên nghiệp lên các cấp bậc cao hơn như Coordinator, Senior, Leader hay Manager.
• Kỹ năng phỏng vấn: Tổ chức các buổi cà phê offline để hướng dẫn kỹ năng phỏng vấn, giúp học viên vượt qua các bài test Revit tại các công ty hàng đầu hiện nay.

Chứng chỉ sau khóa học

Sau khi vượt qua bài kiểm tra cuối khóa, học viên sẽ được cấp chứng chỉ. Ngoài ra, trung tâm còn hỗ trợ thi các chứng chỉ quốc tế:

1. Chứng chỉ quốc tế Autodesk Completion (với sự trợ giá 50%).
2. Chứng chỉ Autodesk Completion (trợ giá 20% chi phí).

Và nếu học viên có nhu cầu tìm việc làm, trung tâm sẽ giới thiệu đến các công ty hàng đầu về BIM hiện nay.

Tài liệu tham khảo và nguồn học tập bổ sung

Để tham khảo lịch khai giảng, bạn có thể truy cập trang: https://bimexpress.edu.vn/page/lich-khai-giang
Một số hình ảnh training tại công ty và lớp học: https://bimexpress.edu.vn/thu-vien-anh
Bằng cấp & Chứng chỉ: https://www.facebook.com/media/set/?set=a.2071637136482782&type=1&l=ee5f56c6aa
Group Zalo M&E: https://zalo.me/g/sjnklj454
Soccer group: https://zalo.me/g/pjlfvr434

Mời bạn tham khảo thêm Đề cương REVIT MEP NÂNG CAO qua các hình ảnh dưới đây:

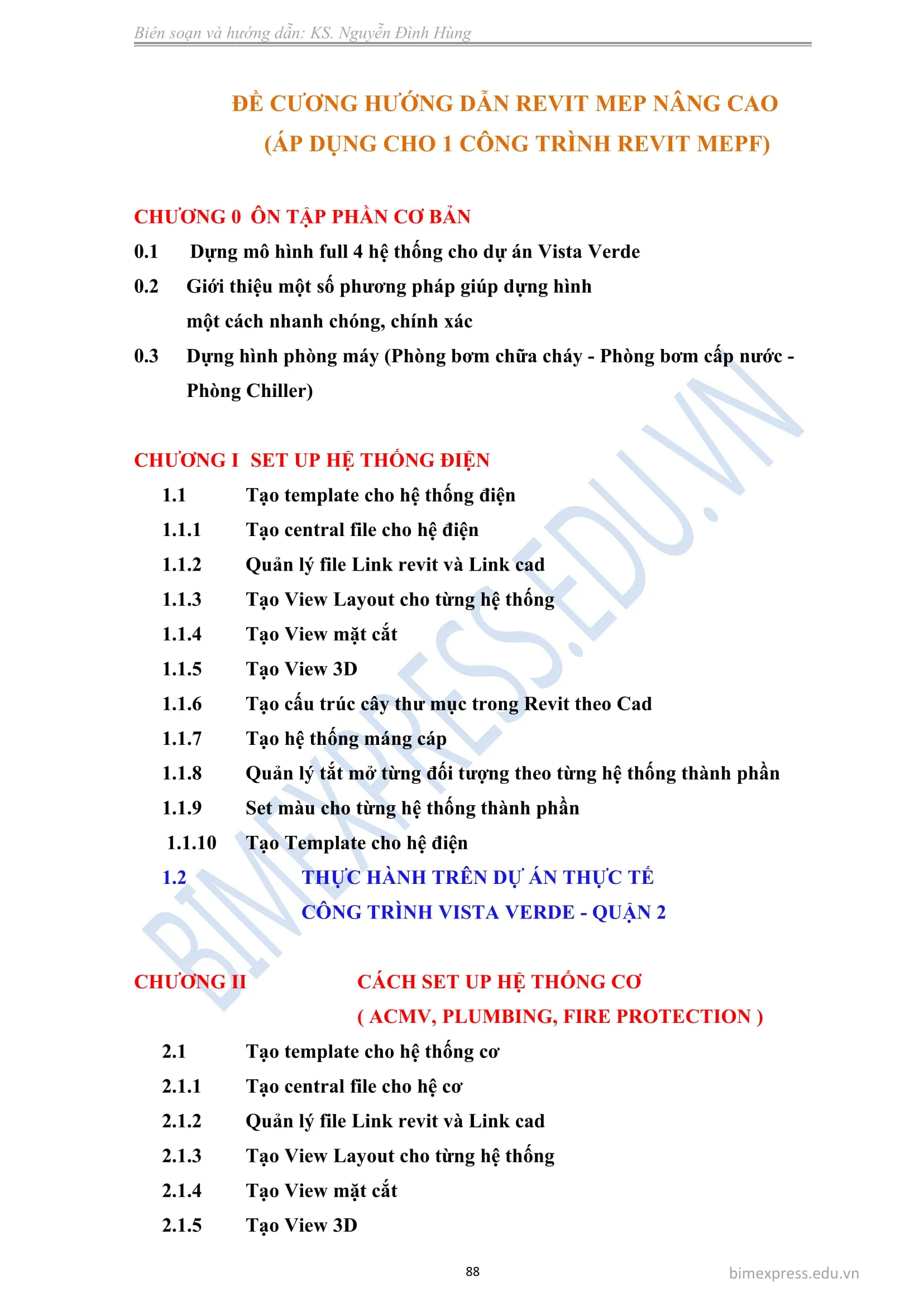

Giáo trình Revit MEP nâng cao – Trang 1

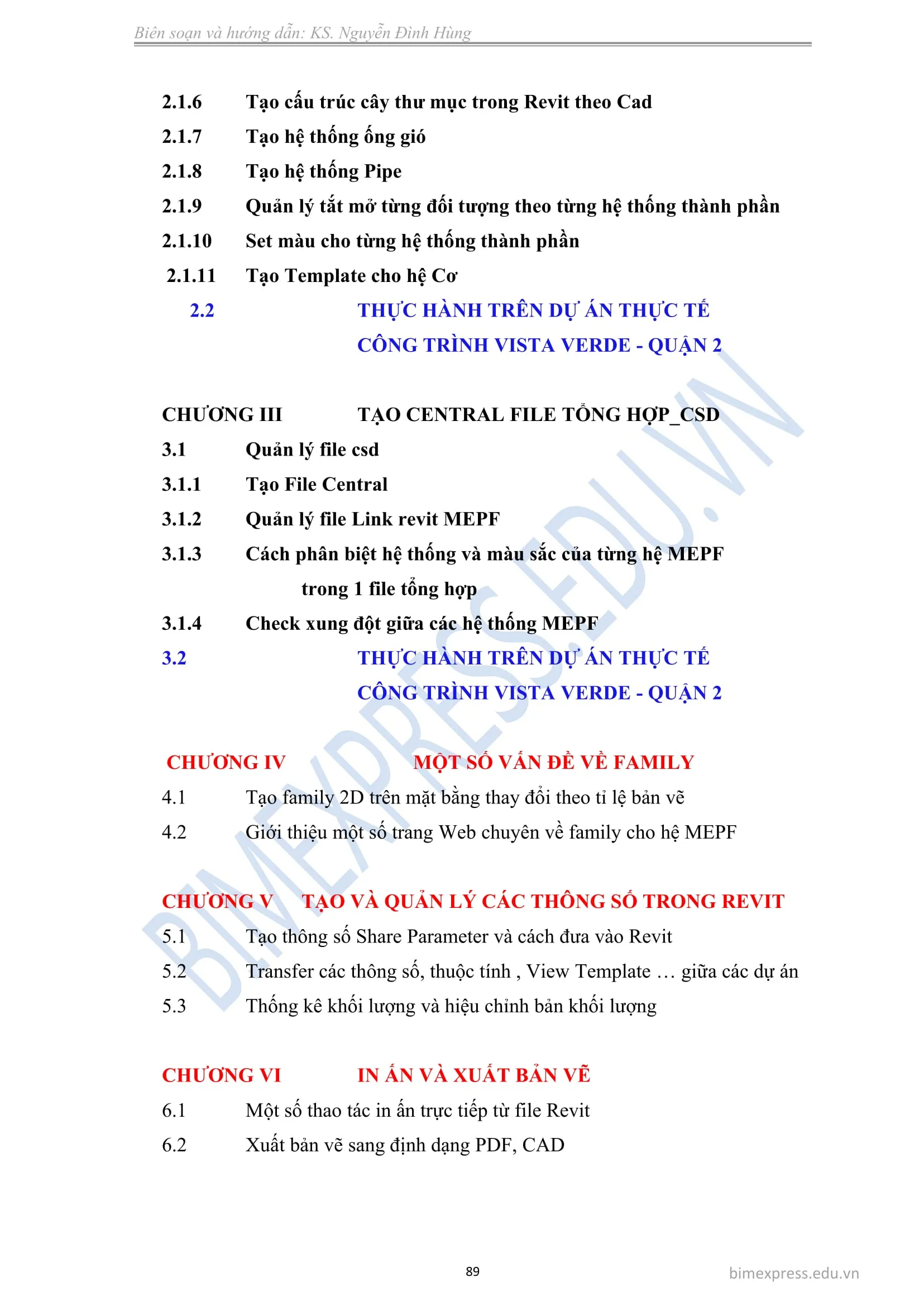

Giáo trình Revit MEP nâng cao – Trang 2

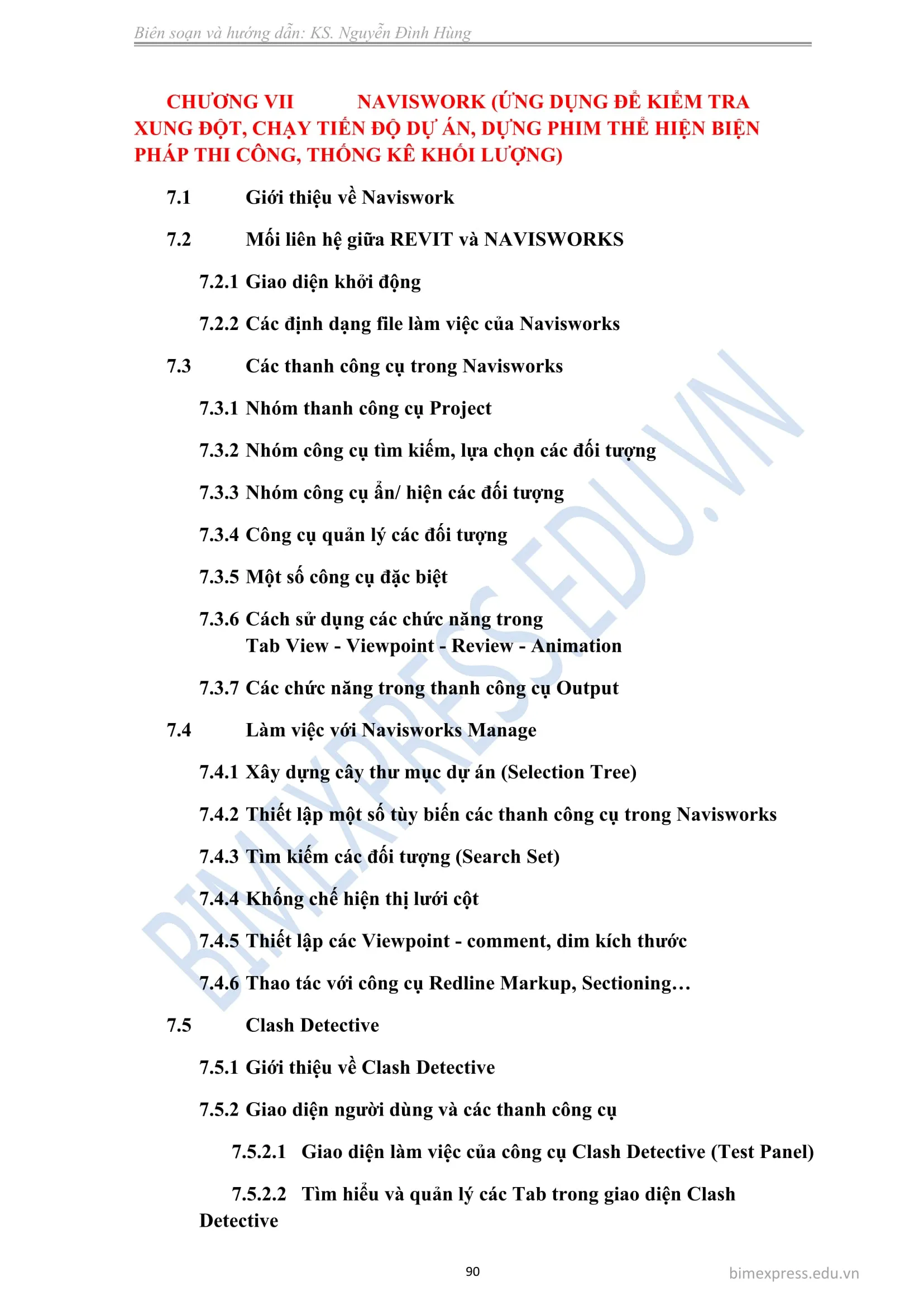

Giáo trình Revit MEP nâng cao – Trang 3

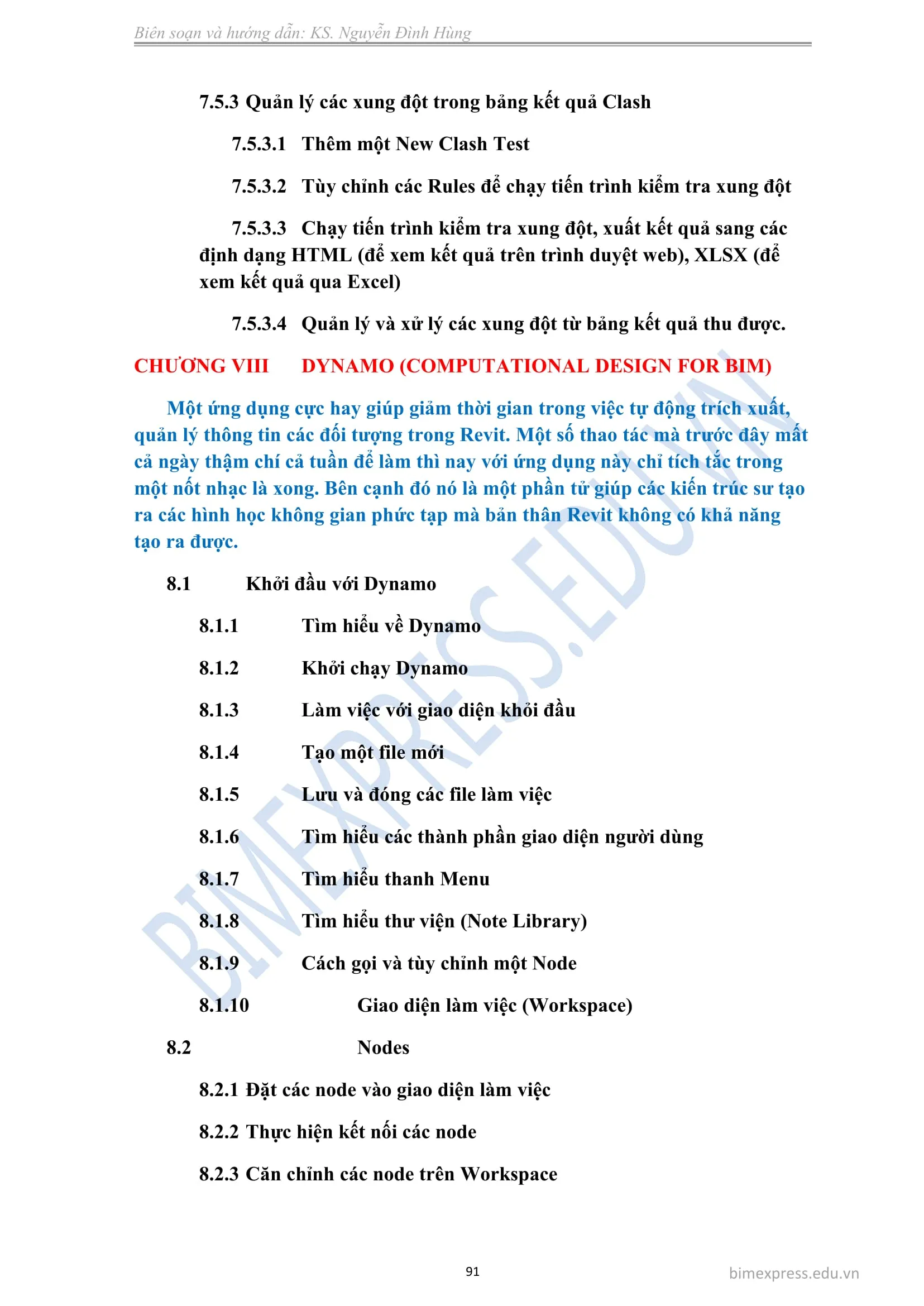

Giáo trình Revit MEP nâng cao – Trang 4
