Hướng Dẫn Chi Tiết Học CAD 3D 2007: Dựng Hình Từ Cơ Bản Đến Nâng Cao Trong AutoCAD

Học AutoCAD 3D là một kỹ năng thiết yếu cho bất kỳ ai làm việc trong lĩnh vực thiết kế, kiến trúc, cơ khí hay xây dựng. Mặc dù thị trường hiện nay có nhiều phần mềm chuyên dụng mạnh mẽ hơn như SketchUp, Revit hay Inventor, AutoCAD vẫn giữ vững vị thế là một công cụ nhanh chóng và hiệu quả để chuyển đổi từ bản vẽ 2D sang mô hình 3D. Đặc biệt, đối với những người đang tìm kiếm tài liệu để Học Cad 3d 2007, các nguyên tắc và lệnh cơ bản được trình bày dưới đây vẫn hoàn toàn phù hợp và là nền tảng vững chắc. Bài viết này sẽ hướng dẫn bạn cách dựng hình 3D trong AutoCAD một cách chi tiết, từ việc thiết lập giao diện đến việc sử dụng các lệnh dựng hình khối cơ bản và nâng cao.

Cách Chuyển Đổi Giao Diện Từ AutoCAD 2D Sang 3D

Để bắt đầu hành trình dựng hình 3D, bước đầu tiên và quan trọng nhất là chuyển đổi giao diện làm việc của AutoCAD từ 2D sang 3D. Điều này sẽ giúp bạn dễ dàng tiếp cận các công cụ và lệnh chuyên biệt cho thiết kế ba chiều.

Các bước thực hiện như sau:

• Trên thanh trạng thái (Status Bar) của AutoCAD, bạn sẽ thấy một biểu tượng tùy chọn (thường là một bánh răng hoặc một mũi tên nhỏ). Nhấn vào biểu tượng này để mở menu lựa chọn không gian làm việc.
• Từ danh sách tùy chọn hiện ra, hãy chọn mục “3D Basic” hoặc “3D Modeling”. Việc chọn “3D Basic” sẽ cung cấp một giao diện đơn giản, dễ tiếp cận hơn cho người mới bắt đầu Học Cad 3d 2007.

Cài đặt giao diện 3D Basic trong AutoCAD để học CAD 3D 2007 hiệu quả

Sau khi bạn chọn xong, thanh Ribbon của AutoCAD sẽ tự động chuyển đổi sang giao diện chuyên dụng cho thiết kế 3D. Giao diện này được tổ chức một cách logic, giúp bạn dễ dàng tìm thấy các công cụ cần thiết cho quá trình dựng hình.

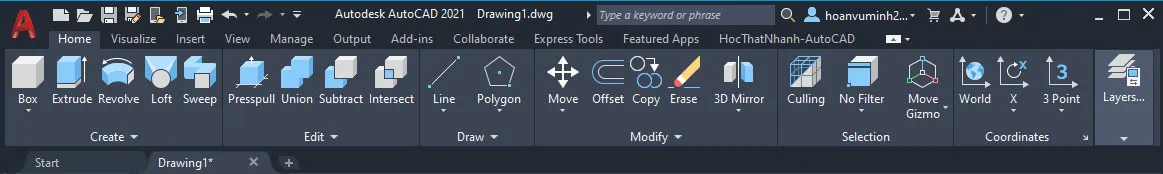

Giao diện Ribbon chuyên dụng cho thiết kế 3D trong AutoCAD, hỗ trợ học CAD 3D 2007

Các thẻ (tab) chính trên thanh Ribbon trong môi trường 3D Modeling thường bao gồm:

• Home: Chứa các công cụ dựng hình và chỉnh sửa cơ bản nhất.
• Solid: Các công cụ tạo và chỉnh sửa khối đặc.
• Surface: Các công cụ làm việc với bề mặt.
• Mesh: Các công cụ tạo và chỉnh sửa lưới.
• Visualize: Các công cụ hiển thị, vật liệu và render.
• Insert: Chèn đối tượng bên ngoài.
• View: Kiểm soát chế độ xem.
• Manage: Quản lý bản vẽ và cài đặt.
• Output: Xuất bản vẽ.
• Add-ins: Các tiện ích mở rộng.
• Collaborate: Cộng tác nhóm.
• Express Tools: Các lệnh bổ trợ nhanh.
• Featured Apps: Các ứng dụng nổi bật.

Việc làm quen với giao diện này là bước đầu tiên để bạn làm chủ khả năng học CAD 3D 2007 và phát triển kỹ năng thiết kế của mình.

Các Lệnh Dựng Hình Khối 3D Cơ Bản Trong AutoCAD

Khi thiết kế 2D, bạn quen thuộc với các nhóm công cụ Draw và Modify. Trong môi trường 3D, các công cụ này được sắp xếp chủ yếu trong các nhóm Create và Edit, hoặc Solid Editing trên thanh Ribbon. Hãy cùng tìm hiểu các lệnh dựng hình khối 3D cơ bản và hữu ích nhất mà bạn sẽ thường xuyên sử dụng.

Lệnh Box

Lệnh Box cho phép bạn tạo một khối hình hộp chữ nhật (solid box) với các kích thước dài, rộng và cao tùy ý. Đây là một trong những khối 3D cơ bản nhất, thường được dùng làm nền tảng cho nhiều mô hình phức tạp hơn. Để sử dụng, bạn chỉ cần nhập lệnh BOX hoặc chọn biểu tượng Box trên thanh Ribbon, sau đó chỉ định các điểm góc và chiều cao.

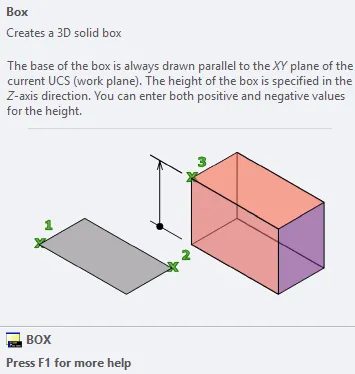

Công cụ Box dùng để tạo khối hình hộp 3D cơ bản khi học CAD 3D 2007 hiệu quả

Ngoài khối Box cơ bản, nhóm công cụ này còn cung cấp nhiều hình dạng 3D nguyên thủy khác mà bạn có thể dễ dàng tạo ra, bao gồm:

• Cylinder: Khối trụ.
• Cone: Khối nón.
• Sphere: Khối cầu.
• Pyramid: Khối chóp đa giác (kim tự tháp).
• Wedge: Khối nêm.
• Torus: Khối bánh xe (vòng xuyến).
• Polysolid: Tạo khối đặc có đường sinh là polyline và mặt cắt ngang hình chữ nhật.

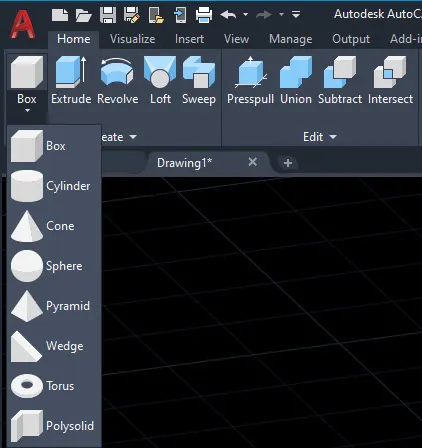

Các tùy chọn hình khối cơ bản như Cylinder, Cone, Sphere trong AutoCAD 3D, hữu ích cho người học CAD 3D 2007

Lệnh Extrude

Lệnh Extrude (lệnh tắt là EXT) là một trong những công cụ mạnh mẽ và được sử dụng rộng rãi nhất để tạo khối 3D từ một đối tượng 2D. Bằng cách chọn một biên dạng 2D (ví dụ: hình tròn, hình chữ nhật, hoặc polyline khép kín) và chỉ định chiều cao đùn, AutoCAD sẽ tạo ra một khối đặc từ biên dạng đó. Lệnh này rất hữu ích khi bạn muốn biến các bản vẽ mặt phẳng thành các hình khối có chiều sâu.

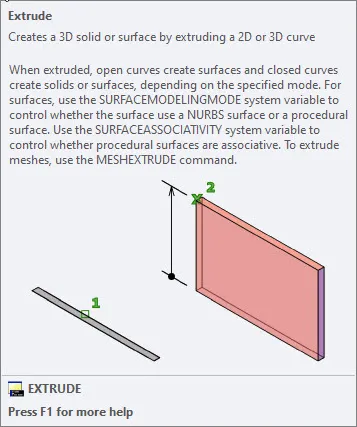

Sử dụng lệnh Extrude để tạo khối 3D từ đối tượng 2D trong AutoCAD, một bước quan trọng khi học CAD 3D 2007

Lệnh Revolve

Lệnh Revolve được sử dụng để tạo khối tròn xoay (solid hoặc surface) bằng cách xoay một đối tượng 2D (biên dạng) quanh một trục xác định. Đây là công cụ lý tưởng để tạo ra các chi tiết có dạng đối xứng tròn như trục, bánh xe, ly, hoặc các bộ phận máy móc khác. Nếu biên dạng 2D là khép kín, bạn có thể tạo ra một khối đặc (solid). Nếu biên dạng hở, kết quả sẽ là một bề mặt (surface).

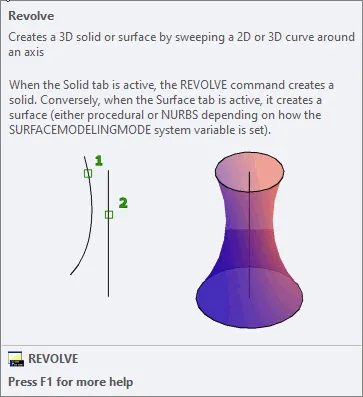

Lệnh Revolve giúp tạo khối tròn xoay từ biên dạng 2D, ứng dụng phổ biến khi học CAD 3D 2007

Lệnh Loft

Lệnh Loft cho phép bạn tạo khối hoặc bề mặt 3D phức tạp bằng cách kết nối một loạt các mặt cắt ngang (cross-sections) khác nhau. Các mặt cắt này có thể là các đối tượng 2D khép kín hoặc hở, phẳng hoặc không phẳng. AutoCAD sẽ tự động tạo một bề mặt hoặc khối mịn màng đi qua tất cả các mặt cắt đã chọn, mang lại khả năng tạo ra các hình dạng hữu cơ hoặc có đường cong phức tạp một cách dễ dàng.

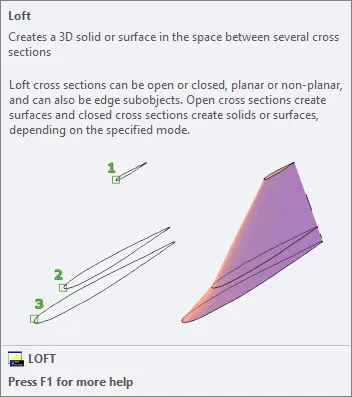

Minh họa lệnh Loft tạo khối 3D phức tạp từ nhiều mặt cắt, nâng cao kỹ năng học CAD 3D 2007

Lệnh Sweep

Lệnh Sweep được sử dụng để tạo khối đặc hoặc bề mặt bằng cách “quét” một biên dạng 2D dọc theo một đường dẫn (path) được chỉ định. Đây là công cụ tuyệt vời để tạo ra các ống dẫn, tay vịn, lò xo, hoặc bất kỳ đối tượng nào có hình dạng đồng nhất chạy dọc theo một đường cong hoặc đường thẳng. Để thực hiện, bạn cần có một biên dạng 2D và một đường dẫn 2D hoặc 3D.

Cách sử dụng lệnh Sweep để tạo khối theo đường dẫn trong AutoCAD, kỹ thuật dựng hình nâng cao cho học CAD 3D 2007

Lệnh Presspull

Lệnh Presspull là một công cụ linh hoạt, cho phép bạn tạo vật rắn hoặc bề mặt 3D bằng cách “kéo” hoặc “đẩy” một vùng kín (biên dạng) của đối tượng. Lệnh này không chỉ tạo khối mới mà còn có thể được dùng để thay đổi kích thước của một khối 3D hiện có, tương tự như lệnh Stretch trong 2D nhưng áp dụng cho không gian 3D. Nó rất trực quan và hiệu quả để điều chỉnh các chi tiết trên mô hình.

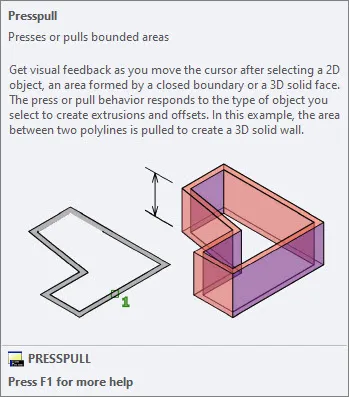

Lệnh Presspull giúp chỉnh sửa và tạo khối 3D nhanh chóng, ứng dụng linh hoạt khi học CAD 3D 2007

Lệnh Union

Lệnh Union (lệnh tắt UNI) được sử dụng để kết hợp hai hoặc nhiều đối tượng khối đặc (solid) hoặc bề mặt (surface) thành một đối tượng duy nhất. Về cơ bản, nó thực hiện phép toán “cộng” các đối tượng lại với nhau, loại bỏ các phần giao cắt bên trong và tạo ra một khối liền mạch. Đây là lệnh rất quan trọng trong việc xây dựng các mô hình phức tạp từ nhiều thành phần đơn giản.

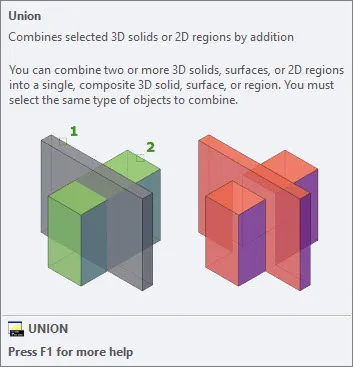

Minh họa lệnh Union để kết hợp các khối 3D thành một đối tượng duy nhất, hữu ích cho học CAD 3D 2007

Lệnh Subtract

Lệnh Subtract (lệnh tắt SU) cho phép bạn tạo ra một đối tượng khối hoặc bề mặt bằng cách loại bỏ phần giao cắt của đối tượng gốc với một hoặc nhiều đối tượng khác. Đây là phép toán “trừ”, giúp bạn đục lỗ, cắt bỏ các phần không mong muốn, hoặc tạo ra các chi tiết rỗng bên trong khối. Bạn sẽ chọn đối tượng muốn giữ lại trước, sau đó chọn đối tượng muốn loại bỏ.

Lệnh Intersect

Lệnh Intersect (lệnh tắt IN) được sử dụng để tạo ra một đối tượng khối hoặc bề mặt chỉ bao gồm phần không gian chung (phần giao nhau) giữa các đối tượng đã chọn. Nếu bạn có hai khối đặc chồng lên nhau, lệnh Intersect sẽ chỉ giữ lại phần thể tích mà cả hai khối cùng chiếm giữ. Đây là một công cụ hữu ích để tạo ra các hình dạng phức tạp bằng cách lấy phần giao của nhiều hình dạng đơn giản.

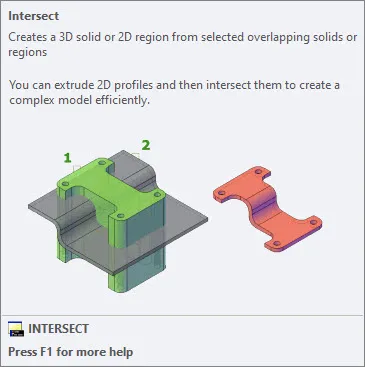

Lệnh Intersect giúp lấy phần giao chung giữa các đối tượng 3D, ứng dụng trong thiết kế phức tạp khi học CAD 3D 2007

Trên đây là hướng dẫn chi tiết về cách chuyển đổi giao diện và giới thiệu các lệnh dựng hình cơ bản trong AutoCAD 3D. Việc nắm vững các lệnh này là nền tảng vững chắc để bạn có thể học CAD 3D 2007 một cách hiệu quả và tự tin tạo ra các mô hình 3D phức tạp. Khi đã quen thuộc với những công cụ này, bạn sẽ nhận thấy rằng việc chuyển sang các phần mềm thiết kế 3D chuyên nghiệp khác như Revit, Inventor hay SolidWorks sẽ trở nên dễ dàng và nhanh chóng hơn rất nhiều, bởi vì nguyên lý hoạt động và tư duy thiết kế 3D đều có những điểm tương đồng cốt lõi.
