Hướng Dẫn Tự Học CAD 2D Cơ Bản Đến Nâng Cao Với Chuỗi Bài Tập Thực Hành Hiệu Quả

CAD là phần mềm hỗ trợ vẽ kỹ thuật trên máy tính, một công cụ không thể thiếu trong các ngành kỹ thuật, kiến trúc và xây dựng hiện đại. Việc nắm vững kỹ năng Học Cad 2d sẽ giúp bạn tạo ra các bản vẽ chi tiết, chính xác một cách nhanh chóng, từ đó nâng cao hiệu suất công việc lên gấp nhiều lần. Đây là nền tảng vững chắc cho mọi kỹ sư, kiến trúc sư và kỹ thuật viên muốn chuyển đổi từ bản vẽ thủ công sang kỹ thuật số.

Khả năng ứng dụng CAD 2D rộng rãi, từ việc thiết kế sơ đồ mặt bằng, chi tiết cấu kiện máy, đến các bản vẽ lắp ráp hay bản vẽ điện. Vì vậy, Học Cad 2d không chỉ là một kỹ năng mà còn là yêu cầu bắt buộc đối với những ai muốn phát triển sự nghiệp trong lĩnh vực kỹ thuật và thiết kế. Việc thành thạo CAD 2D giúp bạn tiết kiệm thời gian, giảm thiểu sai sót và dễ dàng cộng tác với đồng nghiệp.

Để bắt đầu quá trình học CAD 2D một cách hiệu quả, việc làm quen với các lệnh cơ bản là vô cùng quan trọng. Các bạn có thể tham khảo chi tiết về các lệnh và phím tắt thông dụng trong CAD 2D tại đây để có cái nhìn tổng quan trước khi đi vào thực hành.

Trước khi bắt đầu chuỗi bài tập thực hành, hãy đảm bảo bạn đã chuẩn bị môi trường làm việc phù hợp:

• Mở phần mềm CAD và tạo một bản vẽ mới.
• Cài đặt đơn vị bản vẽ về milimet (mm) bằng lệnh UNITS để đảm bảo độ chính xác cho các chi tiết thiết kế.

Lộ Trình Thực Hành Học CAD 2D Qua Các Bài Tập Chi Tiết

1. Làm Quen Với Lệnh Line (Vẽ Đường Thẳng) Trong CAD 2D

Lệnh Line là lệnh cơ bản nhất trong CAD, giúp bạn vẽ các đoạn thẳng. Đây là nền tảng để hình thành bất kỳ hình dạng 2D nào. Thực hành thành thạo lệnh này sẽ giúp bạn làm quen với hệ tọa độ và cách nhập liệu trong CAD, từ đó xây dựng các đường nét cơ bản của bản vẽ kỹ thuật.

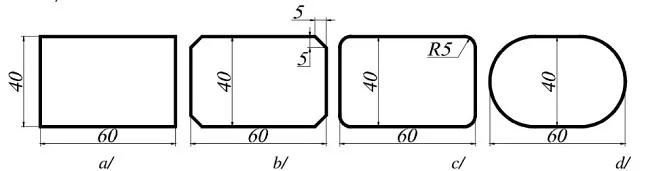

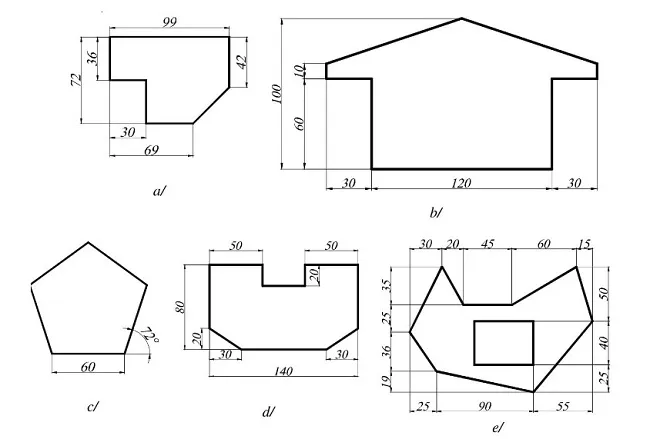

Hãy luyện tập vẽ lại các hình dưới đây, chú ý đến các kích thước đã ghi chú để đảm bảo độ chính xác.

Việc lặp lại các bài tập vẽ đường thẳng giúp bạn làm quen với các thao tác chuột và phím tắt, tăng tốc độ vẽ trong quá trình học CAD 2D.

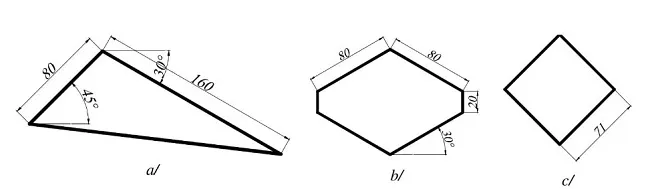

Các hình dạng phức tạp hơn một chút sẽ giúp bạn phát triển khả năng hình dung và phối hợp các đoạn thẳng.

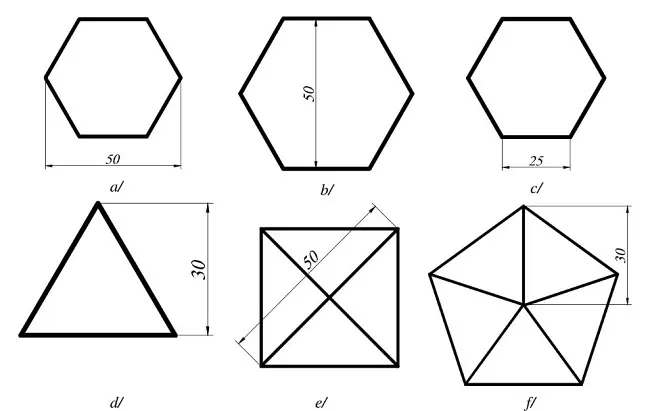

2. Ứng Dụng Lệnh Polygon (Vẽ Đa Giác) Trong Bản Vẽ 2D

Lệnh Polygon cho phép bạn vẽ các đa giác đều một cách nhanh chóng, từ tam giác đến hình lục giác, bát giác hoặc hơn thế nữa. Đây là lệnh rất hữu ích khi thiết kế các chi tiết có hình dạng đối xứng, giúp tiết kiệm thời gian đáng kể so với việc vẽ từng cạnh bằng lệnh Line.

3. Sử Dụng Lệnh Rectangle (Vẽ Hình Chữ Nhật) Để Nhanh Hơn

Thay vì dùng bốn lệnh Line để vẽ một hình chữ nhật, lệnh Rectangle cho phép bạn tạo ra hình chữ nhật chỉ với hai điểm. Lệnh này không chỉ nhanh mà còn đảm bảo các cạnh vuông góc tuyệt đối và các đường thẳng được nối liền mạch, rất quan trọng khi học CAD 2D và thiết kế các bản vẽ kiến trúc hoặc cơ khí.

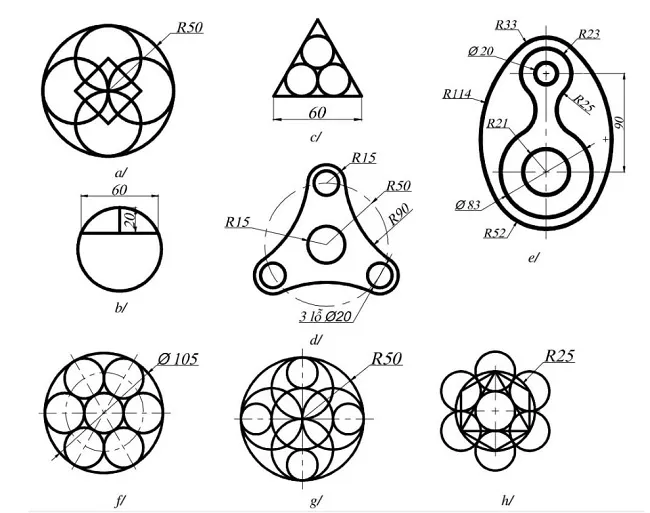

4. Nắm Vững Lệnh Circle (Vẽ Hình Tròn) Trong CAD 2D

Lệnh Circle là một trong những lệnh thiết yếu để vẽ hình tròn hoặc cung tròn. Bạn có thể định nghĩa hình tròn bằng tâm và bán kính, tâm và đường kính, hoặc qua ba điểm. Đây là lệnh không thể thiếu trong các bản vẽ chi tiết máy, ống nước, hay bất kỳ thành phần nào có hình dạng tròn.

5. Kỹ Thuật Bắt Điểm (Osnap) – Nâng Cao Độ Chính Xác Khi Học CAD 2D

Kỹ thuật bắt điểm (Object Snap – Osnap) là một trong những tính năng mạnh mẽ nhất của CAD, giúp bạn bắt chính xác các điểm quan trọng trên đối tượng như điểm cuối, điểm giữa, tâm, giao điểm, tiếp tuyến… Sử dụng Osnap thành thạo là chìa khóa để tạo ra các bản vẽ có độ chính xác cao và tránh sai sót trong quá trình học CAD 2D và làm việc thực tế.

Việc luyện tập kết hợp bắt điểm giúp bạn tăng tốc độ vẽ và đảm bảo các đối tượng được kết nối một cách hoàn hảo.

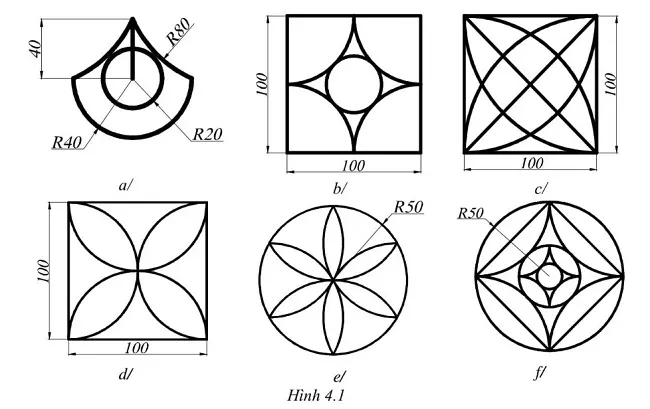

6. Kết Hợp Lệnh Arc (Vẽ Cung Tròn) và Các Lệnh Cơ Bản Khác

Lệnh Arc cho phép bạn vẽ các cung tròn với nhiều phương pháp khác nhau (qua ba điểm, tâm và điểm đầu/cuối, v.v.). Đây là lệnh cần thiết khi thiết kế các chi tiết có đường cong mềm mại như trong kiến trúc, nội thất hoặc các bộ phận máy có góc bo tròn.

7. Hiệu Quả Với Lệnh Polyline (Vẽ Đường Đa Tuyến Liên Tục)

Polyline (Pline) là một đường đa tuyến liên tục, được tạo thành từ nhiều đoạn thẳng hoặc cung tròn nhưng được coi là một đối tượng duy nhất. Điều này rất tiện lợi khi bạn cần chỉnh sửa hoặc áp dụng các hiệu chỉnh cho toàn bộ một chuỗi đường. Nắm vững Pline là một bước tiến quan trọng trong việc học CAD 2D để tạo ra các bản vẽ chuyên nghiệp.

Khả năng chỉnh sửa toàn bộ đối tượng chỉ bằng một lệnh giúp Pline trở thành một công cụ mạnh mẽ.

8. Tổng Hợp Kiến Thức: Thực Hành Vẽ Các Hình Phức Tạp Với CAD 2D

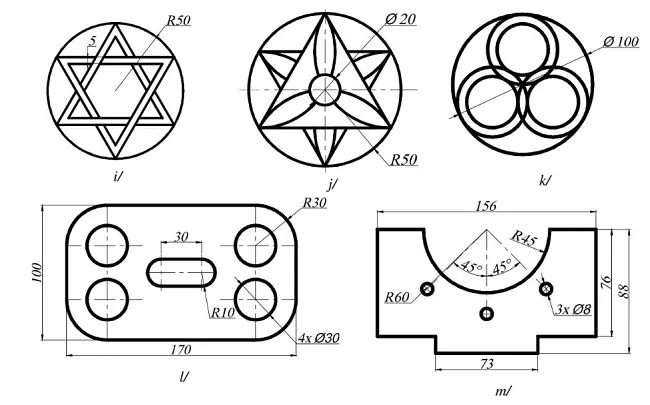

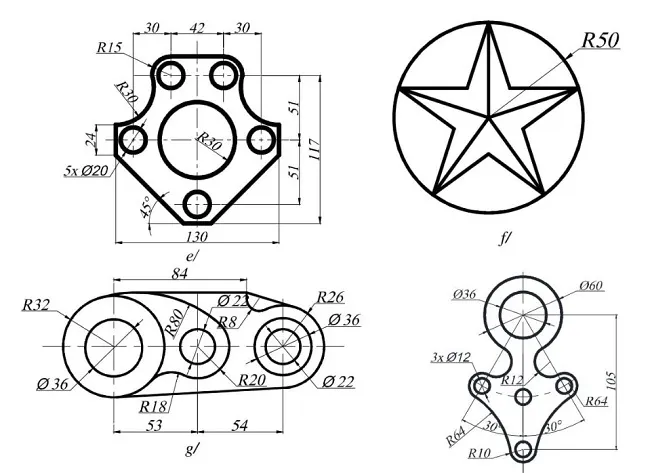

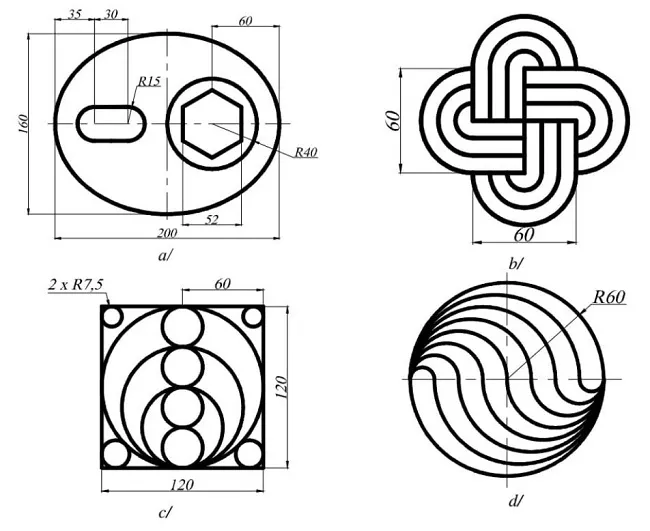

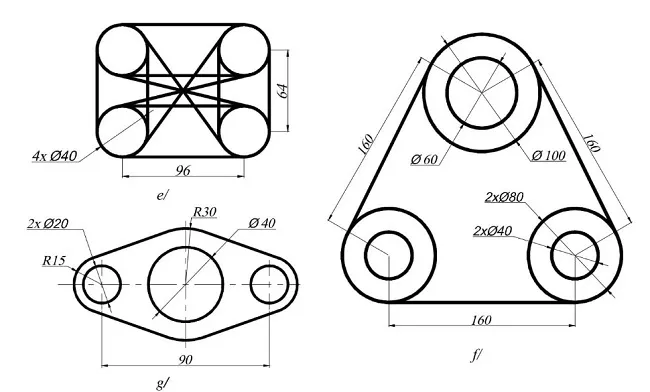

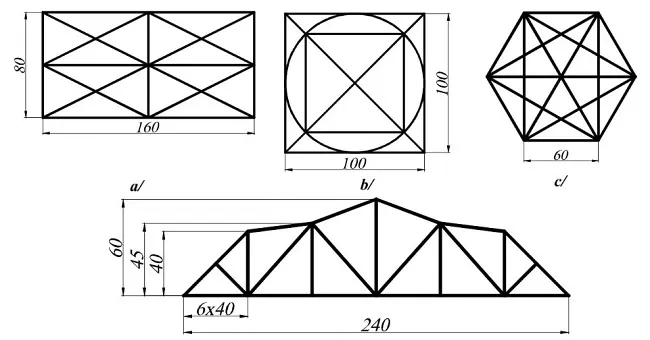

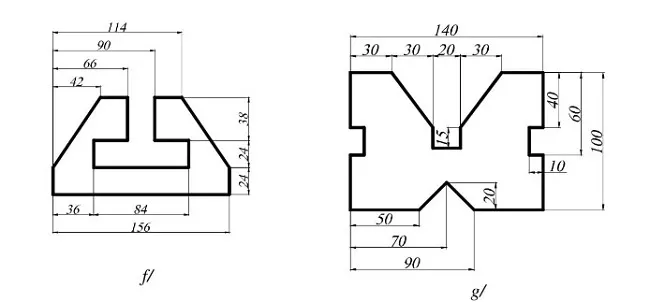

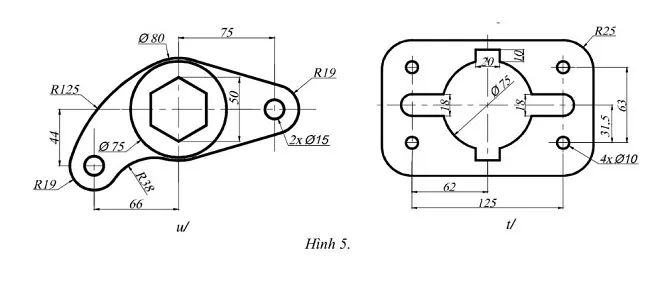

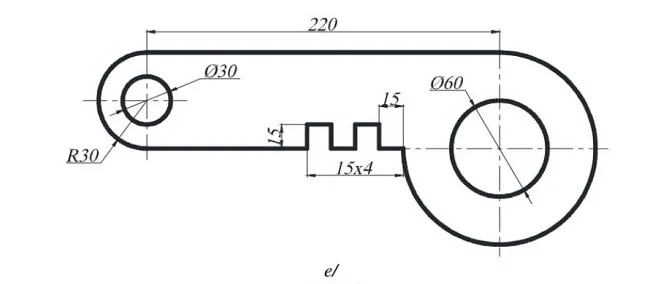

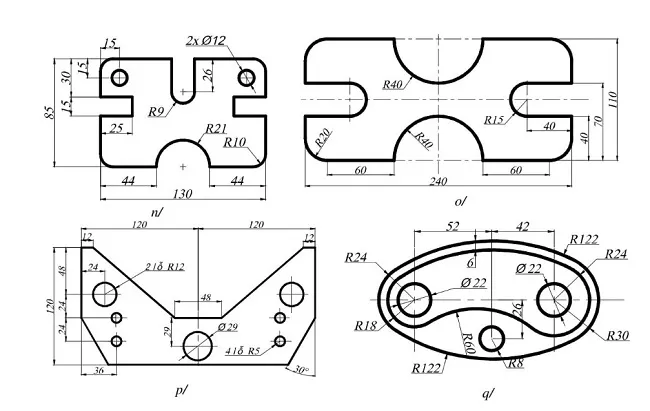

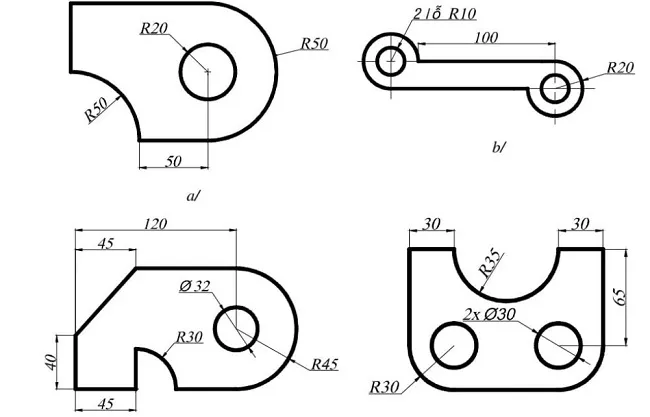

Sau khi đã nắm vững các lệnh cơ bản, đây là lúc để kết hợp chúng một cách linh hoạt. Các bài tập dưới đây đòi hỏi bạn phải tư duy, lựa chọn lệnh phù hợp và phối hợp nhiều kỹ thuật để tạo ra các hình dạng phức tạp. Đây là bước quan trọng để bạn thực sự thành thạo và tự tin khi học CAD 2D.

9. Sử Dụng Các Lệnh Hiệu Chỉnh Cơ Bản (Offset, Trim, Extend, Fillet…)

Các lệnh hiệu chỉnh như Offset, Trim, Extend, Fillet, Chamfer là những công cụ mạnh mẽ giúp bạn chỉnh sửa và hoàn thiện bản vẽ một cách nhanh chóng. Việc thành thạo nhóm lệnh này sẽ giúp bạn tối ưu hóa thời gian thiết kế, loại bỏ các chi tiết thừa và tạo ra các góc bo, vát cạnh chuyên nghiệp.

10. Hoàn Thiện Bản Vẽ 2D Với Lệnh Hatch (Tô Vật Liệu/Vật Liệu Cắt)

Lệnh Hatch cho phép bạn tô vật liệu hoặc các mẫu hoa văn vào một vùng kín trong bản vẽ. Đây là bước quan trọng để biểu thị vật liệu, mặt cắt hoặc làm cho bản vẽ trở nên trực quan, dễ hiểu hơn, đặc biệt trong các bản vẽ kỹ thuật và kiến trúc. Việc nắm vững Hatch giúp bản vẽ của bạn không chỉ chính xác mà còn chuyên nghiệp hơn.

Những bài tập trên được thiết kế để đi từ mức độ cơ bản đến nâng cao, kết hợp đa dạng các câu lệnh và kỹ thuật thiết kế khác nhau. Để thực sự thành thạo học CAD 2D, bạn cần kết hợp linh hoạt các lệnh sao cho đạt tốc độ và hiệu quả tốt nhất. Hãy kiên trì thực hành lại một đến hai lần mỗi bài tập để làm quen và thuộc nhóm lệnh, đồng thời hình thành phản xạ thiết kế nhanh chóng. Thực hành đều đặn là chìa khóa để bạn nắm vững CAD 2D và áp dụng nó một cách hiệu quả vào công việc.
