Hướng dẫn thực hành vẽ AutoCAD cơ bản chi tiết nhất

Bài viết này cung cấp một lộ trình học tập chi tiết, tập trung vào các bài tập thực hành để làm chủ Hình Vẽ Autocad Cơ Bản. Từ việc nắm vững giao diện, thiết lập ban đầu đến việc sử dụng thành thạo các lệnh vẽ, hiệu chỉnh và biến đổi đối tượng, bạn sẽ từng bước chinh phục phần mềm thiết kế mạnh mẽ này.

Nội dung các bài tập thực hành vẽ AutoCAD cơ bản

Mục tiêu của chuỗi bài tập này là giúp người học:

Nắm bắt giao diện và môi trường làm việc của AutoCAD.
Thực hiện thiết lập cơ bản trước khi bắt đầu vẽ.

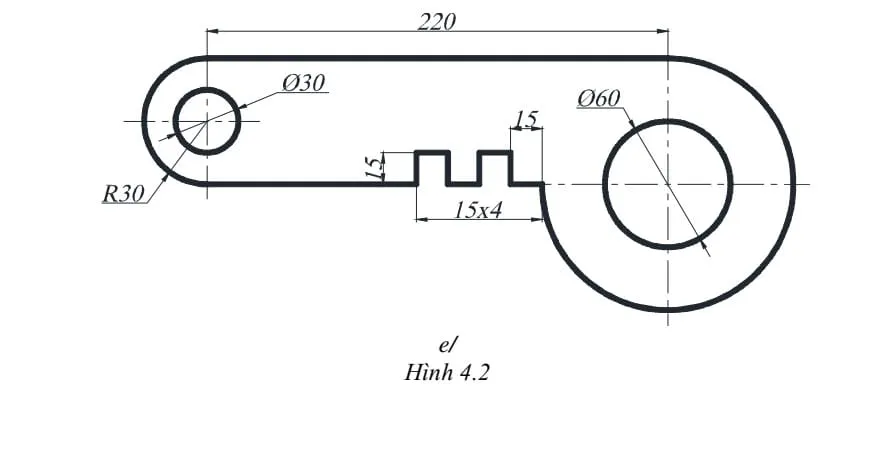

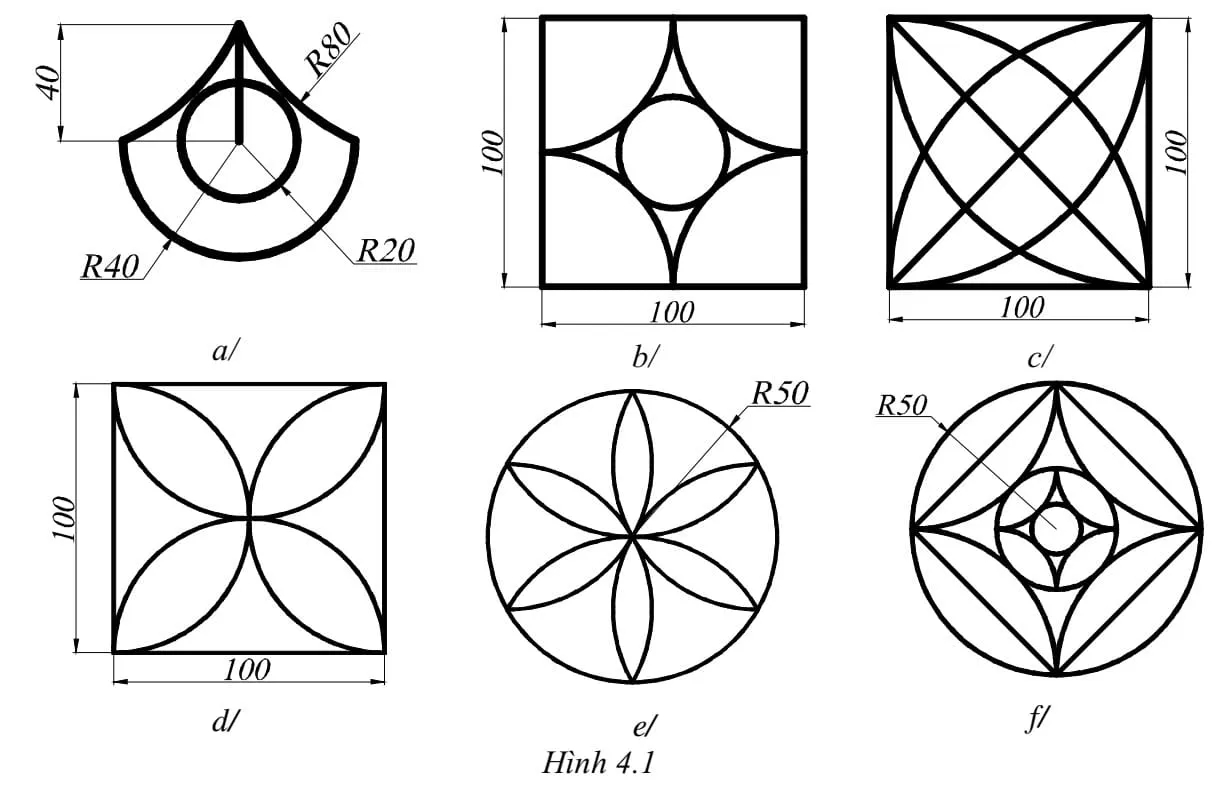

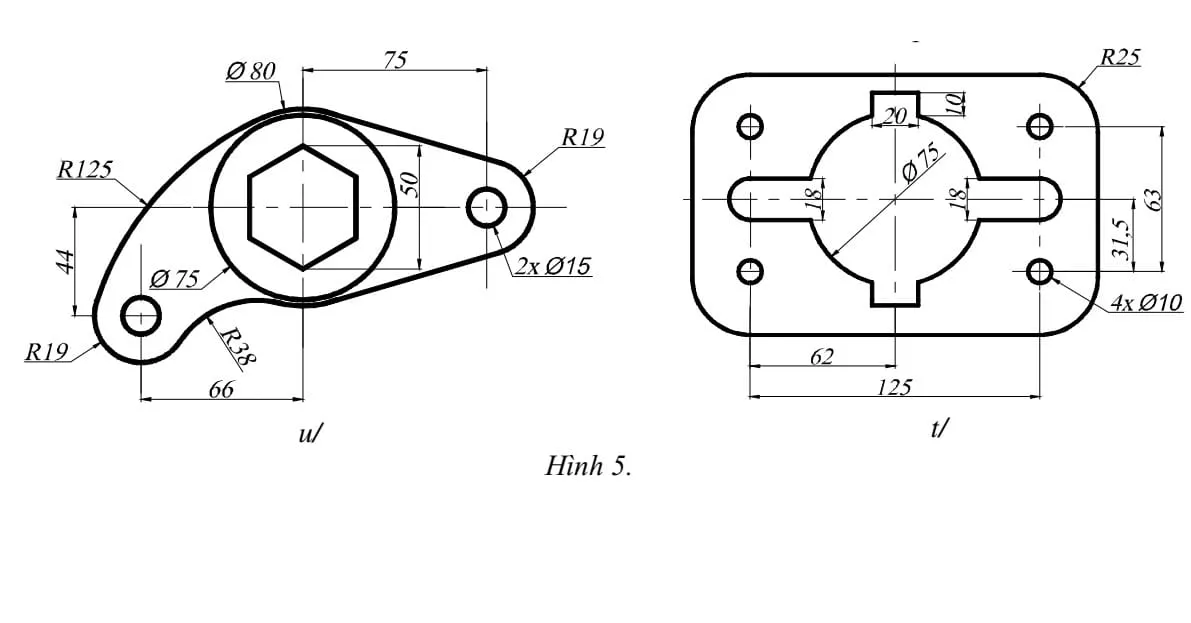

Sử dụng thành thạo các lệnh vẽ cơ bản như LINE, POLYGON, RECTANG, CIRCLE, ARC, PLINE, SPLINE, ELLIPSE.
Hiểu và áp dụng các phương pháp nhập tọa độ điểm.

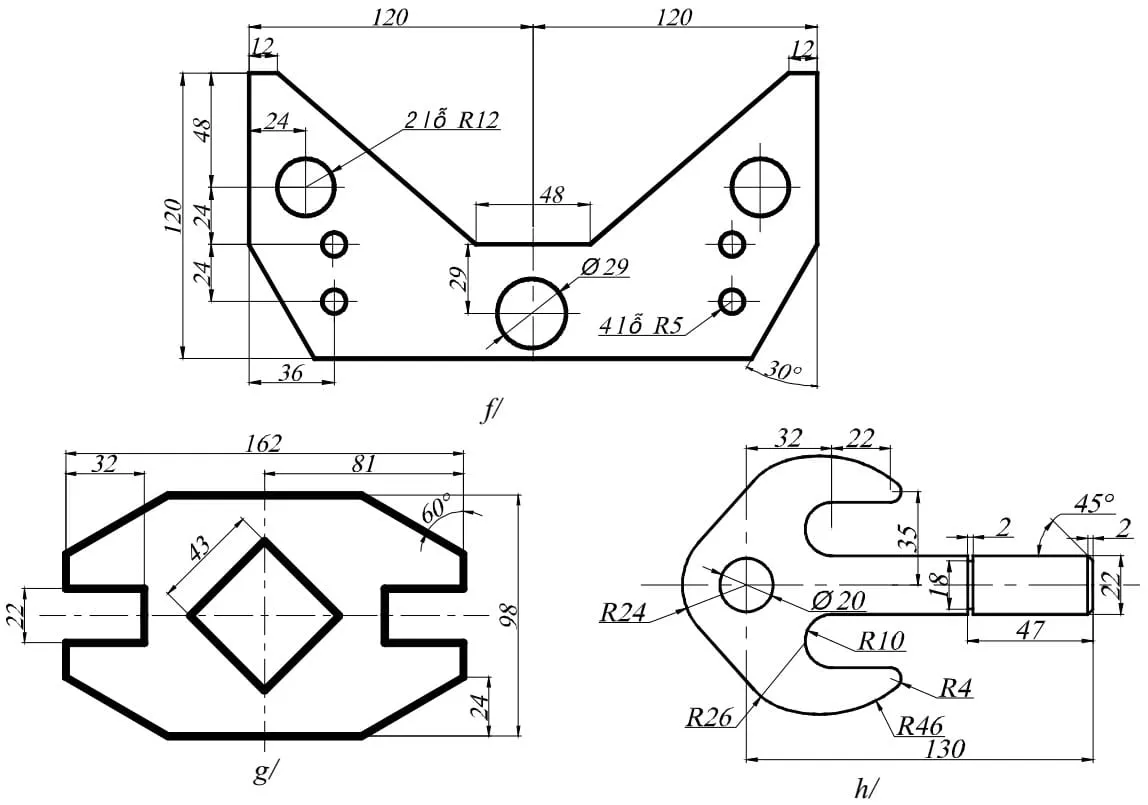

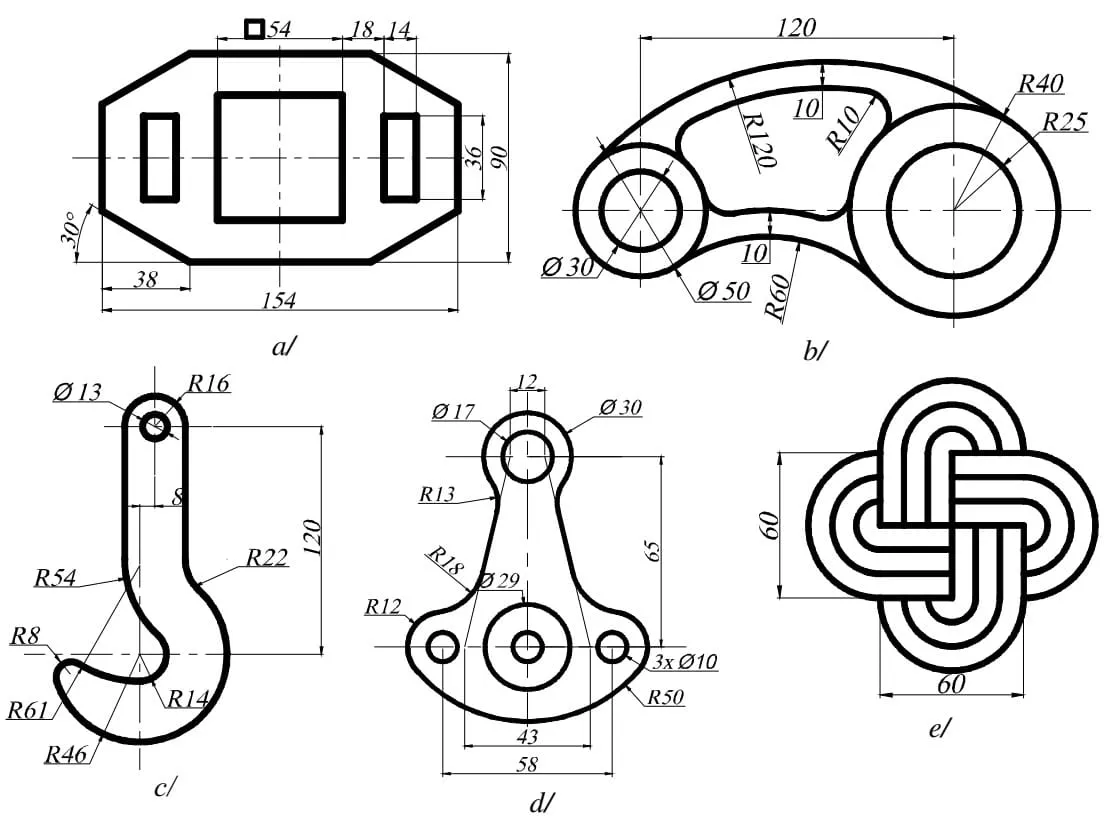

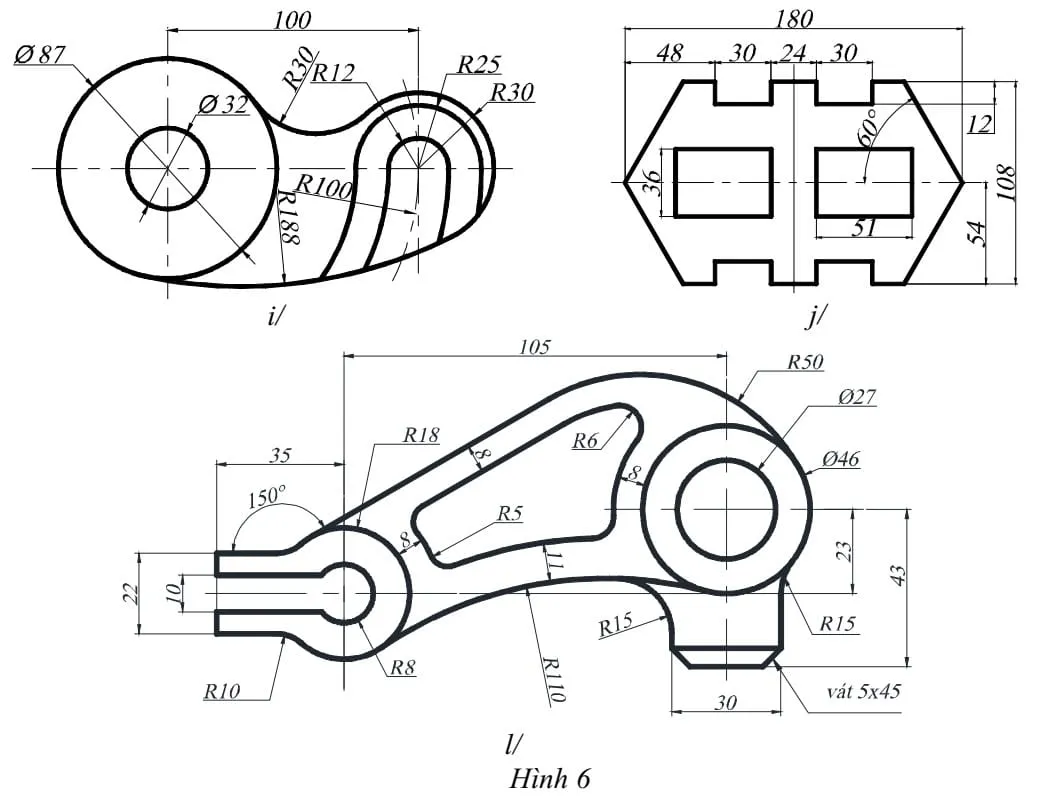

Sử dụng hiệu quả các lệnh hiệu chỉnh như ERASE, TRIM, EXTEND, OFFSET, CHAMFER, FILLET.

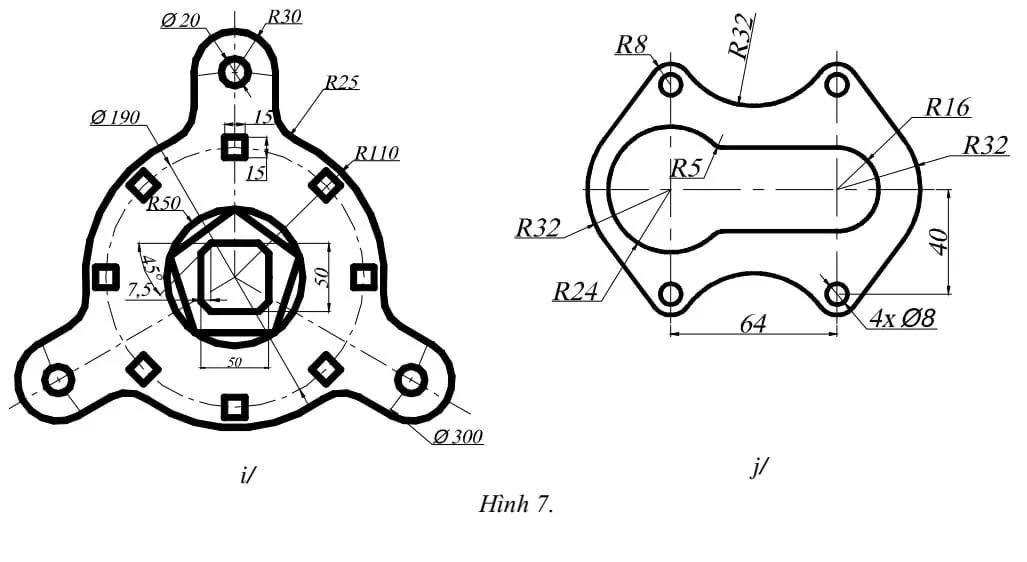

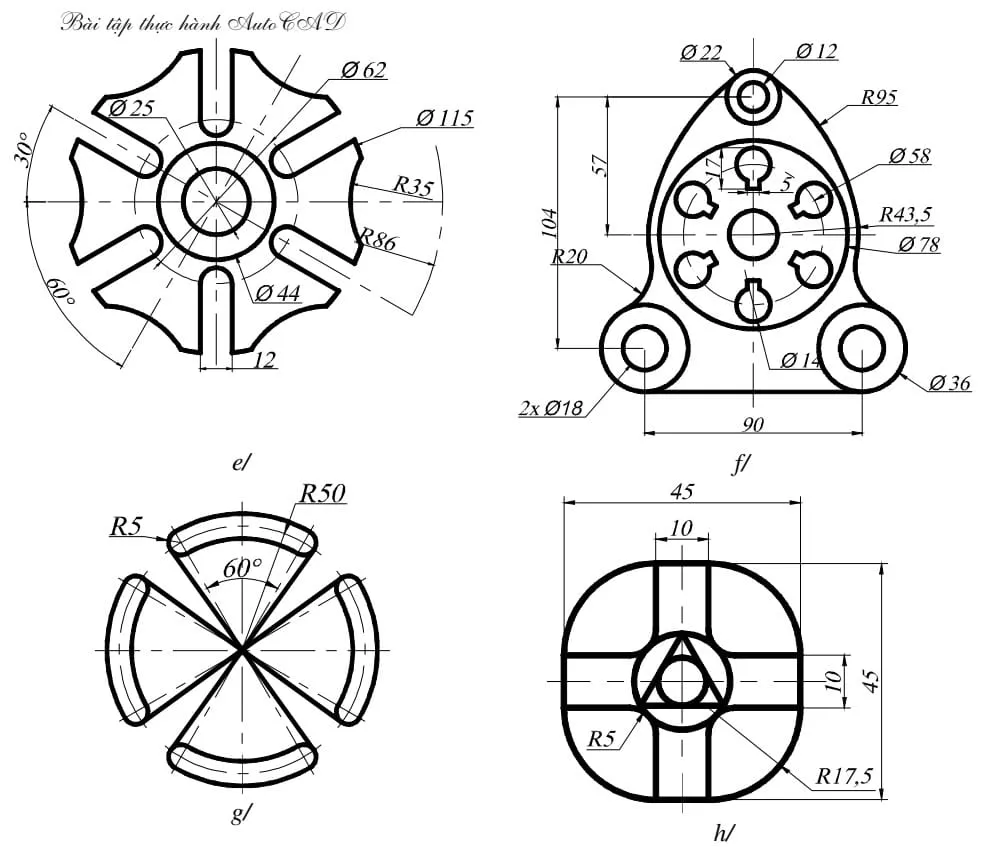

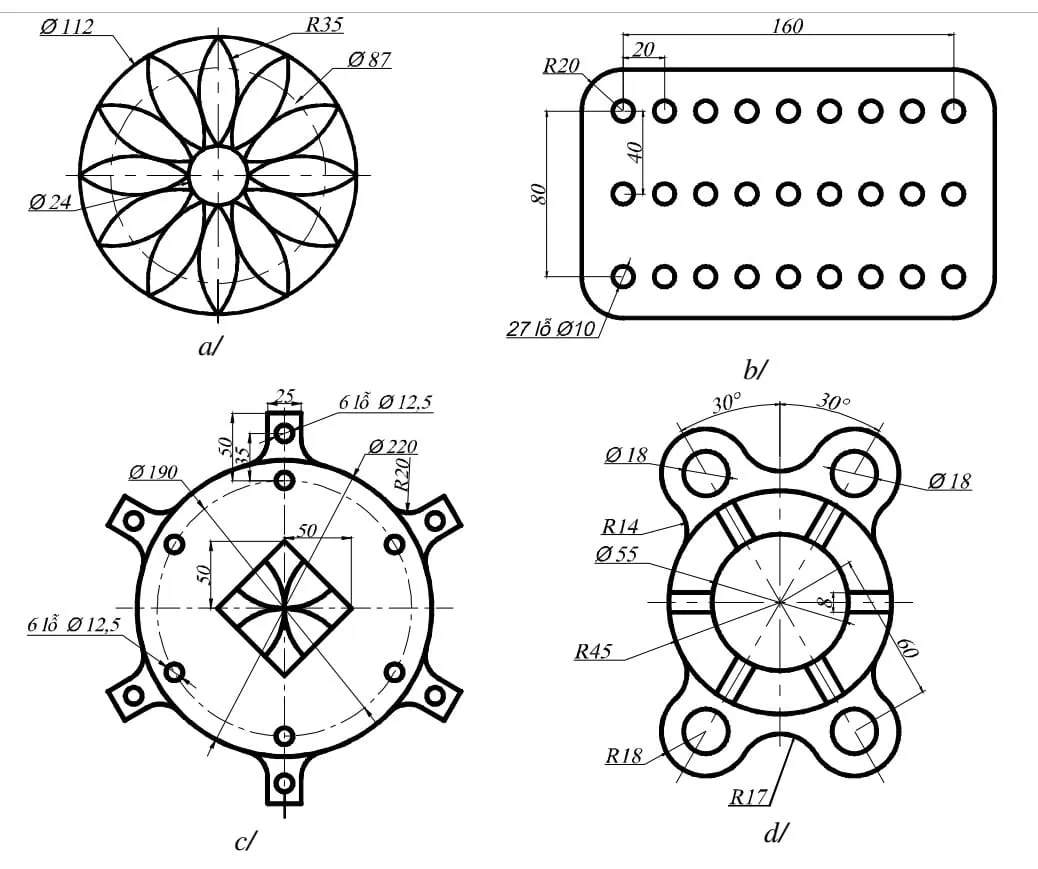

Biết cách biến đổi và sao chép đối tượng với các lệnh MOVE, COPY, ROTATE, SCALE, MIRROR, STRETCH, ARRAY.
Làm quen với các lệnh vẽ nâng cao hơn và các kỹ thuật vẽ nhanh.

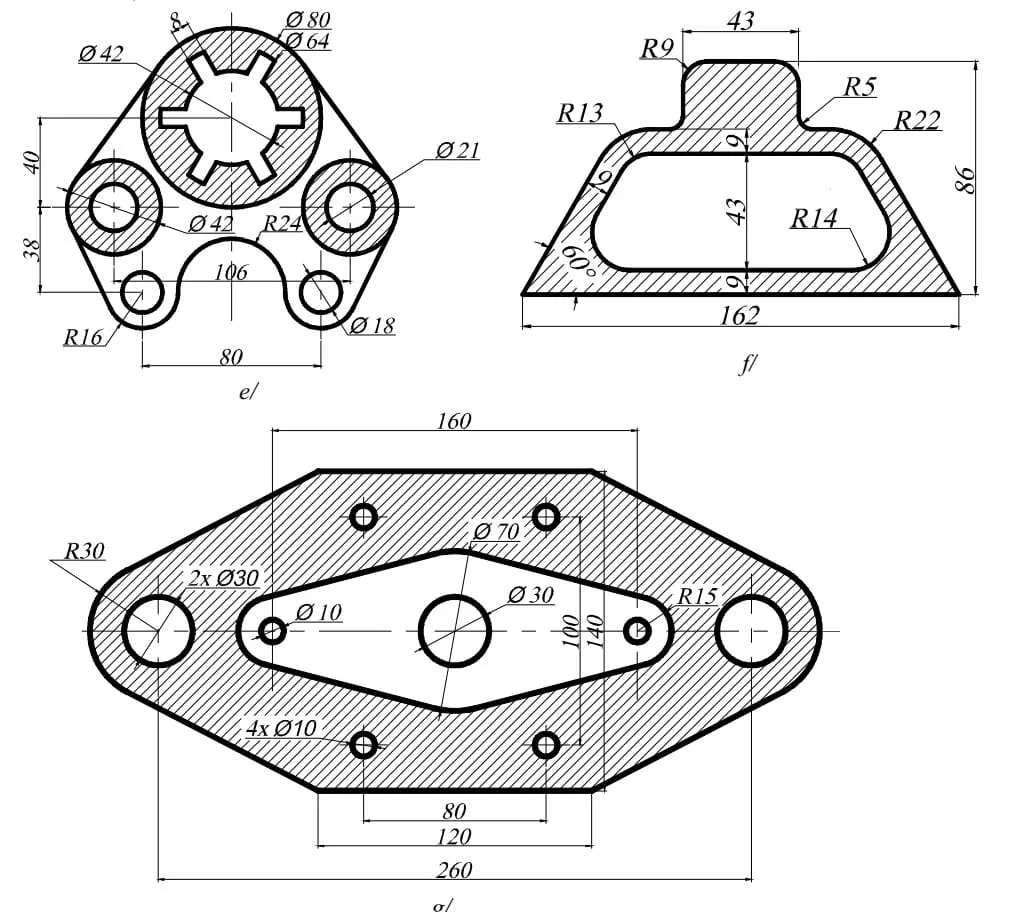

Tạo và sử dụng Block, Layer, Text, Dimension (Dim), Hatch.

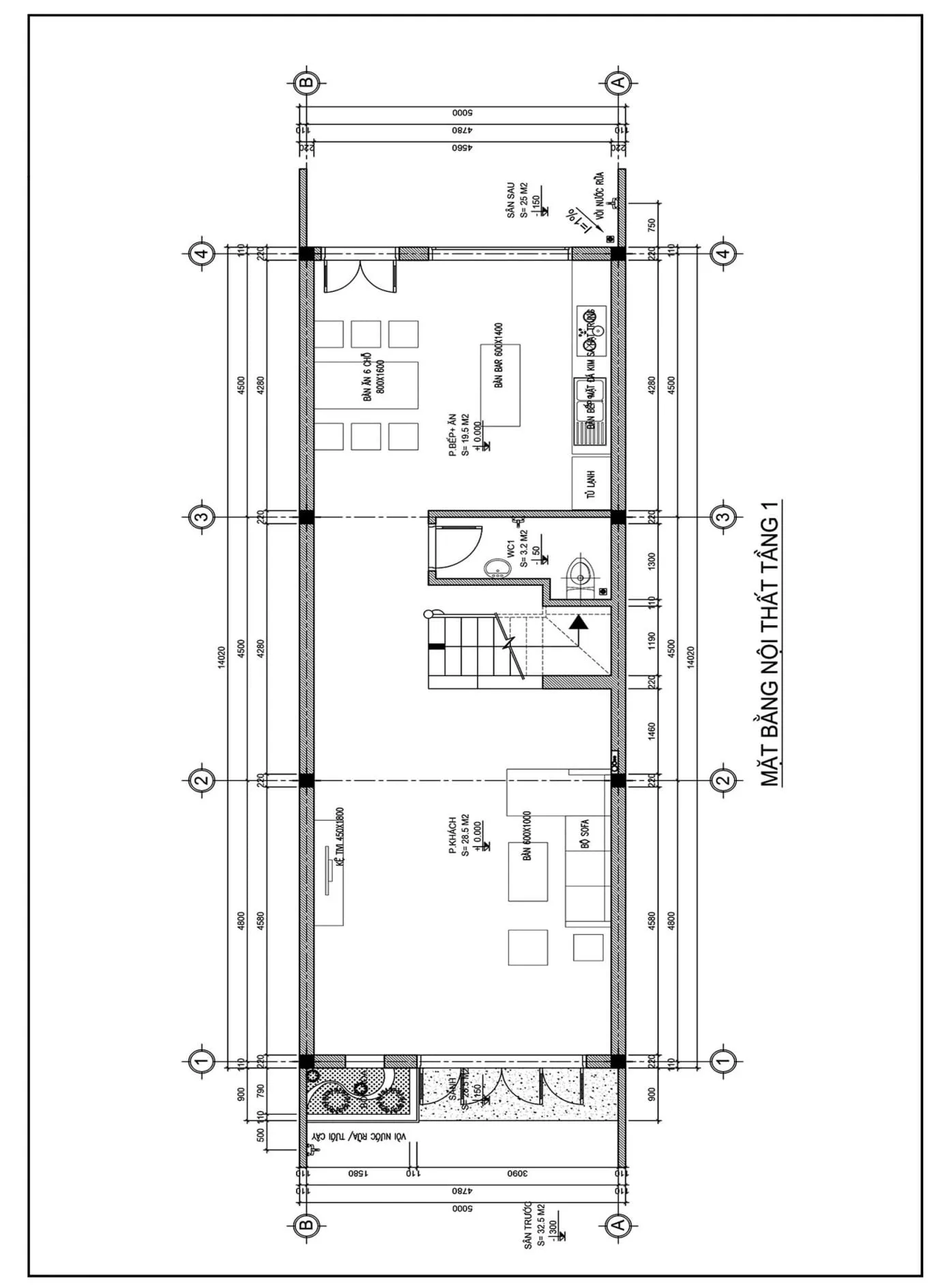

Nắm vững cách trình bày một bản vẽ kỹ thuật chuyên nghiệp và đúng quy trình.
Thực hành bóc tách khối lượng từ bản vẽ.

Giao diện AutoCAD với các công cụ vẽ cơ bản

Bài thực hành số 1: Làm quen với các lệnh vẽ cơ bản

Đây là bài tập đầu tiên giúp bạn làm quen với các lệnh vẽ nền tảng, cách nhập tọa độ và các thao tác quan sát bản vẽ.

1. Các lệnh cần thực hiện trong bài tập:

Lệnh thiết lập bản vẽ cơ bản: Units, Crosshair, Display.
Lệnh LINE và các phương pháp nhập tọa độ điểm (tuyệt đối, tương đối, cực).
Lệnh quan sát bản vẽ: ZOOM.
Lệnh xóa đối tượng: ERASE.

2. Yêu cầu thực hiện:

Mở file mới và thực hiện các yêu cầu sau.
Thiết lập bản vẽ với đơn vị là mét.
Thực hiện các bản vẽ trong bài tập.
Lưu bản vẽ vào thư mục cá nhân với tên bài tập tương ứng.

3. Bài tập thực hiện:

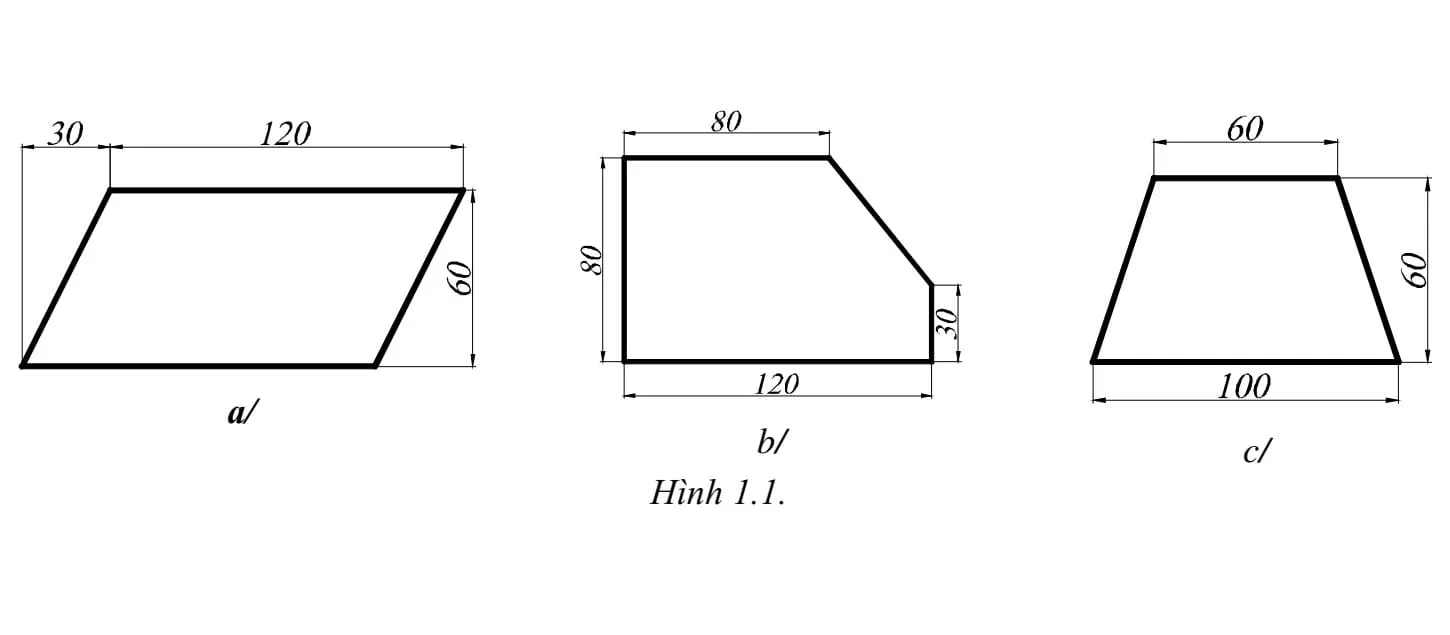

3.1. Vẽ các hình sau bằng lệnh Line với tọa độ tuyệt đối và tương đối.

Bài tập thực hành vẽ hình bằng lệnh Line với tọa độ

3.2. Sử dụng lệnh Line với các phương pháp nhập tọa độ (tương đối, cực) để vẽ các hình sau:

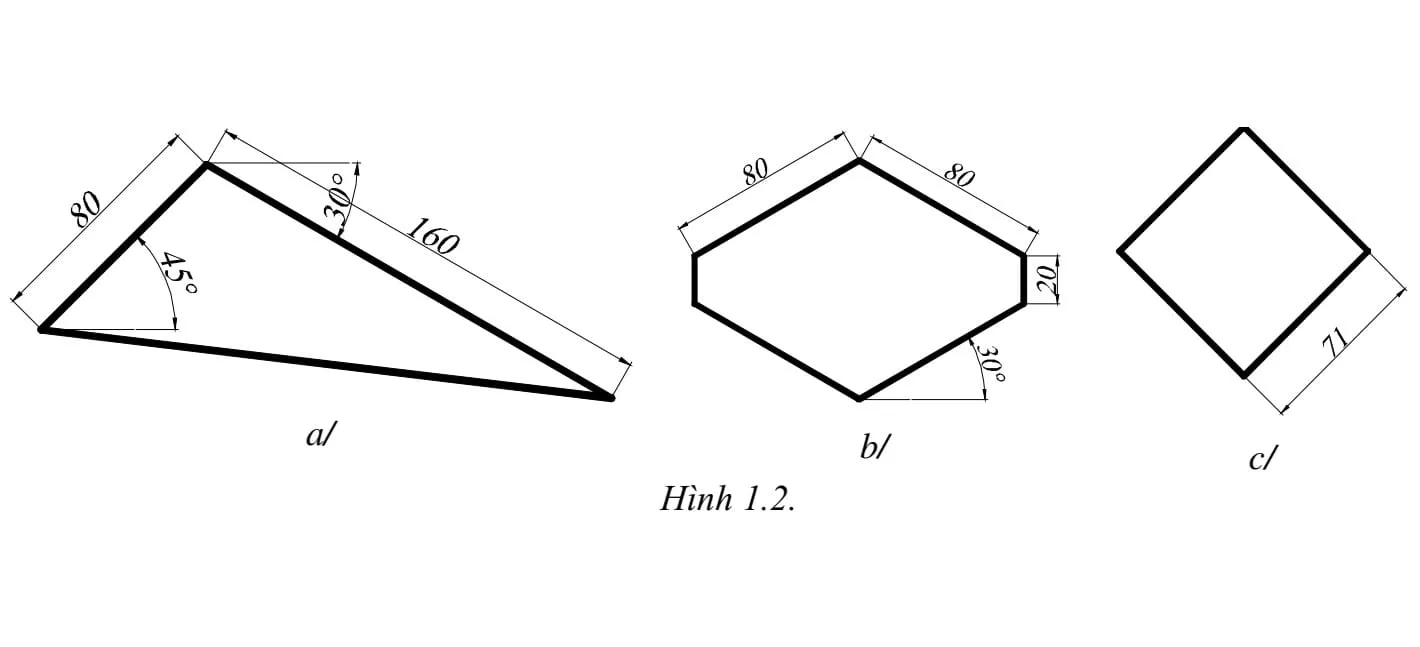

Bài tập thực hành vẽ hình bằng lệnh Line với tọa độ tương đối và cực

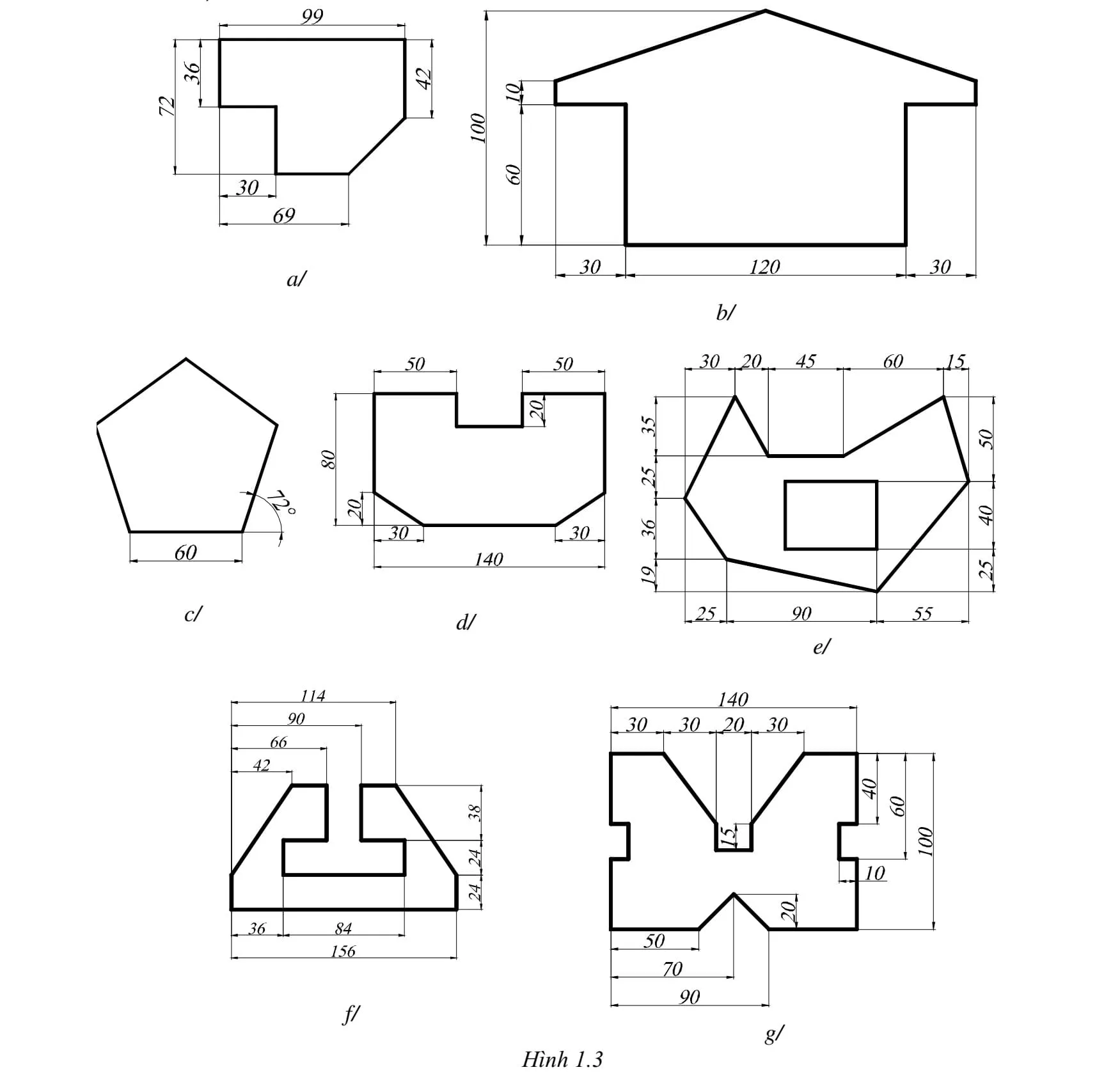

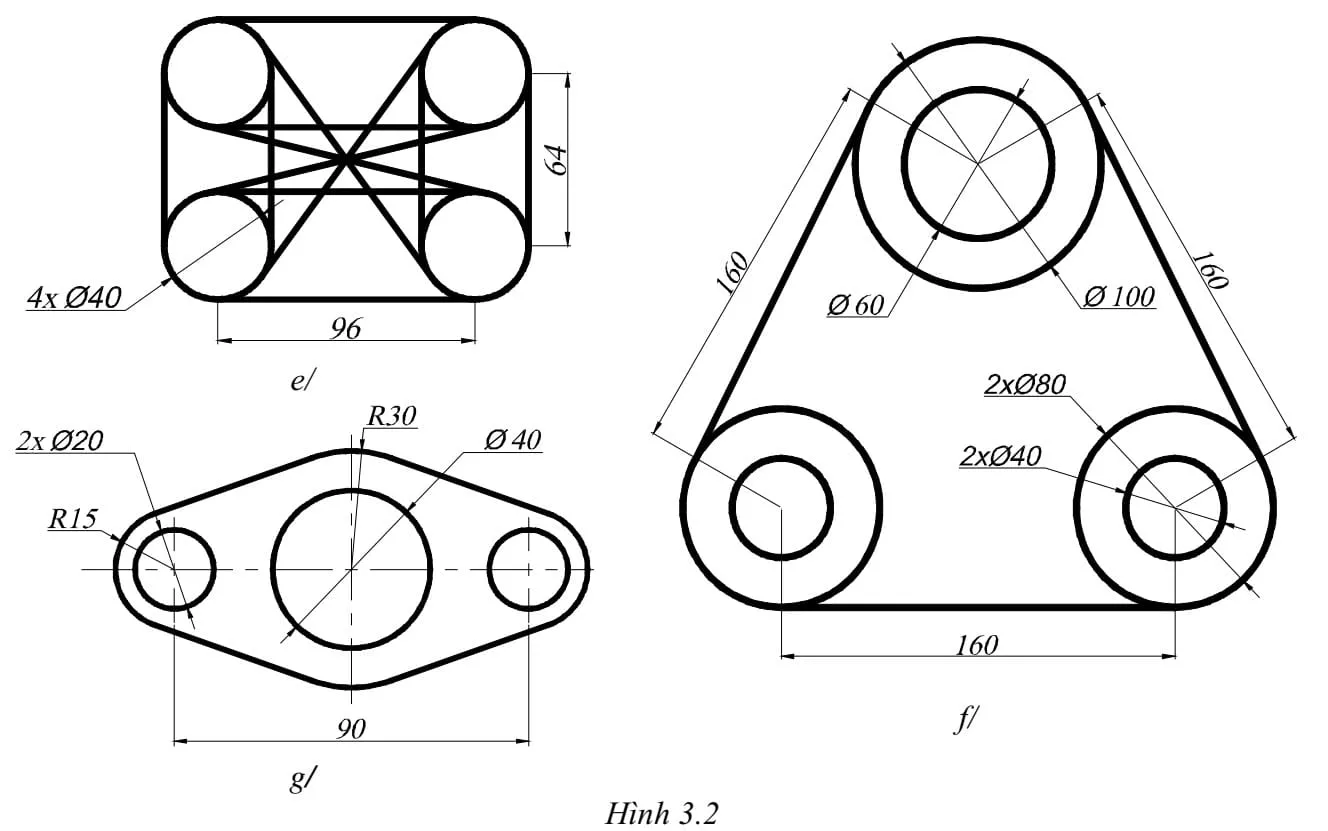

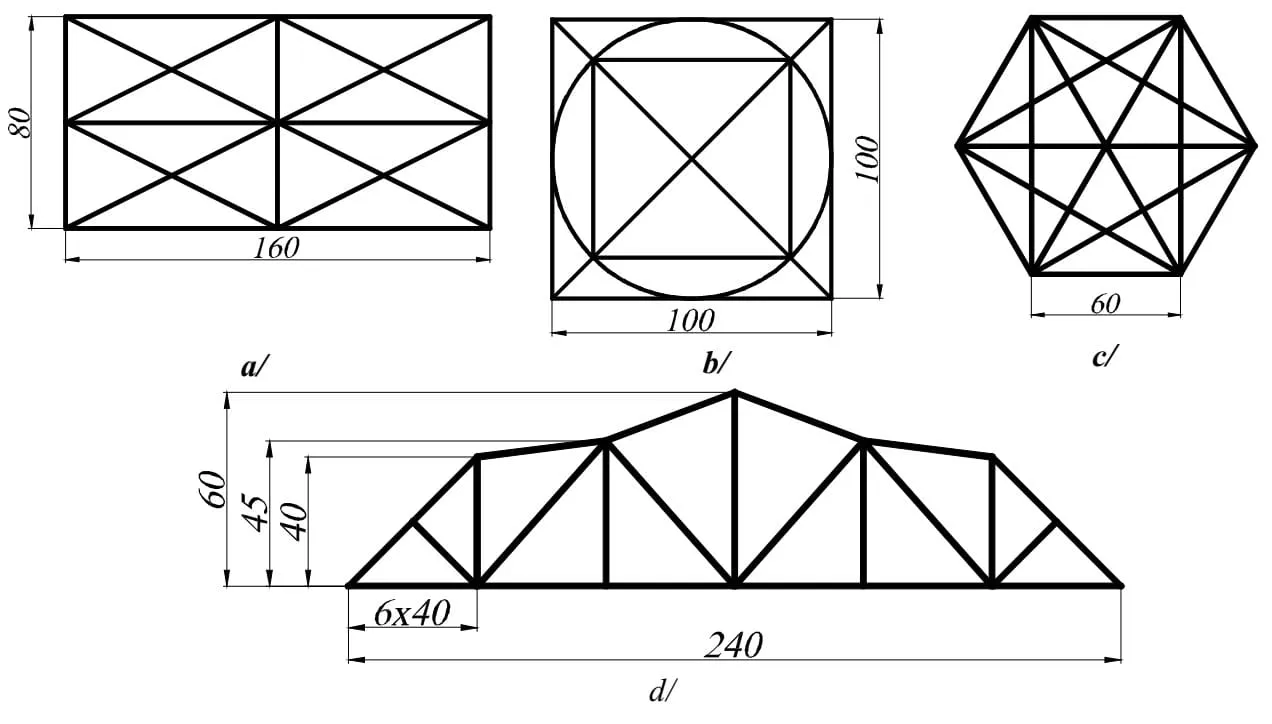

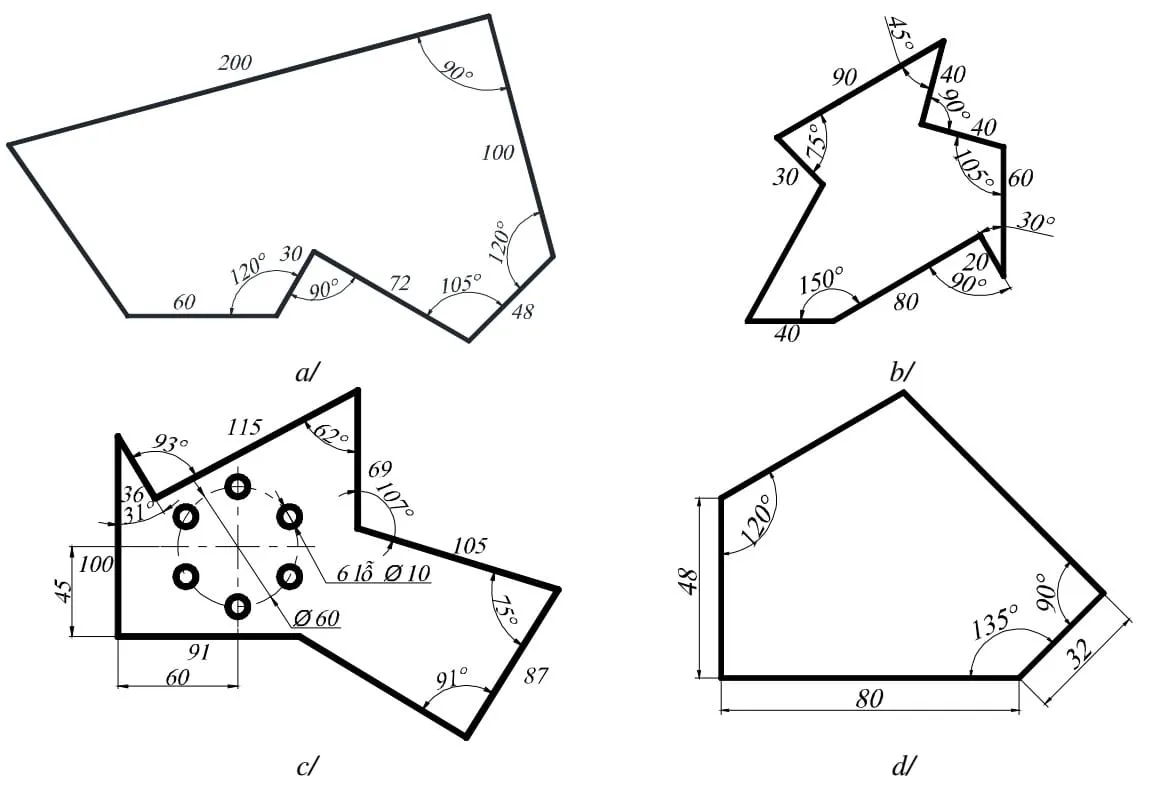

3.3. Sử dụng lệnh Line và các chế độ hỗ trợ tọa độ để vẽ các hình sau:

Bài tập thực hành vẽ hình bằng lệnh Line và các chế độ hỗ trợ

Tham khảo thêm tài liệu: Giáo trình tự học AutoCAD 2D, 3D

Bài thực hành số 2: Khám phá các lệnh vẽ đa giác, hình chữ nhật, đường tròn

Bài tập này tập trung vào các lệnh vẽ hình khối cơ bản, giúp bạn xây dựng các cấu trúc hình học vững chắc.

4. Các lệnh cần thực hiện trong bài tập:

Lệnh POLYGON: Vẽ đa giác đều.
Lệnh RECTANG: Vẽ hình chữ nhật.
Lệnh CIRCLE: Vẽ đường tròn.
Lệnh TRIM: Cắt đối tượng.

5. Yêu cầu thực hiện:

Mở file mới và thực hiện các yêu cầu sau.
Thiết lập bản vẽ với đơn vị là mét.
Thực hiện các bản vẽ trong bài tập.
Lưu bản vẽ vào thư mục cá nhân với tên bài tập tương ứng.

6. Bài tập thực hiện:

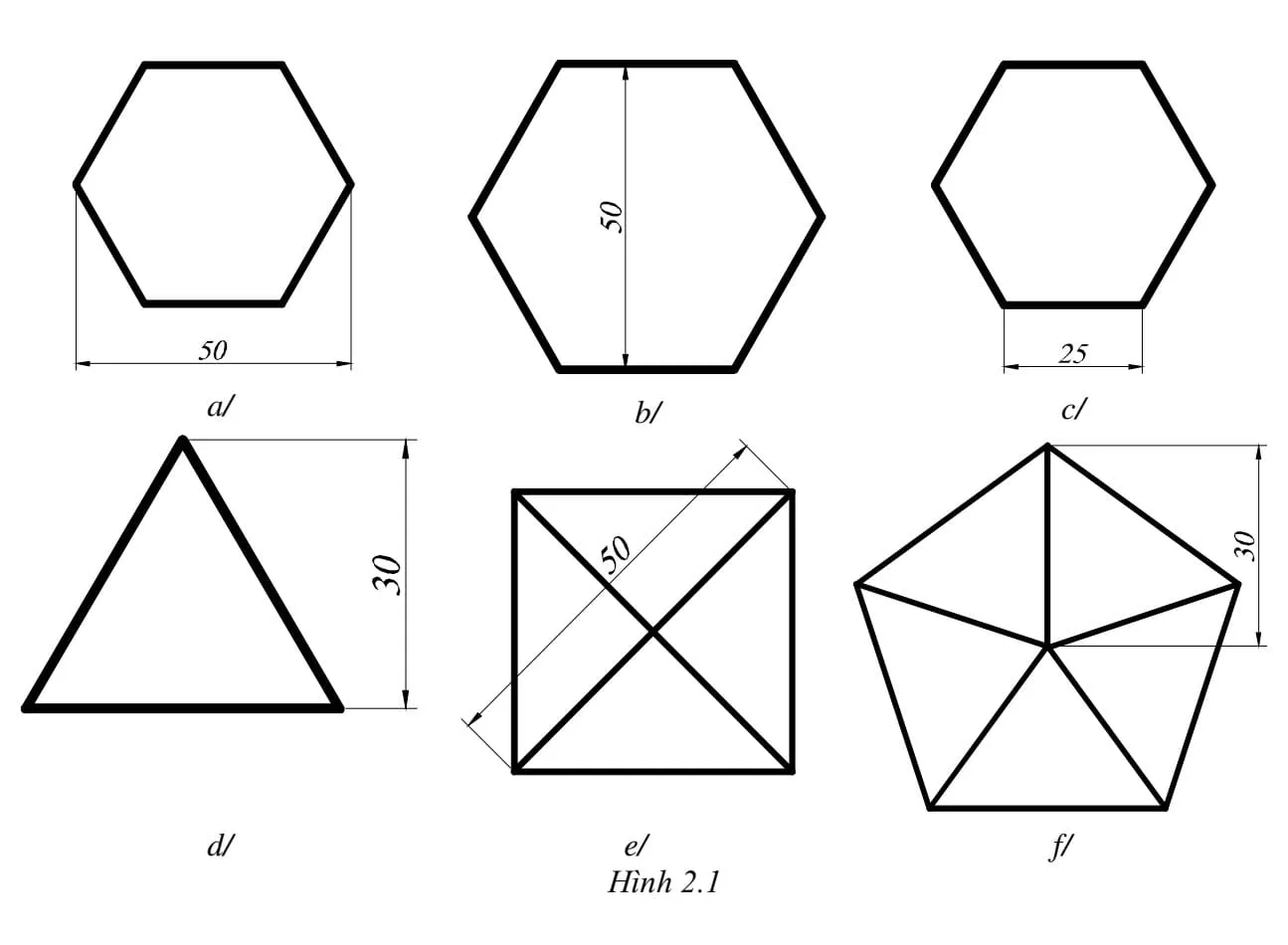

6.1. Sử dụng lệnh Polygon để vẽ các hình đa giác sau:

Bài tập thực hành vẽ đa giác bằng lệnh Polygon

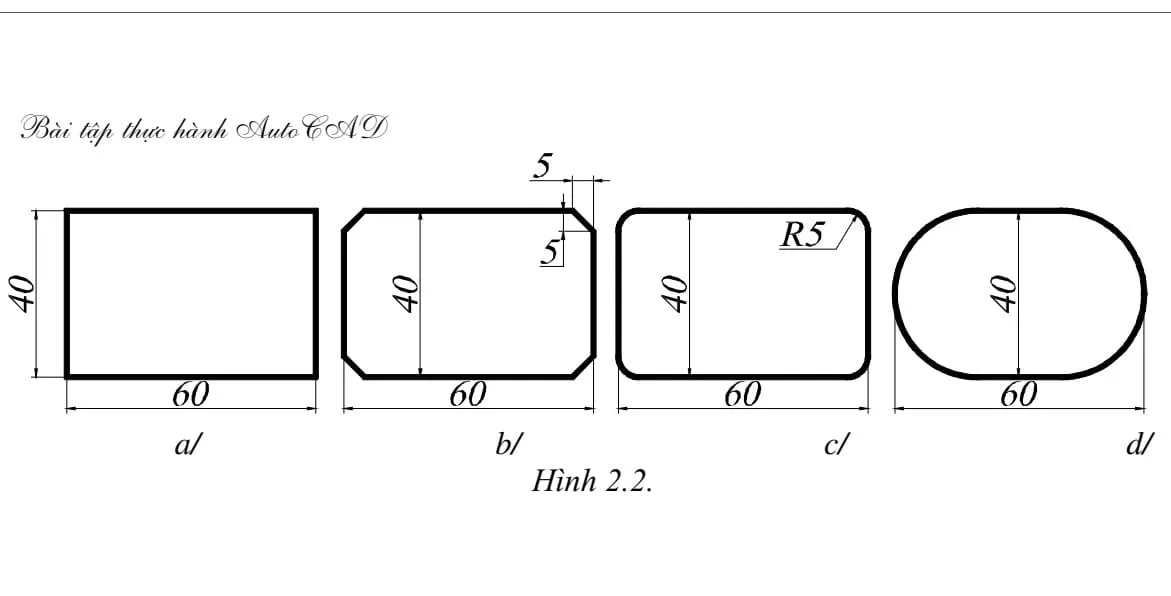

6.2. Sử dụng lệnh Rectangle để vẽ các hình chữ nhật sau:

Bài tập thực hành vẽ hình chữ nhật bằng lệnh Rectangle

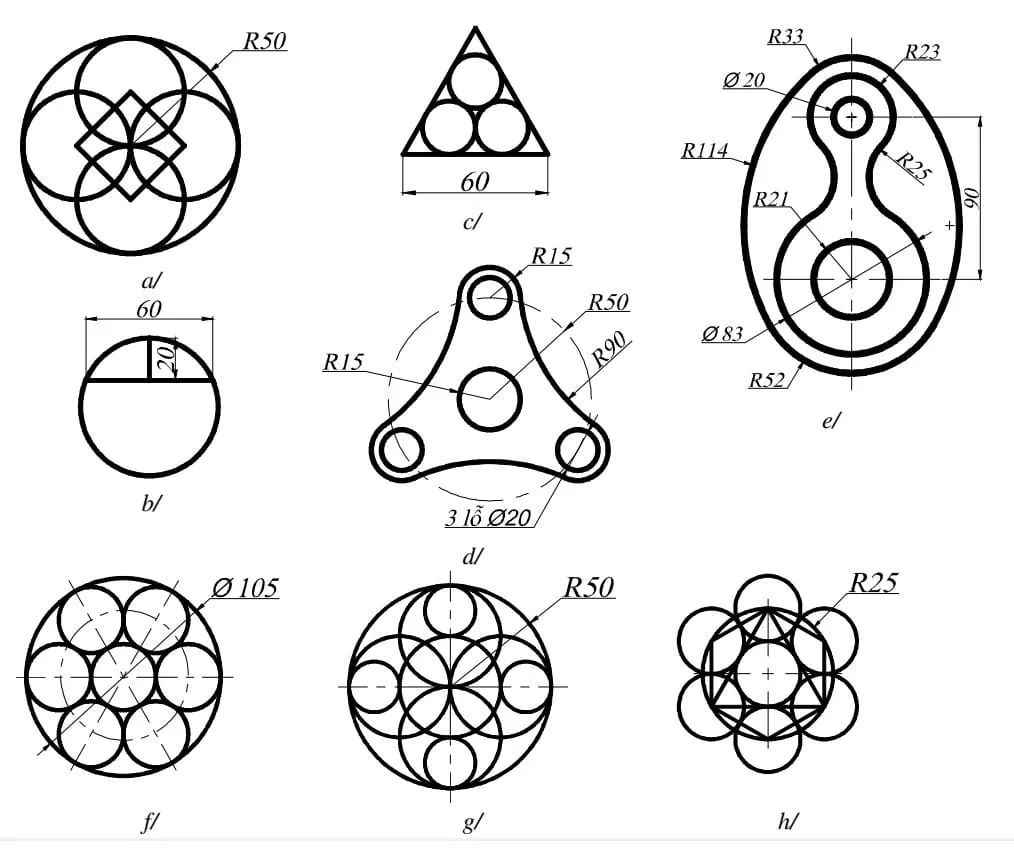

6.3. Sử dụng lệnh Circle để vẽ các hình tròn sau:

Bài tập thực hành vẽ đường tròn bằng lệnh Circle
