Chọn Δt Phù Hợp: Chìa Khóa Tính Hệ Số Cố Kết Từ Biến Cα Chính Xác?

Trong thế giới địa kỹ thuật đầy rẫy những thách thức, việc dự đoán chính xác độ lún của công trình luôn là một trong những bài toán hóc búa nhất. Đặc biệt, đối với những nền đất yếu, đất sét dẻo cao, ngoài độ lún cố kết sơ cấp, chúng ta còn phải đau đầu với hiện tượng lún cố kết thứ cấp, hay còn gọi là cố kết từ biến. Lúc này, hệ số cố kết từ biến Cα trở thành một thông số cực kỳ quan trọng. Nhưng bạn có bao giờ tự hỏi, làm thế nào để chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​ một cách đáng tin cậy nhất? Câu hỏi tưởng chừng đơn giản này lại ẩn chứa nhiều kinh nghiệm và kiến thức thực tiễn mà không phải ai cũng nắm rõ. Hãy cùng “Rọ đá Việt Nam” khám phá sâu hơn về vấn đề này nhé!

Lún Công Trình và Vai Trò Của Cố Kết Từ Biến (Secondary Consolidation)

Khi chúng ta đặt một tải trọng lên nền đất, ví dụ như xây một tòa nhà cao tầng hay đắp một tuyến đường, đất sẽ bị nén lại và công trình sẽ lún xuống. Quá trình này không diễn ra ngay lập tức mà kéo dài theo thời gian, thường được chia thành hai giai đoạn chính: cố kết sơ cấp và cố kết thứ cấp.

Cố kết sơ cấp là giai đoạn mà nước trong các lỗ rỗng của đất bị đẩy ra ngoài do tải trọng, làm giảm thể tích đất. Giai đoạn này thường diễn ra tương đối nhanh, đặc biệt với các lớp đất mỏng và có khả năng thoát nước tốt. Tuy nhiên, sau khi quá trình cố kết sơ cấp gần như hoàn tất, đất vẫn tiếp tục bị biến dạng theo thời gian, dù áp lực lỗ rỗng dư đã tiêu tán gần hết. Hiện tượng này chính là cố kết thứ cấp, hay còn gọi là cố kết từ biến. Nó xảy ra do sự sắp xếp lại dần dần của các hạt đất dưới tác dụng của ứng suất hữu hiệu không đổi, đôi khi còn liên quan đến sự phân hủy các liên kết hữu cơ trong đất.

Hệ số cố kết từ biến Cα: Bí mật đằng sau độ lún “âm thầm”

Hệ số cố kết từ biến Cα (thường được gọi là Cα hoặc Cαε) là một thông số địa kỹ thuật dùng để định lượng tốc độ biến dạng của đất trong giai đoạn cố kết thứ cấp. Nó biểu thị sự giảm chỉ số rỗng (hoặc biến dạng tương đối) trên một đơn vị logarit của thời gian sau khi cố kết sơ cấp đã hoàn tất. Nói cách khác, Cα cho chúng ta biết đất sẽ lún thêm bao nhiêu phần trăm trong mỗi chu kỳ tăng 10 lần thời gian.

Giá trị Cα nhỏ có nghĩa là lún thứ cấp không đáng kể, trong khi Cα lớn cho thấy công trình có thể tiếp tục lún đáng kể trong nhiều năm, thậm chí hàng thập kỷ sau khi hoàn thành. Điều này đặc biệt quan trọng đối với các công trình có yêu cầu độ lún giới hạn nghiêm ngặt, hoặc các dự án có tuổi thọ thiết kế dài như cầu, đường cao tốc, đê điều, hoặc các công trình ngầm. Việc đánh giá sai Cα có thể dẫn đến những hậu quả nghiêm trọng về kinh tế và an toàn công trình.

Vì Sao Việc Chọn Khoảng Thời Gian Δt Lại Quan Trọng Đến Vậy Trong Tính Toán Cα?

Tính toán hệ số cố kết từ biến Cα thường dựa trên kết quả thí nghiệm cố kết một chiều trong phòng. Trong thí nghiệm này, mẫu đất được đặt trong thiết bị cố kết và chịu tải trọng tăng dần. Tại mỗi cấp tải trọng, người ta sẽ theo dõi sự biến dạng của mẫu đất theo thời gian và vẽ đường cong biến dạng – thời gian.

Trên đường cong này, chúng ta có thể thấy rõ ràng hai giai đoạn: giai đoạn cố kết sơ cấp (đường cong dốc hơn, biểu thị sự thoát nước nhanh) và giai đoạn cố kết thứ cấp (đường cong gần như thẳng và có độ dốc ổn định hơn trên trục thời gian logarit). Vấn đề nằm ở chỗ, để tính Cα, chúng ta cần xác định độ dốc của đường cong trong chỉ giai đoạn cố kết thứ cấp.

Khi bạn chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​, bạn đang cố gắng “bóc tách” chính xác phần biến dạng thuần túy do từ biến, không bị lẫn với biến dạng do cố kết sơ cấp. Nếu bạn chọn Δt quá sớm, khi cố kết sơ cấp chưa kết thúc hoàn toàn, giá trị Cα tính được sẽ bị thổi phồng, gây ra ước tính độ lún thứ cấp quá lớn. Ngược lại, nếu chọn Δt quá muộn, khi thời gian thí nghiệm đã rất dài và mẫu đất có thể đã bị ảnh hưởng bởi các yếu tố khác (ví dụ: mất nước, biến dạng ngoài ý muốn), hoặc dữ liệu không còn ổn định, kết quả cũng có thể không chính xác.

Các Yếu Tố Nào Ảnh Hưởng Đến Việc Chọn Khoảng Thời Gian Δt Phù Hợp?

Việc xác định điểm bắt đầu của cố kết thứ cấp và khoảng thời gian Δt để tính Cα không phải lúc nào cũng rõ ràng. Có nhiều yếu tố cần được xem xét:

1. Loại đất: Đất sét dẻo cao, đất sét hữu cơ thường có Cα lớn và giai đoạn cố kết thứ cấp kéo dài rõ rệt. Với đất sét ít dẻo hơn, ranh giới giữa sơ cấp và thứ cấp có thể khó phân biệt hơn.
2. Ứng suất hiệu quả (tải trọng): Ở các cấp tải trọng thấp, cố kết sơ cấp có thể kéo dài hơn và khó xác định điểm chuyển tiếp. Ở các cấp tải trọng cao hơn, sự phân biệt giữa hai giai đoạn thường rõ ràng hơn.
3. Điều kiện thoát nước của mẫu: Kích thước mẫu, có sử dụng đá thấm hay không, và độ thấm nước của đất đều ảnh hưởng đến tốc độ cố kết sơ cấp. Mẫu thoát nước nhanh hơn thì giai đoạn sơ cấp kết thúc sớm hơn.
4. Thiết bị thí nghiệm và độ chính xác: Thiết bị cố kết hiện đại với hệ thống thu thập dữ liệu tự động cho phép theo dõi biến dạng rất chi tiết theo thời gian, giúp việc xác định Δt dễ dàng và chính xác hơn so với việc đọc bằng tay.
5. Thời gian thí nghiệm: Đây là một yếu tố then chốt. Theo các tiêu chuẩn như ASTM D2435, thời gian giữ tải cho mỗi cấp tải trọng thường là 24 giờ. Tuy nhiên, đối với đất sét yếu, dẻo cao, hoặc các lớp đất dày trong tự nhiên, 24 giờ có thể chưa đủ để hoàn tất cố kết sơ cấp, hoặc chỉ mới chạm đến ngưỡng của cố kết thứ cấp.

Hướng Dẫn Thực Hành: Chọn Khoảng Thời Gian Δt Như Thế Nào Cho Hiệu Quả?

Để chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​, chúng ta cần kết hợp giữa lý thuyết, kinh nghiệm và việc phân tích cẩn thận đường cong cố kết.

1. Phân tích đường cong biến dạng – thời gian:

   • Trên biểu đồ log t (biến dạng theo logarit thời gian): Giai đoạn cố kết thứ cấp thường biểu diễn bằng một đoạn thẳng có độ dốc tương đối ổn định sau khi cố kết sơ cấp đã giảm đáng kể. Mục tiêu của chúng ta là xác định điểm bắt đầu của đoạn thẳng này.
   • Phương pháp của Casagrande (log t method): Đây là một phương pháp phổ biến để xác định thời gian cố kết 50% (t50) và 100% (t100) của cố kết sơ cấp. Sau khi xác định t100, giai đoạn cố kết thứ cấp sẽ bắt đầu. Tuy nhiên, trong thực tế, Cα thường được tính ở một thời điểm sau t100, ví dụ như từ 0.1t100 đến t1000 (tức là 10 lần thời gian t100). Một số khuyến nghị khác cho rằng nên bắt đầu từ 0.5t100 đến 1t100 để đảm bảo đã thoát hoàn toàn cố kết sơ cấp.
   • Theo tiêu chuẩn: Nhiều tiêu chuẩn khuyến nghị lấy dữ liệu từ 6 đến 24 giờ (hoặc lâu hơn) để xác định Cα. Ví dụ, sau 6 giờ, thường cố kết sơ cấp đã giảm đáng kể, và đến 24 giờ thì dữ liệu đã nằm sâu trong vùng cố kết thứ cấp.

2. Quan sát sự ổn định của biến dạng:
   Hãy chú ý đến tốc độ biến dạng. Khi cố kết sơ cấp diễn ra, tốc độ biến dạng rất lớn. Khi chuyển sang cố kết thứ cấp, tốc độ này giảm đáng kể và trở nên ổn định hơn theo thời gian. Bạn cần chọn Δt khi tốc độ biến dạng đã thực sự ổn định.

3. Kinh nghiệm và kiến thức về loại đất:
   Đối với đất sét hữu cơ, đất sét có tính dẻo cao, quá trình cố kết sơ cấp có thể kéo dài hơn nhiều so với 24 giờ. Trong những trường hợp này, các kỹ sư địa kỹ thuật có kinh nghiệm thường kéo dài thời gian giữ tải lên 48 giờ, 72 giờ hoặc thậm chí lâu hơn (ví dụ, 7 ngày) để đảm bảo thu được dữ liệu đại diện cho giai đoạn cố kết thứ cấp.

“Việc chọn Δt trong thí nghiệm cố kết không chỉ là áp dụng công thức máy móc. Nó đòi hỏi sự cảm nhận về hành vi của đất và kinh nghiệm thực tiễn. Đừng ngần ngại kéo dài thời gian thí nghiệm đối với đất yếu để có được dữ liệu đáng tin cậy. Một Cα chính xác có thể cứu cả một dự án khỏi những vấn đề lún sau này.”

– Kỹ sư Trần Văn Hải, Chuyên gia Địa kỹ thuật tại Viện Khoa học Công nghệ Xây dựng (IBST)

Sai lầm thường gặp khi chọn Δt và tác động của nó lên hệ số cố kết từ biến Cα

Một trong những sai lầm phổ biến nhất là chọn Δt quá sớm, khi quá trình cố kết sơ cấp chưa hoàn tất. Điều này dẫn đến việc Cα bị ước tính cao hơn thực tế, làm cho độ lún thứ cấp dự đoán cũng lớn hơn. Mặc dù có vẻ “an toàn” vì tính toán quá mức, nhưng nó có thể dẫn đến việc thiết kế giải pháp xử lý nền móng quá phức tạp và tốn kém không cần thiết.

Ngược lại, việc chọn Δt quá muộn, tức là bỏ qua phần đầu của giai đoạn cố kết thứ cấp, có thể làm giảm giá trị Cα, dẫn đến việc đánh giá thấp độ lún thứ cấp. Đây là một rủi ro lớn hơn nhiều, bởi vì nó có thể khiến công trình gặp phải các vấn đề lún không mong muốn trong quá trình khai thác, gây nứt, hư hỏng kết cấu, hoặc thậm chí là mất ổn định. Việc ước tính sai Cα không chỉ ảnh hưởng đến thiết kế ban đầu mà còn tác động lớn đến công tác quan trắc lún sau này. Nếu độ lún thực tế vượt xa dự báo do Cα không chính xác, việc điều chỉnh hoặc khắc phục sẽ rất tốn kém và phức tạp.

Ứng Dụng Thực Tế và Kinh Nghiệm Tại Việt Nam

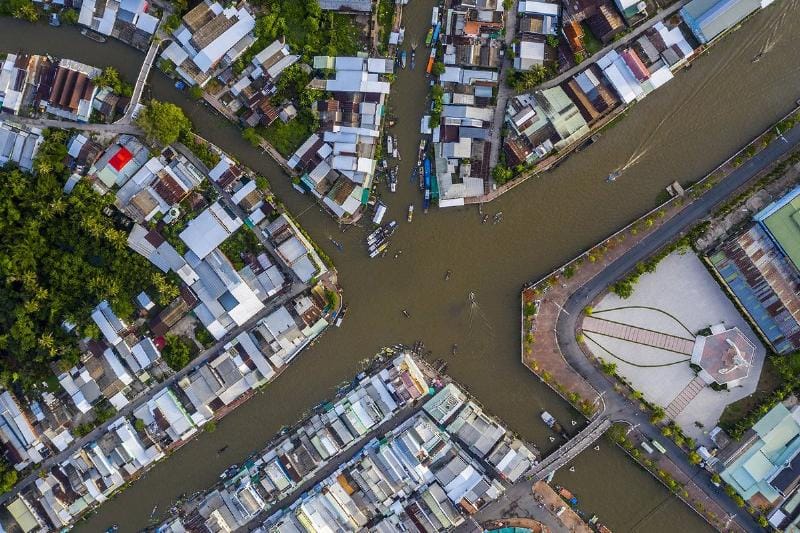

Việt Nam, với đặc trưng địa chất đa dạng, đặc biệt là các vùng đồng bằng rộng lớn như Đồng bằng sông Cửu Long hay Đồng bằng sông Hồng với nền đất yếu, đất sét dẻo cao, đã chứng kiến rất nhiều dự án lớn nhỏ gặp phải vấn đề lún thứ cấp. Từ các tuyến đường cao tốc, cầu lớn, đến các khu đô thị mới hay nhà máy công nghiệp, việc xác định chính xác hệ số Cα là một yêu cầu bắt buộc.

{width=800 height=533}

Trong các dự án lớn như xây dựng cầu Cần Thơ, cầu Vàm Cống, hay các dự án đường vành đai ở khu vực phía Nam, các kỹ sư địa kỹ thuật đã phải thực hiện rất nhiều thí nghiệm cố kết với thời gian giữ tải kéo dài để có được dữ liệu Cα đáng tin cậy. Họ thường xuyên phải đối mặt với thách thức về thời gian thí nghiệm và sự biến động của mẫu đất. Kinh nghiệm cho thấy, việc tham khảo các dữ liệu từ các dự án tương tự trong khu vực, kết hợp với phân tích chi tiết từng cấp tải trọng trên đường cong cố kết là vô cùng quan trọng để chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​. Các tiêu chuẩn Việt Nam hiện hành cũng đã có những khuyến nghị cụ thể, tuy nhiên, việc áp dụng linh hoạt dựa trên đặc điểm riêng của từng loại đất vẫn là chìa khóa để đạt được kết quả tối ưu.

Câu hỏi thường gặp về việc chọn khoảng thời gian Δt để tính toán Cα

1. Hệ số cố kết từ biến Cα là gì và vì sao nó lại quan trọng?

Hệ số cố kết từ biến Cα định lượng tốc độ biến dạng của đất trong giai đoạn cố kết thứ cấp (lún thứ cấp). Nó quan trọng vì giúp dự đoán chính xác tổng độ lún của công trình theo thời gian, đặc biệt là với đất yếu, đảm bảo an toàn và tuổi thọ công trình.

2. Giai đoạn cố kết sơ cấp và thứ cấp khác nhau như thế nào?

Cố kết sơ cấp là quá trình thoát nước ra khỏi lỗ rỗng đất do tải trọng, làm giảm thể tích đất. Cố kết thứ cấp là sự biến dạng tiếp diễn của đất sau khi áp lực lỗ rỗng dư đã tiêu tán, do sự sắp xếp lại cấu trúc hạt đất theo thời gian.

3. Có những phương pháp nào để xác định điểm kết thúc cố kết sơ cấp trên đường cong thí nghiệm?

Các phương pháp phổ biến bao gồm phương pháp Casagrande (log t method) và phương pháp Taylor (square root of time method), giúp xác định thời gian cố kết 50% hoặc 90% (t90) và từ đó suy ra thời điểm kết thúc cố kết sơ cấp.

4. Nếu chọn Δt quá sớm để tính Cα thì ảnh hưởng gì?

Nếu chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα mà quá sớm (khi cố kết sơ cấp chưa hoàn tất), giá trị Cα tính được sẽ bị cao hơn thực tế, dẫn đến dự báo độ lún thứ cấp lớn hơn mức cần thiết, gây lãng phí trong thiết kế và thi công.

5. Thời gian tối thiểu cần thiết cho một thí nghiệm cố kết là bao lâu để tính Cα?

Mặc dù tiêu chuẩn có thể khuyến nghị 24 giờ cho mỗi cấp tải trọng, đối với đất sét yếu hoặc dẻo cao, các chuyên gia thường kéo dài thời gian giữ tải lên 48 giờ, 72 giờ hoặc thậm chí vài ngày để đảm bảo thu được dữ liệu ổn định và đại diện cho giai đoạn cố kết thứ cấp, từ đó chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​ một cách chính xác.

6. Sự khác biệt giữa Cα và Cc là gì?

Cc (hệ số nén lún) liên quan đến sự giảm thể tích đất do cố kết sơ cấp dưới tác dụng của ứng suất tăng thêm, còn Cα (hệ số cố kết từ biến) liên quan đến sự giảm thể tích đất trong giai đoạn cố kết thứ cấp khi ứng suất hiệu quả đã ổn định.

7. Cần làm gì nếu không thể kéo dài thời gian thí nghiệm cố kết?

Nếu không thể kéo dài thời gian thí nghiệm, cần phân tích đường cong biến dạng cẩn thận hơn, sử dụng các phương pháp ngoại suy có cơ sở khoa học và tham khảo kinh nghiệm từ các dự án tương tự với loại đất tương đương để đưa ra ước tính Cα hợp lý, đồng thời luôn đặt ra các hệ số an toàn phù hợp trong thiết kế.

Lời kết

Việc chọn khoảng thời gian Δt phù hợp để tính hệ số cố kết từ biến Cα​ là một bước không thể bỏ qua và đòi hỏi sự tỉ mỉ, kinh nghiệm trong quy trình khảo sát địa kỹ thuật. Một quyết định đúng đắn ở bước này không chỉ đảm bảo độ chính xác của các tính toán lún mà còn ảnh hưởng trực tiếp đến sự an toàn, ổn định và tuổi thọ của công trình. Đừng bao giờ coi thường vai trò của Cα, đặc biệt khi làm việc với những nền đất yếu phức tạp. Hy vọng bài viết này đã mang lại cho bạn cái nhìn sâu sắc và những kiến thức hữu ích để tự tin hơn trong công việc địa kỹ thuật của mình. Hãy luôn tìm tòi, học hỏi và chia sẻ kiến thức để cùng nhau xây dựng những công trình vững chắc hơn cho tương lai!
