Cad 3D Nâng Cao: Chinh Phục Các Kỹ Thuật Thiết Kế Mạnh Mẽ

Thiết kế đồ họa 3D, đặc biệt là trong lĩnh vực kỹ thuật và kiến trúc, đòi hỏi người dùng phải thành thạo các công cụ và kỹ thuật chuyên sâu. Với “Cad 3d Nâng Cao”, bạn sẽ được trang bị kiến thức và kỹ năng để tạo ra các mô hình phức tạp, chi tiết và ấn tượng, đáp ứng mọi yêu cầu thiết kế.

Bài viết này sẽ đi sâu vào các khía cạnh của Cad 3d Nâng Cao, cung cấp lộ trình học tập và thực hành hiệu quả.

Bài Tập Thực Hành Cad 3D Nâng Cao: Từ Cơ Bản Đến Chuyên Sâu

Để nắm vững kỹ năng cad 3d nâng cao, việc thực hành là vô cùng quan trọng. Các bài tập được thiết kế theo từng cấp độ, giúp người học ôn tập kiến thức cũ và làm quen với các công cụ mới.

Bài 1: Nền Tảng Vững Chắc Với AutoCAD 3D và Hệ Tọa Độ Người Dùng (UCS)

Giai đoạn đầu tiên của cad 3d nâng cao tập trung vào việc củng cố các kiến thức đã học ở các cấp độ cơ bản (CAD1, CAD2) và làm quen với môi trường làm việc 3D của AutoCAD, đặc biệt là hệ tọa độ người dùng (UCS). Việc thiết lập đúng hệ đơn vị và môi trường vẽ sẽ tạo tiền đề cho các bài tập phức tạp hơn.

Giao diện làm việc AutoCAD với các công cụ dựng hình 3D cơ bản

Nội dung chính của các bài tập này bao gồm:

• Ôn tập kiến thức đã học: Hệ thống lại các lệnh vẽ 2D và các khái niệm cơ bản.
• Làm quen với AutoCAD 3D và UCS: Hiểu rõ cách thức hoạt động của các chế độ xem 3D, các loại mặt phẳng tọa độ và cách điều khiển UCS để làm việc hiệu quả trên các mặt phẳng khác nhau.

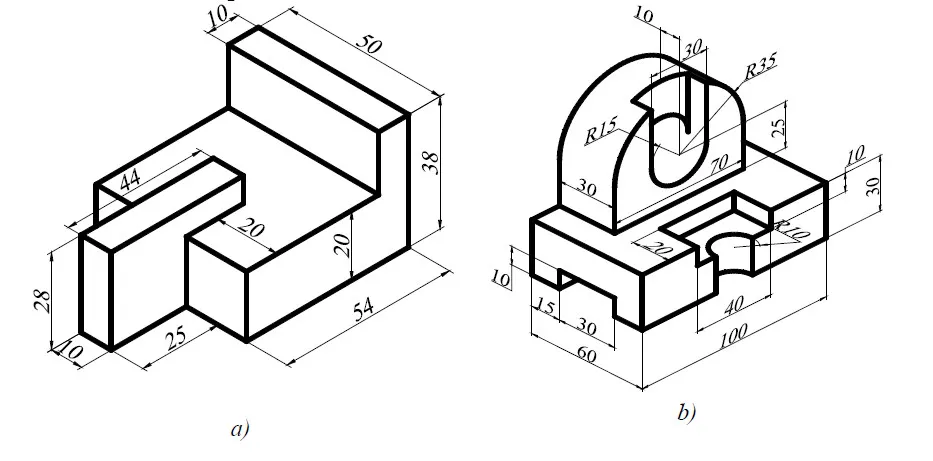

Thực hành điều chỉnh hệ tọa độ người dùng (UCS) trong AutoCAD 3D

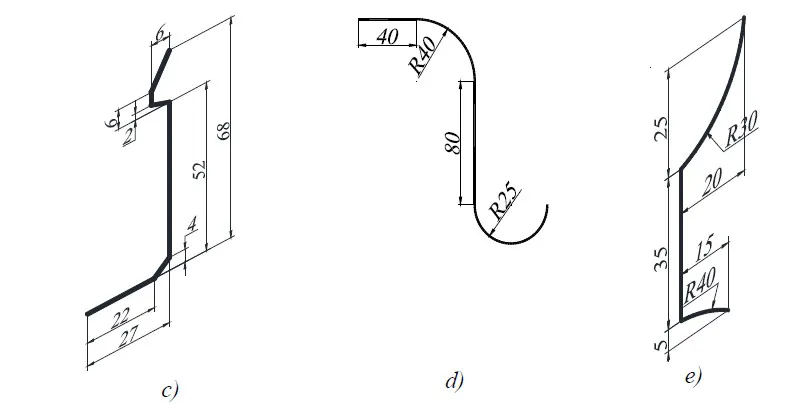

Minh họa các cách thiết lập UCS khác nhau trong không gian 3D

Bài 2: Xây Dựng Mô Hình Surface – Bước Đầu Chinh Phục Bề Mặt Phức Tạp

Sau khi làm quen với môi trường 3D, các bài tập tiếp theo sẽ tập trung vào việc xây dựng các mô hình dạng bề mặt (Surface). Đây là bước quan trọng để tạo ra các hình dạng cong, uốn lượn và các chi tiết phức tạp mà các khối rắn cơ bản khó có thể thực hiện.

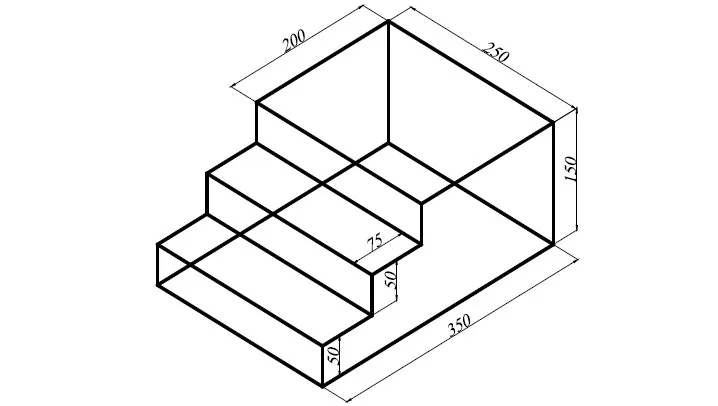

Minh họa tạo mô hình bậc tam cấp bằng các lệnh dựng hình bề mặt

Các kỹ thuật được áp dụng trong bài tập này bao gồm:

• Sử dụng các lệnh dựng hình bề mặt cơ bản: Thickness, Pline, 3Dface để tạo các bề mặt phẳng và đơn giản.
• Làm quen với các lệnh tạo bề mặt nâng cao: Revsurf, Tabsurf, Edgesurf, Rulesurf cho phép tạo ra các bề mặt phức tạp hơn dựa trên các đường biên hoặc đường cong định sẵn.

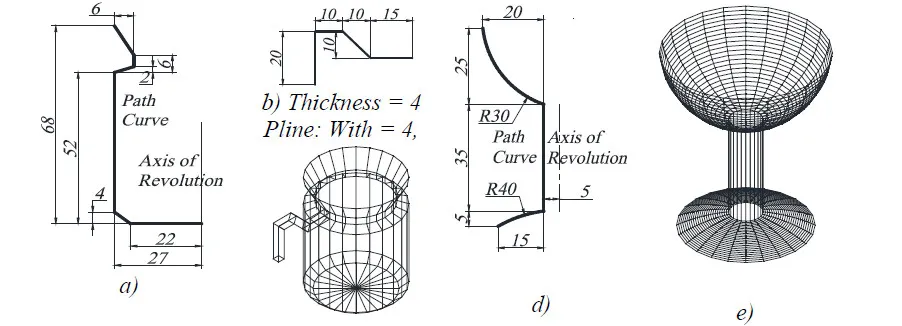

Thực hành tạo các mô hình 3D phức tạp sử dụng lệnh bề mặt

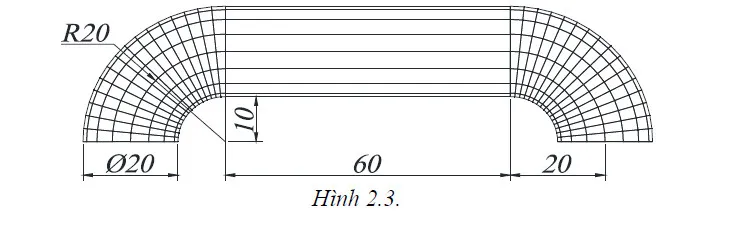

Minh họa sử dụng lệnh Revsurf và Tabsurf để tạo bề mặt xoay và quét

Việc thành thạo các lệnh dựng hình bề mặt là chìa khóa để tạo ra các chi tiết kiến trúc, sản phẩm công nghiệp có hình dạng độc đáo và tính thẩm mỹ cao.

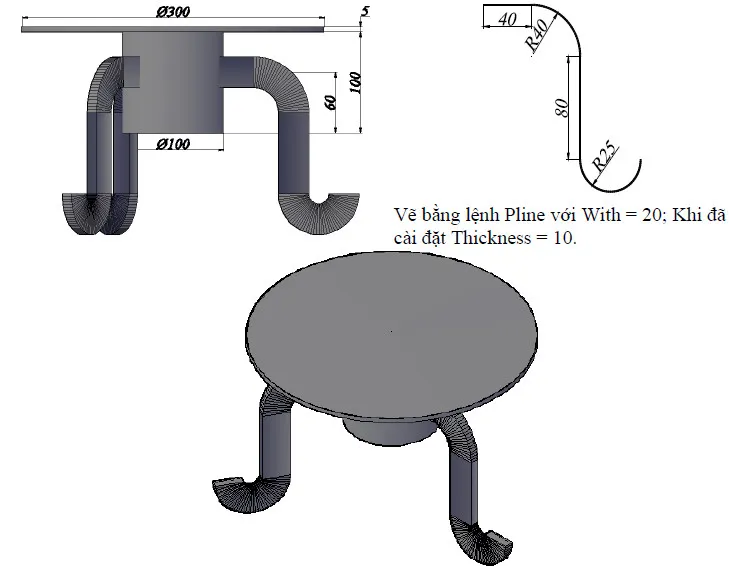

Minh họa dựng mô hình bàn với các chi tiết bề mặt phức tạp

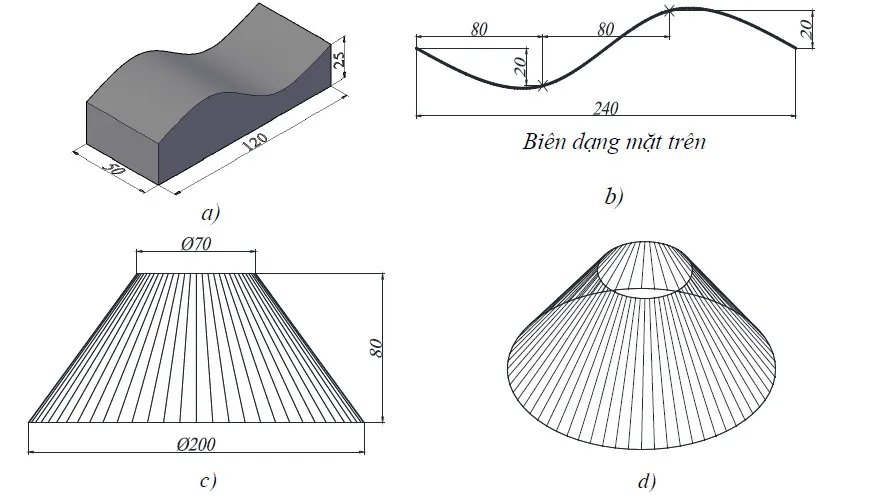

Ứng dụng lệnh Edgesurf và Rulesurf để tạo các bề mặt theo đường biên

Bài 3: Khối Rắn Cơ Sở và Phép Toán Đại Số Boole – Nền Tảng Của Mô Hình 3D

Trong cad 3d nâng cao, việc hiểu và sử dụng hiệu quả các khối rắn cơ sở (Primitives) cùng với phép toán đại số Boole là vô cùng cần thiết. Các phép toán này cho phép kết hợp, cắt gọt và tạo ra các hình dạng phức tạp từ các khối đơn giản.

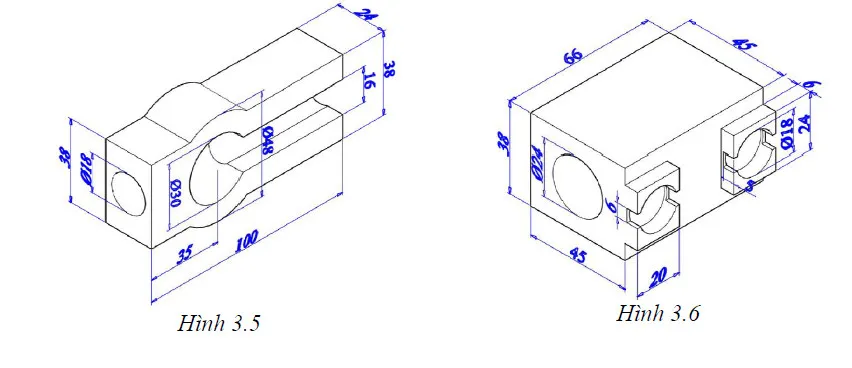

Minh họa các khối rắn cơ sở và kết quả của phép toán BooleMinh họa các khối rắn cơ sở và kết quả của phép toán Boole

Các nội dung chính bao gồm:

• Làm quen với các khối rắn cơ sở: Sphere, Cone, Cylinder, Box, Wedge, Torus.
• Thực hành các phép toán Boole: Union (hợp nhất), Subtract (trừ), Intersect (giao nhau) để tạo ra các mô hình chi tiết và phức tạp.

Bài 4: Dựng Khối Rắn Với Extrude và Revolve – Phương Pháp Tạo Hình Phổ Biến

Lệnh Extrude (đùn) và Revolve (xoay) là hai trong số những lệnh mạnh mẽ và được sử dụng nhiều nhất trong việc tạo ra các khối rắn trong cad 3d nâng cao.

• Extrude: Cho phép biến một hình dạng 2D thành một khối rắn bằng cách kéo dài hình dạng đó theo một hướng nhất định.
• Revolve: Tạo ra các khối rắn tròn xoay bằng cách quay một biên dạng 2D quanh một trục.

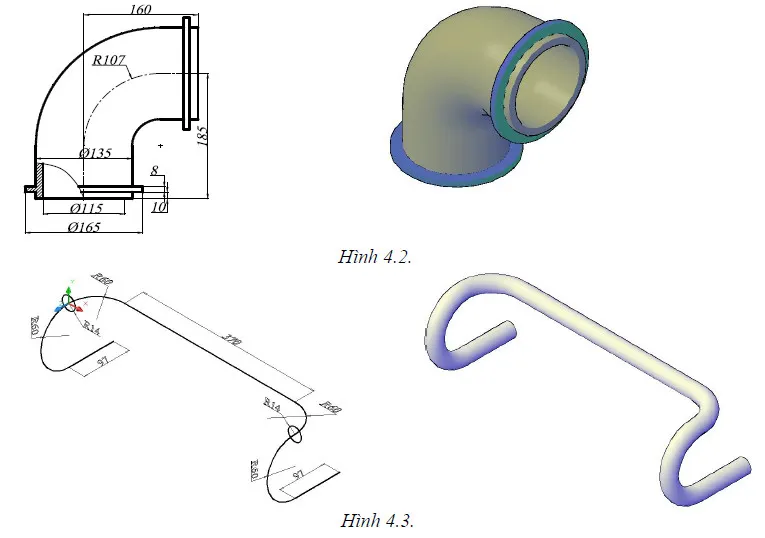

Minh họa ứng dụng lệnh Extrude để tạo các khối rắnMinh họa ứng dụng lệnh Extrude để tạo các khối rắn

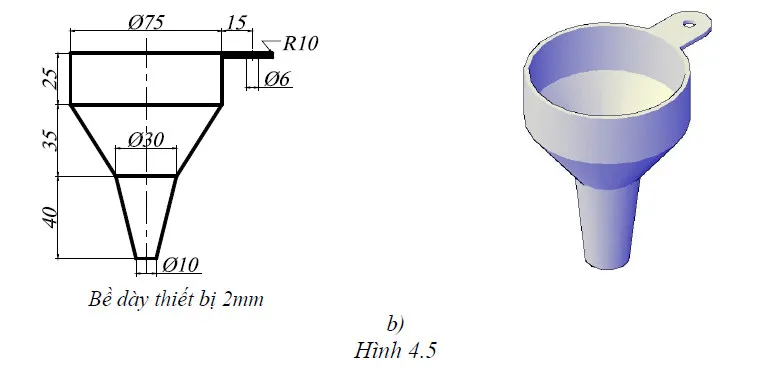

Minh họa ứng dụng lệnh Revolve để tạo các vật thể tròn xoayMinh họa ứng dụng lệnh Revolve để tạo các vật thể tròn xoay

Các bài tập trong phần này giúp người học rèn luyện kỹ năng tạo ra các chi tiết cơ khí, các bộ phận máy móc, hoặc các thành phần kiến trúc có hình dạng trụ, nón, hoặc các biên dạng phức tạp được tạo ra từ việc xoay hoặc đùn hình dạng 2D.

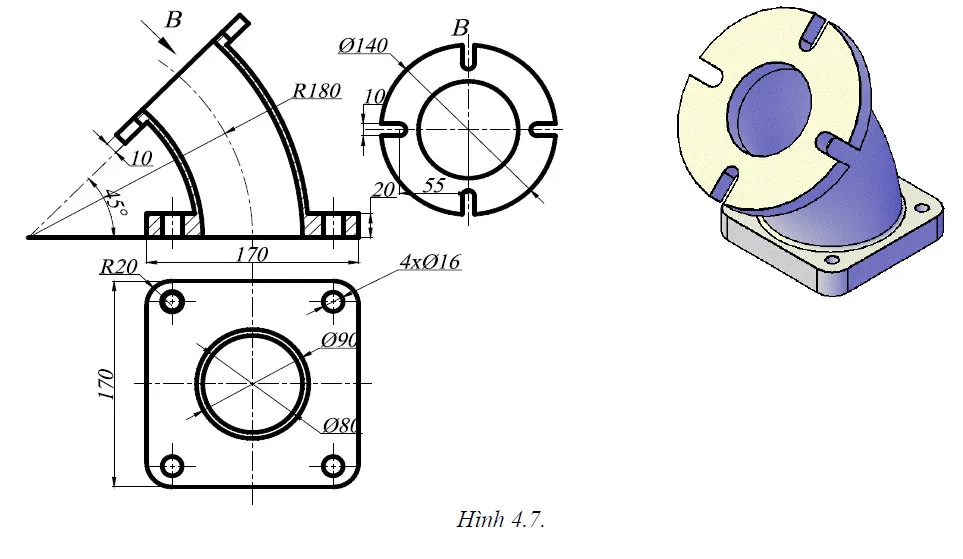

Thực hành tạo các mô hình Solid phức tạp kết hợp nhiều lệnhThực hành tạo các mô hình Solid phức tạp kết hợp nhiều lệnh

Bài 5: Tạo Khối Rắn Với Sweep và Loft – Kỹ Thuật Tạo Hình Cao Cấp

Lệnh Sweep (quét) và Loft (nâng) là những công cụ mạnh mẽ trong cad 3d nâng cao, cho phép tạo ra các khối rắn có hình dạng phức tạp và độc đáo bằng cách định nghĩa đường dẫn (path) và biên dạng (profile) cho Sweep, hoặc nhiều mặt cắt cho Loft.

• Sweep: Tạo một khối rắn bằng cách quét một biên dạng theo một đường dẫn đã định. Lệnh này rất hữu ích để tạo ra các chi tiết dạng ống, thanh ray, hoặc các hình dạng phức tạp di chuyển theo một quỹ đạo.
• Loft: Tạo một khối rắn hoặc bề mặt bằng cách kết nối các mặt cắt 2D tại các vị trí khác nhau. Lệnh này cho phép tạo ra các hình dạng chuyển tiếp mượt mà, như thân tàu, các bộ phận khí động học, hoặc các chi tiết kiến trúc độc đáo.

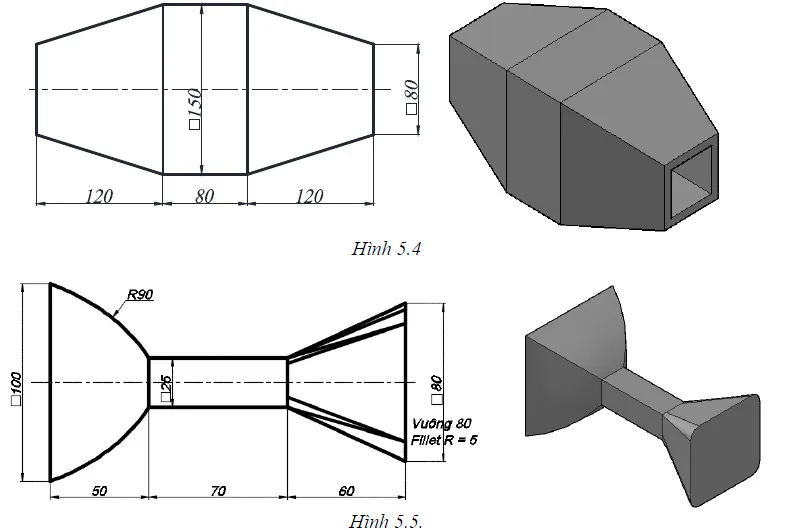

Minh họa ứng dụng lệnh Sweep để tạo các chi tiết có biên dạng thay đổiMinh họa ứng dụng lệnh Sweep để tạo các chi tiết có biên dạng thay đổiMinh họa ứng dụng lệnh Sweep để tạo các chi tiết có biên dạng thay đổi

Việc thành thạo Sweep và Loft mở ra khả năng sáng tạo không giới hạn trong thiết kế, cho phép tạo ra các mô hình có độ chi tiết cao và hình dáng hoàn toàn tùy chỉnh.

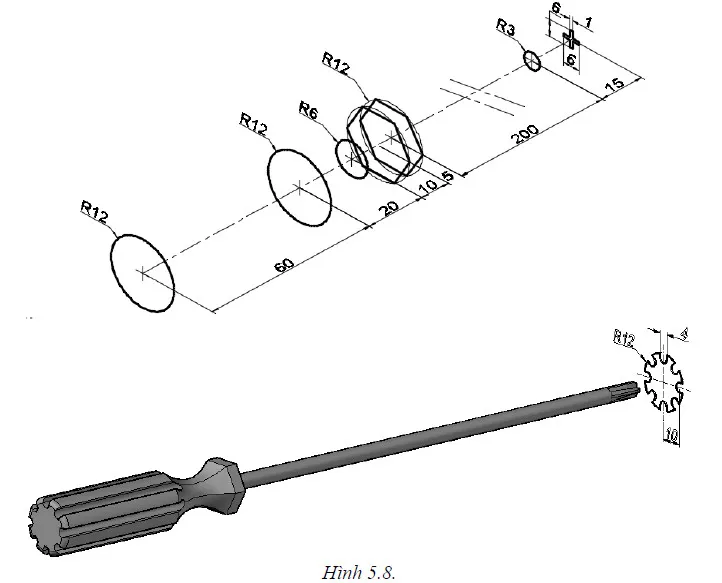

Minh họa ứng dụng lệnh Loft để tạo các hình dạng chuyển tiếp mượt màMinh họa ứng dụng lệnh Loft để tạo các hình dạng chuyển tiếp mượt mà

Bài 6: Hiệu Chỉnh Khối Solid Nâng Cao – Tối Ưu Hóa Mô Hình 3D

Sau khi tạo ra các khối solid, bước tiếp theo trong cad 3d nâng cao là sử dụng các lệnh hiệu chỉnh để tinh chỉnh và hoàn thiện mô hình.

• Thiết lập UCS trước khi vẽ: Đảm bảo bạn làm việc trên đúng mặt phẳng để thực hiện các thao tác hiệu chỉnh chính xác.
• Thực hiện các lệnh hiệu chỉnh khối Solid: Fillet (bo góc), Chamfer (vát cạnh), Shell (tạo vỏ rỗng), Presspull (kéo đẩy bề mặt), Fillet/Chamfer Edge của Solid là những lệnh quan trọng giúp tạo ra các chi tiết cuối cùng, làm cho mô hình trở nên thực tế và chuyên nghiệp hơn.

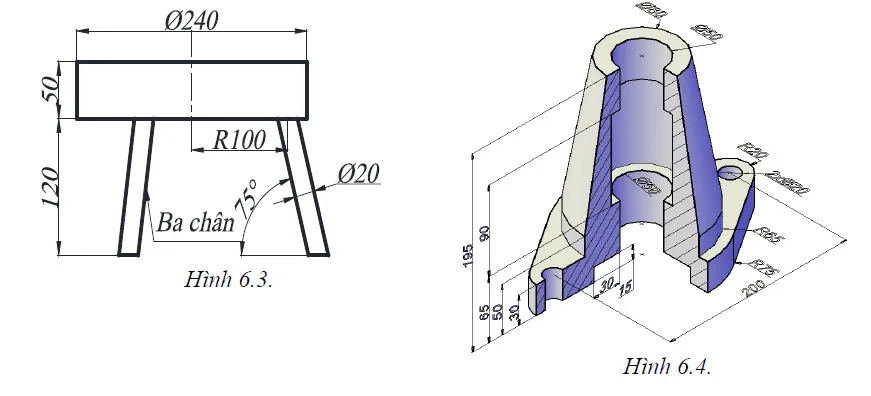

Minh họa các thao tác hiệu chỉnh khối Solid trong AutoCADMinh họa các thao tác hiệu chỉnh khối Solid trong AutoCAD

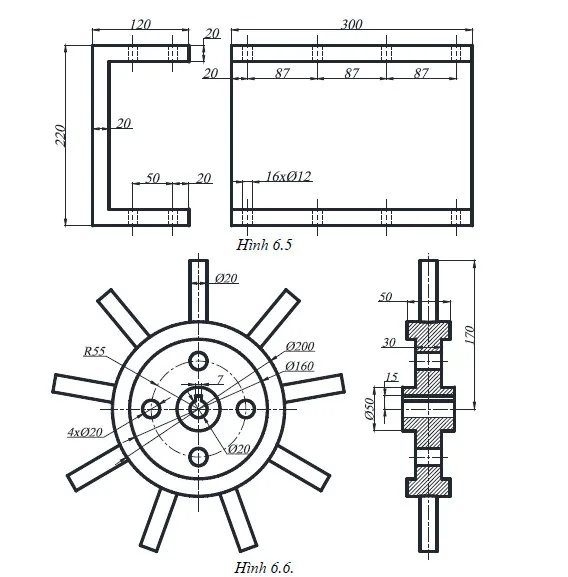

Minh họa áp dụng các lệnh bo góc và vát cạnh cho khối Solid

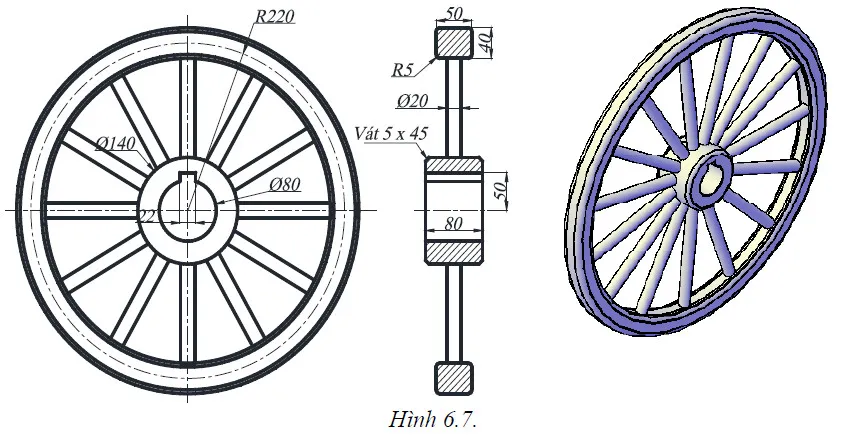

Minh họa kỹ thuật tạo vỏ rỗng cho khối Solid

Việc sử dụng thành thạo các lệnh hiệu chỉnh này sẽ giúp tối ưu hóa thiết kế, đảm bảo tính khả thi trong sản xuất và nâng cao chất lượng mô hình 3D.

Bài 7 & 8: Xây Dựng Mô Hình 3D Solid và Tạo Bản Vẽ Kỹ Thuật

Giai đoạn cuối của hành trình cad 3d nâng cao là kết hợp tất cả các kiến thức đã học để xây dựng các mô hình 3D Solid phức tạp và sau đó chuyển đổi chúng thành các bản vẽ kỹ thuật chi tiết.

• Thiết lập mô hình 3D Solid: Áp dụng linh hoạt các lệnh dựng hình, phép toán Boole, Extrude, Revolve, Sweep, Loft để tạo ra các sản phẩm hoàn chỉnh.
• Tạo bản vẽ kỹ thuật: Từ mô hình 3D đã dựng, người dùng sẽ học cách tạo ra các bản vẽ kỹ thuật 2D với đầy đủ các mặt cắt, hình chiếu, kích thước và dung sai theo yêu cầu.

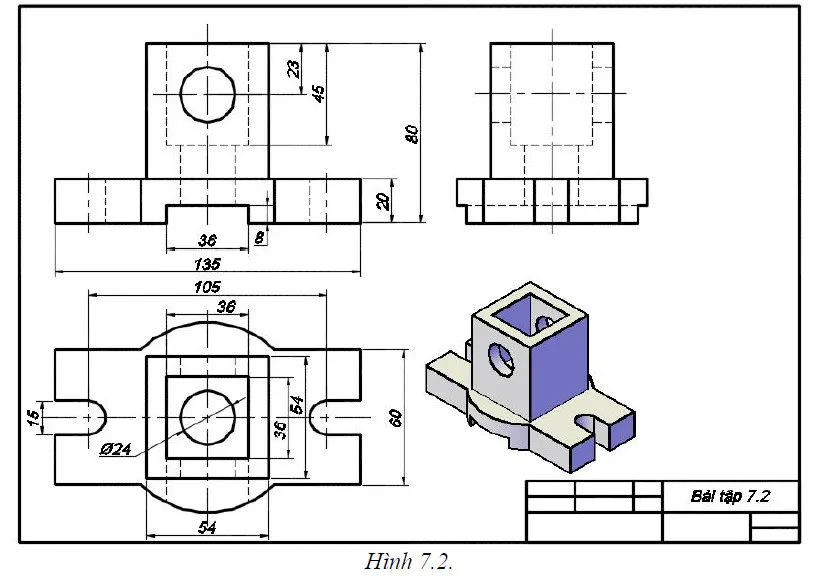

Minh họa quy trình dựng mô hình 3D Solid chi tiếtMinh họa quy trình dựng mô hình 3D Solid chi tiết

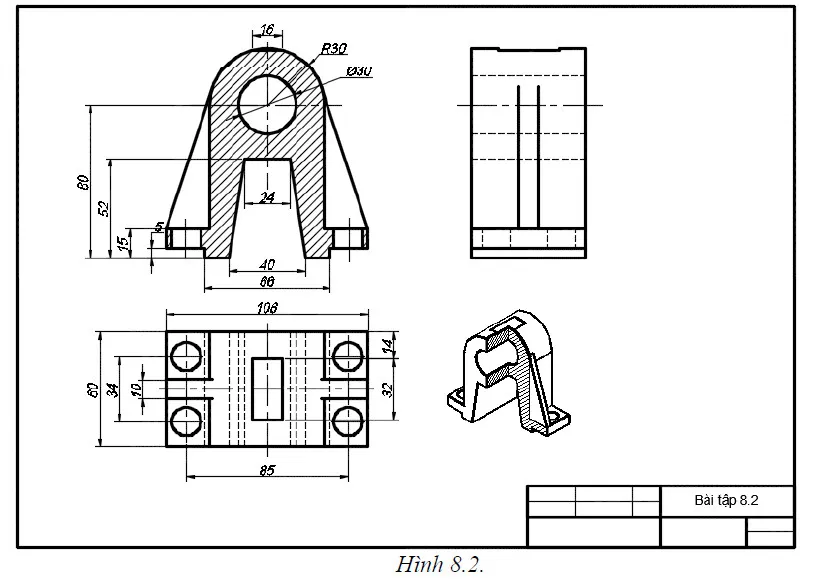

Minh họa một mô hình 3D Solid phức tạp và bản vẽ kỹ thuật tương ứngMinh họa một mô hình 3D Solid phức tạp và bản vẽ kỹ thuật tương ứng

Khả năng chuyển đổi từ mô hình 3D sang bản vẽ kỹ thuật là một kỹ năng không thể thiếu trong ngành kỹ thuật, đảm bảo sự giao tiếp rõ ràng và chính xác giữa các bộ phận trong quá trình thiết kế, sản xuất.

Khám Phá Các Bài Tập Nâng Cao Hơn Nữa

Các bài tập tiếp theo sẽ mở rộng phạm vi kiến thức, giới thiệu các kỹ thuật và ứng dụng đa dạng hơn trong cad 3d nâng cao.

Bài 9: Thực Hành Đa Dạng Các Kỹ Thuật Dựng Hình 3D

Phần này tập trung vào việc áp dụng tổng hợp nhiều lệnh và kỹ thuật đã học để tạo ra các mô hình có độ phức tạp cao, đòi hỏi sự kết hợp nhuần nhuyễn giữa các công cụ.

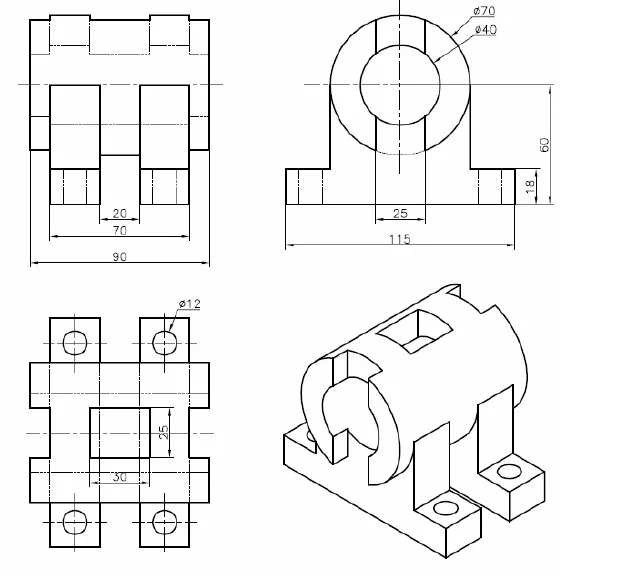

Minh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạngMinh họa các bài tập thực hành dựng hình 3D đa dạng

Bài 10 & 11: Các Dự Án Thực Tế và Ứng Dụng Của Cad 3D Nâng Cao

Các bài tập cuối cùng tập trung vào việc áp dụng cad 3d nâng cao vào các dự án thực tế, từ đó củng cố kiến thức và phát triển kỹ năng giải quyết vấn đề.

• Ứng dụng trong thiết kế sản phẩm: Chế tạo, cơ khí, ô tô, hàng không vũ trụ.
• Ứng dụng trong kiến trúc và xây dựng: Thiết kế nhà cửa, công trình, nội thất.
• Ứng dụng trong đồ họa và giải trí: Tạo mô hình nhân vật, cảnh quan, hiệu ứng.

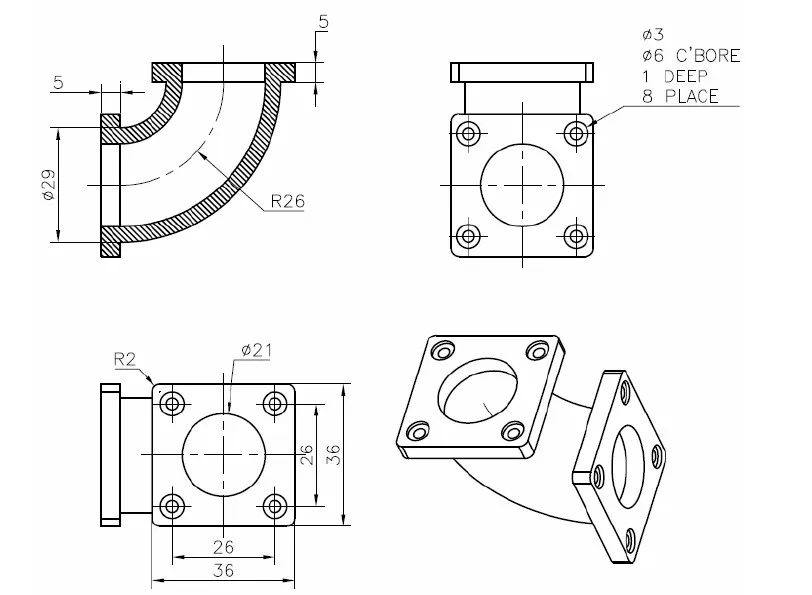

Minh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng caoMinh họa các dự án phức tạp sử dụng kỹ thuật cad 3d nâng cao

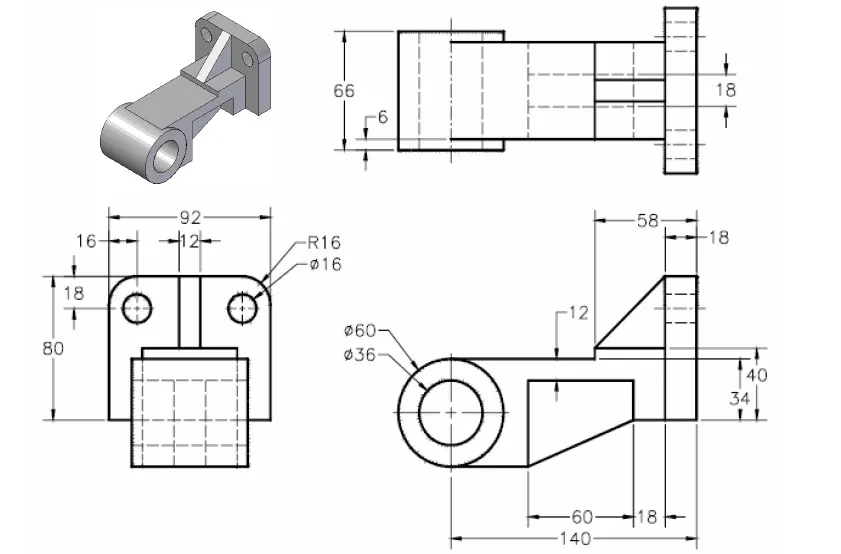

Minh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng caoMinh họa các mô hình 3D được tạo ra bằng kỹ thuật cad 3d nâng cao

Việc hoàn thành các dự án này sẽ khẳng định khả năng làm chủ công cụ cad 3d nâng cao, mở ra nhiều cơ hội nghề nghiệp hấp dẫn trong các lĩnh vực đòi hỏi kỹ năng thiết kế 3D chuyên nghiệp.
