Hướng dẫn chi tiết cách vẽ CAD cơ bản cho người mới bắt đầu
Phần mềm CAD (Computer-Aided Design) là công cụ không thể thiếu trong lĩnh vực kỹ thuật, hỗ trợ đắc lực cho việc thiết kế, hình thành và trình bày các bản vẽ kỹ thuật 2D. Việc nắm vững Cách Vẽ Cad Cơ Bản không chỉ giúp bạn hoàn thành công việc nhanh chóng mà còn nâng cao hiệu quả công việc lên gấp nhiều lần. Bài viết này sẽ cung cấp hướng dẫn chi tiết các bước và bài tập thực hành để bạn làm quen với những lệnh vẽ CAD cơ bản nhất.
Trước khi bắt đầu thực hành, bạn có thể tham khảo danh sách các lệnh thiết kế cơ bản trong phần mềm CAD cùng chi tiết cách sử dụng và phím tắt thông dụng tại đường dẫn sau: Danh sách các lệnh cơ bản trong phần mềm CAD – Chi tiết cách sử dụng các lệnh và phím tắt thông dụng hiện nay.
Các bước thực hiện ban đầu
Để bắt đầu vẽ CAD, bạn cần thực hiện các bước cơ bản sau:
- Mở phần mềm CAD và tạo bản vẽ mới: Khởi động phần mềm CAD và chọn tạo một tệp bản vẽ mới.
- Thiết lập đơn vị bản vẽ: Sử dụng lệnh
UNITSđể thiết lập đơn vị đo cho bản vẽ của bạn, thông thường là milimet (mm). - Thực hành vẽ các hình cơ bản: Bắt đầu luyện tập với các bài tập minh họa dưới đây.
Bài tập luyện tập cách vẽ CAD cơ bản
Các bài tập được sắp xếp từ dễ đến khó, giúp bạn làm quen với từng lệnh và kết hợp chúng một cách hiệu quả.
1. Sử dụng lệnh Line để hoàn thành các hình vẽ
Lệnh Line là lệnh cơ bản nhất, dùng để vẽ các đoạn thẳng. Hãy luyện tập vẽ các hình sau đây, chú ý vẽ đúng theo các kích thước đã ghi chú trên hình để nắm vững cách sử dụng lệnh Line và các thông số.
Hình minh họa các bài tập vẽ hình cơ bản bằng lệnh Line trong CAD

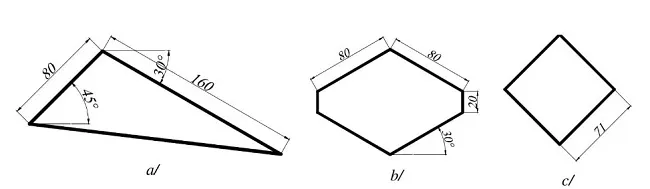

Bài tập vẽ đường thẳng và các góc trong CAD

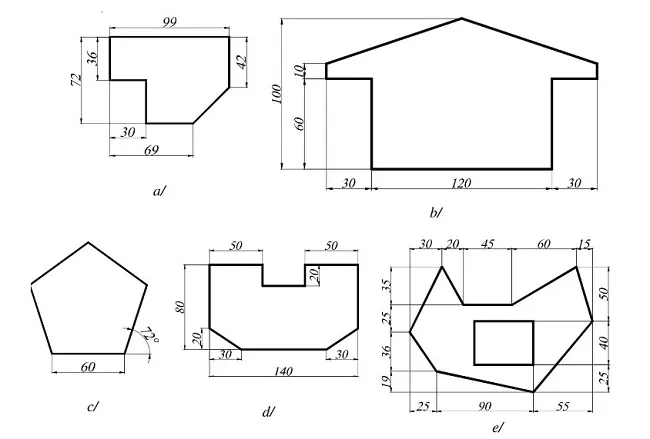

Vẽ các đoạn thẳng nối tiếp trong phần mềm CAD

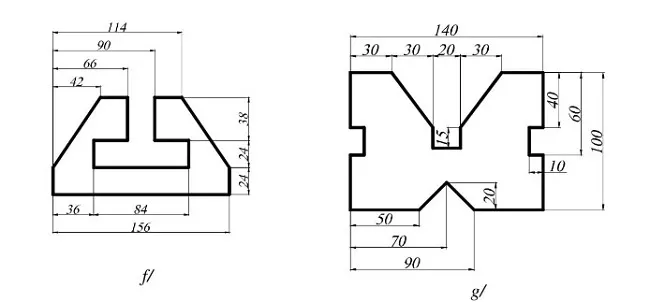

Thực hành vẽ hình học cơ bản với lệnh Line trên CAD
2. Sử dụng lệnh Polygon để vẽ các hình đa giác
Lệnh Polygon cho phép bạn vẽ các đa giác đều với số cạnh tùy chọn. Hãy thực hành vẽ các hình đa giác đều như hình dưới đây.

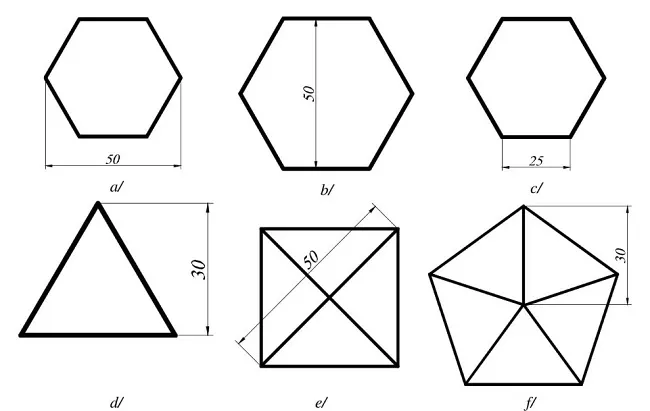

Vẽ các hình đa giác đều bằng lệnh Polygon trong CAD
3. Sử dụng lệnh Rectangle để vẽ các hình chữ nhật
Lệnh Rectangle là công cụ hiệu quả để vẽ hình chữ nhật. Bạn có thể vẽ bằng cách chỉ định hai điểm đối diện hoặc nhập kích thước chiều dài và chiều rộng. Luyện tập vẽ các hình chữ nhật theo yêu cầu của bài tập.

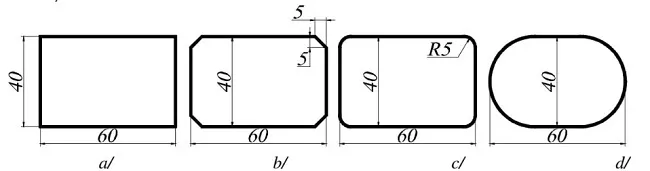

Vẽ các hình chữ nhật với kích thước khác nhau bằng lệnh Rectangle trong CAD
4. Sử dụng lệnh Circle để vẽ các hình tròn
Lệnh Circle được sử dụng để vẽ các hình tròn. Bạn có thể xác định tâm và bán kính, hoặc đường kính, hoặc vẽ theo các phương pháp khác như hai điểm trên đường kính, tiếp tuyến với các đối tượng khác.

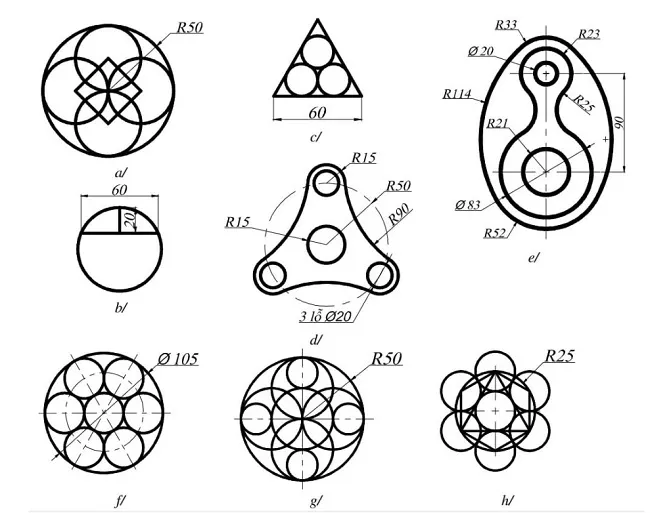

Vẽ các hình tròn với các bán kính và vị trí khác nhau bằng lệnh Circle trong CAD
5. Kết hợp bắt điểm để vẽ các hình phức tạp hơn
Trong quá trình vẽ, khả năng bắt điểm (OSNAP) là rất quan trọng để đảm bảo độ chính xác. Hãy kết hợp các lệnh vẽ cơ bản với chế độ bắt điểm để hoàn thành các hình vẽ dưới đây.

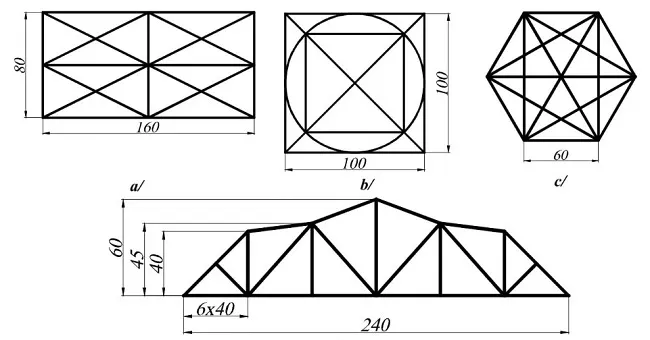

Sử dụng chế độ bắt điểm trong CAD để vẽ các hình chính xác

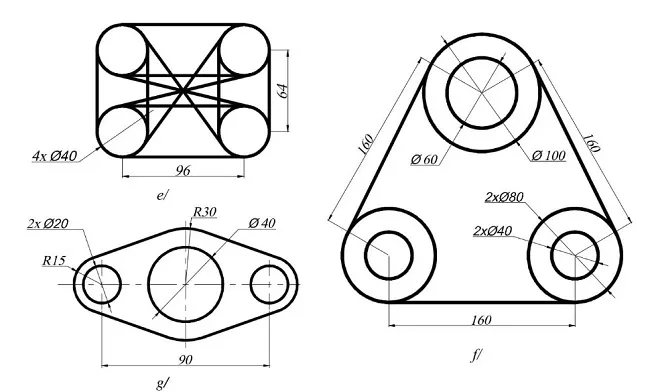

Minh họa cách kết hợp bắt điểm và các lệnh vẽ cơ bản trên CAD
6. Sử dụng lệnh Arc và kết hợp các lệnh đã học
Lệnh Arc dùng để vẽ các cung tròn. Bài tập này yêu cầu bạn kết hợp lệnh Arc với các lệnh đã học trước đó để tạo ra các hình phức tạp hơn.

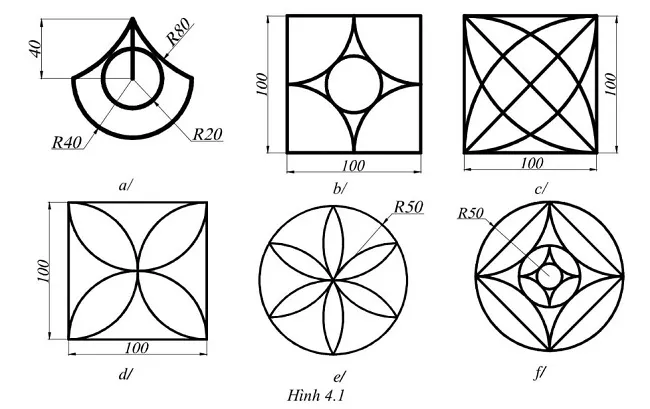

Vẽ các cung tròn và kết hợp với các lệnh CAD khác
7. Sử dụng lệnh Pline để vẽ các đường polyline
Lệnh Pline (Polyline) cho phép vẽ các đoạn thẳng hoặc cung nối liền nhau thành một đối tượng duy nhất. Điều này rất hữu ích khi bạn muốn tạo các hình dạng phức tạp hoặc cần chỉnh sửa toàn bộ đường bao.

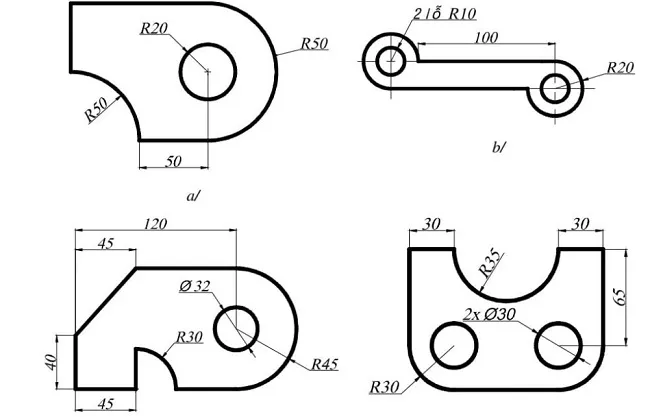

Vẽ các hình dạng phức tạp bằng lệnh Pline trong CAD

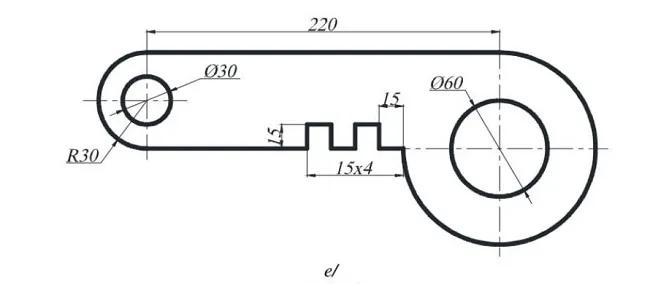

Thực hành vẽ các đối tượng bằng Pline trong phần mềm CAD
8. Kết hợp các lệnh vẽ một cách linh hoạt
Ở cấp độ này, bạn cần vận dụng linh hoạt tất cả các lệnh vẽ đã học để tạo ra các hình vẽ phức tạp hơn. Hãy tập trung vào việc lựa chọn lệnh phù hợp nhất cho từng phần của hình.

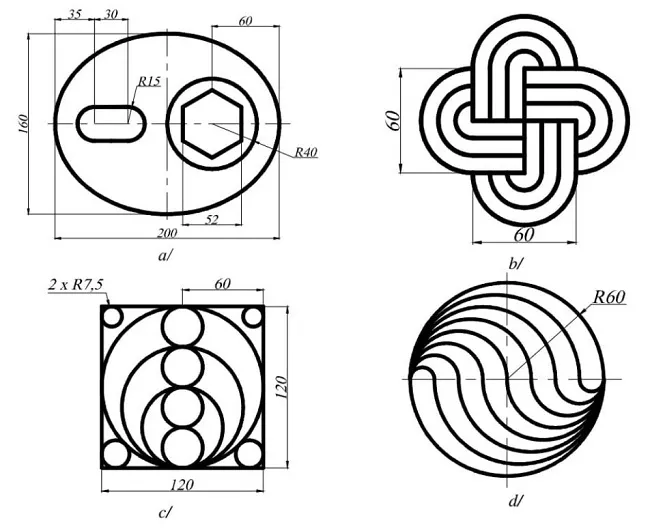

Tổng hợp các bài tập vẽ hình bằng nhiều lệnh CAD khác nhau

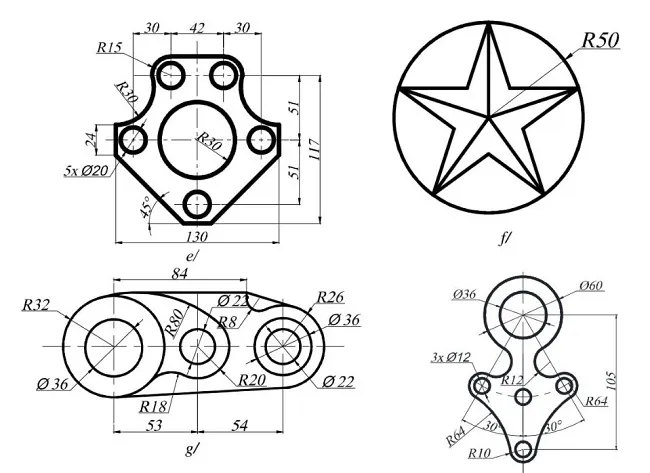

Minh họa bài tập vẽ kết hợp nhiều lệnh CAD cơ bản

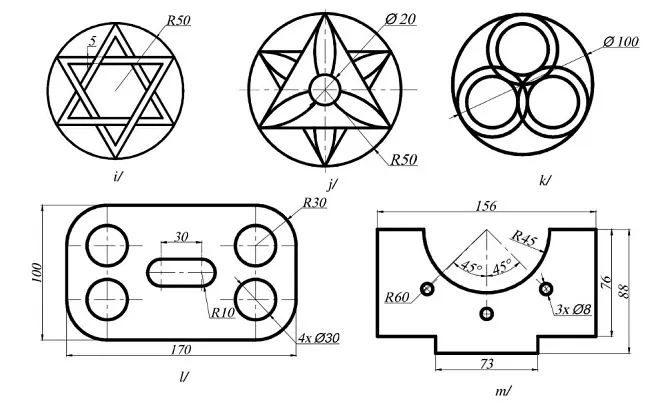

Vẽ các hình dạng đa dạng bằng cách kết hợp các lệnh CAD

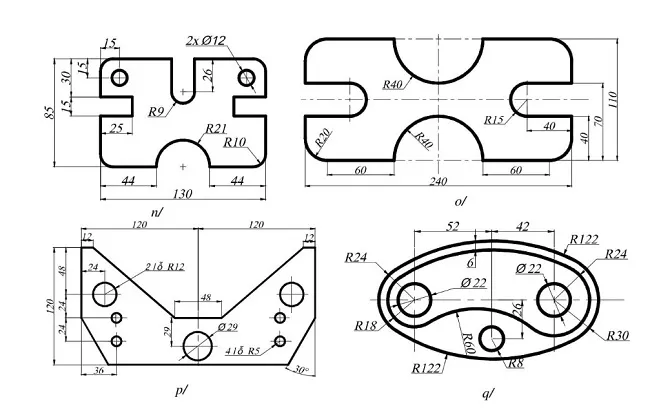

Thực hành vẽ các đối tượng kỹ thuật phức tạp trên CAD

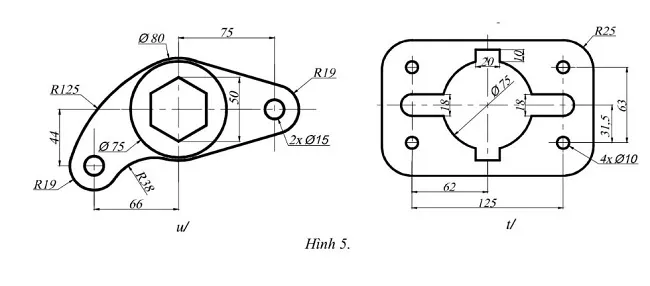

Bài tập cuối cùng về vẽ kết hợp các lệnh cơ bản trong CAD
9. Sử dụng các lệnh hiệu chỉnh kết hợp lệnh vẽ
Bên cạnh các lệnh vẽ, các lệnh hiệu chỉnh như Offset (tạo đường song song), Trim (cắt bỏ đối tượng), Extend (kéo dài đối tượng), Fillet (bo tròn góc) là vô cùng quan trọng. Hãy kết hợp chúng với các lệnh vẽ để tạo ra các hình chi tiết.

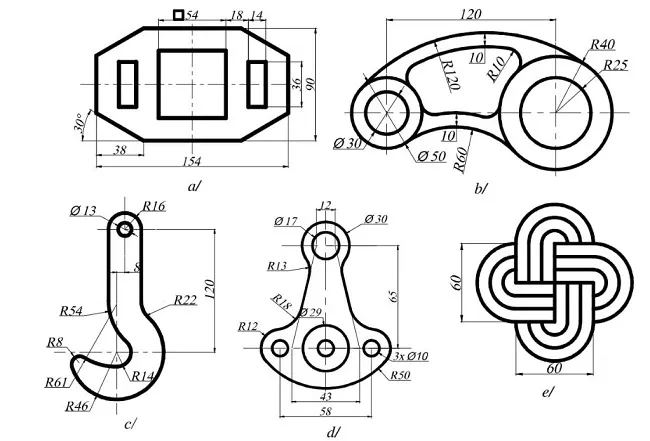

Ứng dụng lệnh hiệu chỉnh Offset, Trim, Extend, Fillet trong vẽ CAD

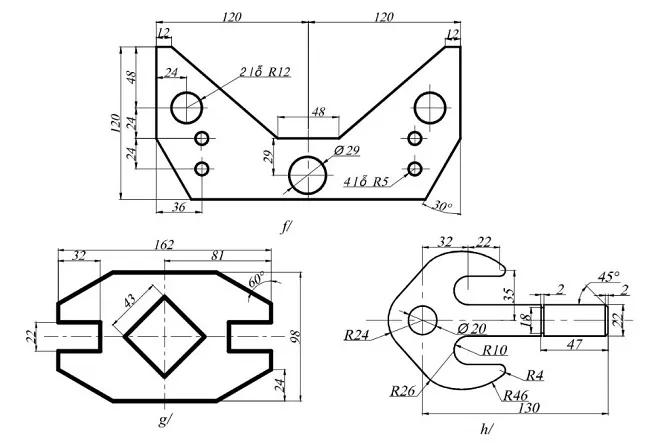

Vẽ và hiệu chỉnh các chi tiết kỹ thuật trên CAD

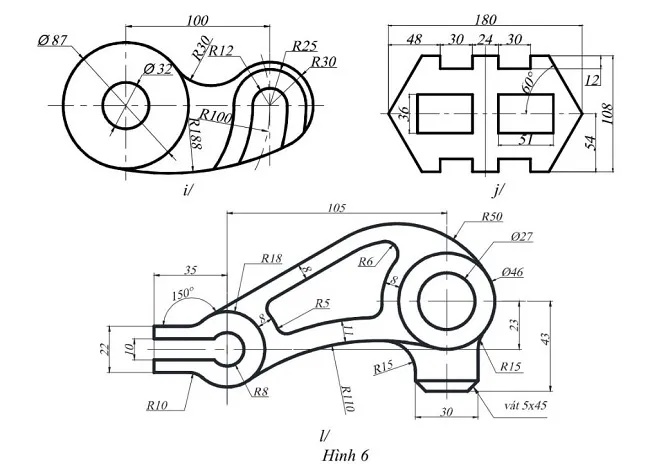

Bài tập thực hành kết hợp lệnh vẽ và hiệu chỉnh trong CAD

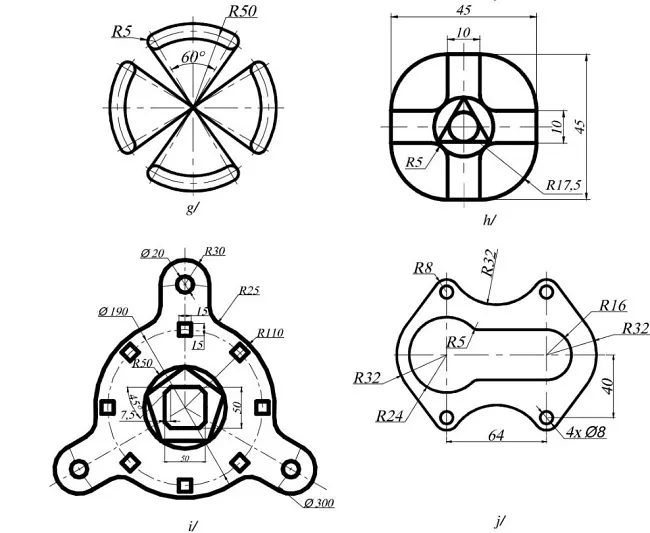

Vẽ các đối tượng phức tạp bằng cách kết hợp lệnh vẽ và lệnh hiệu chỉnh CAD
10. Kết hợp lệnh vẽ 2D và lệnh Hatch
Lệnh Hatch cho phép tô vật liệu, hoa văn lên các khu vực kín trong bản vẽ. Đây là bước cuối cùng để hoàn thiện bản vẽ 2D. Hãy luyện tập kết hợp các lệnh vẽ và lệnh Hatch để hoàn thành các hình sau.

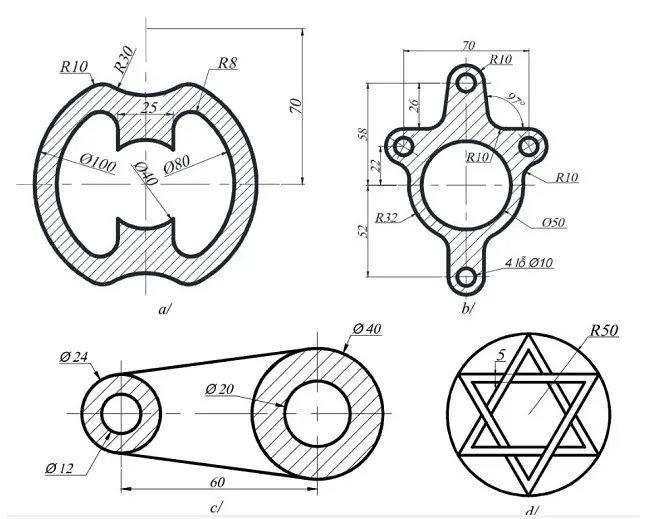

Sử dụng lệnh Hatch để tô vật liệu cho bản vẽ CAD

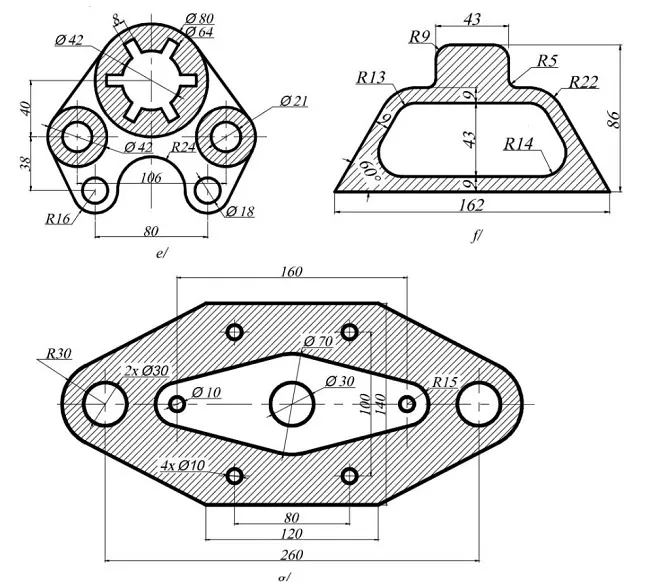

Hoàn thiện bản vẽ 2D bằng lệnh Hatch trong CAD
Những bài tập trên đây bao gồm nhiều cấp độ, từ cơ bản đến nâng cao, đòi hỏi sự kết hợp đa dạng của các câu lệnh thiết kế. Hãy thực hành thường xuyên để thành thạo các nhóm lệnh, từ đó hình thành phản xạ thiết kế nhanh chóng và hiệu quả. Chúc bạn thành công trên con đường chinh phục phần mềm CAD!
