Hướng Dẫn Chi Tiết Cách Dùng AutoCAD 2020 Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

AutoCAD 2020 là một công cụ mạnh mẽ và chuyên nghiệp, được sử dụng rộng rãi trong các ngành kiến trúc, kỹ thuật và xây dựng để tạo ra các đối tượng 2D và 3D phức tạp, từ sơ đồ mặt bằng đến các công trình kỹ thuật chi tiết. Phần mềm này cũng hỗ trợ xuất các tệp để in 3D. Bài viết này sẽ cung cấp một hướng dẫn toàn diện về Cách Dùng Autocad 2020, giúp bạn làm quen với giao diện, các lệnh cơ bản và quy trình làm việc hiệu quả.

Bạn nên dành khoảng hai giờ để thực hành theo hướng dẫn này, khám phá các tính năng từ cài đặt phần mềm, thiết lập không gian làm việc, phác thảo 2D, mô hình hóa 3D cho đến tạo bản vẽ kỹ thuật chuyên nghiệp.

BƯỚC 1: CÀI ĐẶT PHẦN MỀM AUTOCAD 2020

Bước đầu tiên để bắt đầu sử dụng AutoCAD 2020 là cài đặt phần mềm. Nếu bạn đã có sẵn và đã cài đặt phần mềm, bạn có thể bỏ qua bước này và chuyển sang Bước 2.

1.1 Tạo tài khoản AutoDesk

AutoCAD là phần mềm Thiết kế có sự hỗ trợ của Máy tính (CAD) được phát triển bởi AutoDesk Inc. Đây là một bộ phần mềm thiết kế chuyên nghiệp và mạnh mẽ, có khả năng tạo ra các kết quả tinh vi. Để sử dụng các sản phẩm của Autodesk, bạn cần tạo một tài khoản trên trang web chính thức của họ.

Mặc dù chi phí của phần mềm này khá cao vì nó được thiết kế cho các chuyên gia, nhưng có một tin vui dành cho sinh viên: bạn có thể tải AutoCAD và tất cả các sản phẩm của AutoDesk miễn phí trong ba năm bằng cách sử dụng địa chỉ email giáo dục của mình để đăng ký giấy phép sinh viên. Nếu không đủ điều kiện nhận ưu đãi sinh viên, bạn vẫn có thể kích hoạt bản dùng thử miễn phí 30 ngày cho tất cả các sản phẩm của Autodesk để trải nghiệm các tính năng mạnh mẽ của AutoCAD 2020.

Giao diện khởi động AutoCAD 2020, hiển thị tùy chọn tạo tài khoản AutoDesk để bắt đầu cài đặt phần mềm.

1.2 Cài đặt phần mềm

Sau khi hoàn tất quá trình đăng ký tài khoản, bạn hãy tải xuống tệp cài đặt AutoCAD 2020. Chạy tệp đã tải xuống, trình cài đặt sẽ tự động tải xuống các thành phần cần thiết và mở trình hướng dẫn cài đặt. Tại đây, bạn có thể tùy chỉnh thư mục cài đặt, chọn các thành phần muốn cài đặt hoặc tiến hành cài đặt AutoCAD ngay lập tức. Quá trình này sẽ bắt đầu tải xuống và cài đặt AutoCAD trên máy tính của bạn.

BƯỚC 2: THIẾT LẬP CƠ BẢN TRONG AUTOCAD 2020

Trong bước này, bạn sẽ học cách thiết lập không gian làm việc và các cài đặt cơ bản để tương tác hiệu quả với AutoCAD 2020.

2.1 Thiết lập không gian làm việc

Khi mở phần mềm AutoCAD 2020 lần đầu tiên, hãy nhấp vào “Bắt đầu vẽ” (Start Drawing) để mở một tệp hoặc dự án mới. Thao tác này sẽ đưa bạn vào “DrawSpace” – không gian làm việc chính của AutoCAD.

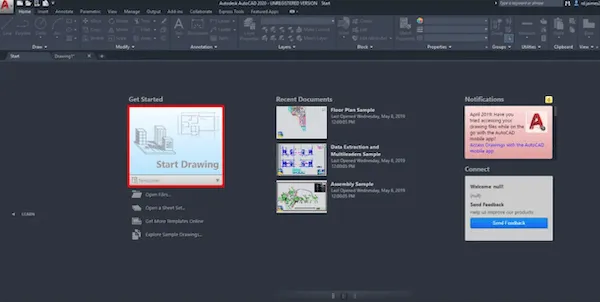

Giao diện khởi động AutoCAD 2020, hướng dẫn chọn 'Bắt đầu vẽ' để mở không gian làm việc mới.

Ban đầu, bạn cần tùy chỉnh Thanh công cụ Tác vụ Nhanh (Quick Access Toolbar) và thêm mục “Không gian làm việc” (Workspace) bằng cách nhấp vào mũi tên nhỏ ở cuối thanh. Sau đó, thay đổi không gian làm việc từ “Soạn thảo và chú thích” (Drafting & Annotation) sang “Tạo mô hình 3D” (3D Modeling). Điều này sẽ kích hoạt tất cả các công cụ phác thảo (Sketch) và 3D cần thiết để bạn thiết kế bản phác thảo và đối tượng 3D đầu tiên của mình.

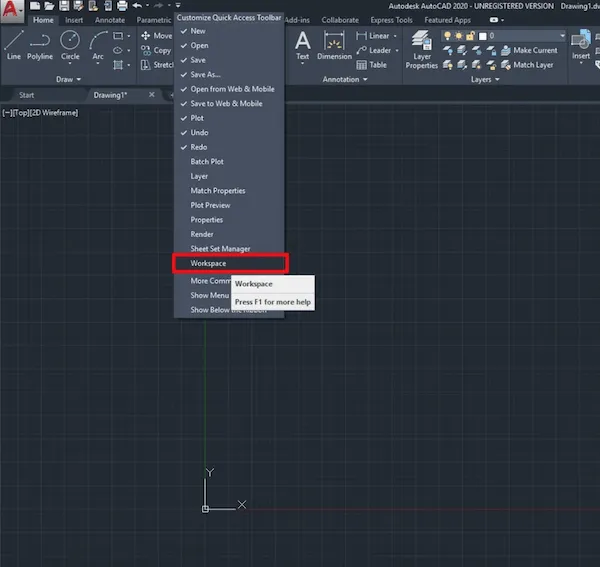

Minh họa tùy chỉnh thanh công cụ truy cập nhanh trong AutoCAD 2020 để thêm các tùy chọn không gian làm việc.

Thay đổi không gian làm việc từ 'Soạn thảo và Chú thích' sang 'Tạo mô hình 3D' trong AutoCAD 2020.

2.2 Thay đổi đơn vị trong AutoCAD 2020

Để thay đổi đơn vị mặc định sang hệ mét (ví dụ: milimét) mà bạn quen dùng, hãy nhấp vào biểu tượng chữ A lớn màu đỏ ở góc trên cùng bên trái của giao diện. Thao tác này sẽ mở menu AutoCAD.

Menu AutoCAD 2020 hiển thị tùy chọn "Drawing Utilities" để truy cập cài đặt đơn vị.

Chọn “Tiện ích vẽ” (Drawing Utilities) > “Đơn vị” (Units). Trong cửa sổ “Drawing Units”, thay đổi “Insertion Scale” thành “Milimét” (Millimeters) và nhấn OK để xác nhận.

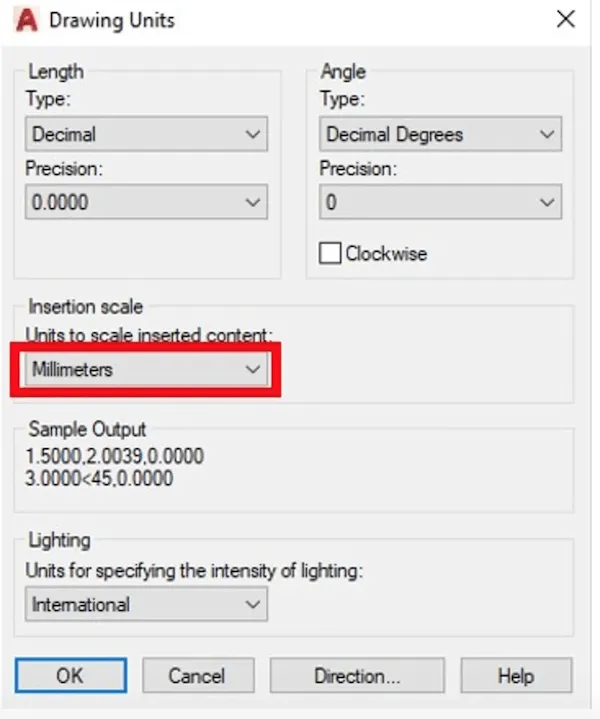

Cửa sổ cài đặt đơn vị trong AutoCAD 2020, hướng dẫn chọn Milimét cho hệ thống đo lường.

2.3 Giải thích không gian làm việc của AutoCAD 2020

Để sử dụng AutoCAD 2020 một cách hiệu quả, việc hiểu rõ các thành phần của không gian làm việc là rất quan trọng.

Tổng quan về không gian làm việc AutoCAD 2020, làm nổi bật thanh lệnh và các thành phần chính.

2.3.1 Thanh lệnh (Command Bar)

Ở phía dưới cùng của DrawSpace, bạn sẽ thấy Thanh lệnh. Đây là nơi bạn có thể nhập các lệnh đơn giản bằng cách gõ trực tiếp. Thanh lệnh sẽ hiển thị các tùy chọn theo ngữ cảnh cho lệnh bạn đang nhập, với các chữ cái được đánh dấu là phím tắt cho các tùy chọn đó. Gõ chữ cái tương ứng và nhấn “Enter” sẽ kích hoạt tùy chọn mong muốn. Thanh lệnh cũng liệt kê thứ tự các bước bạn cần thực hiện và hiển thị các mẹo hữu ích để thực hiện lệnh một cách chính xác.

2.3.2 Điều hướng trong AutoCAD 2020

Ở góc trên cùng bên phải của DrawSpace, bạn có thể thấy la bàn (ViewCube). Mặc định, nó được đặt ở “Chế độ xem hàng đầu” (Top View). Di chuột qua nó, một biểu tượng ngôi nhà nhỏ sẽ xuất hiện. Nhấp vào đó để chuyển sang chế độ xem đẳng áp (isometric view). Lúc này, bạn sẽ thấy một hệ tọa độ Descartes 3D ở giữa DrawSpace của mình với ba trục: trục X màu đỏ, trục Y màu xanh lục và trục Z màu xanh lam.

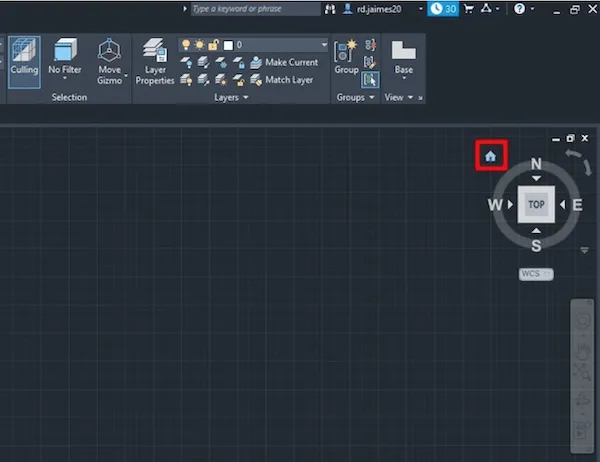

La bàn ViewCube trong AutoCAD 2020, cho phép chuyển đổi chế độ xem và điều hướng mô hình 3D.

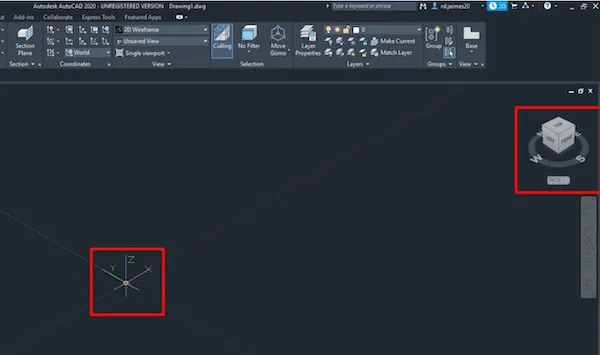

Hệ tọa độ Descartes 3D hiển thị các trục X, Y, Z giúp định vị và điều hướng trong không gian AutoCAD 2020.

La bàn cũng được mở rộng bởi một khối lập phương. Bạn có thể nhấp vào các mặt, cạnh và góc của khối lập phương để chuyển đến chế độ xem mong muốn. Để dịch chuyển không gian DrawSpace (pan), hãy nhấp vào biểu tượng “Bàn tay” hoặc di chuyển bằng cách giữ con lăn chuột. Nếu bạn muốn xoay quanh không gian làm việc, hãy nhấp vào “Orbit” trong thanh công cụ bên phải. Nhấp và giữ trên DrawSpace để xoay quanh tâm của hệ tọa độ bằng cách di chuyển chuột. Bạn cũng có thể thực hiện thao tác này bằng cách giữ phím “Shift” và con lăn chuột. Để xoay quanh một điểm cụ thể, chọn “Quỹ đạo tự do” (Free Orbit) bằng cách nhấp vào mũi tên mở rộng.

Với tùy chọn “Mở rộng thu phóng” (Zoom Extents), bạn có thể đưa tất cả các đối tượng và bản phác thảo đã tạo vào tầm nhìn của mình. Hiện tại, bạn chưa có gì để xoay hoặc thu phóng, vì vậy hãy chuyển sang bước tiếp theo để bắt đầu phác thảo!

BƯỚC 3: PHÁC THẢO 2D TRONG AUTOCAD 2020

Trước khi đi sâu vào các đối tượng ba chiều, hãy cùng tìm hiểu về các công cụ và kỹ thuật phác thảo 2D mà bạn có thể thực hiện trong AutoCAD 2020.

3.1 Thiết lập tính năng Bắt điểm (Snap)

Khi phác thảo trong AutoCAD 2020, bạn có thể sử dụng các tùy chọn Bắt điểm (Snapping) để tăng độ chính xác. Để bật tính năng Bắt điểm Lưới (Grid Snap), chỉ cần nhấn F9 trên bàn phím hoặc nhấp vào biểu tượng “Snap to Drawing Grid” ở góc dưới cùng bên phải. Bằng cách mở Cài đặt Snap, bạn có thể điều chỉnh lưới vẽ (Drawing Grid) cũng như độ chính xác của Grid Snap.

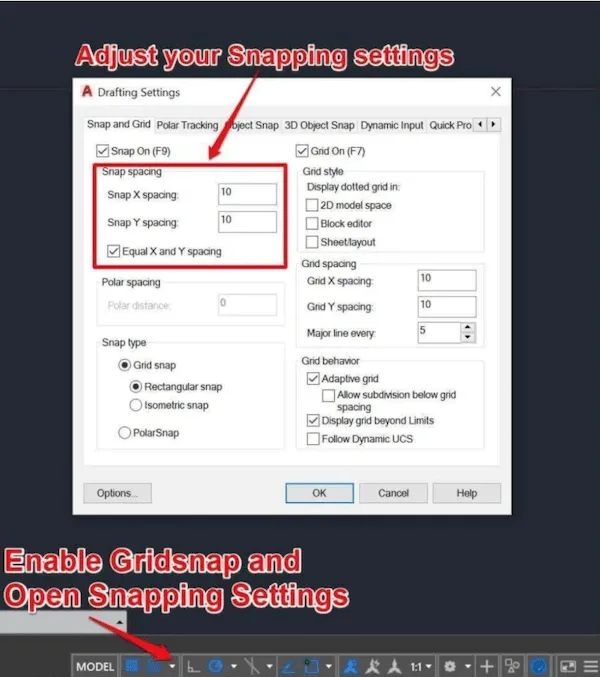

Cửa sổ cài đặt Grid Snap và Object Snap trong AutoCAD 2020, giúp kiểm soát độ chính xác khi phác thảo 2D.

Bằng cách nhấn F3 hoặc nhấp vào biểu tượng Bắt điểm đối tượng (Object Snap), bạn có thể kích hoạt tính năng bắt điểm vào các góc, đường thẳng, điểm cuối, điểm giữa và nhiều hơn nữa. Hãy điều chỉnh cài đặt Object Snap để phù hợp với mục tiêu bản vẽ hiện tại của bạn. Nếu bạn gặp khó khăn khi nhập tọa độ hoặc phác thảo, hãy thử bật hoặc tắt tính năng snap và cố gắng không sử dụng cả Grid Snap và Object Snap đồng thời. Công cụ này rất hữu ích để vẽ các bản phác thảo nhanh chóng và ngăn chặn các lỗ hổng trong bản vẽ của bạn.

3.2 Vẽ một đường thẳng (Line)

Để tạo bản phác thảo đầu tiên, hãy chọn Chế độ xem trên cùng (Top View) bằng la bàn. Tắt Grid Snap bằng cách nhấn F9. Bây giờ, gõ “line” vào thanh lệnh và nhấn Enter. Thao tác này sẽ kích hoạt lệnh Line. Với AutoCAD 2020, bạn có thể gõ các chữ cái đầu tiên của bất kỳ lệnh nào và phần mềm sẽ tự động hoàn thành hoặc hiển thị các lệnh có sẵn.

Khi bạn đã nhập lệnh line, nó sẽ yêu cầu bạn chỉ định điểm đầu tiên. Bạn có thể chọn một điểm ngẫu nhiên trong DrawSpace hoặc nhập tọa độ. Ví dụ, nhập 0 cho Tọa độ X, sau đó nhấn Tab để chuyển sang Tọa độ Y, nhập 0 và xác nhận tọa độ bằng cách nhấn Enter. Bây giờ bạn đã chọn tâm của hệ tọa độ làm điểm bắt đầu.

Tiếp theo, di chuyển chuột về phía dương của trục X. Bạn sẽ thấy cách nhập tọa độ thay đổi thành tọa độ Cực. Nhập 25 cho chiều dài của đường, sau đó nhấn Tab để chuyển sang nhập góc. Hãy thử phác thảo một hình vuông để bắt đầu. Khi bạn đã trở lại điểm bắt đầu, nhấn Escape để kết thúc lệnh line.

3.3 Chọn một đối tượng

Để chọn các đối tượng trong AutoCAD 2020, bạn có thể nhấp trực tiếp vào chúng. Để bỏ chọn, giữ phím “Shift” và nhấp lại vào đối tượng. Để chọn nhiều đối tượng, có hai cách:

1. Chọn từ trái sang phải: Nhấp chuột trái và kéo từ trái sang phải. Thao tác này sẽ tạo ra một hình chữ nhật màu xanh lam và chỉ chọn các đối tượng nằm hoàn toàn bên trong hình chữ nhật đó.
2. Chọn từ phải sang trái: Kéo từ phải sang trái. Thao tác này sẽ tạo ra một hình chữ nhật màu xanh lá cây và chọn tất cả các đối tượng mà hình chữ nhật này chạm vào.

Nhấp chuột trái một lần nữa để xác nhận lựa chọn của bạn. Nhấp và giữ nút chuột trái sẽ bật công cụ lasso, cho phép bạn chọn một hình dạng ngẫu nhiên.

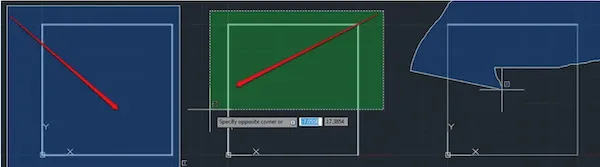

Minh họa các phương pháp chọn đối tượng khác nhau trong AutoCAD 2020, bao gồm chọn bằng hình chữ nhật xanh và xanh lá.

3.4 Công cụ vẽ cơ bản trong AutoCAD 2020

Tất nhiên, AutoCAD 2020 cung cấp những cách đơn giản hơn để vẽ hình vuông hoặc hình chữ nhật. Để xóa các đối tượng đã chọn, bạn có thể nhấn phím Delete trên bàn phím hoặc nhập “Erase” vào thanh lệnh.

Trong thanh công cụ phía trên, bạn có thể tìm thấy tất cả các công cụ vẽ. Bạn có thể nhập lệnh tương ứng hoặc nhấp vào công cụ bạn muốn sử dụng. Khi tham chiếu đến một tọa độ cụ thể, chúng ta sẽ sử dụng quy ước Descartes (X, Y, Z).

3.4.1 Vẽ các hình dạng cơ bản và chỉnh sửa bản phác thảo

Đối với hướng dẫn này, hãy nhập “Rectangle” và nhấn Enter để bắt đầu lệnh. Bắt đầu tại CenterPoint và kết thúc ở (10,50).

Bắt đầu vẽ một hình tròn ở (0,40) và xác nhận bằng cách nhấn Enter. Đặt bán kính là 8. Nếu bạn mắc lỗi, chỉ cần nhấp đúp vào bản phác thảo bạn muốn chỉnh sửa. Trong cửa sổ bật lên, hãy chỉnh sửa các giá trị.

Minh họa các hình dạng cơ bản được vẽ trong AutoCAD 2020 như hình chữ nhật, hình tròn và hình elip, cùng điểm trung tâm.

Bắt đầu vẽ một hình elip ở giữa tại (0,30). Đặt bán kính chính song song với Trục X là 70 và đặt bán kính phụ là 30.

3.4.2 Vẽ một vòng tròn thứ hai với Object Snap được bật

Vẽ một vòng tròn thứ hai tại (25,40). Bật Object Snap bằng cách nhấn F3 và hướng bán kính của hình tròn song song với trục Y cho đến khi bạn giao với hình elip. Nhấp khi bạn nhìn thấy một dấu thập màu xanh lá cây. Bạn cần đảm bảo hình tròn giao với hình elip.

Vẽ một đường thẳng bắt đầu từ (10,55). Bạn có thể muốn tắt Object Snap tạm thời để điểm bắt đầu không bị bắt vào góc của hình chữ nhật. Khi bạn đã đặt điểm bắt đầu, hãy bật Object Snap với tùy chọn “Tangent” được kích hoạt. Vẽ một đường thẳng ở góc 65° cho đến khi nó tiếp tuyến với vòng tròn thứ hai.

Bắt đầu đường thẳng thứ hai ở góc trên cùng bên phải của hình chữ nhật. Bật tùy chọn “Nearest” trong Object Snap và vẽ một đường thẳng theo góc 130°, cắt vào vòng tròn đầu tiên.

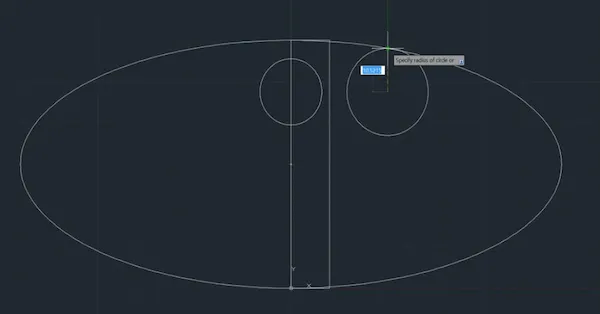

Minh họa việc vẽ các đường tròn và đường thẳng sử dụng Object Snap trong AutoCAD 2020 để tạo các giao điểm chính xác.

3.4.3 Vẽ bằng lệnh Spline cho người mới bắt đầu

Tạo một đường Spline bắt đầu từ điểm trung tâm. Với công cụ Spline, bạn có thể tạo các đường cong liên tục, hình sin. Đầu tiên, bạn nhập khoảng cách, tiếp theo là góc. Nếu bạn nhập sai, gõ “U” và nhấn Enter để hoàn tác bước cuối cùng. Nhập các tọa độ cực sau: 20/30°, 5/300°, 5/55°, 10/30°, 5/320°. Kết thúc bằng một Góc 230° trên Ellipse. Bây giờ gõ chữ “T” để End Tangency và gõ góc 190° và nhấn Enter.

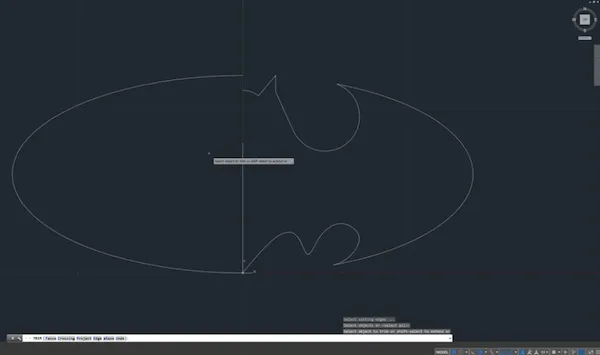

Ví dụ về đường Spline được tạo trong AutoCAD 2020, thể hiện khả năng vẽ các đường cong mượt mà và phức tạp.

3.4.4 Lệnh Trim để cắt phần thừa

Sử dụng lệnh “Trim”, bạn có thể loại bỏ các đường thừa cho đến giao điểm. Bạn cũng có thể chuyển từ lệnh Trim sang “Erase” bằng cách nhập R. Thao tác này sẽ loại bỏ các đường không giao nhau, tương tự như lệnh Delete. Khởi động lệnh Trim và nhấn Enter để chọn toàn bộ bản phác thảo để cắt. Cắt tỉa những đường nhô ra như trong hình. Nếu bạn đã xóa nhầm một đường, hãy nhập “U” để Hoàn tác. Ngoài ra, hãy kiểm tra kỹ bất kỳ đường nào bị kẹt giữa các cạnh nhỏ. Những chi tiết này rất có thể sẽ gây ra vấn đề trong quá trình ép đùn (Extrude) để tạo bản phác thảo 3D của bạn. Xác nhận bằng Enter khi bạn hoàn thành.

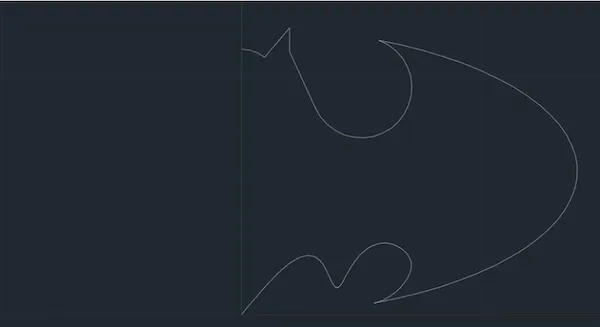

Sử dụng lệnh Trim trong AutoCAD 2020 để loại bỏ các phần thừa của bản vẽ, tạo ra hình dạng sạch sẽ và chính xác.

Tiếp theo, chọn đường ở giữa và hình elip dự phòng ở bên trái và xóa chúng. Cuối cùng, tô sáng đường elip nhỏ trong tam giác trên và xóa nó đi.

3.4.5 Sử dụng lệnh Mirror để vẽ hình đối xứng

Khi vẽ các bản phác thảo đối xứng, sẽ rất hữu ích nếu bạn chỉ cần vẽ một nửa bản phác thảo và sau đó phản chiếu nó. Nhập “Mirror” hoặc chọn Mirror trong thanh công cụ Modify. Sau đó, đánh dấu toàn bộ bản phác thảo và xác nhận bằng Enter. Chọn CenterPoint làm điểm đầu tiên của đường phản chiếu và chọn tọa độ dương dọc theo trục Y làm điểm thứ hai. Nhấp vào “Không” (No) khi được hỏi để không xóa đối tượng nguồn.

Chúc mừng! Bây giờ bạn đã phác thảo bản vẽ 2D đầu tiên của mình với AutoCAD 2020!

BƯỚC 4: MÔ HÌNH ĐỐI TƯỢNG 3D TRONG AUTOCAD 2020

Đây có lẽ là phần thú vị nhất của hướng dẫn AutoCAD 2020 dành cho người mới bắt đầu – chúng ta sắp bắt đầu thiết kế 3D!

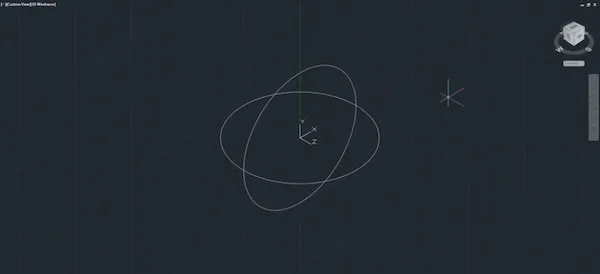

Giao diện AutoCAD 2020 khi chuyển sang chế độ mô hình 3D, hiển thị các công cụ và không gian làm việc 3 chiều.

Khi làm việc trong môi trường 3D, bạn cần nhớ rằng bản vẽ trong AutoCAD 2020 chỉ có thể thực hiện được trên mặt phẳng XY (XY-Plane). Nếu bạn muốn thay đổi hướng để vẽ hoặc định hình đối tượng 3D, bạn phải xác định lại hệ tọa độ (UCS – User Coordinate System).

Vẽ một vòng tròn ngẫu nhiên trong DrawSpace của bạn khi đang ở Chế độ xem trên cùng (Top View). Bây giờ hãy chuyển sang chế độ xem Mặt trước (Front View) và gõ “UCS” vào thanh lệnh. Thao tác này sẽ cho phép bạn thiết lập một hệ tọa độ mới.

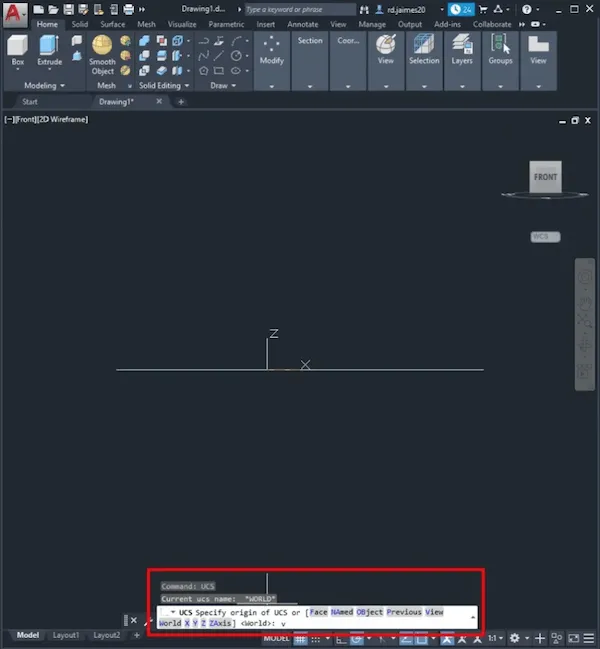

Cài đặt mặt phẳng làm việc (UCS) trong AutoCAD 2020, cho phép người dùng định nghĩa lại hệ tọa độ khi vẽ 3D.

Nhập “V” để đặt chế độ xem hiện tại của bạn làm hệ tọa độ mới. Vẽ một đường tròn thứ hai đồng tâm với đường tròn đầu tiên. Bây giờ, xoay mô hình bằng cách giữ Shift và con lăn chuột, bạn sẽ thấy các vòng tròn nằm trên các mặt phẳng vuông góc với nhau.

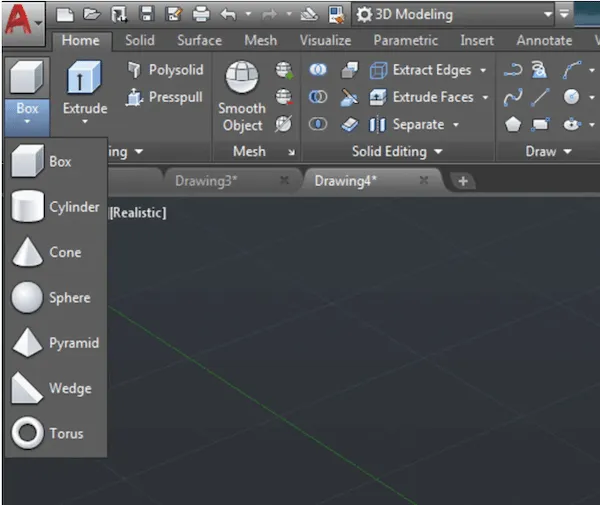

Minh họa việc vẽ một đường tròn trên mặt phẳng vuông góc với hệ tọa độ hiện tại trong AutoCAD 2020.

4.1 Hình dạng cơ bản xây dựng 3D

4.1.1. Đối tượng 3D được xác định trước

Các đối tượng 3D cơ bản như hình trụ, hình hộp và hình nón được tạo sẵn trong AutoCAD 2020, giúp người dùng nhanh chóng xây dựng mô hình.

Bạn có thể tạo các Đối tượng 3D được xác định trước (như Hình khối, Hình trụ, Quả bóng hoặc Kim tự tháp) trên mặt phẳng hiện tại bạn đang vẽ hoặc trên một mặt, cạnh hoặc góc của một đối tượng khác. Đặt lại hệ tọa độ của bạn về World UCS bằng cách sử dụng lệnh UCS và sau đó nhập “w.” Chuyển sang chế độ xem đẳng áp và nhập “Cylinder”. Vẽ phần đáy của hình trụ theo ý muốn và nhấp chuột khi nó có bán kính mong muốn. Bây giờ, đùn hình trụ bằng cách di chuyển chuột lên trên. Bạn cũng có thể nhập giá trị cho chiều cao. Xác nhận bằng cách nhấn Enter. Bạn có thể vẽ các hình dạng cơ bản khác một cách dễ dàng tương tự.

4.1.2 Lệnh Extrude trong AutoCAD 2020

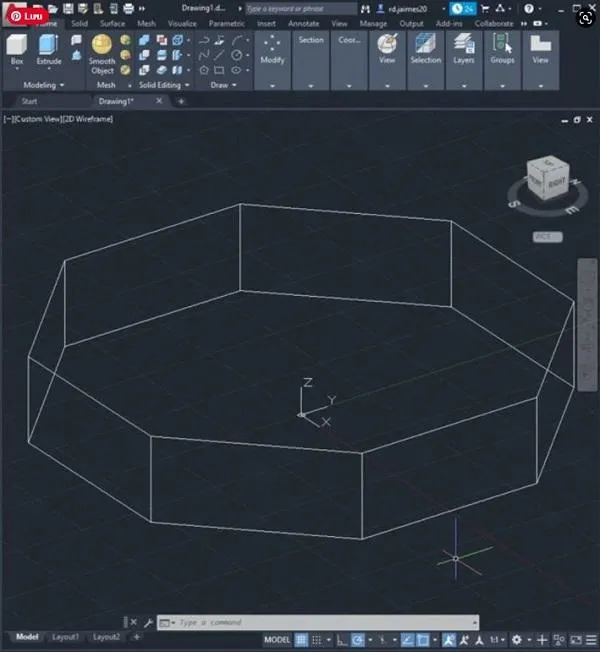

Sử dụng lệnh Extrude trong AutoCAD 2020 để đùn một hình đa giác 2D thành đối tượng 3D, tạo khối rắn.

Bạn cũng có thể đùn các bản phác thảo 2D của mình thành đối tượng 3D bằng tính năng Extrude (đùn). Vẽ một Đa giác và đặt số cạnh là 8. Sau đó, chọn CenterPoint làm tâm, và chọn giữa tùy chọn “Inscribed” (nội tiếp) hoặc “Circumscribed” (ngoại tiếp) trong một hình tròn. Hoàn thành Đa giác và nhập “Extrude”. Chọn Đa giác làm cơ sở để đùn. Gõ “Mode” sau đó là “Solid” để tạo một Đối tượng 3D rắn. Sau đó, thiết lập chiều cao của đối tượng. Bạn có thể thay đổi chiều cao sau này bằng cách nhấp đúp vào đối tượng.

4.1.3 Tính năng vát mép (Chamfer) và bo tròn (Fillet)

Các cạnh và góc của đối tượng 3D có thể được bo tròn (fillet) hoặc vát mép (chamfer) một cách dễ dàng trong AutoCAD 2020. Chuyển sang tab Solid và nhấp vào Fillet Edge. Bây giờ bạn có thể chọn tất cả các cạnh trên cùng của đa giác. Để giảm công sức chọn thủ công, hãy nhập “Loop”. Sau đó, nhấp vào một cạnh trên cùng. Nhấp vào “Next” để duyệt qua các kết nối cạnh có thể có. Khi tất cả các cạnh trên cùng được tô sáng, hãy nhấp vào “Accept” và nhập “Radius” để xác định kích thước của Fillet. Bạn có thể thử các giá trị khác nhau và xem trước phần bo tròn. Nhấp hoặc nhập lại bán kính để thay đổi nó. Nhấn Enter hai lần để chấp nhận bo tròn đã xem trước.

Cận cảnh một cạnh được bo tròn (Fillet) trên đối tượng 3D trong AutoCAD 2020, làm mềm các góc sắc nhọn.

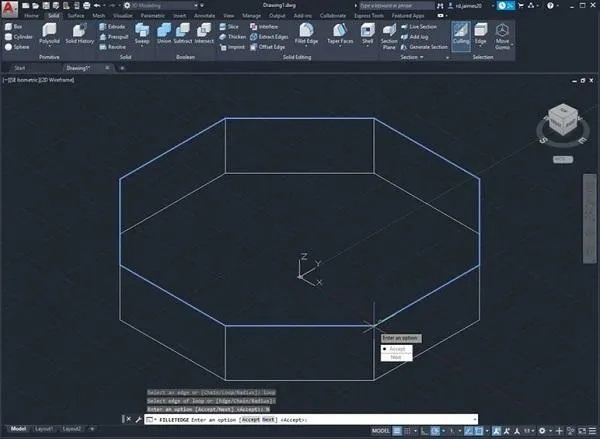

Hình ảnh đa giác 3D với các cạnh được chọn để áp dụng lệnh Fillet (bo tròn) trong AutoCAD 2020.

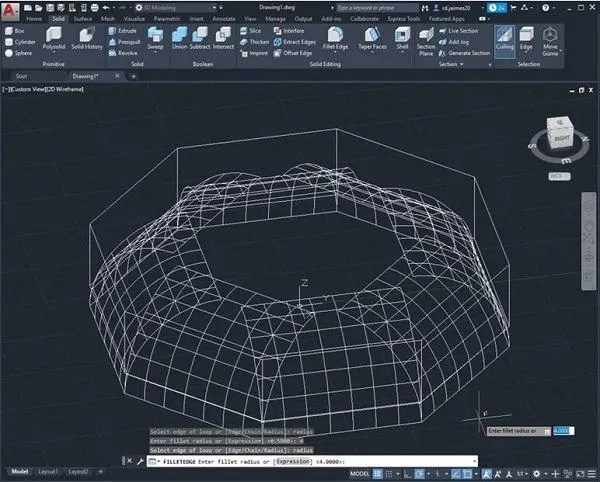

Giao diện AutoCAD 2020 hiển thị tùy chọn "Loop" khi sử dụng lệnh Fillet, giúp chọn nhanh tất cả các cạnh liên tiếp.

Bây giờ, xoay đa giác xung quanh và chọn bằng mũi tên bên dưới phần bo tròn để làm nổi bật tính năng vát. Nhập lại “Loop” và chọn một cạnh dưới cùng của đa giác. Nhấp vào “Next” cho đến khi viền dưới của đa giác được tô sáng, sau đó nhấp vào “Accept”. Bây giờ nhấp vào “Distance” và nhập chiều dài đầu tiên của phần vát. Xác nhận bằng cách nhấn Enter và nhập độ dài thứ hai. Một lần nữa, bạn có thể xem bản xem trước và nhấn Enter hai lần để xác nhận.

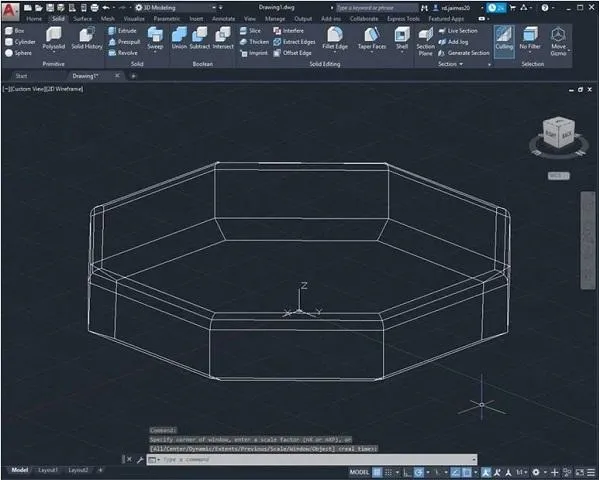

Kết quả của việc áp dụng lệnh Chamfer (vát mép) trên các cạnh của đối tượng 3D trong AutoCAD 2020.

4.1.4 Thay đổi hình ảnh của các đối tượng 3D trong AutoCAD 2020

Nếu bạn muốn thay đổi các hiệu ứng hình ảnh khi hiển thị các đối tượng 3D, bạn có thể thực hiện việc này bằng cách nhập lệnh “VISUALSTYLES” vào thanh lệnh. Tại đây, bạn có thể thay đổi kiểu trực quan từ “2D Wireframe” (khung dây 2D) sang “Shades of Grey” (màu xám) hoặc bất kỳ phong cách hiển thị nào khác mà bạn yêu thích.

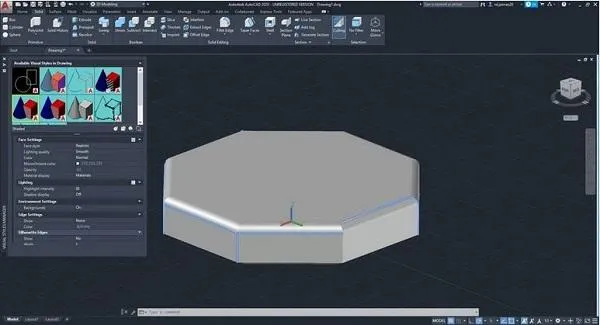

Minh họa các kiểu hiển thị trực quan (Visual Styles) khác nhau trong AutoCAD 2020, từ khung dây 2D đến tô bóng.

4.2 Hợp nhất, trừ và cắt các đối tượng 3D

4.2.1 Hợp nhất các đối tượng (Union)

Dựng một hình cầu có cùng bán kính ngay trên đỉnh của một hình trụ.

Hình cầu đặt trên đỉnh hình trụ trước khi sử dụng lệnh Union để hợp nhất hai đối tượng 3D trong AutoCAD 2020.

Bây giờ gõ “Union” vào thanh lệnh và chọn cả hình cầu và hình trụ. Xác nhận bằng Enter. Khi bạn di chuột qua cả hai hình dạng, bạn sẽ thấy rằng chúng đã trở thành một vật thể rắn duy nhất.

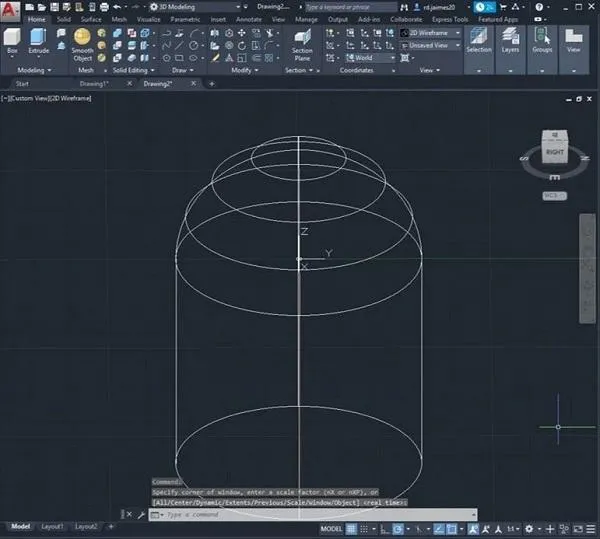

Kết quả sau khi hợp nhất hình cầu và hình trụ bằng lệnh Union trong AutoCAD 2020, tạo thành một đối tượng rắn duy nhất.

4.2.2 Trừ các đối tượng (Subtract)

Lặp lại việc tạo hình trụ và hình cầu hoặc sử dụng lệnh Hoàn tác (Undo) đến điểm trước khi bạn hợp nhất cả hai đối tượng. Bây giờ hãy nhập “Subtract.” Lúc đầu, bạn cần chọn đối tượng mà bạn muốn giữ lại (đối tượng sẽ bị trừ đi). Chọn hình trụ và xác nhận. Bây giờ chọn hình cầu làm đối tượng để trừ (đối tượng sẽ bị cắt bỏ) và xác nhận.

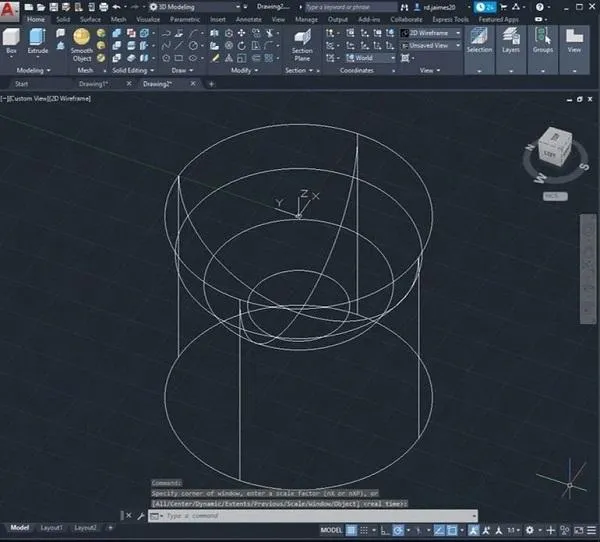

Minh họa việc sử dụng lệnh Subtract trong AutoCAD 2020 để cắt bỏ một phần của đối tượng này bằng một đối tượng khác.

4.2.3 Đối tượng giao nhau (Intersect)

Bắt đầu lại với một hình cầu và hình trụ. Bây giờ hãy nhập “Intersect”, chọn cả hai đối tượng và xác nhận. Lệnh này sẽ giữ lại phần chung (phần giao nhau) của hai đối tượng.

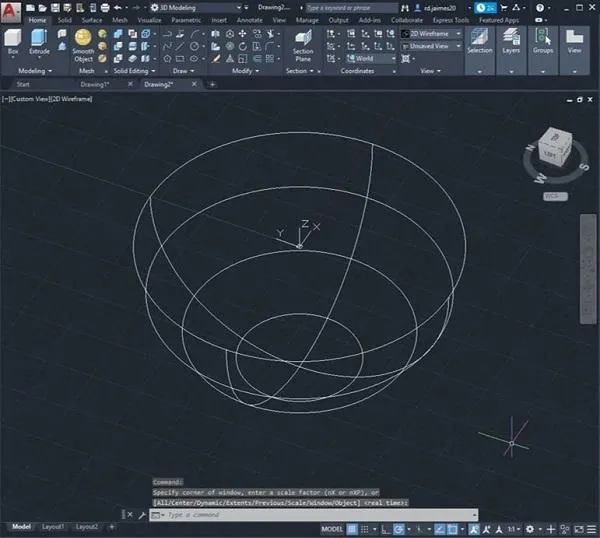

Hiển thị kết quả của lệnh Intersect trong AutoCAD 2020, giữ lại phần giao nhau giữa hình cầu và hình trụ.

4.3 Lệnh Sweep, Loft và Revolve trong AutoCAD 2020

4.3.1 Lệnh Sweep

Tính năng Sweep rất hữu ích khi thiết kế các cấu trúc cong phức tạp. Bằng cách vặn (Twist) nó, bạn có thể thêm một chi tiết đẹp vào thiết kế của mình. Để thực hiện Sweep trong AutoCAD 2020, trước tiên bạn cần phác thảo hình dạng cơ sở của quá trình quét. Vẽ một đa giác trên CenterPoint với tám cạnh. Sau đó, đặt UCS thành dạng xem Mặt trước (Front View) và vẽ một Đường cung (Arc) từ CenterPoint. Đây sẽ là Đường dẫn quét (Sweep Path). Đường dẫn này không được cắt ngang cũng như không được quá gần với chính nó.

Bây giờ, gõ vào “Sweep”, chọn hình dạng cơ sở (đa giác) và xác nhận. Sau đó, gõ “Mode”, tiếp theo là “Solid” và sau đó là “Twist”. Quyết định góc mà bạn muốn xoắn cấu trúc. Đối với ví dụ này, góc được sử dụng là 180°. Nếu bạn không muốn xoắn, bạn không cần phải làm như vậy. Cuối cùng, chọn đường cung làm Đường dẫn quét.

Minh họa việc tạo đối tượng 3D bằng lệnh Sweep trong AutoCAD 2020, với hình dạng cơ sở được quét theo một đường dẫn cong.

4.3.2 Lệnh Loft

Vẽ một vòng tròn trên CenterPoint với bán kính 100. Chuyển sang dạng xem Mặt trước (Front View) và đặt CenterPoint của một đa giác 8 cạnh trên (0,0,50). Chuyển trở lại Chế độ xem trên cùng (Top View) và hoàn thành đa giác được bao quanh bởi bán kính 100. Bắt đầu Lệnh “Loft” và chọn hình tròn, sau đó chọn đa giác. Nhập “Mode” và chọn Solid. Nhấn Enter và nhấp vào “Only Cross-Sections” (Chỉ các phần chéo). Lệnh Loft sẽ tạo ra một đối tượng 3D bằng cách kết nối các mặt cắt 2D khác nhau.

Sử dụng lệnh Loft trong AutoCAD 2020 để tạo một đối tượng 3D mượt mà từ hai hoặc nhiều mặt cắt 2D khác nhau.

4.3.3 Tính năng Revolve trong AutoCAD 2020

Tính năng Revolve là một cách đơn giản để thiết kế các trục hoặc các đối tượng có sự đối xứng quay. Bắt đầu bằng cách phác thảo đối tượng bạn muốn quay. Bắt đầu một đường thẳng tại CenterPoint và theo trục Y đến độ dài 50. Sau đó hoàn thành bản phác thảo như trong hình.

Bản phác thảo 2D chuẩn bị cho lệnh Revolve trong AutoCAD 2020, hiển thị đường tâm và hình dạng đối tượng.

Chọn mọi thứ ngoại trừ đường trung tâm và xác nhận. Bây giờ, chọn một điểm cuối của đường tâm và sau đó chọn điểm cuối khác. Điều này sẽ xác định trục quay. Bạn cũng có thể nhập Y, vì Trục Y là trục quay trong bản phác thảo này. Đặt Angle (Góc) thành 270° và xác nhận. Lưu ý, chỉ khi bạn quay 360°, vật thể mới ở trạng thái rắn hoàn chỉnh.

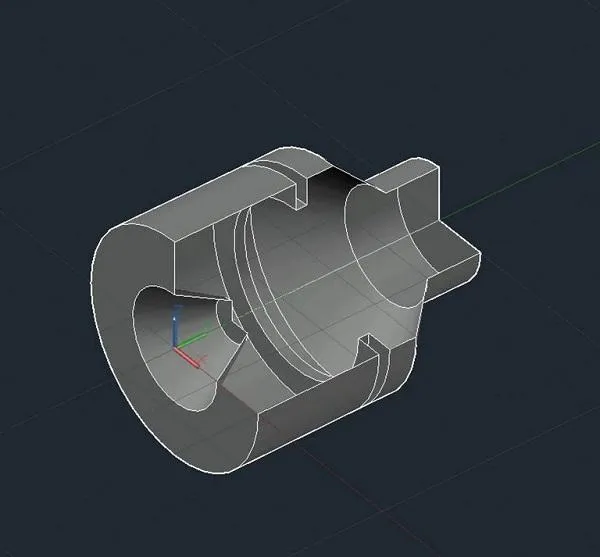

Kết quả của lệnh Revolve trong AutoCAD 2020, tạo ra một đối tượng 3D bằng cách quay một bản phác thảo quanh một trục.

BƯỚC 5: LÀM VIỆC VỚI FILE LƯỚI (MESH) TRONG AUTOCAD 2020

Nếu bạn muốn in 3D hoặc chia sẻ tác phẩm của mình với người khác, bạn có thể muốn tạo hoặc chỉnh sửa tệp lưới như .stl. Tuy nhiên, AutoCAD 2020 không phải là phần mềm CAD lý tưởng cho việc này vì nó không thể mở trực tiếp các tệp .stl hoặc .obj. Mặc dù vậy, có nhiều cách để khắc phục hạn chế này.

5.1 Importing .stl và Mesh-Files

Như đã đề cập, AutoCAD 2020 không thể nhập trực tiếp các tệp lưới, nhưng nó có thể hoạt động với định dạng tiêu chuẩn ISO STEP (.step) và định dạng trao đổi của Autodesk (.dxf). Để tạo các loại tệp này từ .stl, bạn có thể sử dụng các phần mềm AutoCAD khác như Inventor hoặc phần mềm miễn phí như FreeCAD. Một cách nhanh chóng khác là tải tệp .stl lên một trình chuyển đổi trực tuyến (ví dụ: do CAD-Forum cung cấp) để tạo tệp .dxf.

Sau khi có tệp .dxf, hãy mở nó trong AutoCAD 2020 bằng cách tạo một bản vẽ mới trước tiên. Sau đó nhấp vào biểu trưng AutoCAD > Mở > Vẽ và chọn .dxf làm loại tệp trong trình duyệt tệp. Khi mô hình được nhập, bạn có thể thay đổi kiểu trực quan bằng cách nhập lệnh VISUALSTYLES.

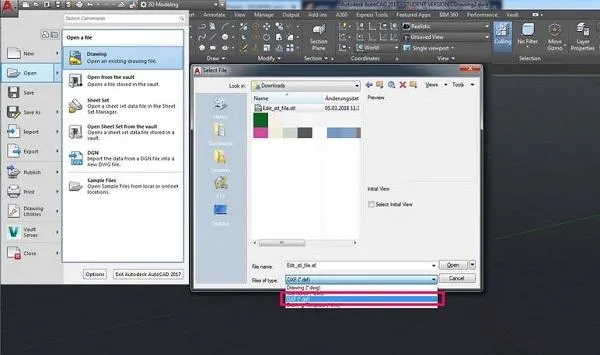

Quá trình mở một tệp .dxf trong AutoCAD 2020, cho phép nhập các mô hình được chuyển đổi từ định dạng lưới.

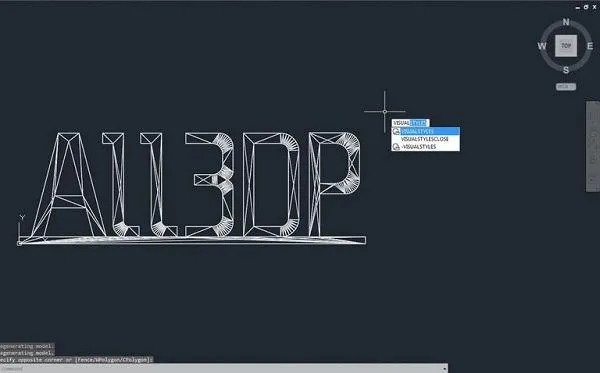

Mô hình 3D được nhập vào AutoCAD 2020 từ tệp .dxf, sẵn sàng để chỉnh sửa hoặc tạo bản vẽ kỹ thuật.

5.2 Exporting .stl files

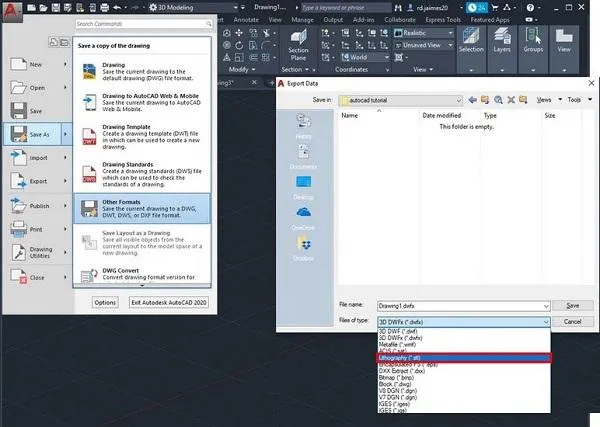

Hướng dẫn xuất tệp .stl từ AutoCAD 2020, chuẩn bị mô hình cho quy trình in 3D.

May mắn thay, AutoCAD 2020 có khả năng xuất các tệp .stl. Để thực hiện điều này, hãy nhấp vào biểu trưng AutoCAD > Xuất (Export) > Định dạng tệp khác (Other Formats) và chọn .stl làm loại tệp trong trình duyệt tệp. Thao tác này sẽ cho phép bạn lưu mô hình 3D của mình dưới định dạng lưới, sẵn sàng cho việc in 3D.

BƯỚC 6: TẠO BẢN VẼ KỸ THUẬT VỚI AUTOCAD 2020

Nếu bạn muốn tạo một bản vẽ kỹ thuật từ mô hình 3D đã thiết kế, AutoCAD 2020 là một phần mềm tuyệt vời để làm việc. Lúc đầu, bạn sẽ cần một tờ mẫu (template) cho bản vẽ kỹ thuật. Bạn có thể tìm thấy các mẫu miễn phí trên trang web AutoCAD hoặc sử dụng mẫu “Index Manufacturing” có sẵn.

Mở đối tượng mà bạn muốn tạo bản vẽ kỹ thuật. Sau đó, nhấp chuột phải vào dấu “+” ở góc dưới cùng bên trái của giao diện và mở mẫu đã tải xuống. Bạn có thể chèn tên, thông tin dự án hoặc các thông tin khác của mình vào khối tiêu đề (title block) ở dưới cùng bên phải của trang tính bằng cách nhấp đúp vào nó.

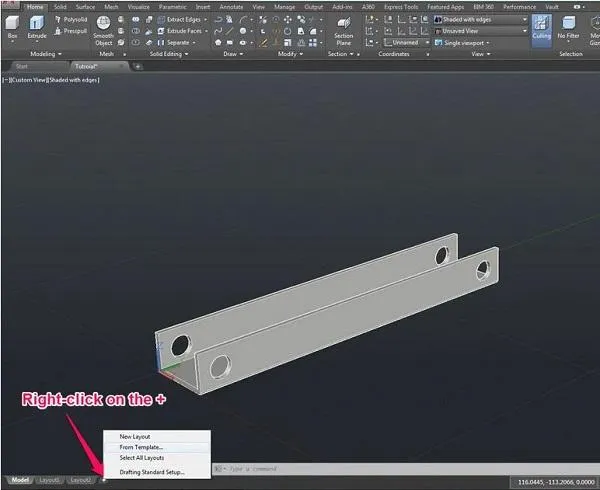

Mẫu bản vẽ kỹ thuật trong AutoCAD 2020 với khung tên và các thông tin dự án sẵn sàng để điền.

6.1 Chèn Chế độ xem Mô hình (Model Views)

Khi bạn đang ở trong tab mẫu trang bản vẽ, hãy nhấp vào “Base” > “From Model Space” (Từ không gian mô hình).

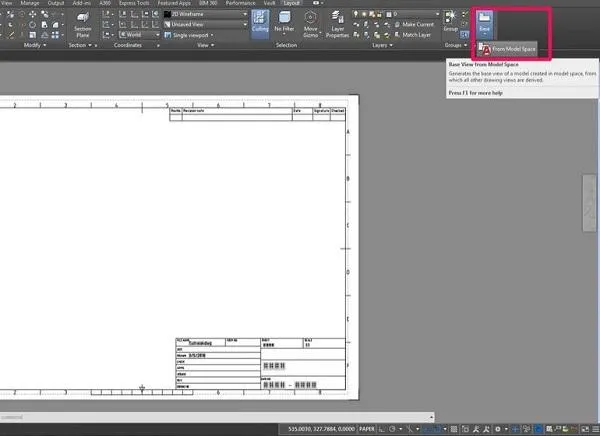

Chọn lệnh "Base > From Model Space" trong AutoCAD 2020 để tạo các chế độ xem mô hình trên bản vẽ kỹ thuật.

Nhấp để đặt chế độ xem đầu tiên (thường là chế độ xem phía trước) ở giữa trang tính của bạn. Khi bạn đã nhấp, bạn có thể chọn hướng để chuyển sang một chế độ xem khác. Nếu mô hình quá lớn hoặc quá nhỏ, hãy nhấp vào “Scale” (Tỷ lệ) và chọn hệ số tỷ lệ phù hợp. Nhấp vào “Move” (Di chuyển) để định vị đối tượng. Nhấp chuột trái vào vị trí mong muốn để chấp nhận.

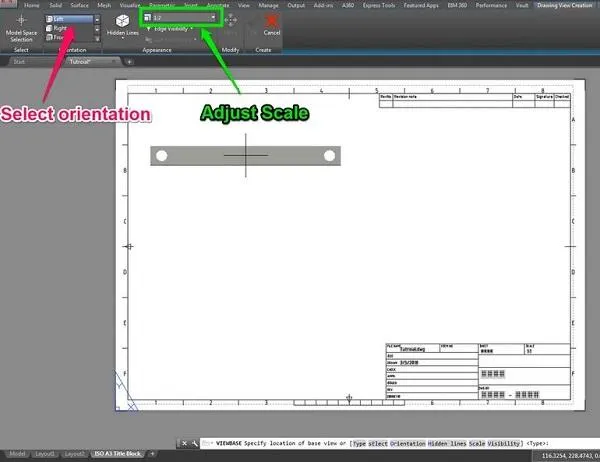

Sắp xếp các chế độ xem mô hình (phía trước, bên, đẳng áp) trên bản vẽ kỹ thuật trong AutoCAD 2020.

Bây giờ bạn có thể tiếp tục đặt các khung nhìn khác bằng cách kéo chuột theo chiều ngang hoặc chiều dọc. Nhấp chuột trái để xác nhận từng vị trí. Nếu bạn di chuyển đối tượng đến một góc 45°, bạn có thể đặt chế độ xem đẳng áp. Cố gắng đặt đủ tầm nhìn của đối tượng để hầu hết hoặc tất cả các chi tiết có thể được nhìn thấy. Nếu bạn chọn một chế độ xem, bạn có thể di chuyển nó bằng hình vuông màu xanh lam và thay đổi kích thước bằng hình tam giác màu xanh lam.

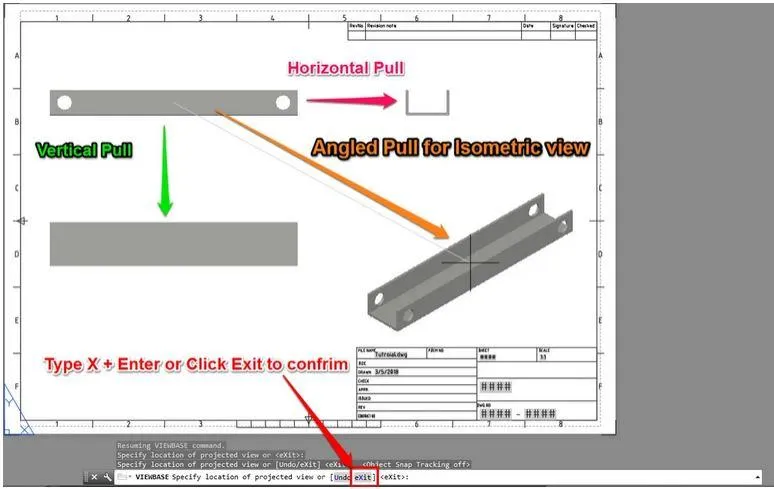

Các chế độ xem mô hình được định vị và điều chỉnh kích thước trên layout bản vẽ kỹ thuật AutoCAD 2020.

6.2 Ghi kích thước (Dimension)

Khi ghi kích thước trong bản vẽ kỹ thuật, bạn phải tuân theo ba quy tắc cơ bản:

• Bắt đầu từ chi tiết nhỏ nhất.
• Ghi chú một chi tiết chỉ một lần.
• Ghi chú mọi chi tiết cần thiết.

Để bắt đầu ghi chú kích thước, hãy chuyển sang tab “Annotate” (Chú thích). Chọn lệnh “Dimension”. Đây là một lệnh thông minh tự động thích ứng với tính năng bạn muốn ghi chú. Bây giờ, hãy chọn đường đầu tiên hoặc hai dấu chấm mà bạn muốn mô tả. Sau đó, bạn sẽ thấy chiều dài hoặc bán kính và có thể di chuyển chú thích vào vị trí. Định vị chú thích sao cho nó không xen vào các đường, số khác hoặc quá gần với chính đối tượng.

Nếu bạn muốn ghi kích thước các vòng tròn hoặc lỗ, trước tiên bạn sẽ phải đặt một điểm đánh dấu tâm (Center Mark). Nhấp vào “Center Mark” trong tab “Annotate” và chọn một vòng tròn. Bây giờ, sử dụng Lệnh Dimension để ghi chú vòng tròn. Bạn có thể chuyển đổi giữa Bán kính (Radius) và Đường kính (Diameter) bằng cách gõ R hoặc D trên bàn phím.

6.3 Chi tiết (Detail) và mặt cắt (Section)

Để xem chi tiết bản vẽ của bạn một cách rõ ràng hơn, hãy nhấp vào “Layout” > “Detail” > “Circular”. Đầu tiên, chọn chế độ xem chính mà bạn muốn chỉ định, sau đó nhấp vào giữa chi tiết để đặt điểm trung tâm. Tiếp theo, vẽ một vòng tròn bao quanh chi tiết. Đặt chế độ xem chi tiết tại một vị trí bất kỳ trên bản vẽ.

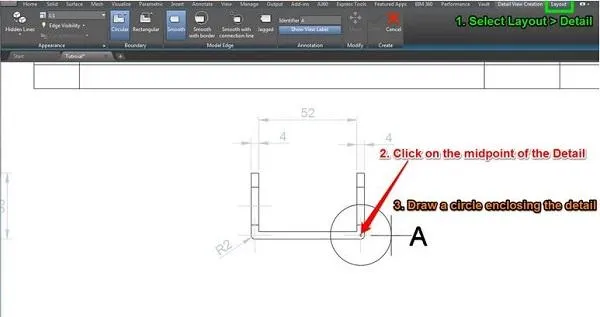

Tạo chế độ xem chi tiết (Detail View) hình tròn trong AutoCAD 2020 để phóng to một phần cụ thể của bản vẽ.

Nếu bạn muốn nhìn vào bên trong bản vẽ, bạn có thể sử dụng “Layout” > “Section View”. Chọn dạng xem bạn muốn tạo một mặt cắt, sau đó chọn hai điểm cho đường mặt cắt. Xác nhận bằng cách nhấn Enter và đặt chế độ xem mặt cắt ở vị trí trống. Bạn cũng có thể thay đổi kích thước và kiểu đường sau đó.

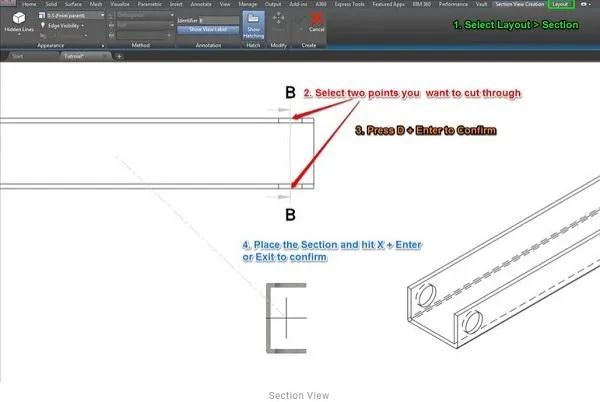

Minh họa cách tạo mặt cắt (Section View) trong AutoCAD 2020 để hiển thị cấu trúc bên trong của đối tượng.

Đây là phần cuối của hướng dẫn cơ bản về Cách Dùng Autocad 2020 dành cho người mới bắt đầu. AutoCAD là một phần mềm CAD mạnh mẽ, được thiết kế đặc biệt cho các ứng dụng kiến trúc và kỹ thuật cơ khí, nổi bật với bộ công cụ và tính năng tốt nhất để hỗ trợ các bản vẽ 2D. Về thiết kế 3D, phần mềm vẫn rất ấn tượng, đặc biệt là khả năng hiển thị các đối tượng 3D một cách chân thực.

Tuy nhiên, một nhược điểm lớn của AutoCAD 2020 là thiếu hỗ trợ trực tiếp cho các tệp lưới như .stl hoặc .obj mà không cần các bước xử lý phụ. Mặc dù có một số plugin, chúng thường chỉ hỗ trợ các tệp lưới nhị phân. Để khắc phục điều này, AutoDesk cung cấp một phần mềm 3D khác có tên là Inventor, rất hiệu quả trong việc tạo hoặc chỉnh sửa các mô hình 3D, và bạn có thể truy cập nó bằng giấy phép sinh viên hoặc bản dùng thử miễn phí 1 tháng.
