Bố Trí Bấc Thấm: Tam Giác Hay Ô Vuông?
Trong thế giới kỹ thuật xây dựng, đặc biệt là địa kỹ thuật công trình, việc xử lý nền đất yếu luôn là một bài toán không hề đơn giản. Nó đòi hỏi sự hiểu biết sâu sắc về tính chất của đất, khả năng chịu tải, và hơn hết là những giải pháp kỹ thuật hiệu quả. Một trong những phương pháp được ứng dụng rộng rãi để tăng cường khả năng thoát nước và gia tốc quá trình cố kết cho nền đất yếu chính là sử dụng bấc thấm. Nhưng khi đi vào chi tiết thi công, một câu hỏi quen thuộc lại được đặt ra: Bấc Thấm Có Thể được Bố Trí Theo Hình Tam Giác Hoặc ô Vuông hay không? Đây không chỉ là vấn đề của sở thích hay thẩm mỹ, mà ẩn chứa đằng sau đó là những nguyên tắc kỹ thuật, hiệu quả thi công và tính kinh tế cần được cân nhắc kỹ lưỡng.
Hiểu Rõ Về Bấc Thấm Trong Địa Kỹ Thuật
Trước khi đi sâu vào hình dạng bố trí, chúng ta cần hiểu rõ bấc thấm là gì và vai trò của nó trong các dự án xây dựng. Hãy hình dung, khi bạn xây một công trình lớn trên vùng đất mềm, giống như việc đặt một tảng đá lớn lên một lớp bùn vậy. Lớp bùn đó sẽ bị lún xuống, và nếu không có biện pháp xử lý, công trình của bạn sẽ không vững chắc. Bấc thấm, về bản chất, giống như những “ống thoát nước” được cắm sâu vào lòng đất yếu. Chúng tạo ra những con đường dẫn nước thoát ra nhanh hơn, giúp đẩy nhanh quá trình nền đất “khô” đi và trở nên rắn chắc hơn dưới tác động của tải trọng.
Về mặt kỹ thuật, bấc thấm là các dải vật liệu địa kỹ thuật có tính thấm nước cao, thường là các dải nhựa dẻo được đục lỗ hoặc các loại vải địa kỹ thuật được thiết kế đặc biệt. Chúng được thi công theo các phương pháp nhất định để tạo thành một mạng lưới phân bố đều dưới đáy công trình, hoặc trên bề mặt bãi đắp. Mục đích chính là rút ngắn quãng đường di chuyển của nước lỗ rỗng trong đất, từ đó giảm áp lực nước lỗ rỗng, tăng cường sức kháng cắt của đất và đẩy nhanh quá trình cố kết, giảm lún theo thời gian. Việc này vô cùng quan trọng, đặc biệt với các công trình trọng điểm như cao tốc, sân bay, khu công nghiệp hay các khu dân cư xây dựng trên nền đất mềm, ao hồ cũ.
Nguyên Tắc Hoạt Động Của Bấc Thấm: Nước Đi Đâu?
Để hiểu tại sao cách bố trí bấc thấm lại quan trọng, chúng ta cần nắm vững nguyên lý hoạt động của nó. Khi tải trọng được đặt lên nền đất yếu, nước trong các lỗ rỗng của đất bị nén lại và có xu hướng di chuyển ra ngoài. Nếu không có bấc thấm, nước sẽ di chuyển rất chậm, tạo ra áp lực nước lỗ rỗng cao, làm giảm khả năng chịu tải của đất và gây lún kéo dài.
Bấc thấm đóng vai trò như những “đường cao tốc” cho nước. Chúng tạo ra các đường dẫn có độ thấm ưu tiên, cho phép nước thoát ra khỏi vùng đất bị nén nhanh hơn nhiều so với việc nước phải tự di chuyển qua các hạt đất. Khi nước thoát ra, thể tích đất sẽ giảm đi (quá trình cố kết), các hạt đất sẽ xích lại gần nhau hơn, tăng cường ma sát và sức kháng cắt. Nhờ đó, nền đất trở nên ổn định và có khả năng chịu tải tốt hơn.
Bố Trí Bấc Thấm: Tam Giác Hay Ô Vuông – Lựa Chọn Nào Tối Ưu?
Và đây là lúc chúng ta quay trở lại câu hỏi chính. Bấc Thấm Có Thể được Bố Trí Theo Hình Tam Giác Hoặc ô Vuông không? Câu trả lời là Có, cả hai cách bố trí này đều được sử dụng trong thực tế. Tuy nhiên, mỗi hình thức lại có những ưu và nhược điểm riêng, phù hợp với các điều kiện địa chất và yêu cầu thiết kế khác nhau.
1. Bố Trí Theo Lưới Ô Vuông (Grid Pattern)
Đây là cách bố trí khá phổ biến và trực quan. Các bấc thấm được đặt song song với nhau và vuông góc với nhau, tạo thành một lưới ô vuông đều đặn trên mặt bằng. Giả sử, bạn có một khu đất cần xử lý, bạn sẽ kẻ một “lưới ô vuông” và đặt bấc thấm tại các giao điểm hoặc dọc theo các đường lưới đó.
- Ưu điểm:
- Dễ tính toán và thiết kế: Việc xác định khoảng cách giữa các bấc thấm theo phương ngang và phương dọc khá đơn giản, dễ dàng kiểm soát.
- Thi công thuận tiện: Các thiết bị thi công có thể dễ dàng di chuyển và định vị theo các đường thẳng đã vạch sẵn.
- Hiệu quả cho diện tích lớn, đồng nhất: Khi nền đất có tính chất tương đối đồng nhất trên một diện tích rộng, bố trí ô vuông thường mang lại hiệu quả tốt.
- Nhược điểm:
- Có thể có những “góc chết”: Ở các góc của ô vuông, mặc dù có bấc thấm bao quanh, nhưng việc thoát nước từ tâm của ô vuông có thể không hoàn toàn hiệu quả như mong đợi, đặc biệt nếu khoảng cách giữa các bấc quá lớn.
- Cần nhiều đường thẳng song song: Đôi khi, việc duy trì sự song song và vuông góc chính xác trên một diện tích lớn đòi hỏi sự tỉ mỉ và kỹ thuật cao trong quá trình thi công.
Ví dụ đời thường: Tưởng tượng bạn đang sắp xếp các cây cảnh trong một khu vườn hình chữ nhật. Bạn có thể dùng thước dây và cọc để kẻ các đường song song, tạo thành các luống trồng hình chữ nhật hoặc hình vuông đều nhau.
“
2. Bố Trí Theo Lưới Tam Giác (Triangular Pattern)
Trong cách bố trí này, các bấc thấm được sắp xếp theo các hàng xen kẽ, tạo thành các hình tam giác đều hoặc tam giác cân. Mỗi bấc thấm ở một hàng sẽ nằm ở giữa hai bấc thấm của hàng liền kề.
- Ưu điểm:
- Phân bố đều hơn: Lưới tam giác thường mang lại sự phân bố đều hơn về mặt diện tích, giảm thiểu khả năng xuất hiện các “góc chết” như trong bố trí ô vuông. Điều này có nghĩa là mọi điểm trong phạm vi xử lý đều có “đường thoát nước” tương đối gần.
- Hiệu quả thoát nước tối ưu hơn: Với mỗi bấc thấm, nó có thể “phục vụ” một diện tích xung quanh nhỏ hơn và đều hơn, giúp quá trình cố kết diễn ra nhanh và đồng bộ hơn.
- Tiết kiệm vật liệu hơn trong một số trường hợp: Mặc dù nghe có vẻ ngược đời, nhưng với cùng một hiệu quả xử lý, đôi khi bố trí tam giác có thể giảm tổng chiều dài bấc thấm cần thi công so với ô vuông, nếu xét đến khoảng cách tối ưu để đạt được hiệu quả mong muốn.
- Nhược điểm:
- Phức tạp hơn trong tính toán và thiết kế: Việc xác định khoảng cách giữa các bấc thấm trong hai phương và góc xen kẽ đòi hỏi các công thức tính toán phức tạp hơn.
- Thi công đòi hỏi kỹ thuật cao hơn: Việc giữ đúng khoảng cách và sự xen kẽ giữa các hàng bấc thấm đòi hỏi sự chính xác và kinh nghiệm từ đội ngũ thi công.
Ví dụ đời thường: Hãy nghĩ đến việc trồng cây trên một cánh đồng. Nếu bạn trồng theo hàng thẳng tắp, đó là ô vuông. Còn nếu bạn trồng theo kiểu “mật ong”, mỗi cây sẽ nằm ở khoảng trống giữa ba cây ở hàng dưới, thì đó là bố trí tam giác. Cách này thường giúp cây có không gian phát triển tốt hơn.
“
Các Yếu Tố Ảnh Hưởng Đến Lựa Chọn Bố Trí
Vậy làm sao để quyết định bấc thấm có thể được bố trí theo hình tam giác hoặc ô vuông theo cách nào cho phù hợp? Quyết định này không hề ngẫu nhiên mà phụ thuộc vào nhiều yếu tố kỹ thuật và thực tế:
1. Tính Chất Của Nền Đất
- Độ đồng nhất của đất: Nếu đất yếu có tính chất rất đồng nhất trên diện rộng, cả hai phương pháp đều có thể hiệu quả. Tuy nhiên, nếu có sự biến đổi đột ngột về cường độ, tính thấm, hay độ chặt, việc lựa chọn phương án bố trí cần được cân nhắc kỹ. Ví dụ, nếu có những vùng đất đặc biệt yếu hoặc có nhiều thấu kính cát xen kẹp, bố trí tam giác có thể giúp kiểm soát tốt hơn.
- Độ sâu của lớp đất yếu: Chiều sâu cần xử lý cũng ảnh hưởng đến cách bố trí. Với lớp đất yếu rất sâu, việc đảm bảo hiệu quả thoát nước từ mọi tầng là cực kỳ quan trọng.
2. Yêu Cầu Thiết Kế và Mục Tiêu Công Trình
- Tốc độ cố kết mong muốn: Nếu yêu cầu về tốc độ lún hoặc đạt độ ổn định là rất cấp bách, bố trí tam giác với khả năng phân bố đều có thể là lựa chọn tốt hơn.
- Tải trọng dự kiến: Tải trọng mà công trình sẽ gánh chịu là yếu tố then chốt. Tải trọng càng lớn, áp lực nước lỗ rỗng sinh ra càng cao, đòi hỏi hệ thống bấc thấm phải hiệu quả tối đa.
- Thời gian khai thác công trình: Đối với các công trình có tuổi thọ cao và yêu cầu ổn định lâu dài, việc đầu tư vào một hệ thống bấc thấm tối ưu là điều cần thiết.
3. Điều Kiện Thi Công Thực Tế
- Khả năng tiếp cận của thiết bị: Một số loại máy móc thi công bấc thấm có thể phù hợp với việc di chuyển trên các đường thẳng hơn là các đường zigzag phức tạp.
- Kinh nghiệm của nhà thầu: Đội ngũ thi công có kinh nghiệm với phương pháp nào hơn cũng là một yếu tố thực tế cần cân nhắc.
4. Yếu Tố Kinh Tế
- Chi phí vật liệu: Như đã đề cập, đôi khi bố trí tam giác có thể tiết kiệm hơn về tổng chiều dài bấc thấm cần sử dụng cho cùng một mức độ hiệu quả.
- Chi phí thi công: Sự phức tạp của việc thi công có thể ảnh hưởng đến chi phí nhân công và thời gian thực hiện.
Các Phương Pháp Tính Toán Khoảng Cách Bấc Thấm
Việc xác định khoảng cách giữa các bấc thấm, bất kể theo hình thức nào, đều dựa trên các nguyên tắc của lý thuyết cố kết Terzaghi và các mô hình mở rộng. Các kỹ sư địa kỹ thuật sẽ sử dụng các công thức tính toán để xác định khoảng cách tối ưu sao cho đạt được hệ số cố kết mong muốn trong một khoảng thời gian cho phép.
Công thức cơ bản thường liên quan đến:
- Hệ số thấm của đất (
k) - Hệ số cố kết (
Cv) - Độ nhớt của nước (
μw) - Bán kính ảnh hưởng của bấc thấm (thường được suy ra từ khoảng cách giữa các bấc)
- Thời gian thi công và thời gian cố kết yêu cầu
Một trong những công thức phổ biến để xác định bán kính ảnh hưởng hiệu quả của một bấc thấm trong lưới ô vuông hoặc tam giác là:
Với lưới ô vuông: Khoảng cách ngang giữa hai bấc thấm liên tiếp là
s. Diện tích ảnh hưởng của một bấc thấm làs². Bán kính ảnh hưởngrecó thể coi làre = s / √π(cho trường hợp ô vuông) hoặcre = s / 2(cho trường hợp hai bấc thẳng hàng).Với lưới tam giác: Khoảng cách giữa các bấc thấm theo hai phương khác nhau là
s. Diện tích ảnh hưởng của một bấc thấm là(√3 / 2) * s². Bán kính ảnh hưởngrecó thể coi làre = s / √(2π)(cho trường hợp tam giác đều).
Các kỹ sư sẽ sử dụng các phần mềm chuyên dụng hoặc các biểu đồ, bảng tra để xác định khoảng cách s dựa trên các thông số của đất và yêu cầu thiết kế. Việc lựa chọn giữa bố trí tam giác và ô vuông sẽ dẫn đến các giá trị re khác nhau cho cùng một khoảng cách s, từ đó ảnh hưởng đến hiệu quả cố kết.
Khi Nào Thì Bố Trí Tam Giác Ưu Việt Hơn Ô Vuông?
Có những tình huống mà bố trí theo hình tam giác cho bấc thấm thực sự thể hiện sự vượt trội:
- Khi cần thoát nước hiệu quả từ mọi phía: Trong các khu vực có địa chất phức tạp, nơi mà sự biến đổi tính chất đất diễn ra không đồng đều, bố trí tam giác giúp đảm bảo mỗi bấc thấm có một vùng “tiếp cận” tương đương, giảm thiểu các điểm mà nước khó thoát.
- Khi muốn tối ưu hóa thời gian cố kết: Với khả năng phân bổ đều hơn, bấc thấm theo lưới tam giác có thể giúp quá trình cố kết diễn ra đồng bộ trên toàn bộ diện tích xử lý, giúp đạt được độ ổn định mong muốn nhanh hơn.
- Trong các dự án có yêu cầu khắt khe về lún: Đối với các công trình nhạy cảm với lún như đường cao tốc, sân bay, việc giảm thiểu tối đa và kiểm soát chặt chẽ lún là cực kỳ quan trọng. Bố trí tam giác có thể cung cấp một giải pháp xử lý nền đất hiệu quả và đáng tin cậy hơn.

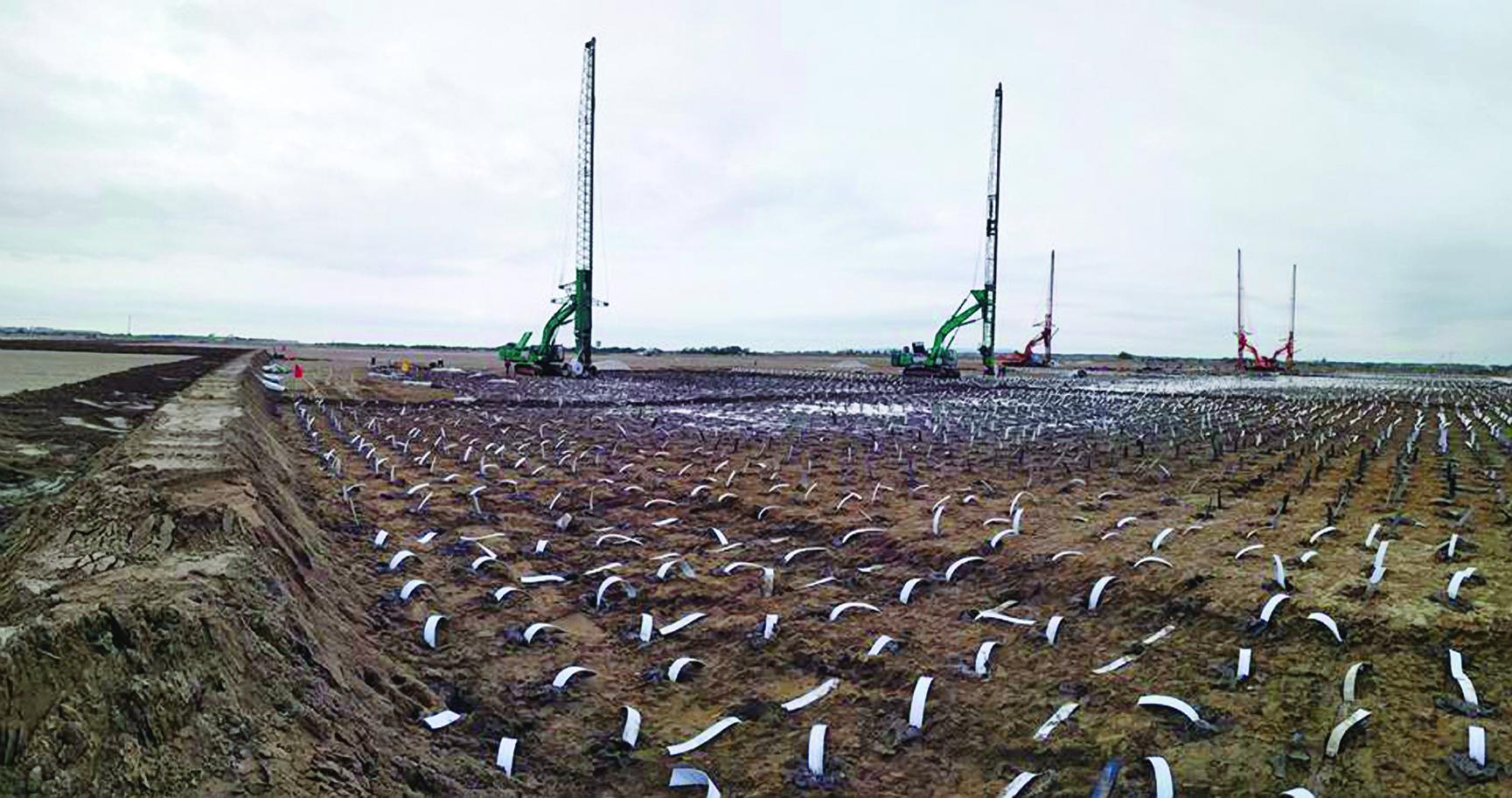

Đại diện cho kinh nghiệm thực tế, một kỹ sư địa kỹ thuật có thể chia sẻ: “Trong một dự án cải tạo khu vực đầm lầy để xây dựng khu công nghiệp, chúng tôi đã gặp phải lớp đất sét mềm dày tới 20 mét. Ban đầu, chúng tôi tính toán theo lưới ô vuông, nhưng khi phân tích sâu hơn về sự biến đổi của các lớp đất, chúng tôi đã quyết định chuyển sang bố trí tam giác với khoảng cách nhỏ hơn. Kết quả là quá trình cố kết diễn ra nhanh hơn 15% so với dự kiến ban đầu, giúp chúng tôi rút ngắn tiến độ thi công đáng kể.”
{width=800 height=800}
Làm Thế Nào Để Đảm Bảo Hiệu Quả Thi Công Bấc Thấm?
Dù lựa chọn bố trí nào, việc thi công bấc thấm cần tuân thủ nghiêm ngặt các quy trình kỹ thuật để đảm bảo hiệu quả.
- Khảo sát địa chất chi tiết: Đây là bước đầu tiên và quan trọng nhất. Hiểu rõ đặc điểm của từng lớp đất là cơ sở để lựa chọn phương pháp bố trí và xác định khoảng cách bấc thấm.
- Thiết kế cẩn thận: Kỹ sư cần tính toán kỹ lưỡng khoảng cách, độ sâu và loại bấc thấm phù hợp với điều kiện cụ thể.
- Lựa chọn thiết bị thi công phù hợp: Các loại máy đóng bấc thấm hiện đại có thể giúp giảm thiểu ảnh hưởng đến kết cấu đất xung quanh và đảm bảo độ sâu thi công chính xác.
- Kiểm soát chất lượng trong quá trình thi công: Theo dõi liên tục các thông số như lực đóng, độ sâu, tốc độ thi công, và kiểm tra định kỳ chất lượng bấc thấm.
- Giám sát hiệu quả cố kết: Sử dụng các thiết bị đo lún, đo áp lực nước lỗ rỗng để theo dõi quá trình cố kết và điều chỉnh kế hoạch nếu cần.
ThS. Kỹ sư Nguyễn Văn An, một chuyên gia trong lĩnh vực xử lý nền đất yếu, nhấn mạnh: “Nhiều người cho rằng bấc thấm có thể được bố trí theo hình tam giác hoặc ô vuông và cứ thế làm. Tuy nhiên, bản chất của địa kỹ thuật là sự phức tạp. Sai lầm trong việc lựa chọn sơ đồ bố trí hoặc bỏ qua các bước kiểm soát chất lượng có thể dẫn đến những hậu quả nghiêm trọng, từ việc công trình bị lún quá mức cho đến hư hỏng kết cấu về sau.”
Thách Thức Và Cơ Hội Trong Lĩnh Vực Bấc Thấm
Lĩnh vực địa kỹ thuật, bao gồm cả ứng dụng bấc thấm, luôn đối mặt với những thách thức. Sự biến đổi phức tạp của địa chất Việt Nam, điều kiện môi trường khắc nghiệt ở một số vùng, và yêu cầu ngày càng cao về an toàn và bền vững của công trình là những yếu tố đòi hỏi sự sáng tạo và áp dụng công nghệ tiên tiến.
Tuy nhiên, đây cũng là cơ hội lớn cho các kỹ sư và doanh nghiệp. Việc nghiên cứu và áp dụng các phương pháp bố trí bấc thấm hiệu quả hơn, phát triển các loại vật liệu bấc thấm mới có tính năng vượt trội, và ứng dụng các công nghệ thi công tự động hóa sẽ mở ra những triển vọng mới cho ngành.
Câu Hỏi Thường Gặp Về Bố Trí Bấc Thấm
Bấc thấm có thể được bố trí theo hình tam giác hoặc ô vuông theo những tiêu chuẩn nào?
Các tiêu chuẩn thiết kế địa kỹ thuật trong nước và quốc tế (như TCVN, BS, AASHTO) đều có những hướng dẫn và quy định về việc lựa chọn sơ đồ bố trí bấc thấm, cũng như các phương pháp tính toán khoảng cách và hiệu quả cố kết.
Khoảng cách bấc thấm tối ưu thường là bao nhiêu?
Khoảng cách bấc thấm tối ưu phụ thuộc vào nhiều yếu tố như loại đất, độ sâu cần xử lý, yêu cầu về tốc độ cố kết, và loại bấc thấm sử dụng. Nó thường dao động từ 0.5m đến 3m hoặc hơn, và được xác định qua tính toán kỹ lưỡng.
Bố trí tam giác có luôn tốt hơn bố trí ô vuông không?
Không hẳn. Bố trí tam giác thường mang lại sự phân bố đều hơn, nhưng bố trí ô vuông có thể đơn giản hơn trong thiết kế và thi công, đồng thời vẫn rất hiệu quả trong nhiều trường hợp nền đất đồng nhất. Lựa chọn phụ thuộc vào phân tích kỹ thuật cụ thể cho từng dự án.
Có cần phải có bấc thấm trong mọi dự án xây dựng trên nền đất yếu không?
Không bắt buộc, nhưng bấc thấm là một trong những giải pháp hiệu quả và kinh tế nhất để xử lý vấn đề cố kết và giảm lún cho nền đất yếu. Các giải pháp khác có thể bao gồm đắp đất thay thế, bãi nén cát, hoặc cọc cát nhưng bấc thấm thường được ưu tiên khi cần gia tốc quá trình cố kết.
Làm thế nào để biết bấc thấm đã được thi công đúng kỹ thuật?
Việc kiểm soát chất lượng trong quá trình thi công, bao gồm kiểm tra độ sâu, hướng đóng, và tình trạng bấc thấm sau khi thi công, là rất quan trọng. Ngoài ra, việc theo dõi kết quả cố kết qua các thiết bị đo đạc là minh chứng rõ ràng nhất cho hiệu quả của việc thi công.
Kết Luận
Câu hỏi bấc thấm có thể được bố trí theo hình tam giác hoặc ô vuông không chỉ là một thắc mắc kỹ thuật đơn thuần mà còn là điểm khởi đầu cho những phân tích sâu sắc về phương pháp xử lý nền đất yếu. Cả hai sơ đồ bố trí này đều có giá trị và được áp dụng rộng rãi, mỗi loại lại phù hợp với những điều kiện và mục tiêu khác nhau. Việc lựa chọn phương án tối ưu đòi hỏi sự kết hợp hài hòa giữa kiến thức chuyên môn, kinh nghiệm thực tế, và sự hiểu biết sâu sắc về điều kiện địa chất, yêu cầu thiết kế của từng dự án cụ thể. Tại “Rọ đá Việt Nam”, chúng tôi tin rằng việc nắm vững những nguyên tắc này sẽ giúp các kỹ sư và chủ đầu tư đưa ra những quyết định sáng suốt, góp phần tạo nên những công trình vững chắc và bền vững.
