Hướng dẫn chi tiết Autocad cho người mới học: Từ A đến Z

AutoCAD là một trong những phần mềm thiết kế đồ họa hàng đầu, không thể thiếu trong lĩnh vực kỹ thuật, kiến trúc và xây dựng. Với bộ công cụ mạnh mẽ, AutoCAD giúp bạn tạo ra những bản vẽ kỹ thuật chi tiết và chính xác. Tuy nhiên, đối với người mới bắt đầu, việc tiếp cận AutoCAD có thể gặp nhiều bỡ ngỡ. Bài viết này sẽ cung cấp một lộ trình học AutoCAD toàn diện, từ những khái niệm cơ bản nhất đến các kỹ năng nâng cao, giúp bạn tự tin làm chủ phần mềm này.

Phần 1: Làm quen với giao diện và các thành phần cơ bản của Autocad

Để bắt đầu hành trình chinh phục AutoCAD, việc hiểu rõ giao diện và các thành phần cấu tạo nên nó là bước đầu tiên và quan trọng nhất.

1. Khám phá các yếu tố điều hướng và hiển thị

Crosshairs (Sợi tóc): Đây là công cụ hỗ trợ đắc lực giúp bạn xác định chính xác vị trí trên bản vẽ. Crosshairs hiển thị dưới dạng hai đường thẳng giao nhau, thường có màu xanh lá và đỏ, di chuyển theo con trỏ chuột và cung cấp thông tin tọa độ. Bạn có thể dễ dàng bật/tắt chúng bằng lệnh “CHSPACE” hoặc qua biểu tượng trên thanh công cụ.

Crosshairs – Sợi tóc trong AutoCAD giúp xác định vị trí chính xác trên bản vẽ

Cursor (Con trỏ): Tương tự như các ứng dụng khác, con trỏ chuột trong AutoCAD (thường là hình mũi tên hoặc hình vuông) giúp bạn tương tác, chọn, di chuyển, sao chép, xoay và thay đổi kích thước các đối tượng. Bạn hoàn toàn có thể tùy chỉnh hình dạng, màu sắc của con trỏ trong phần cài đặt để phù hợp với sở thích cá nhân.

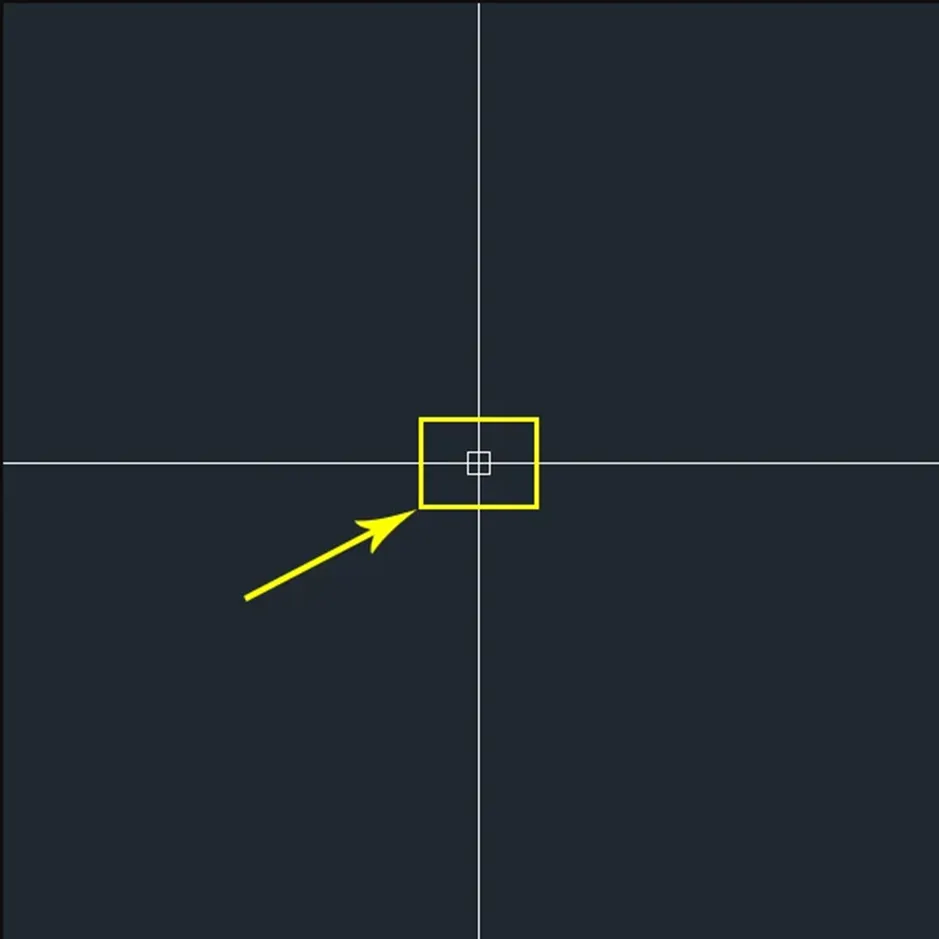

Cursor – Con trỏ chuột trong AutoCAD cho phép tương tác và điều khiển các đối tượng

Command Window và Command Line: Đây là hai khu vực trung tâm để bạn nhập lệnh và nhận phản hồi từ AutoCAD. Command Window (thường ở góc dưới bên trái) hiển thị lịch sử lệnh và các thông báo, còn Command Line (thường ở cuối giao diện) là nơi bạn trực tiếp nhập các lệnh thao tác.

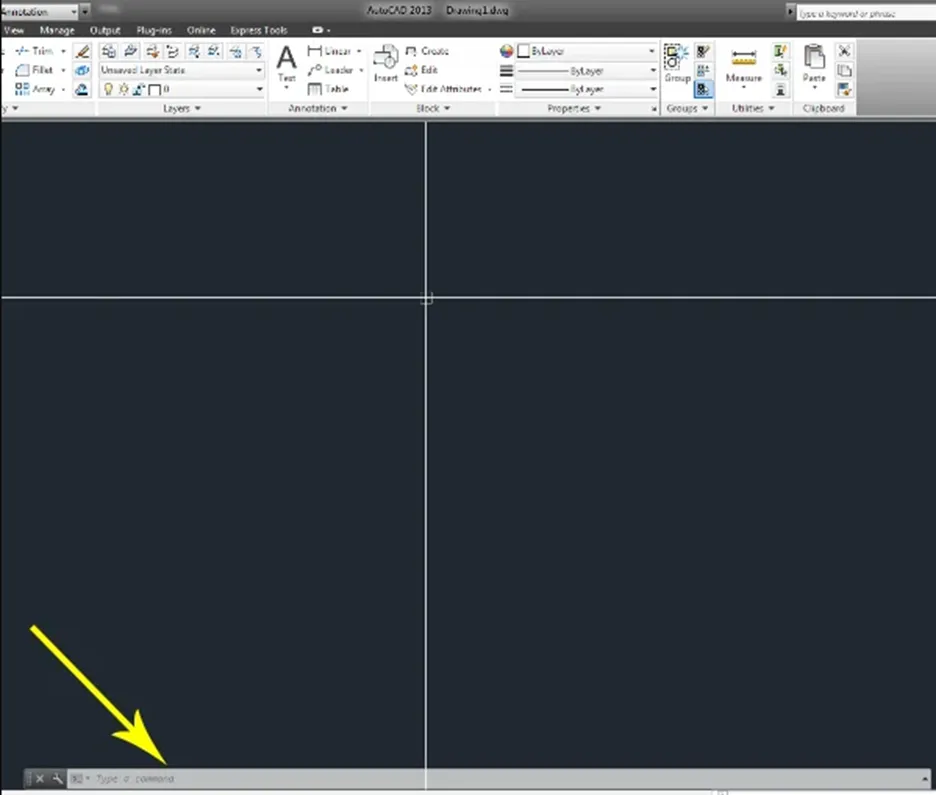

Command window và Command line – Cửa sổ lệnh và thanh lệnh trong AutoCAD là nơi tương tác chính với phần mềm

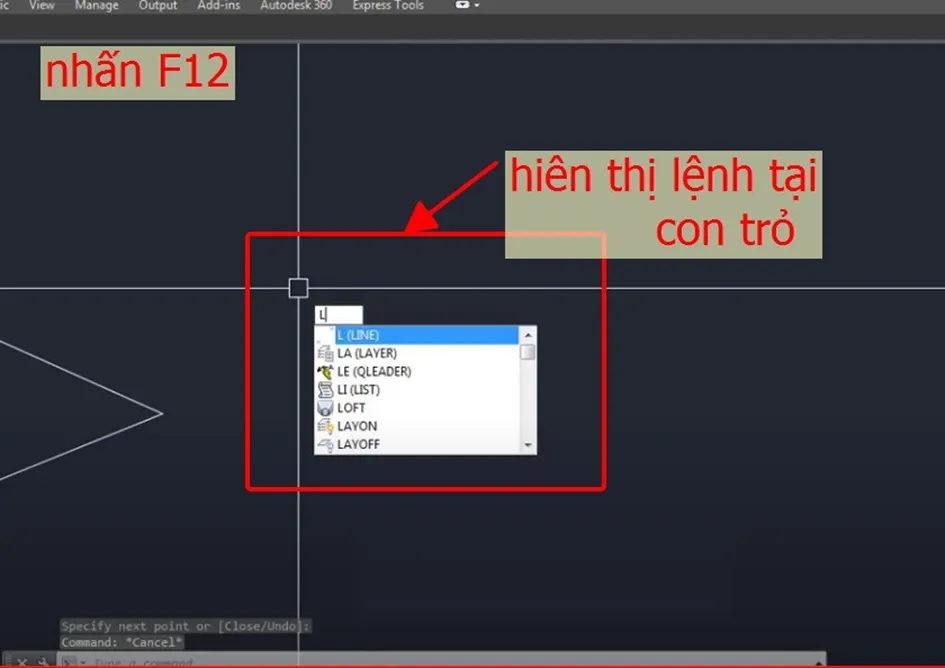

Dynamic Input: Tính năng này giúp bạn nhập thông tin và lệnh một cách trực quan ngay gần con trỏ chuột. Khi Dynamic Input được bật (thường bằng phím F12), các thông tin như tọa độ, độ dài, góc sẽ hiển thị ngay lập tức, hỗ trợ thao tác nhanh và chính xác hơn. Bạn có thể bật/tắt tính năng này qua menu “Tools” > “Drafting Settings” > “Dynamic Input” hoặc phím tắt F12.

Dynamic input – Nhập thông tin lệnh trực tiếp trên bản vẽ trong AutoCAD

2. Khám phá các thanh công cụ quan trọng

Dải Ribbon: Đây là khu vực chứa hầu hết các lệnh và công cụ của AutoCAD, được tổ chức theo các tab chức năng (Home, Insert, Annotate,…). Việc làm quen với cách sắp xếp các tab này sẽ giúp bạn nhanh chóng tìm thấy công cụ mình cần.

Properties (Thuộc tính): Cửa sổ Properties (mở bằng Ctrl+1) hiển thị chi tiết các thông số của đối tượng bạn đang chọn, từ màu sắc, kiểu đường, kích thước đến vật liệu. Đây là công cụ không thể thiếu để tùy chỉnh và hiệu chỉnh đối tượng.

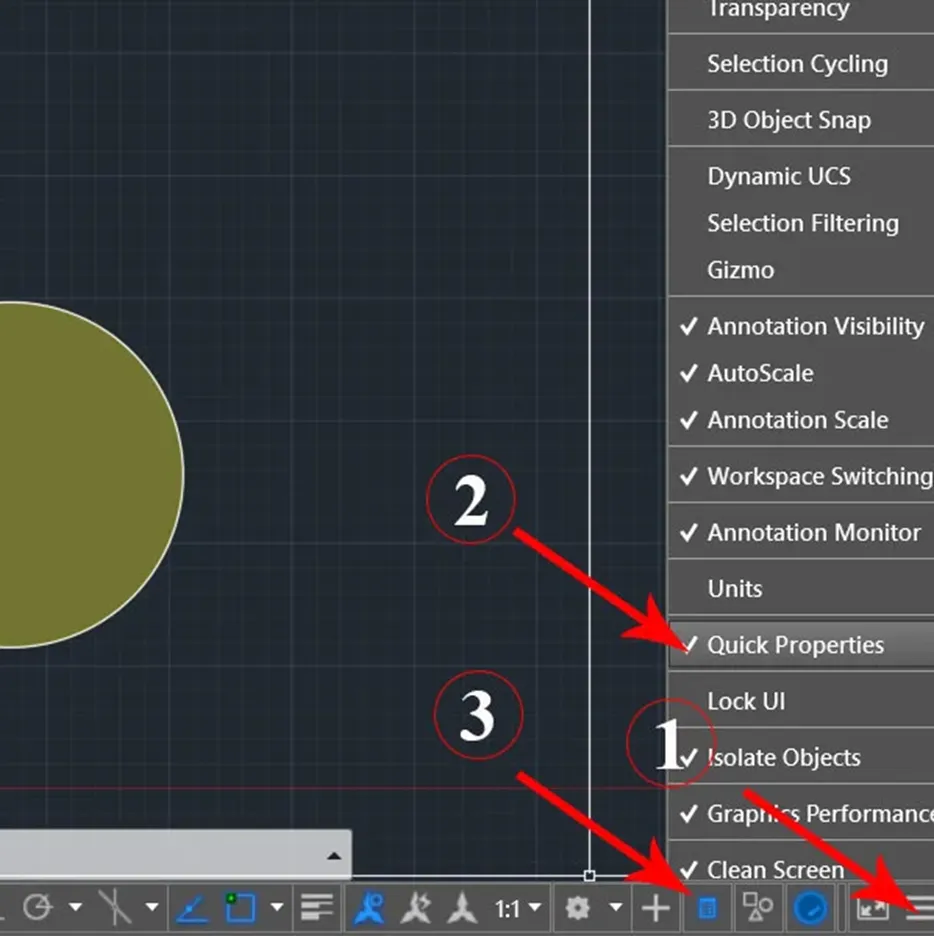

Properties – Cửa sổ thuộc tính hiển thị chi tiết thông tin và tùy chọn chỉnh sửa đối tượng trong AutoCAD

Customization Menu: Cho phép bạn tùy chỉnh giao diện AutoCAD, hiển thị hoặc ẩn các thanh công cụ, bảng điều khiển theo ý muốn, tạo ra một không gian làm việc tối ưu cho riêng bạn.

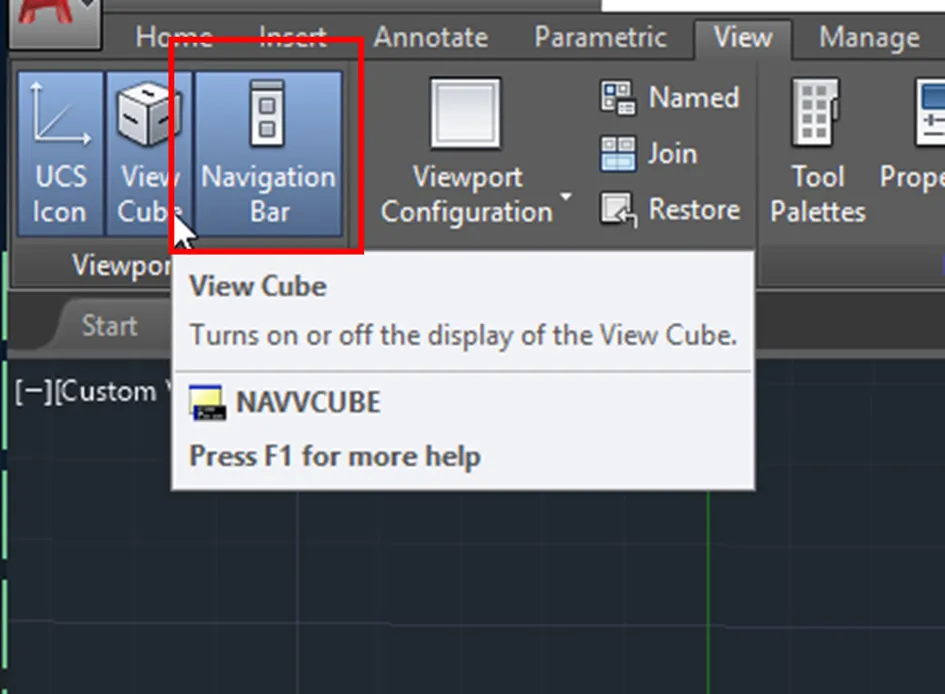

Navigation Bar: Cung cấp các công cụ để di chuyển, xoay, zoom trong bản vẽ một cách linh hoạt. Bạn có thể bật nó qua menu “View” > “Navigation Bar”.

Dải navigation bar – Các công cụ điều hướng và quản lý bản vẽ trong AutoCAD

View Cube: Nằm ở góc trên bên phải màn hình, View Cube là một khối lập phương 3D giúp bạn nhanh chóng chuyển đổi giữa các góc nhìn (top, front, side, isometric…) của bản vẽ.

View cube – Khối lập phương 3D giúp thay đổi góc nhìn bản vẽ trong AutoCAD

3. Các thao tác cơ bản ban đầu

Mở và lưu bản vẽ: Khởi tạo bản vẽ mới hoặc mở một tệp AutoCAD đã có là những bước đầu tiên. Việc lưu bản vẽ định kỳ (sử dụng lệnh SAVE hoặc SAVEAS) giúp bạn bảo toàn công sức và tránh mất mát dữ liệu.

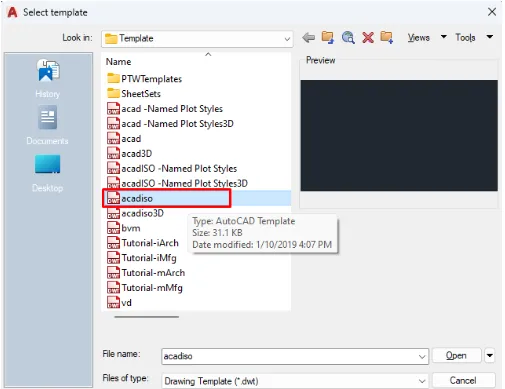

Mở bản vẽ trong AutoCAD – Quy trình mở tệp tin bản vẽ hiện có

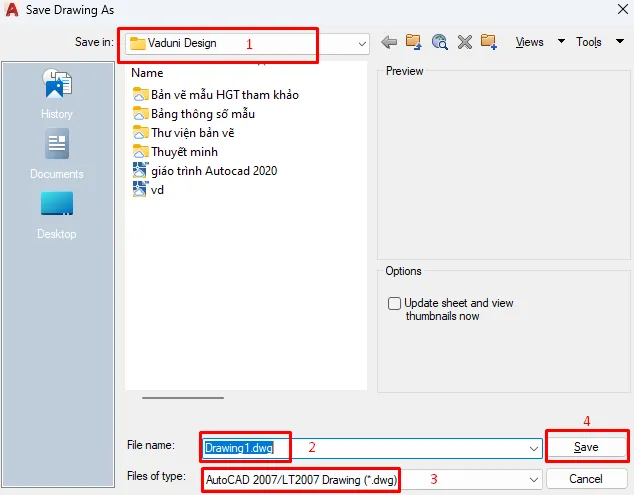

Lưu bản vẽ mới trong AutoCAD – Hướng dẫn cách lưu tệp tin bản vẽ mới

Sử dụng chuột hiệu quả: Làm quen với các thao tác chuột như click, double-click, right-click, drag and drop, scroll là vô cùng quan trọng để thao tác nhanh chóng trong AutoCAD.

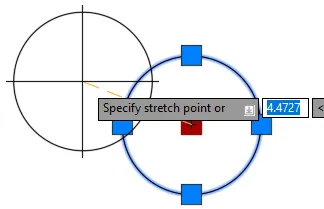

Tim hieu cac thao tac chuot – Hướng dẫn sử dụng chuột cơ bản trong AutoCAD

Chọn đối tượng: Kỹ năng chọn đối tượng chính xác là nền tảng cho mọi lệnh chỉnh sửa. AutoCAD cung cấp nhiều cách chọn, từ click đơn lẻ, vẽ khung chọn (window selection), đến các phương pháp chọn nâng cao hơn.

Chế độ truy bắt điểm (Object Snap – OSNAP): Đây là một tính năng mạnh mẽ giúp bạn “bắt” chính xác vào các điểm quan trọng của đối tượng như điểm cuối, điểm giữa, tâm, giao điểm… Chế độ này đảm bảo độ chính xác tuyệt đối cho bản vẽ của bạn. Bạn có thể kích hoạt/tắt Object Snap bằng phím F3 hoặc truy cập cài đặt chi tiết qua lệnh OSNAP.

Phần 2: Cài đặt và tùy chỉnh môi trường làm việc

Việc tùy chỉnh AutoCAD theo sở thích và quy chuẩn làm việc sẽ giúp bạn thao tác hiệu quả hơn.

1. Cài đặt Option

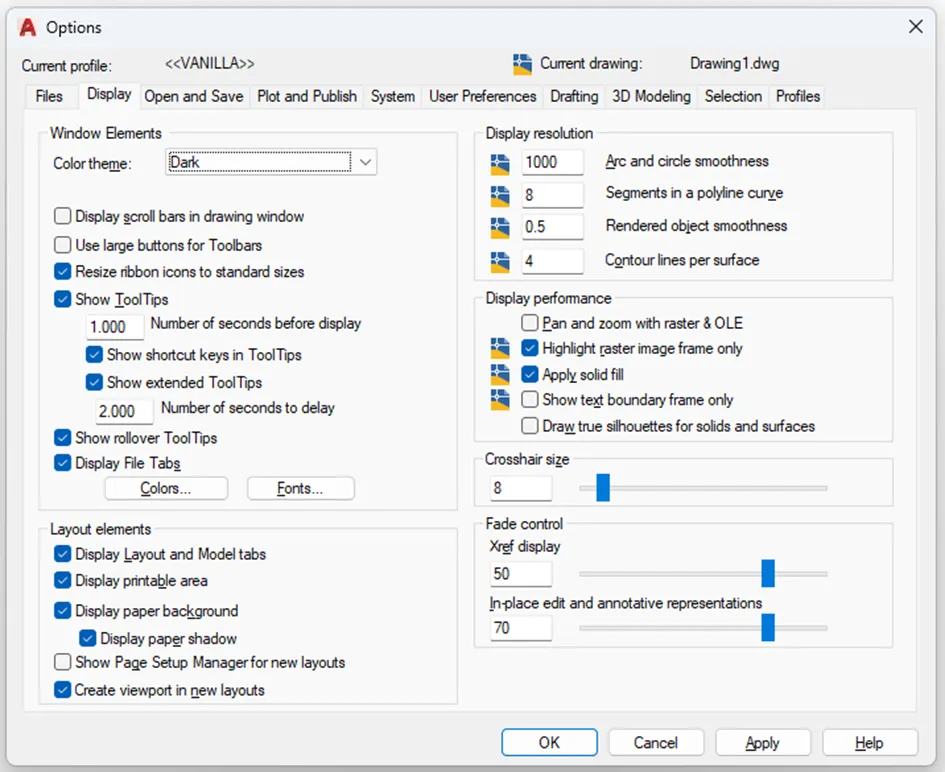

Hộp thoại Options (gõ OP hoặc OPTIONS) là nơi bạn có thể tùy chỉnh gần như mọi khía cạnh của AutoCAD. Một số tab quan trọng bao gồm:

• Display: Cài đặt giao diện hiển thị, màu sắc, crosshair size.
• Open and Save: Thiết lập định dạng lưu mặc định, tự động lưu.
• Plot and Publish: Cấu hình các tùy chọn in ấn và xuất bản.
• Drafting: Cài đặt các tùy chọn hỗ trợ vẽ như Object Snap, Dynamic Input.
• Selection: Tùy chỉnh cách thức chọn đối tượng (ví dụ: kích thước khung chọn).

Cai dat Option – Tổng quan về các tùy chọn cài đặt trong AutoCAD

2. Cài đặt kiểu chữ (Text Style)

Việc tạo và quản lý kiểu chữ giúp đảm bảo tính nhất quán cho văn bản trong bản vẽ. Bạn có thể truy cập hộp thoại Text Style bằng cách nhấp chuột phải vào không gian bản vẽ và chọn “Text Style”, hoặc gõ lệnh STYLE. Tại đây, bạn có thể tạo kiểu chữ mới, chọn font chữ, chiều cao, hiệu ứng…

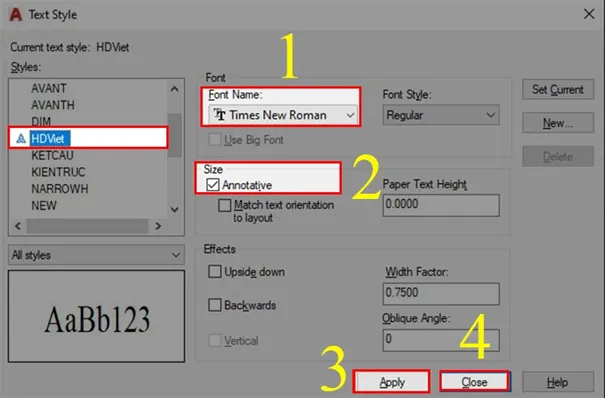

Cai dat kieu chu – Hướng dẫn tạo và quản lý kiểu chữ trong AutoCAD

3. Cài đặt kiểu kích thước (Dimension Style)

Tương tự như kiểu chữ, Dimension Style giúp bạn định nghĩa cách hiển thị các đường kích thước (kích thước mũi tên, kiểu số, khoảng cách đường kích thước…). Truy cập hộp thoại Dimension Style bằng cách nhấp chuột phải và chọn “Dimension Style”, hoặc gõ lệnh DIMSTYLE.

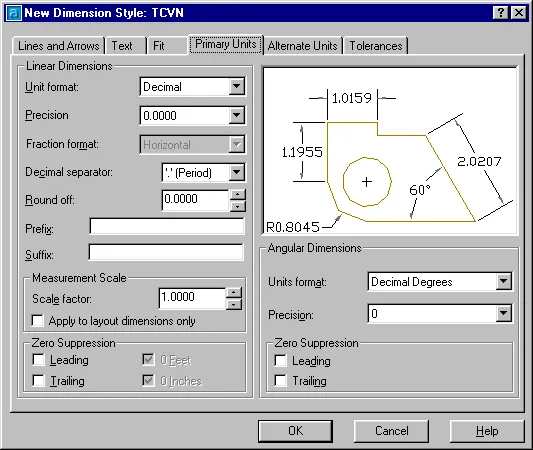

Cai dat kieu kich thuoc Dim – Hướng dẫn thiết lập kiểu kích thước cho bản vẽ AutoCAD

4. Các cách ghi kích thước

AutoCAD cung cấp nhiều lệnh để ghi kích thước một cách linh hoạt:

• Dimension (DIM): Lệnh đa dụng để tạo các loại kích thước khác nhau (tuyến tính, bán kính, đường kính, góc…).
• Quick Dimension: Tự động tạo kích thước cho các đối tượng được chọn.
• Leader: Tạo các đường chú thích, mũi tên chỉ dẫn cho các thông tin bổ sung.
• Mtext: Tạo văn bản đa dòng, có thể kết hợp với việc ghi chú kích thước.

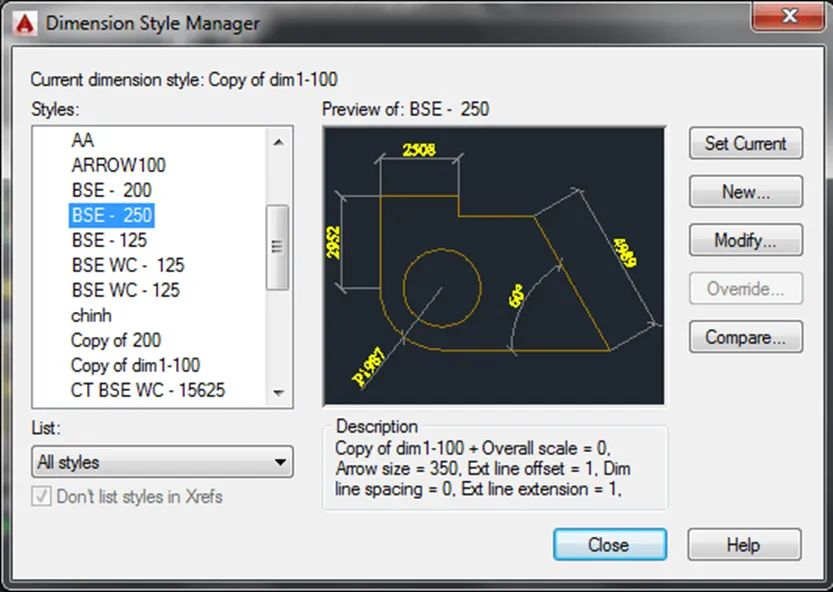

Tim hieu cac cach ghi kich thuoc trong Autocad – Các phương pháp ghi kích thước chính xác và chuyên nghiệp

5. Cài đặt đường nét (Layer)

Layer là một trong những công cụ quản lý bản vẽ mạnh mẽ nhất. Nó cho phép bạn phân loại và nhóm các đối tượng theo mục đích sử dụng (ví dụ: Layer cho tường, Layer cho cửa, Layer cho kích thước…). Bạn có thể dễ dàng bật/tắt, khóa/mở, thay đổi màu sắc, kiểu đường của các Layer. Truy cập Layer Properties Manager bằng lệnh LAYER.

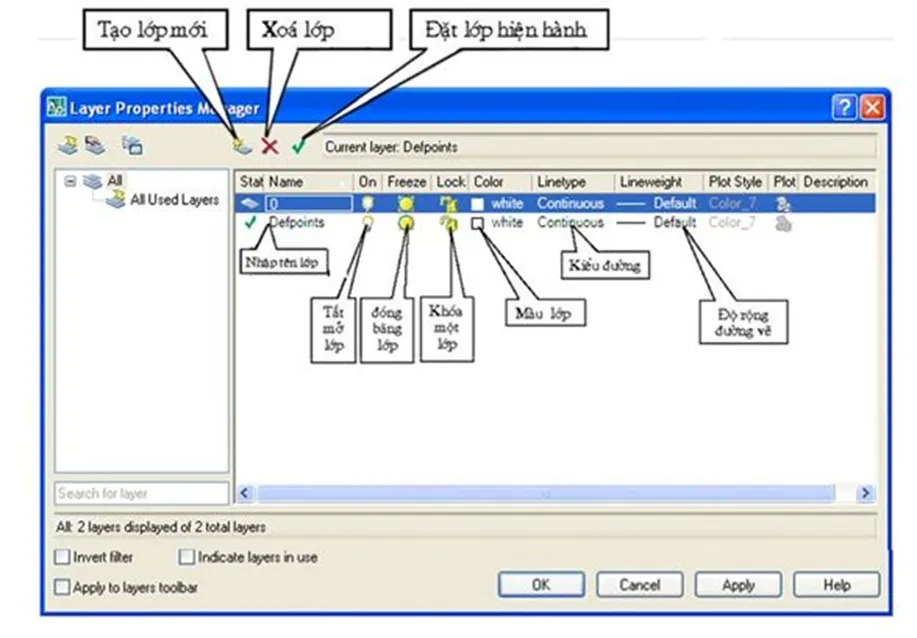

Cai dat duong net Layer – Hướng dẫn quản lý bản vẽ bằng Layer trong AutoCAD

6. Cài đặt tỉ lệ bản vẽ

Tỉ lệ bản vẽ giúp bạn xác định mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế. Việc thiết lập tỉ lệ chính xác là cực kỳ quan trọng, đặc biệt khi làm việc với bản vẽ kỹ thuật. Bạn có thể điều chỉnh tỉ lệ trong các Layout hoặc sử dụng lệnh SCALE để thay đổi kích thước đối tượng.

7. Cài đặt đơn vị đo lường

Chọn đúng đơn vị đo lường (milimét, centimet, mét, inch…) cho bản vẽ là cần thiết để đảm bảo tính chính xác. Lệnh UNITS sẽ giúp bạn thiết lập các thông số về đơn vị, độ chính xác, góc, tỉ lệ chèn.

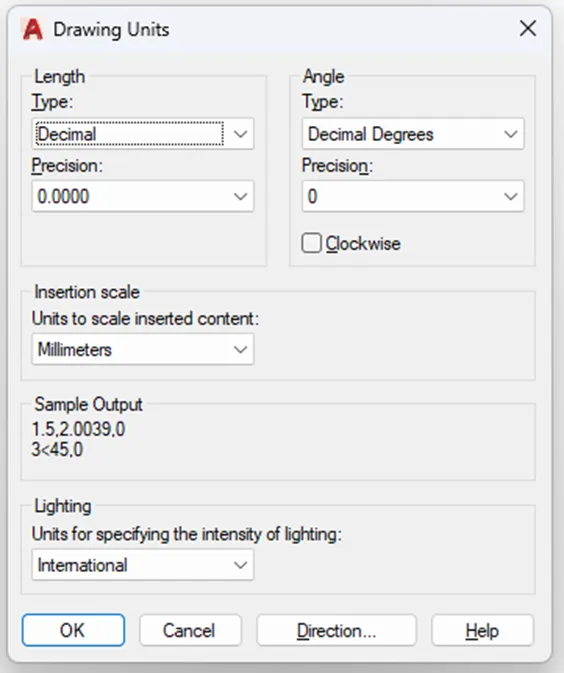

Cai dat don vi cho ban ve – Thiết lập đơn vị đo lường phù hợp cho bản vẽ AutoCAD

8. Cài đặt bản vẽ mẫu (Template)

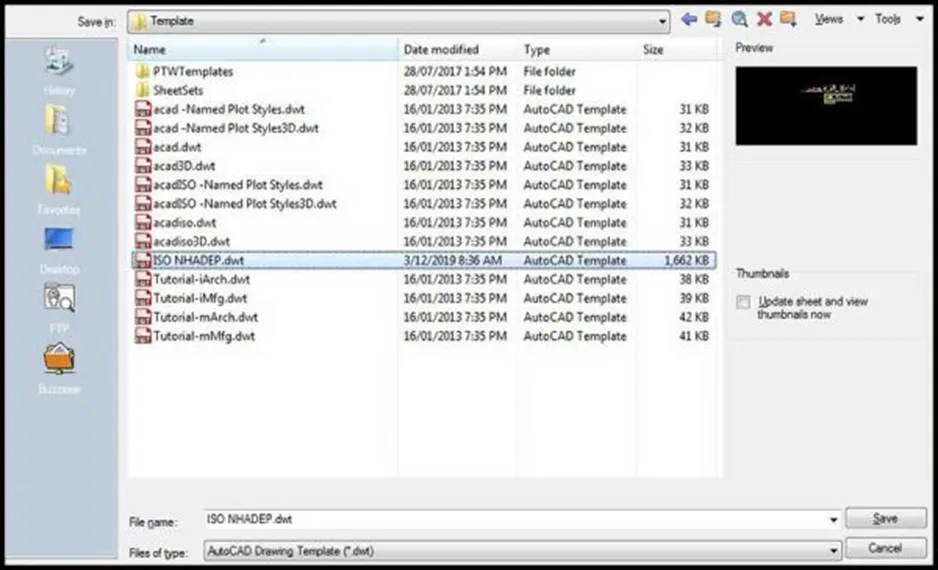

Sử dụng bản vẽ mẫu (file .DWT) giúp bạn bắt đầu một dự án mới với các thiết lập sẵn có về Layer, kiểu chữ, kiểu kích thước, đơn vị… Điều này tiết kiệm thời gian và đảm bảo tính nhất quán cho các dự án. Bạn có thể tạo template bằng cách thiết lập một file AutoCAD theo ý muốn rồi lưu lại dưới định dạng .DWT.

Cach tao Template trong autocad

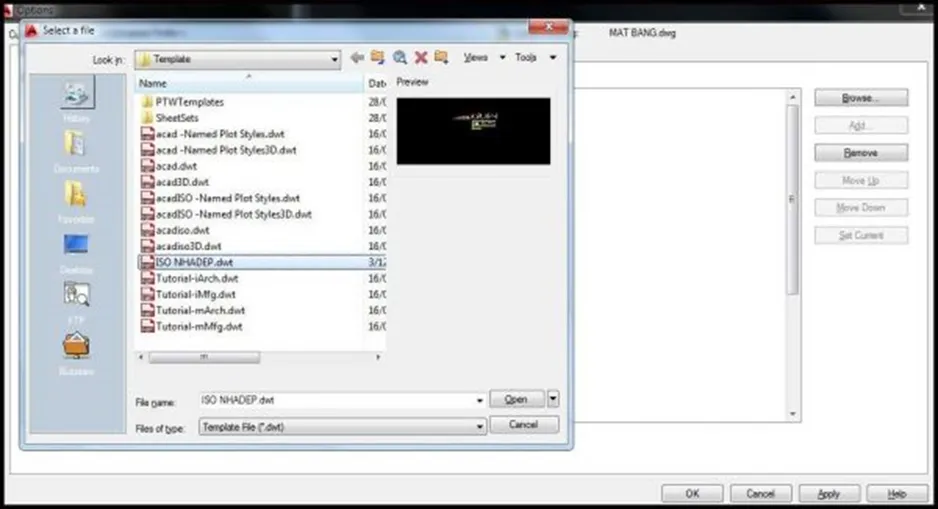

Cach mo Template mau trong autocad – Hướng dẫn cách mở và sử dụng bản vẽ mẫu trong AutoCAD

Phần 3: Làm quen với các lệnh vẽ cơ bản

Nắm vững các lệnh vẽ là nền tảng để bạn có thể xây dựng bản vẽ của mình.

• Line: Vẽ đoạn thẳng.
• Polyline (PL): Vẽ các đoạn thẳng hoặc cung nối tiếp nhau, tạo thành một đối tượng duy nhất.
• Rectangle (REC): Vẽ hình chữ nhật.
• Circle (C): Vẽ đường tròn với nhiều tùy chọn tâm và bán kính/đường kính.
• Point (PO): Vẽ các điểm đơn lẻ.
• Polygon (POL): Vẽ đa giác đều với số cạnh tùy chọn.
• Ellipse (EL): Vẽ hình elip.
• Arc (A): Vẽ cung tròn.
• MLine: Vẽ nhiều đường song song cùng lúc.

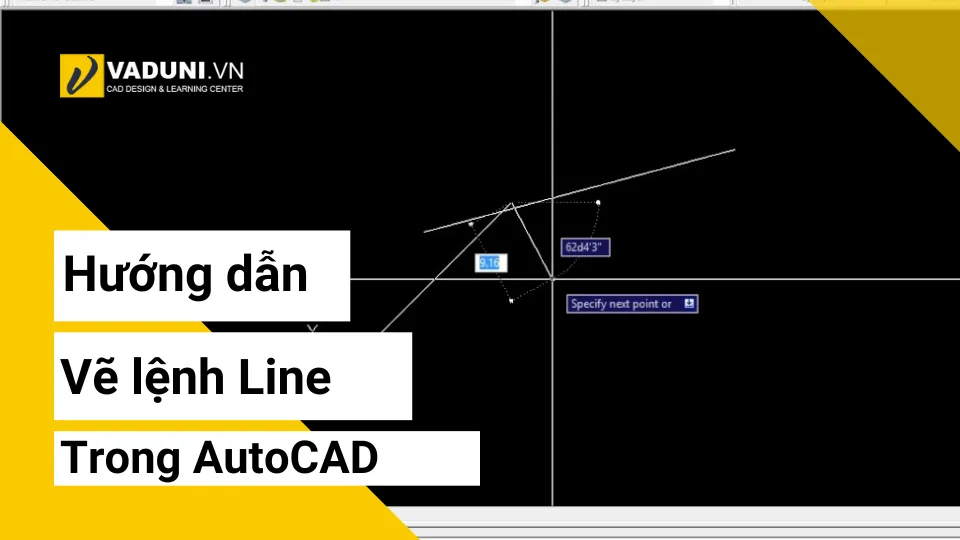

Tim hieu cac lenh ve co ban trong Autocad – Giới thiệu các lệnh vẽ hình học cơ bản nhất

Phần 4: Thành thạo các lệnh hiệu chỉnh cơ bản

Sau khi vẽ, việc chỉnh sửa để hoàn thiện bản vẽ là không thể thiếu.

• Move (M): Di chuyển đối tượng.
• Copy (CO/CP): Sao chép đối tượng.
• Rotate (RO): Xoay đối tượng.
• Scale (SC): Thay đổi kích thước đối tượng theo tỉ lệ.
• Trim (TR): Cắt bỏ phần đối tượng không mong muốn.
• Extend (EX): Kéo dài đối tượng đến một điểm hoặc đối tượng khác.
• Mirror (MI): Đối xứng hóa đối tượng qua một trục.
• Array: Sao chép đối tượng thành một mảng (hình chữ nhật, tròn).
• Fillet (F): Bo tròn góc.
• Chamfer (CHA): Vát mép góc.
• Erase (E): Xóa đối tượng.
• Stretch (S): Kéo dãn hoặc thu gọn một phần của đối tượng.
• Matchprop: Sao chép thuộc tính (màu sắc, lớp, kiểu đường…) từ đối tượng này sang đối tượng khác.
• Properties (PR/Ctrl+1): Chỉnh sửa toàn bộ thuộc tính của đối tượng.

Tim hieu nhung lenh hieu chinh co ban trong Autocad – Các lệnh chỉnh sửa đối tượng thiết yếu

Phần 5: Quản lý bản vẽ hiệu quả bằng Layer

Layer là chìa khóa để tổ chức một bản vẽ phức tạp. Bằng cách phân loại đối tượng vào các Layer khác nhau, bạn có thể dễ dàng kiểm soát hiển thị, khóa hoặc thay đổi thuộc tính của nhóm đối tượng đó. Lệnh LAYER giúp bạn tạo, xóa, đổi tên và quản lý tất cả các Layer trong bản vẽ.

Phần 6: Tìm hiểu về Block

Block là một tập hợp các đối tượng được nhóm lại và lưu trữ như một đối tượng duy nhất. Sử dụng Block giúp tiết kiệm thời gian, đảm bảo tính nhất quán và giảm dung lượng file.

1. Phân loại Block

• Block tĩnh: Các block không thay đổi thuộc tính khi chèn.
• Block động (Dynamic Block): Các block có thể thay đổi hình dạng, kích thước, hướng… thông qua các tham số và hành động được định sẵn khi chèn.

2. Block thuộc tính (Attribute Block)

Loại Block này cho phép bạn đính kèm thông tin văn bản (thuộc tính) như mã hiệu, tên vật liệu, kích thước… vào Block. Các thuộc tính này có thể được chỉnh sửa khi chèn Block và có thể được trích xuất ra bảng biểu.

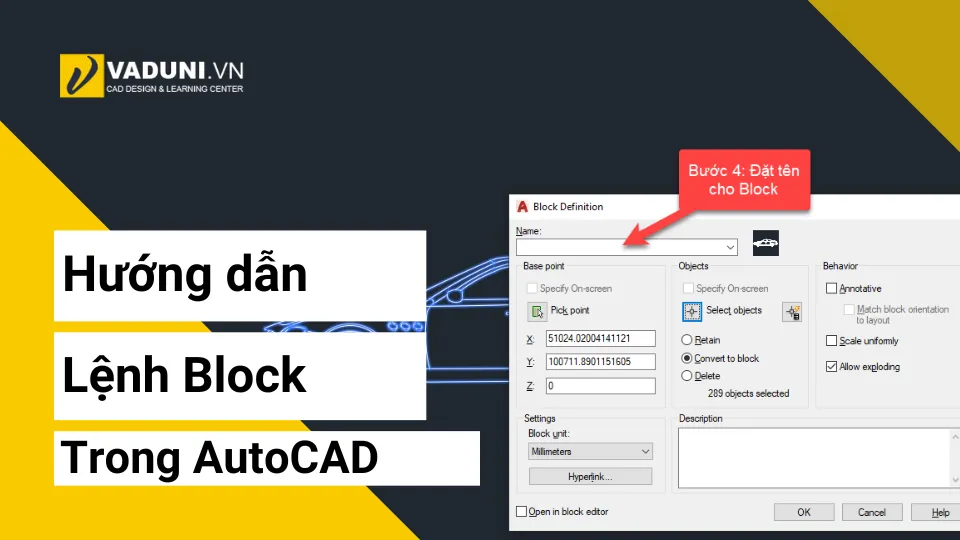

Tim hieu ve block – Giới thiệu về Block và các loại Block trong AutoCAD

3. Block động (Dynamic Block)

Block động mang lại sự linh hoạt cao, cho phép bạn tạo ra các ký hiệu hoặc chi tiết có thể tùy biến nhiều trạng thái khác nhau chỉ từ một Block duy nhất.

Phần 7: Khám phá sức mạnh của Parametric

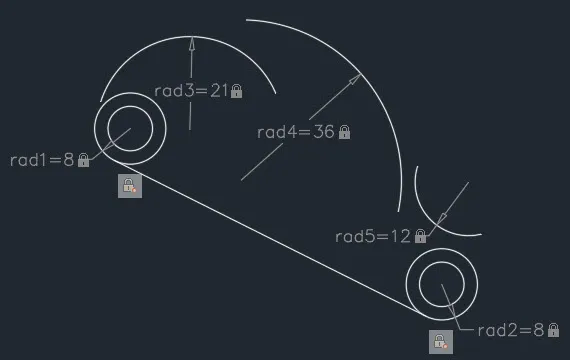

Tính năng Parametric trong AutoCAD cho phép bạn tạo ra các đối tượng dựa trên các quy tắc và mối quan hệ toán học. Thay vì vẽ từng đường, bạn định nghĩa các tham số (chiều dài, góc…) và ràng buộc giữa chúng. Khi thay đổi một tham số, đối tượng sẽ tự động cập nhật, giúp việc thiết kế trở nên nhanh chóng và chính xác hơn rất nhiều.

Tim hieu ve Parametric – Giới thiệu về tính năng Parametric trong AutoCAD

Phần 8: Làm việc với Layout

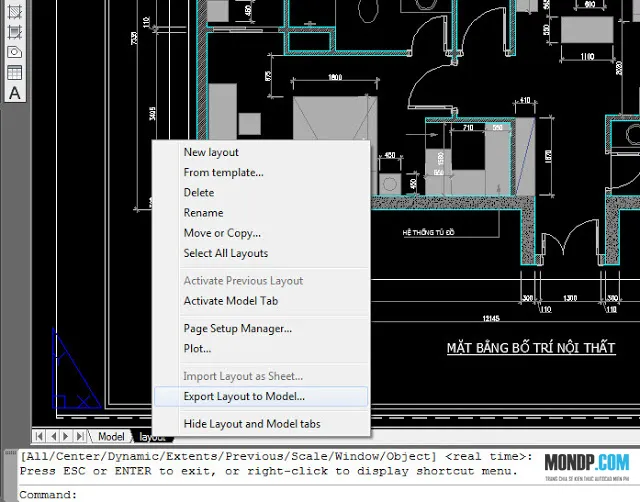

Layout là không gian dành riêng cho việc trình bày và in ấn bản vẽ. Tại đây, bạn có thể thiết lập kích thước giấy, tạo các khung nhìn (Viewports) để hiển thị các phần khác nhau của bản vẽ từ không gian Model, thêm tiêu đề, khung tên, và các ghi chú trình bày.

Tim hieu ve Layout – Hướng dẫn sử dụng không gian Layout để trình bày và in ấn bản vẽ AutoCAD

Phần 9: In ấn và xuất bản bản vẽ

Hoàn thành bản vẽ là chưa đủ, bạn cần biết cách in ấn hoặc xuất bản chúng ra các định dạng khác.

1. Tính năng Plot

Đây là lệnh chính để in bản vẽ. Hộp thoại Plot cung cấp đầy đủ các tùy chọn về máy in, khổ giấy, tỉ lệ, hướng giấy, vùng in…

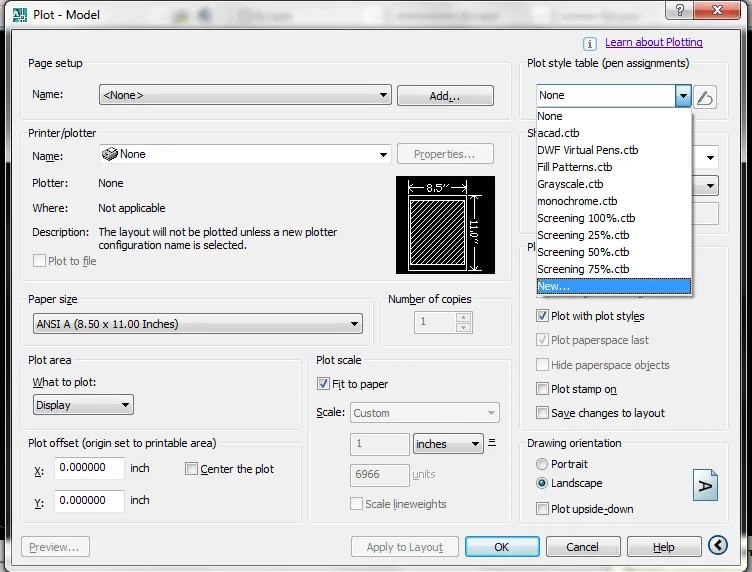

In an – Các tùy chọn và quy trình in ấn bản vẽ trong AutoCAD

2. Tính năng Print

Tương tự như Plot, lệnh Print cũng cho phép bạn xuất bản vẽ ra máy in vật lý.

3. Tính năng Export

Cho phép bạn xuất bản vẽ sang nhiều định dạng tệp khác nhau như PDF, JPG, DWG, DXF… phục vụ cho mục đích chia sẻ hoặc sử dụng trên các phần mềm khác.

Hãy nhớ kiểm tra kỹ các thiết lập trước khi thực hiện in ấn hoặc xuất bản để đảm bảo kết quả như mong muốn. Chúc bạn thành công trên con đường chinh phục AutoCAD!
